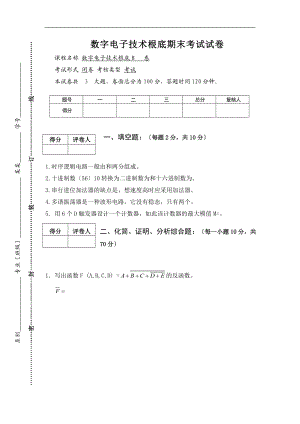

系别 专业班级 某某 学号 密封装订线数字电子技术根底期末考试试卷课程名称 数字电子技术根底B 卷考试形式 闭卷 考核类型 考试本试卷共 3 大题，卷面总分为100分，答题时间120分钟。题号一二三总分复核人得分得分评卷人一、填空题：每题2分，共10分1.时序逻辑电路一般由和两分组成。2.十进制数5610转换为二进制数为和十六进制数为。3.串行进位加法器的缺点是，想速度高时应采用加法器。4.多谐振荡器是一种波形电路，它没有稳态，只有两个。5. 用6个D触发器设计一个计数器，如此该计数器的最大模值M=。得分评卷人二、化简、证明、分析综合题：每一小题10分，共70分1写出函数F (A,B,C,D) =的反函数。2证明逻辑函数式相等：3逻辑函数F= 3,5,8,9，10，12+d(0,1,2)1化简该函数为最简与或式：2画出用两级与非门实现的最简与或式电路图：4555定时器构成的多谐振动器图1所示，R1=1K，R2=8.2K，C=0.1F。试求脉冲宽度T，振荡频率f和占空比q。图1密封装订线5某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为状态时， 、分别才为低电平被译中。图26触发器电路就输入信号的波形如图3所示，试分别写出D触发器的Q和Q1的表达式，并画出其波形。图3D=Qn+1= Q1=7. 电路如图4所示，试写出:驱动方程；状态方程；输出方程；状态表；电路功能。图4得分评卷人密封装订线三、设计题：每10分，共20分1设计一个三变量偶检验逻辑电路。当三变量A、B、C输入组合中的“1”的个数为偶数时F=1，否如此F=0。选用8选1数选器或门电路实现该逻辑电路。要求：1列出该电路F(A,B,C)的真值表和表达式；2画出逻辑电路图。 A B C F2试用74161、3-8译码器和少量门电路，实现图5所示波形VO1、VO2，其中CP为输入波形。要求：1列出计数器状态与V01、 V02的真值表；2画出逻辑电路图。图574161十六进制计数器功能表输入输出CPCR LD P TD C B AQD QC QB QA× 0 ××××××× 0 0 0 01 0 ××d c b ad c b a 1 1 1 1××××计数×1 1 0 ×××××保持×1 1 × 0××××数字电路期末考试试卷评分标准课程名称 数字电子技术根底 B 卷一、填空题：每题2分，共10分1. 存储电路 ，组合电路。2. 111000 ，383.速度慢，超前进位4. 产生，暂稳态5. 32 二、化简、证明、分析综合题：每一小题10分，共70分1解：2证明：左边3解：1化简该函数为最简与或式：00 01 11 10AB CD00011110解：××1×010010001101 填对卡诺图-2分圈对卡诺图-2分由卡诺图可得：-2分2画出用两级与非门实现的最简与或式电路图：如此可得电路图如下：-2分4解：T1=0.7·C=0.71+8.21030.110-6=0.644ms -2分T=0.7·C=0.71+28.21030.110-6=1.218ms-3分f=-3分q=% -2分 5解：6解： D=A-1分Qn+1=D=A-2分Q1-2分设触发器初始状态为0态，波形如图3所示。图37.解：驱动方程： 状态方程： 2分输出方程： -1分状态表：-3分从状态表可得：为受X控制的可逆4进制值计数器。-2分三、设计题：每10分，共20分1 解：1依题意得真值表如下:-3分NOA B CF0000110010201003011141000510116110171110 2由真值表可得：-3分 3 选用8选1数选器实现该逻辑电路如下：-4分2.解：（1） 从波形图上可得：该电路有5个状态，且电路为上升沿触发，电路为穆尔型时序电路。任取74161累加计数中的5个状态，这里取0000至0100共5个状态，任取一种映射得计数器状态与V01、 V02的真值表如下： NOVO1VO2 00000011000110200100130011004010000-3分2从真值表得： -1分用138实现该函数，当使能端失效时：-1分保持权位一致性：得其中74161构成5进制加法计数器，-1分得逻辑电路图如下：-4分
