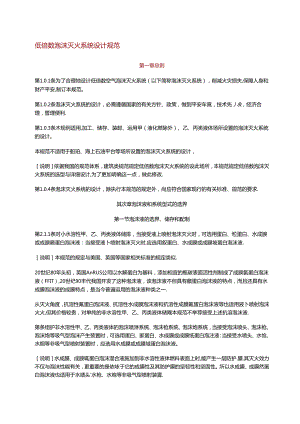

低倍数泡沫灭火系统设计规范.docx

低倍数泡沫灭火系统设计规范第一章总则第1.0.1条为了合理地设计低倍数空气泡沫灭火系统（以下简称泡沫灭火系统），削减火灾损失,保障人身和财产平安,制订本规范。第1.0.2条泡沫灭火系统的设计，必需遵循国家的有关方针、政策，做到平安车竟，技术先）&，经济合理，管理便利.第1.0.3条木规例适用,加工、储存、装卸、运用甲（液化燃除外）、乙、丙类液体场所设置的泡沫灭火系统的设计。本规范不适用于船珀、海上石油平台等场所设置的泡沫灭火系统的设计，说明依据我国的规范体系，建筑类规范规定低倍数泡沫灭火系统的设此场所，本规范规定低倍数泡沫灭火系统的选型与详细设计,为了更加明确这一点，做此修改.第1.0.4条泡沫灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关标准、规范的要求.其次章泡沫液和系统型式的选界第一节泡沫液的选界、储存和配制第2.1.1条对小水溶性甲、乙、丙类液体储排，当接受液上喷射泡沫灭火时，可选用蛋白、粒蛋白、水成腴或成腴籁蛋白泡沫液：当接受液卜喷射泡沫灭火时,应选用叙蛋白、水成膜或成膜坡蛋白泡沫液.说明本规范的规定与美国、英国等国家相关标准的规定类似.20世纪80年头初，英国AnRUS公司以水解蛋白为基料，添加相宜的瓶碳表面活性剂制成了成腴氯蛋白泡沫液（FFIT）,20世纪90丰代我国开发了这种泡沫液，该泡沫液不但具有藏蛋白泡沫液的特点，而且还具有水成膜泡沫液的成膜特点，是当今普遍运用的泡沫液种类之一.从灭火角度，抗溶性氟蛋白泡沫液、抗溶性水成膜泡沫液和抗溶性成膜氟蛋白泡沫液等也适用液卜喷射泡沫火火,但其价格较贵，对单纯的非水溶性甲、乙、丙类液体储飕本规范不举荐接受上述抗溶泡沫液.第条组护非水溶性甲、乙、丙类液体的泡沫喷淋系统、泡沫枪系统、泡沫炮系统，当接受泡沫喷头、泡沫枪、泡沫炮等吸气型泡沫产生装置时，可选用蛋白、冢蛋白、水成膜或成膜纸蛋白泡注液：当接受水喷头、水怆、水烟等非吸气型喷射装置时，应选用水成膜或成膜域蛋白泡沫液。说明水成膜、成腴辄蛋白泡沫混合液施加到非水溶性液体燃料表面上时,能产生一层防护.膜.其灭火效力不仅与泡沫性能有关，更重要的是依咏于它的成膜性及其防护膜的坚韧性和坚固性。所以水成膜、成膜然蛋白泡沫液也适用于水啧头'水枪、水炮等非吸气型喷射装置.第条对水溶性甲、乙、丙类液体和含氧添加剂含量体枳比超过10%的无铅汽油，以及用一套泡法灭火系统同时爱护水溶性和非水溶性甲、乙、丙类液体的，必需选用抗溶性泡沫液.说明汽油中的含氧添加剂主要是酹、静等水溶性液体对一般泡沫具有很强的破坏作用。无铅汽油中含氧添加剂含量体积比超过10%时，用一般泡沫液灭火困难，所以也必需选用抗溶性泡沫液.为此，参照WPAU-1998£低倍数泡沫灭火系统标准增加相应要求.当添加剂为多组分的混合物时,只计算含氧元京的那些组分的净含S1.某些储建区既有水溶性液体储域又有非水溶性液体储某些桶装库房同时存有水溶性和非水溶性液体，为了降低工程造价设计一套泡沫灭火系统是可行的,但须选抗溶性泡沫液,用抗溶性泡沫液扑救非水溶性甲、乙、丙类液体时，其设计要求与一般泡沫液相同.第2.1.3条泡沫液的储存温度，应为0-40C,且宜储存在通风干燥的房间或敞棚内.第2.1.4条用于配制泡沫混合液的水源，应符合下列要求：、配制泡沫混合液的水源应按泡沫液相宜的水质要求配备：二、配制泡沫混合液的水温宜为4C35PF说明淡水是配制各类泡沫混合液的最佳水源.某些泡沫液也相宜于用海水配制混合液.一种泡沫液是否相宜于用海水配制混合法，取决于其耐海水（或硬水）的性链.因此,选择水源附，应考虑与所选泡沫液要求的水质是否相相立。为此，将原规范一、二、三款合并为目前的一款，四款改为二款。注：局部修订条文中标有黑线的部分为修订的内容其次节系线型式的选界第2.2.1条选择固定式、半固定式或移动式泡沫灭火系统类型时，应符合相关规范的规定。说明现行国家标准石油化工企业设计防火规范、石油库设计规范、原油和自然气工程设计防火规范B分别对各自行业设置固定式、半固定式和移动式泡沫灭火系统的场所进行了规定，全面修订中的W建筑设计防火烧葩*拟将上述三个“规范”未包括的运用泡沫灭火系统场所进行规定，设计时应依据上述“规范”选择泡沫灭火系统类里，所以删除本节膜条文，予以重新漏制，第2.2.2条储稀区泡沫灭火系统的选择，应符合下列要求:一、非水溶性甲、乙、丙类液体的固定项储锻,可选用液上喷射泡沫灭火系统、液下喷射泡沫灭火系统或半液H货射泡沫灭火系统：二、水溶性甲、乙、丙类液体的固定项储描，应选用液上喷射泡沫灭火系统或半液下喷射泡沫灭火系统：三、甲、乙、丙类液体的外浮顶和内浮顶储稀应选用液上喷射泡沫灭火系统：四、非水溶性液体的外浮顶储况、内浮顶储端、直径大于18m的固定顶储况以及水溶性液体的立式储播，不应选用泡沫炮作为主要灭火设施。五、高度大于7m、直径大于9m的固定顶储就，不应选用泡沫枪作为主要灭火设施。说明、液上喷射泡沫灭火系统适用于固定顶、外浮顶和内浮顶三种使施：二、液卜喷射泡沫灭火系统不适用于外浮顶和内浮顶储建，其缘由是浮顶阻碍泡沫的正常分布，当只对外浮顶或内浮顶储窿的环形密封处设防时，无法带泡沫全部输送到该处.当以液卜中射的方式将泡沫注入水溶性液体后,由于水溶性液体分子的极性和脱水作用，泡沫公遭到破坏，无法浮升到液面实施灭火.所以液下啧射泡沫灭火系统不适用于水溶性甲、乙、内液体固定顶储罐的灭火.三、半液下喷射是泡沫灭火系统应用形式之一，某些发达国家应用多年，四、对干外浮顶储雕,其设防区域为环形密封区，泡沫炮难以将泡沫施加到该区域,类似的缘由泡沫炮也不适用于内浮顶砧锻,泡沫炮为强施放喷射泡沫，由于泡沫会潜入水溶性液体中，使泡沫脱水而遭到破坏，所以不适用于水溶性液体固定顶储域.直径大于18m的固定顶储速发生火灾时，/顶一般只撕开一条口子，金撤的案例很少。泡沫烟难以将泡沫施加到储城内。美、英等国家的相关标准也作了相同或相近的规定。五、灭火人员操纵泡沫枪难以对罐壁.更高、直径更大的信凝实施灭火。关、英等国家的相关标准也作了相近的规定。第条下列场所宜选用泡沫喷淋系统一、非水溶性甲、乙、丙类液体可能泄漏的室内场所：二、泄漏即度不超过25mm的水溶性甲、乙、丙类液体Ur能泄瀚的室内场所：三、泄漏厚度超过25mm但有缓冲物的水溶性甲、乙、丙液体可能泄漏的室内场所。说明本条是依拉;多年的试验探讨、工程应用的阅历及参考发达国家的标准制订的，同时也保留了原“规范”的内容，所述的缓冲物可以是特地设置的短冲装置，也可以是非特地设宜的固定设.金属物品或其它固体不燃物.通过公安部天津消防科学探讨所的试脸,对于厚度超过251n111.但有金属板或金属桶之类的缓冲物时,灭火是切实可行的.第条汽车槽乍或火车槽车的甲、乙、丙类液体装卸栈台可选用泡沫喷淋系统或泡沫炮系统，说明本条是参照NFPA1.1.-1998£低倍数泡沫灭火系统标准制定的，在选用极台泡沫灭火系统时应琮合考虑整个栈台的尺寸规格、所涉及的液体类别、接近的其他危急场所及林露场所、排水设施、常年风向、环境渔度和人员配备等因求“第2.2.5条设有用堰的甲、乙、丙类液体室外流消火灾区域应依据爱护区域详细状况选用泡沫喷淋系统、泡沫炮或泡沫枪系统。说明本条所述的用堰是指用土或其他不燃结构材料建立，并能将深度大于25Mn的燃料限定住的护堤，本条是参照NFPA1.1-1998£低倍数泡沫灭火系统标准、BS53O6、Part6£低倍数泡沫灭火系统标准制定的。第2.2.6条无困堪的卬、乙、丙类液体室外流淌火灾区域亢选用移动式泡沫炮或泡沫枪系统，说明本条所述无围堰的甲、乙、丙类液体室外流淌火灾区域是指发生甲、乙、丙类液体流淌时无路牙、防护堤、房屋堵等结构物限制的场所。该场所的甲、乙、丙类液体流淌厚度限定在25mm之内。本条是参照WPA11-1998«低俏数泡沫灭火系统标准、BS53O6、Part6£低倍数泡沫灭火系统标准3制定的.第三章系统设计第一节一般规定第3.1.1条泡沫混合液设计用量的确定应符合卜,列要求：一、泡沫灭火系统扑救储堵区一次火灾的泡沫混合液设计用量，应按式3.1.1-1计算，并应按掾内用量、该球协助泡沫枪用量、管道剩余量三者之和最大的储曜确定：M=A.K.T+nQt+V<3.1.1-1)式中：M1.一扑救一次火灾的泡沫混合液设计用量(1.)："一单个储罐的爱护面枳(m2>:RI一泡沫混合液供应强度(1.111inm2>:TI一泡沫混合液连续供应时间(min)：n一计算储犍的协助泡沫怆数值：Qf每支协助泡沫枪的泡沫混合液流量(1.min)：t一泡沫枪的混合液连续供应时间(min)：V一系统管道内泡沫混合液剩余量(1.)o二、泡沫喷淋系统扑救一次火灾的泡沫混合液设计用砒应按式31.12计算：Mt=A2RoT2(3.1.12)式中：M2泡沫喷淋系统扑救一次火灾的泡沫混合液设计用量(1.)：A2一泡沫喷淋系统的最大爱护面积(m2)R2一泡沫喷淋系统泡沫混合液供应强度(1.Zmin-m2);T2一泡沫喷淋系统泡沫混合液连续供应时间(min).三、泡沫炮、泡沫枪系统扑救一次火灾的泡沫混合液设计用量应按式3.1.13计算：M)=1,2A,Kj(3.1.13)S式中：M3一泡沫炮、泡沫枪系统扑救一次火灾的泡沫混合液设计用量(1.)；A3-泡沫炮、泡沫枪系统扑救一次火灾的最大爱护面积(m2)；R3泡沫烟、泡沫怆系统泡沫混合液供应强度(I./min-m2)：T3-泡沫炮、泡沫枪系统泡沫混合液连续供应时间(min)。说明本条第一部分是原规范第3.1.1条与第条的合并与修改.如执行原规葩第3.1.1条“谛掾区泡沫火火系统设计，其泡沫混合液用!应满意扑救储罐区内泡沫混合液最大用地的单接火灾和扑救该储罐流散火灾所设怖助泡沫管怆混合液用量之和的要求”,对于某些多跳和水溶性与非水溶性甲、乙、丙类液体共存的储灌区可能会导致错误设计，且该条语句表达不通顺.修改后的条文规定泡沫灭火系统扑救储罐区一次火灾的泡沫混合液设计用砧按域内用豉、该球协助管枪用量、管道剩余量三者之和为最大的一个储赫进行设计，避开了上述问题。用泡沫炮或泡沫枪扑灭火灾时,受风等环境因素的影峋喷出的泡沫会有笆定的损失。风力愈大、射程愈远,损失愈大。所以确定泡沫炮、泡沫怆流量时应将其损失计算在内.出千平安,确定了1.2倍的参数.第3.1.2条储跳的爱护面积应按卜列规定确定：一、固定顶储建、浅翻式和浮盘接受易熔材料制作的内浮顶储罐应为其储罐的横截面枳：二、外浮顶储播,单、双盘式内浮顶储稀，应为播壁与泡沫垠板间的环形面积.说明1一、本条一款为原规范第3.2.1条的一部分，这一规定同样适用于液下喷射、半液下殖射泡沫灭火系统，所以谢案至本节进行一般规定。二、本条二款由原规范第条和第3.2.3条的部分内容归纳而成.自八卜年头初,在发达国家外浮顶储罐泡沫火火系统的泡沫喷射口（含泡沫产生器）,就有罐壁设置和浮顶设置两种方式.近几年我国某些地方接受了浮顶设置形式，本款含接受从浮顶密封上方和金岫挡雨板下旗放泡沫的泡沫喷射口（含泡沫产生器）浮顶设置方式的爱护面积确定。三、本规范引用了现行石油库设计规范第的储地名称,而现行行业标准石油化工立式圆筒形钢制焊接储锻设计规范SH304692将内浮顶储犍的浮盘分为单设、隔舱式单盘、双盘、在浮筒上的金属顶四种，两者名称不一样。木规他所称的浅盘即后者所称的单盘，本规范所称的单、双盘对应后者的隔舱式单盘、双盘。若石油用设计规值变更名称，本规范也会相应变更.第3.1.3条接受固定式泡沫灭火系统时，除设置固定式泡沫灭火设备外，同时还应设置泡沫钝管、泡沫枪和泡沫消防车等移动泡沫灭火设备。第3.1.4条设置固定式泡沫灭火系统的储地区，应在其防火堤外设置.用于扑救液体流放火灾的协助泡沫枪，其数状及其泡沫混合液连续供应时间，不应小于表3.1.4的规定。年支协助泡沫枪的泡沫混合液流量不应小于2401./min。泡沫枪数量和连续供应时间表3.1.4说明本条有三层含义：一是提出对设置固定式泡沫灭火系统的储逑区,在其防火堤外设应用干扑救液体流散火灾的协助泡沫枪要求,比原规范明确了：二是提出设置数量及其泡沫混合液连续供应时间依据所爱护储地直轻确定的要求，呼应本节第3.1.1条：三是原规范的要求.原规范规定了协助泡沫枪型号.其单只流fit较BS5306Part6和NFPA1.I的规定大出一倍以上，为此对其进行了修改.第3.1.5条当储罐区固定式泡沫火火系统的泡沫混合液流量大于或等于1001./S时,系统的泵、比例混合装置及其管道上的限制阀'丁管限制阀宜具备遥控操纵功能，所选设备设置在有爆炸和火灾危急的环境时口应符合X爆炸和火灾危急环境电力装趾设计规范的规定。说明甲、乙、丙类液体砧罐区危急程度及火灾后的损失一般均高于其他民用场所，但目前应用于该类场所的泡沫灭火系统，对其限制功能的设计要求一般低于其他灭火系统，为了适当提高泡深灭火系统的防范实力提出此条要求，第3.1.6条在固定式泡沫灭火系统的泡沫混合液主管道上应留出泡沫混合液流盘检测仪器安装位置：在泡沫混合液管道上应设设试验检测口。说明为验证安装后的泡沫灭火系统是否满意规范和设计要求，要对安装的系统按有关规范的要求进行检浏，为此所作的设计应便于检测设笛的安装和取样.第3.1.7条储凝区固定式泡沫灭火系统与消防冷却水系统合用一组消防给水泵时,应有保障泡沫混合液供应强度满意设计要求的措除，口不得以火灾时临时谓整的方式来保障.说明出于降低工程造价的考虑，有些设计将储城区泡沫灭火系统与消防冷却水系统的消防泵合用。但由于两系统的工作状态不同，且多数储械区的储罐规格也不尽相同，有的相差很大，致使有些系统运用困难，为此提出本条要求，对此类设计加以约束。第3.1.8条接受固定式泡沫灭火系统的Wi城区，应沿防火堤外恻匀称布置泡沫消火栓.泡沫消火栓的间距不应大于60m,且设翼数届不宜少于4个，说明本条规定布置的泡沫消火栓，其功能是连接泡沫枪扑救储碇区防火堤内流散火灾.泡沫消火栓的设置大致布两种形式，一种是安装在固定系统的泡沫混合液管道上；另种是由水消火栓、独立泡沫液储稀（桶）和泡沫比例混合器构成。不管哪一种形式，保证材定数量和间距是必要的。现行国家标准石油化工企业设计防火规能规定水消火栓的间距不大于60m,为使储谛区消防设施的布置有章法,本条接受了这一参数.第3.1.9条谛褊区固定式泡沫灭火系统宜具备半固定系统功能。说明甲、乙、丙类液体储求发生火灾时，通常会有泡沫消防车等救援,依据有关组织时我国己发牛的地上金属固定顶储探火灾统计表明，容积大于2000m3（直径16m）以上的储播发生火灾时多在罐顶与地增的弱焊接处局部效开一条口子，逑顶全掀的几率较小,且直径越大全抠的几率越小，泡沫消防车不能干脆有效地格灭火泡沫施加到局部开口子的着火储城内：浮顶储窿的泡沫灭火系统主要是针对其密封区域火灾而设计的泡沫消防车不能将泡沫干脆有效地喷射到其密封区域,且浮顶也没有考虑其导致的冲击载荷,一旦运用,有击沉浮顶之危急：泡沫消防车也不宜干脆向水溶性甲、乙、丙类液体储城供应泡沫，缘由是大部分泡沫会潜入液体中湮灭而不能灭火.所以举荐储罐区固定式泡沫灭火系统具备半固定系统功能，就等于多了种措施，当泡沫混合液管道在防火堤外环状布置时,利用环状管道上设置泡沫消火栓就俄实现半固定系统功能，但不如在通向泡沫产生器的支管上设置带限制的管牙接口便利，如何实现该功能，山设计者与业主协商，其次节储区液上事射泡沫灭火系统的设计第32.1条固定顶Wi罐固定式、半固定式液上喷射泡沫灭火系统的泡沫混合液供应强度及连续供应时间，应符合下列规定：一、对于非水溶性的甲、乙、丙类液体，不应小于表3.2.11的规定.泡沫混合液供应强度和连续供应时间表一I泡沫液种类供应强度连续供应时间(min)(1./minn,)甲乙类液体丙类液体蛋白6.04030萩蛋白、水成胶、成膜辄蛋白5.04530注1：假如接受大于上去规定的混合液供应强度，混合液连续供应时间可按相应的比例缩短，但不得小于上表规定时间的80%。注2：含氧添加剂含量体积比大于10%的无铅汽油，其抗溶泡沫混合液供应强度不应小T61./min,m2,连续供应时间不应小于40min.二、水溶性的甲、乙、丙类液体，不应小于衣3.2.1-2的规定。泡沫混合液供应强度和连续供应时间表3.2.12液体类别供应强度(1./minm2)连续供应时间(min)丙胡、丁醉30甲醉、乙酹、丁阳、内烯肪、献酸乙精注：木表未列出的水溶性液体，其泡沫混合液供应强度和连续供应时可由试脸确定。说明删除了原条文中固定顶储罐燃烧面积确定的内容,并卷照BS5306Part66低倍数泡沫火火系统标准3、NFPA11-1998£低倍数泡沫灭火系统标准8.ISO7076£泡沫火火系统标准等，对表一1进行了修改.第3.2.2条外浮顶储飕泡沫灭火系统的设计，应符合卜列规定:一、泡沫泡合液供应强度不应小于12.51.（min-m2）,连续供应时间不应小于3Omin,小个泡沫产生器的最大爱护周长应符合表3.2.2的规定：单个泡沫产生器的最大爱护周长.表3.2.2泡沫喷射口设置部位堰板高度（m）爱护周长5罐壁顶部、密封或挡雨板上方软监封2924机械密封<0.612>0.624金属挡雨板下部<0.618>0,624二、当泡沫喷射口设置在堆壁顶部、密封或挡用板上方时，机械寄封方式储罐的泡沫堰板高度不应小于0.3m,口应高出密封圈0.1m；软密封方式储弑的泡沫塔板高度不应小于09m,当泡沫喷射口设置在金属挡雨板下部时，泡沫堰板r度不应小于03m。三、当泡沫喷射口设置在城壁顶部时，泡沫擢极与嵯麋的间距不应小于0.6m。当泡沫喷射口设置在浮顶上时，泡沫墙板与捱壁的间距不立小于O.6m,四、应在泡沫堰板的最低部位设排水孔，其开孔面积宜按每1.11f环形面积设两个长12Innuffi8m11>的矩形孔确定。五、当接受从金属挡网板下部喷射泡沫的方式时，其挡雨板必需是不含任何可燃材料的金属板.说明一、目的泡沫喷射口的设置方式有两种第一种是设腔在裱壁顶部,原规范就是针刻这种方式的：其次种是设置在浮顶上，它乂分为泡沫喷射口设置在密封或挡雨板上方和泡沫啧射口设置在金属挡雨板下部（见图）.表3.2.2中“枪封或挡用板上方”即指前者，“金属挡雨板下部”即指后者。B泡沫啧射口安装在金属挡雨板下部图3.2.2泡沫喷射日在浮顶上的安装方式依据技术分析及有关设计、生产的位反映的看法,认为原条文规定的单个泡沫产生器的最大爱护周长偏长，且规定了产品型号，限制了其它产品的运用,不利于与国际标准接轨.参照NFPA1.1.-1998X低倍数泡沫灭火系统标准BBS5306Part6£低倍数泡沫灭火系统标准对表3.2.2进行了修改，并删除了外浮顶储破爱护面枳确定的内容.二、本款由燃规范其次款的部分规定与新增对在浮顶上设巴泡沫喷射口的规定综合而成的。三、木款为新增的。依据大庆市某油库的试验，并参照NFPAI1.-1998打氐倍数泡沫灭火系统标准.泡沫堰板距离罐壁0.6m为宜,故对麻规范.乂次款的部分规定作此修改,从灭火角度.泡沫喷射口浮顶上设置方式的泡沫地板柜忘城造可进一步减小，但为便利密封检修，故规定不宜小于四、本款是原规范其次款规定的部分内容,为便于表述另列软,第3.2.3条内浮顶储林的泡沫灭火系统的设计，应符合下列规定：一、浅盘式和浮盘接受易熔材料制作的非水溶性甲、乙、丙类液体内浮顶储就的供应强度和连续供应时间，应按本规范第3.2.1条一款的规定执行。水溶性甲、乙、丙类液体内浮顶储冰，当设有泡沫缓冲装置时,泡沫混合液供应强度和连续供应时间应按本规范第3.2.1条二款的规定执行：未设泡沫谖冲装置时，泡沫混合液的供应强度应按本规范第3.2.1条二款的规定执行,但泡沫混合液连续供应时间应在本规范第3.21条二款规定的革础上增加50%.二、第、双盘式内浮顶储堆的泡沫混合液的供应强度、第个泡沫产生器爱护周长和连续供应时间均应按本规范第3.2.2条的第一款规定执行，泡沫地板距高城壁不应小于0.55m,其高度不应小于0.511u说明本规范执行过程中，发觉对浅盘式和浮盘接受易熔材料制作的水溶性甲、乙、丙类液体内浮项储城的规定欠明确,且有设计单位和消防建审部门询问过此类储豫的泡沫系统如何设计，为此本条将此类内浮顶储底按是否设置泡沫缓施装置.分别规定设计要求，第条液上啧射泡沫灭火系统泡沫产生的设置.应符合下列规定：一、固定顶储槽、浅盘式和浮盘接受易燃材料制作的内浮顶砧黑的泡沫产生器型号及数fit,应依据计媒所需的泡沫混合液流状确定，且设置数量不应小于表的规定：泡沫产生器设区数量表储罐直径11）泡沫产生器设置数盘（个）101>10FIW252>25J1.303>30且W351注：对于直径大于35m的储弑，其横极面积每增加300m2,应至少增加1个泡沫产生器。二、外浮顶储地和单、双盘式内浮顶储林的泡沫产生器，其型号和数后应按本规范第条的要求来确定。三、当一个储部所需的泡沫产生器数址超过一个时，宜选用同规格的泡沫产生器，且应沿地用匀称布置，四、能有水溶性甲、乙、丙类液体的固定顶储城应设置泡沫缓冲袋置.五、泡沫喷射口设巴在外浮顶储掾的罐壁顶部时,应配置泡沫导流混：泡沫喷射回设四在浮顶上时,泡沫喷射回应接受两个出口直管段的长度均不小于其直径5倍的T型管，且T型管的横管段应保持水平：设置在密封或挡雨板上方的泡沫喷射日在伸入泡沫墙板后应向下他!斜30。-60-说明原"规范表3.2.4按储罐宜径规定的泡沫产生器数量偏多,如一个直径22.5m(容St5000m3)的砧潴按原“规范”泡沫产生跳最小设置数量为3个,而按NFPAI1.泡沫产生器最小设式数值为1个，差别太大。为保证本规范观定的参数既平安军尊，又体现经济性，对表3.2.4进行了修改删除J'原“规范”三款的条文。为使各泡沫产生器工作压力和流值的均衡以利于灭火，举荐相同型号的泡沫产生器并要求其均布.对于水溶性甲、乙'丙类液体固定顶储城不设缓冲装置维以灭火，本规范规定的设计参数是建立在设有缓冲装设基础上的。原规范在条文说明中叙述r设置要求，现予以明确。本条要求是为了削减泡沫损失和有利于泡沫的分布,设置泡沫导流罩和泡沫喷射门设置在浮顶上要求T型管是行之有效的措施.第条能上泡沫混合液管道的设置应符合下列规定：一、固定顶储槽、浅盘式和浮盘接受易燃材料制作的内浮顶砧瑞祗个泡沫产生器应用独立的混合液管道引至防火堤外：二、黑壁顶部设置泡沫喷射口的外浮顶储罐和的双盘式内浮顶储曜的泡沫产生器可每两个一组在泡沫混合液立管下端合用一根管道引至防火堤外.当三个或三个以上泡沫产生器在泡沫混合液立管下端合用一根管道引至防火堤外时，宜在每个泡沫混合液立管上设限制阀。半固定式泡沫灭火系统引出防火堤外的每里泡沫混合液管道所福的混合液流IR不应大于一辆消防车的供应局：三、连接泡沫产生净的泡沫混合液立管应用管卡固定在城壁上，其间距不宜大于3m,泡沫混合液的立管下端应设饮渣清扫口,对于外浮顶储端泡沫喷射口浮顶上设翼方式，当泡沫混合液管道从储林内通过时，应接受具有重攵川转运动轨迹的耐压软管，并不得与浮顶支承相碰撞，且应相距储诲底部的伴热管0.5m以上；四、外浮顶储稀的梯子平台上设置带网盖的管牙接口，此接口用管道沿措壁引至防火堤外距地面0.7m处，FI应设置相应的管牙接口。说明由于引入泡沫喷射口浮顶上设黄方式，在条二款加工该定语。三款附加J'泡沫喷射口浮顶上设置方式中对耐压软管、管道连接的要求，并将与水平管道宜用金属软管连接的要求移到了笫3.2,6条一款，第条防火堤内泡汰混合液管道的设置应符合下列规定：一、地上泡沫混合液水平管道，应敷设在管墩或管架上，但不应与管墩、管架固定.与嵯壁上的泡沫混合液立管之间宜用金属软管连接。二、埋地管道距离地面的深度应大干O.3m.与锻壁上的泡沫混合液立管之间应用金属软管或金属转向接头连接：三、泡沫混合液的管道应有3%。坡度坡向防火堤。说明一、本款是原规迫第一款的规定与第3.2.5条三款的部分规定嫁合而成的.二、将管道埋在地下，突出的优点就是防火堤内整齐，便于防火堤内的日常作业。但也有不利因素，是限制泡沫产生者的阀门得设就在地下，不利于操作：二是理地管道的运动受限，对地基的不匀称沉降和储稀爆炸希火时播体的上冲力敏感；三是不利于管道的维护与更换，为此原规迫暗含不举荐将管道理在地卜的做法,但由于国内外均有接受,而规范又不便限制,所以增加了此款，本款的宗旨是爱护管道免遭破坏.所述金国转向接头可由铸钢、球墨铸铁或可锻铸铁制成.本条的二款为原规范的其次款。第条防火堤外泡沫混合液管道的设置应符合下列规定：一、在靠近防火堤外恻处的水平管道上应设防.供检测泡沫产生器工作压力的压力表接I1.二、泡沫混合液的管道应有2%。的坡度坡向放空阀.管道上的限制阀，应设置在防火堤外，并应有明显标记.三、泡沫混合液管道上的高处应设持气阀.说明原第一款表达欠准确,其内容现已归纳到3.1.8条泡沫系统安装完毕后要进行检测.以确定系统设计及安装是否满意相关规范要求，增加的条文就是用于系统检测的.第3.2.8条删除。说明有关设计计算的内容进行了重新编写，见本章第六节。第三节储区液下喷射泡沫灭火系统的设计第3.3.1条删除说明：该条的内容已归纳到其次堂其次节中.第3.3.2条地上非水溶性卬、乙、丙类液体固定顶储探，当接受液下喷射池沫灭火系统时，应符合E列规定：一、泡沫混合液的供应强度不应小5.O1./minm%储存温度超过50C或粘度大于40mm'/s的液体和含氧添加剂含量体积比大于10%的无铅汽油，其泡沫混合液供应强度应由试验确定；二、泡沫混合液的连续供应时间不应小于40min：三、泡沫进入"水溶性液体的速度：对丁卬、乙类液体不应大于3ms对于丙类液体不应大T6m四、泡沫喷射口宜接受向上斜的口型，其斜口角度宜为15,泡沫喷射管的长度不得小于喷射管直径的20倍。当设有一个喷射口时，喷射口宜设在僚撵中心；当设有一个以上喷射口时，应沿稀周匀称设置，且各喷射口的流量宜相等：五、泡沫喷射口应安装在高丁储稀积水层0.3m之上，泡沫喽射口的设置数盘不应小于表3.3.2的规定.泡沫喷射口设置数量表3.3.2储罐直径(»)喷射口数量：(个)W231>23J1.332>33且W403注：对于直径大于40m的储稀,其横截面积每增加400m：应至少增加1个泡沫喷射口.说明参照NFPAH£低倍数泡沫灭火系统标准、BS5306Part6£低倍数泡沫灭火系统标准3.对泡沫混合液供应强度和连续供应时间进行了修改，并将泡沫迸入非水溶性液体的速度按甲、乙类和丙类分别进行规定.国内多数设计者理解泡沫管道即为泡沫喷射管，所以很多系统设计为从高背压泡沫产生器出口至储库内的泡沫喷射口，其管道为同一管径，这样给某些工程带来不便。为了给设计以敏捷性，同时又考虑到流体力学参数的枪定，提出泡沫喷射管长度要求。第3.3.3条液下喷射泡沫灭火系统高背压泡沫产生器的设西，应符合下列规定：、设罚数做应按本规范第3.3.2条计算的泡沫混合液流值确定；二、应设置在防火堤外：三、当一个储琥所需的高背压产生器数量大于I个时宜并联运用：四、在高背压泡沫产生器的进口侧应设置信测压力表接口，在其出口侧应设置压力表、背压调整阀和泡沫取样口。说明本条原其次款与第三款的修改条文分别归纳到了本章第六节与第四章第四节中.依据工程中发觉的问期及工程检测的须要，提出了现其次款、第三款、第四款的要求.第3.3.4条液卜喷射泡沫灭火系统的泡沫管线设置应符合卜.列规定:一、防火堤内的泡沫管线应按本规值第3.2.6条确定；二、防火堤外的泡沫管线应设黄放空网并宜有2K的坡度坡向放空阀，不应设置消火栓、排气阀:三、住靠近储罐的泡沫管线上应设置供系统试验带可拆卸自板的支管：四、半固定式系统的泡沫管道应引至防火堤外,并应设置相应的高背压泡沫产生器快装接口。说明：新增第三款是出于工程检测与试验的须要；第四款是对原“规他”的补充。第3.3.5条删除。说明原第3.3.5条内容已归纳到本章第六节中.第3.3.6条液卜喷射泡沫系统的泡沫混合液管道设置应按本规范第3.2.7条确定.说明水力计算的要求已归纳到本章第六节。第3.3.7条液下喷射泡沫灭火系统的泡沫管道上应设钢质限制阀和逆止网及不影响泡沫系统正常运行的防油品渗漏设施，说明目前液下喷射泡沫系统一个较突出的问题就是泡沫喷射管上的逆止阀密封不理，有些系统除关闭了储播根部的闸阀外，在防火堤外又设置了一道处于关闭状态的闸阀，使该系统处了半减度状态,即使这样,但还是漏油：有的系统甚至将泡沫喷射管设置成项部高于液面的形.既给安装带来困难.又增加了泡沫管道的阻力，同时又影响美观“目前有接受爆破腴.梭形逆止阀等措施的，为此增加相关要求.第四节泡沫嘴淋系统第条泡沫喷淋系统的爱护面枳应按爱护场所内的水平面面积或水平面投影面枳确定。第条当泡沫喷淋系统爱护非水溶性甲、乙、丙类液体时，其泡沫混合液供应强度和连续供应时间，不应小干表3.4.2的规定.泡沫混合液供应强度和连续供应时间表泡沫液种类喷头设置高度(m)泡沫混合液供应强度<1.min)供应时间(min)蛋白、辆蛋白WIOS10>1010水成膜、成膜氟蛋白W1.o6.5>10当泡沫喷淋系统爱护水溶性甲、乙、丙类液体时，其混合液供应强度和连续供应时间宜由试3金确定。说明本条是在原"规范”等3.4.3条柜础上，参照WPAI6-1995泡沫水雨淋系统与泡沫一一水喷雾系统安装标准为、BS53O6Part6才低倍数泡沫火火系统标准3.IS07076f泡沫灭火系统标准等，结合我国国情制订的.第3.4.3条泡沫喷淋系统爱护非水溶性甲、乙、丙类液体时，宜选用吸气型喷头或带激水盘的开式非吸气型喷头：当爱护水溶性甲、乙、丙类液体时，应选吸气型喷头.说明爱护非水溶性甲、乙、丙类液体当选择蛋白、编i蛋白等非成膜类泡沫液时，要选用传统的吸气里泡沫喷头：当选择水成膜、成膜短蛋白等成膜类泡沫液时，可选用吸气型喷头也可选用开式非吸气型啧头.为减轻泡沫对爱护液体的冲击，当选择水成媵、成膜氟蛋白等成膜类泡沫液并选用开式非吸气型喷头时，立选用带藏水林的开式非吸气型喷头。爱护水溶性甲、乙、丙类液体时,不管选择何种抗溶泡沫液，均无成股性，所以要选用吸气型泡沫喷头。第3.4.4条泡沫喷头的布区应符合下列要求：一、泡沫喷头的布置应依据泡沫混合液的设计供应强度、爱护面积和啧头特性确定.二、应使泡沫干脆喷射到爱护对象上：三、泡沫喷头的布置应保证整个爱护面积内的泡沫混合液供应强度匀称，随意四个相铭喷头组成的四边形爱护面积内的平均泡沫混合液供应强度不应小于设计强度：四、泡沫喷头四周不应有影响泡沫喷洒的障碍物：五、泡沫喷头的爱护面积和间距应符合表的规定：泡沫喷头的爱护面枳和间距表3.4.4喷头设置高度(m)每只喷头的最大爱护面积(m')喷头的最大水平距离(m)WIO12,53.6>10103.2说明本条是参照NFPA13M水喷淋灭火系统安装标准、NFPA16£泡沫水喷淋灭火系统标准3、自动喷水灭火系统设计规他GBJ84-85,E水喷雾灭火系统设计规能GB50219-95等标准、规范，结合泡沫喷淋系统特性制订的。第3.4.5条泡沫喷淋系统在设跣雨淋阀、水力警铃,并应在每个雨淋阀出口管路上设置压力开关，但喷头数小于10个的单区泡沫喷淋系统可不设雨淋阀和压力开关。说明泡沫喷淋系统是自动启动灭甲、乙、丙类液体初期火灾的灭火系统，为保证其响应时间短，系统启动后能刚好通知有关人员，以及系统限制盘监控要设置雨淋脚、水力警铃、压力开关，须指出，经实践考验,目前接受电磁阀其拒动几率很大.接受电动螺阀也比接受南淋网拒动几率大，且响应时间长。胞区小系统爱护的场所火灾负荷小,且其管道较短,响应时间易于保证，为节约投资可不设巴雨淋蜘与压力开关0第3.4.6条泡沫喷淋系统应具备自动、手动和应急机械启动功能，在白动限制状态下，系统的峋应时间不应大于60s。说明自动启动并伴有手动和应急机械启动功能，是自动系统一般要求.响应时间是参照水喷雾灭火系统设计规范2<GB50219-95),并结合泡沫喷淋系统的特性制订的。第3.4.7条泡沫喷淋系统的火灾探测与报警应符合现行国家标准4火灾自动报警系统设计规范的有关规定，当选用带闭式喷头的传动管传递火灾信号时,传动管的长度不放大于300m.公称直径直为15mm25mm,传动管上闭式喷头的布四间距不宜大于2.5m.说明系统的火灾探测与报料应符合国家标准S火灾自动报警系统设计规范的有关规定是一般准则.由F某些场所相宜选用带闭式喽头的传动管传递火灾信号，很多工程也是这样做的，为保证其车维制订了该条文。第3.4.8条飞机库内设JS的泡沫-水喷淋系统应按国家标准飞机晦设计防火规范执行。第五节泡沫泵站第3.5.1条泡沫泵站宜与消防水泵房合建，其建筑耐火等级不应低于二纵，泡沫泵站与爱护时象的距离不宜小于30m,且应满意在泡沫消防泵启动后，带泡沫混合淞或泡沫输送到靖远爱护时象的时间不宜大于5min.第3.5.2条泡沫消防泵直接受自濯引水启动,一组泡沫消防泵的吸水管不应少于两条，当其中一条损坏时，其余的吸水管应能通过全部用水量.第3.5.3条泡沫消防泵站内或站外旁边泡沫混合液管道上，立设置消火栓：泡沫泵站内，立配置泡沫枪，第3.5.4条泡沫消防泵，应设时名用泵，其工作实力不应小于最大一台泵的实力当符合下列条件之一时，可不设置洛用泉：一、非水溶性甲、乙、丙类液体总储做小于2500m',且单耀容景小于500m'；二，水溶性甲、乙、丙类液体总储圻小于100om)且单窿容量小于100m.第3.5.6条泡沫泵站的动力源，应符合卜列要求之一:一、一级电力负荷的电源：二、二级电力负荷的电源并同时设苣作备用动力柴油机：三、全部接受柴油机；四、不设置备用泵的泡沫泵站，可不设置备用动力.说明设置柴油机比设置柴油发电机要经济,比设置汽油机平安,所以作此规定.关于供电系统的负荷分级与相应要求请参见4供配电系统设计规范(GB50052-95).第3.5.6条泡沫泵站内.应设水池水位指示装置.泡沫泵站应设有与本单位消防站或消防保卫部门干脆联络的通讯设备.第3.5.7条严禁将独立泡沫站设置在防火堤内、用堰内或泡沫喷淋系统爱护区内
