低压开关柜技术规范书要点.docx

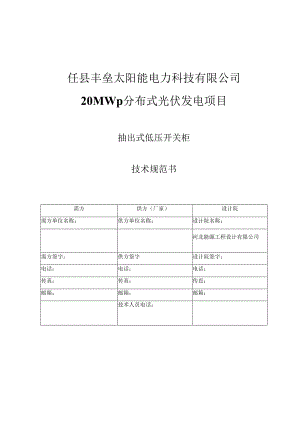

任县丰垒太阳能电力科技有限公司20MWp分布式光伏发电项目抽出式低压开关柜技术规范书需方供方（厂家）设计院需方单位名称：供方单位名称：设计院名称：河北能源工程设计有限公司需方签字：供方签字设计院签字：电话：电话：电话：传真：传真：传直：邮箱：邮箱：邮箱：技术人员电话：二。一五年八月1 .总则2 .基本技术叁数及要求3 .供货范围4 .技术资料和交付进度5 .监造、检验/试验和性能验收试验6 .技术服务和设计联络7 .分包与外购8 .差异表1、总则1.1 一般要求本技术规范适用下任县丰垒太阳能电力科技有限公司2（）MWp分布式光伏发电项日低压抽出式开关柜。本技术规范具体的说明白开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。本技术规范阐明白抽屉式低压开关柜的最低技术要求。供方供应的设备在技术上是成熟的、先进的和牢靠的。产品工艺精湛、功能完善、稳定性高、维护便利，完全符合技术要求。适用于沟通额定电压：低压400V、额定频率50HZ的厂用电系统、是完整的成套设备，在符合运用环境条件状况下，接通电源即可运用。供方必需有权威机关颁发的IS（三）OOO系列的认证书或等同的质量保证体系认证证书.供方需供应最近五年内同类设备的销售记录及履行类似供货合同（如信誉、版量、交货、服务等）的状况，供方（包括分包厂）至少已设计、制造和供应过同类设备，且应在两个与本工程类似的条件下或较规定的条件更严格条件下至少有三套两年以上的商业运行阅历。如发觉有不真实的状况,需方有权拒绝该投标。供方供应的设备是完全符合工业标准及规范要求的优质产品。供方保证供应的低压开关柜产品须在国内通过国家检测中心型式试验，并获汨3C中国国家强制性认证CCC认证证书，产品在国内大中盘项目中牢旅运行。1.1.7 供方应细致阅读招标文件,包括商务和技术部分的全部规定.由供方供应的设备的技术规范应与本技术规范书中规定的要求相一样。1.1.8 本规范书提出了对配电柜本体及其附属设备的技术参数、性能、结构、试验等方面的技术要求。并应满意最终定贪图的要求。1.1.9 本规范书提出的是最低限度的技术要求，并未对一切技术细微环节作出规定，也未充分引述有关标准和规范的条文，供方应供应符合GB和IEC最新版本的标准及本规范书的优质产品。1.1.10 假如供方没有以书面形式对本规范书的条文提出异议，则意味着供方供应的设备完全符合本规范书的要求。如有异议，应以“对规范书的看法和同规范书的差异”为标题的特地章节加以具体描述。1.1.II规范书所运用的标准如遇与供方所执行的标准不一样时，按较而标准执行.1.1.12 规范书经供、需双方确认后，作为合同的附件，与合同正文具石同等的法律效力.3本次招标依据本标书和招标图纸，开关柜生产制作最终依据为施工图.由于供电负荷现阶段尚不非常确定，招标图与施工图可能有小的改变，包括元件规格的调整，排列依次的调整等，不应因此影响商务价格（较大图纸修改除外）.4本规范书未尽事宜，由需方和供方在合同技术谈判时双方协商确定。1.2 工作范围1.2.1 本技术规范的运用范围仅限于本工程所订低压抽出式配电柜（筒称低压开关柜或开关柜）。其中包括开关柜本体及其协助设备的功能设计、结构、性能、安装和试验等方面的技术要求，以及供货和现场技术服务。1.2.2 合同签订后，供方应在三天内，向需方提出一个详尽的生产支配，包括设省设计、材料选购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度.1.2.3 如有延误,供方应刚好将延误交货的缘由、后果及实行的补救措施等,向需方加以说明。1.3 主要标准和规范1.3.1 1合同中全部设备、备品备件，包括供方自其它单位获得的全部附件和设备，除本合同中规定的技术参数和要求外,其余均遵照最新版本的国家标准（GB或GB/T）国际电工委协会标准（IEC）及国际单位制（SI）,这是对设备的最低要求,假如供方有自己的标准或规范,但必需向需方供应复件并获得需方同意后方可采纳,但原则上均不能低于GB、GB/T、IEC的有关规定,特殊是这些规定或规程中与GB、GB/T、IEC标准有相互冲突的地方,应先征得需方同意后才能制造.1.3.2 执行的标准:1EC439-1(1985)IEC439-2(1985)GB7251ZBK36001-89JB/T9661GB9466GB50150-91GB50169-92GB50171-92低压成套开关和限制设备工厂组装的低压开关设备和限制设备装置对母线干扰系补充要求低压成套开关设备低压抽出式成套开关设备低压抽出式成套开关设备低压成套开关设备基本试脸方法GBJ148-90GBJ149-90SDGJ14-86SDGJ9-87GB191电气装置安装工程电气装置安装工程电气装置安装工程电气装置安装工程收规范电气装置安装工程电气设备交接忒验标准接地装置施工及验收规范盘、柜及二次线回路接线施工及验收规范电气变压落、油浸电抗器、瓦感器施工及验母线装置施工及验收规范IEC-529JB794GB4942.2-85GB4208导体和电器选择设计技术规定电测量仪表装置设计技术规程包装储运图示标记外壳防护等级的分类电机、电器和变压器用绝缘测量耐热分级低压电器外壳防护等级外壳防护等级的分类GBT14048.1低压成套开关设备及限制设备总则GB/T14048.4低压成套开关设备及限制设备低压机电式接触器和电动机起动器GB/T14O48.5低压成套开关设备及限制设备限制电路电器和开关元件第一部分分机电式限制电路电器IEC-47O沟通接触器国家标准GB和IEC标准若有变动，本技术规范节亦相应变动。以上标准如有最新版本，供方均执行及新、最高要求的版本。1.3.3 全部螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISo）和国际单位制（SI）的标准.1.4 备品备件1.4 .1供方应供应安装时必需的备品备件。142全部备品备件应为全新产品，与己经安装设符的相应部件能够互换，具有相同的规格材质和制造工艺。1.5 .3全部备品备件装在箱内，防尘、防潮、防止损坏等与主设备一并发运，并标注“备品备件”以区分本体。1.5 专用工具与仪5»仪表1.5. 1供方应供应安装时必需的专用工具和仪器仪表。1.5.2全部专用工具与仪器仪表必需是全新的、先进的且须附具体运用说明资料.1.5 .3专用工具与仪器仪表应装于箱内，注明“专用工具”“仪器仪表”，井标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。1.6 安装、调试、性能试融、试运行和睑收1.6.1合同设备的安装、调试招由需方依据供方供应的技术文件和说明书的规定在供方技术人员指导卜进行。1.6.2合同设符的性能试验、试运行和验收依据本技术规范规定的标准、规程规范进行。1.6.3完成合同设备安装后，需方和供方应检查和确认安装工作，并签署安装工作证明书，共两份，双方各执一份。1.6.4验收时间为安装、调试、性能试验和试运行完成后三个月内。在此期间，假如全部的合同设备都已达到各项技术指标，并稔定运行16«小时，供需双方应签署合同设符的验收证明书，该证明书共两份、双方各执一份。1.6.5对于安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满意合同要求，供需双方共同分析缘由，分清责任，如属供方的缘由，涉及索赔部分按商务条款执行。1.7产品运用条件项目概述，拟建站址位于河北省邢台市任县大屯乡大北东村和大北西村。中心地理坐标为:北纬34°3455.18”,东经地势敦为平坦,站址处交通便利。任县地处东部季风型、南湿带气候带亚温润区，气候温柔，四季分明，雨垃集中，雨热同期。全年平均气温13C,寒暑改变显著，全年平均降水量为498.2亳米。年平均日照总时数为2567.5小时，年平均无航期197天。任县地区基本气象要素统冲表二、主要气象要素编号项目数量备注1多年平均气温,C18.22多年极端最而气温'C42.23多年极端最低气温1C-20.74多年最大冻土深度m1.55多年最大积雪厚度cm266多年平均风速11Vs27多年极大风速m/s138多年平均沙尘暴日数日3.89多年平均雷暴日数032.52、基本技术参数及要求2.1 基本技术叁数站用O.38kV工作段型式：MNS型抽出式开关柜额定电压380V额定绝缘电压660V额定频率50Hz水平母线电流I(XM)A垂直母线电流5APC也额定峰值耐受电流125kAPC柜额定短时耐受电流50kA(1.s有效值)防护等级IP402.2 主要电器元件的选择电源进线采纳双电源自动切换装理，其余回路按招标图配置.母线用铜母线，主母线采纳镀锡，分支母线带热缩套管。开关柜采纳电缆下进下出线。2.3 基本技术要求2.3.1柜体结构2.3.1.1柜体框架为垂直地面安装的自撵式组装结构，不靠墙安装,主框架上均有安装模数孔。柜架的全部构件都需经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉坚实相互连接成基本框架，再用专用的连接件用螺钉连接，强度高、抗震性好。全部柜架及内层隔板、侧板都作镀锌纯化处理。四周门板，经静电喷塑处理，爱护门板10年不生锈。2.3,1.2开关柜柜体有足够的强度。内部各工作堆元之间通过金属挡板或相当的材料隔离。2.3.1.3带电部分加以适当的爱护以防止触电“在其它单元带电的状况下能更换和改接电缆。2.3.1.4低压抽掘式开关柜的基本柜体钢板采纳敷铝锌钢板，由供优厂家供应柜体钢板和断路器安装板的厚度，对于抽屉式开关柜采纳整块式功能板。MNS柜尺寸：800x800o全部开关柜高度均为2200mm。2. 3.1.4对于电缆馈线开关柜，每个开关柜装有宽度不小于30Omm的电缆小室。2.3. 1.5开关柜的结构保证工作人的平安和便于运行、维护、检查、监视.、检修和试验。开关柜的全部不带电的金属部件都有效地接到开关柜的爱护接地母线上。2. 3.2通风2. 3.2.1通风孔的设计和安装应保证熔断器、断路器在正常工作时或在短路状况下没有电弧或可熔金屈喷出。3. 3.2.2通风孔的尺寸、形态及安装位置不应使整个外壳的强度有明显的卜降。4. 3.2.3通风孔的设置不应降低外壳的防护等级。5. 3.2.3外壳顶部的通风孔应用覆板遮盖。隔离.1利用隔板将装置划分成几个隔室，如母线隔室、电缆隔室、功能单元隔室、限制回路隔室，以满意下述几种要求：一一防止触及邻近功能堆元的带电部件；限制事故电弧的扩大；一一防止外界物体从装置的一个隔室进到另一个隔室.2隔室之间的开孔可以确保熔断器、断路器在短路分断时产生的气体不影响相邻隔室的功能单元的正常工作。.3供方采纳隔离的隔板是金屈板或绝缘板，金属隔板与爱护接地导体牢靠连接，金域隔板在物体碰揄时的变形不会削减其绝缘矩离：绝缘隔板为阻燃、不吸潮、不易碎裂的优质绝缘材料制成。.4功能单元隔室中的陶板不会因短路分断时产生的电弧或游离气体所产生的压力而造成损坏或永久变形。.5各功能室严格分开，各单元的功能作用相对独立。小室之间都用封闭金屈隔板完全隔离，各小室的门和隔板都有和开关柜相同的防护等级。本次供方采纳的防护等级为IP40,可以防屋顶的漏水对开关柜的正常运行造成影响。柜底部（或柜顶部）供应标准电缆口位的底板或顶板，并在开孔的位贸加有工程塑料的软的绝缘电缆套或橡皮圈，用户可以在以后设备安装的时候，依据电缆直径的大小，便利地用刀划开电缆套，将电缆穿入，可以防止小动物的侵入而造成的事故。.6用100O兆欧表测量绝缘电阻值不得低于11.7对于可能干脆接触的带电装置和设备，实行对带电部分进行隔离或加爱护罩（爱护网）的方式进行爱护；.8对手可能间接接触的带电装置和设备，也需有相应的爱护等措施.元件.1框架式断路器（及作为母线联络的断路器）应选择其上、下进线具有相同分断实力的断路淞“.2每台断路器在单元隔室中亦应有接通，试验和断开位理.3全部同型号、同规格、同参数的断路器应能互换。全部的协助电路以插接件连接.相同型号的单元不需更改接线就可互换.除母线故障外，任何一个内部抽帆故障，不能影响我它抽屉的正常运行。.4成供应令适的机构，以保证在抽出或替换断路胧时.，其次和二次隔离触头完全断开或接通。.5抽屉或抽出机构应有导轨或导向装理，使得抽拉敏捷、轻巧、无卡阻、碰掩现象，机构的动、静触头的中心线一样，触头接触紧密。主、辅触头通断牢靠、精确，插入深度符合要求,机械或电气联锁装置动作正确,闭锁或接触牢扎。通过操作手柄限制具有明显的分、合、试验、隔尚位巴的锁定，对每一个位置.均有明显的相应标记。.6当断路器处于试验位置时，限制回路应允许就地操作。.7当断路器处丁试验或隔离位置时，断路器的远方操作回路应断开.8对塑壳断路器的操作手柄，应在抽出单元门关闭的状况卜.清楚地显示断路微是在合、分位置,并能在抽出单元门外操作断路器。.9功能单元抽展与母线的接插件应选用接触良好，适丁频繁抽出、性能优良的产品。.10主要电罂的主辅触头的通断牢靠、精确。抽屉次、二次触头的接触压力和温开满意相关的国标、行标.抽旭单元一次插头是弹性的指型插头，表面镀银，保证抽出部分与柜体之间存在允许位置偏差时能保持良好的电接触。二次隔高元件应选用航空隔离插头。.10装丁柜体上的继电器，应能防止断路器或其他电器设备正常操作振动而误动作。.11仪表的刻度整定，互感器的变比及极性正确无误。装在开关柜内的元件，应选择专业制造厂家的产品，对强制认证的元件应具有认证标记。12爱护装置不采纳开关本身受护奘置，脱扣淞的选择见订货图要求，个别接地受护灵敏度不然需加装零序CT和零序继电器。.13全部继电器采纳静态型继电器。.14多功能表采纳智能电度表。多功能电度表1.CD屏幕显示三相沟通电压、电流有效值，频率，有功、无功功率，功率因数，有功电能、无功电能等参数。多功能电量仪表的有功电能计量精度为02级,多功能电度仪表具仃通讯功能，通讯接口为RS485,采纳Modbus通讯协议，电度仪表的通讯湍口用导线引至低压开关柜的弱电端子排。.14全部的装置及操作手柄、电缆接线端采纳耐久性材料加以注明，并与相关的项目表和接线图相对应.16全部装包都有良好的接地，每一开关柜均可干脆与就近的接地网相连，其内部接地线满意设备短路电流热稳定的要求。联锁要求抽屉式单元的抽取只能在电路开断时进行。因此在每个插件或抽屉单元上配有机械或电子联锁装置。应供应如下联锁装置（协助开关和机械联锁）：.1安装一只位理开关，当断路器从“接通”位置抽出时应动作。该位置开关在断路岩回受到“接通”位置之前，它应保持在动作的位置上。位毙开关是用来使断路器从“接通”位置抽出时将断路罂从“远方”变换到“就地”限制的。.2功能单元与小室的门必需设巴机械联锁。当主开关（断路器处于分断位置，门才能打开，否则门打不开。.3为了防止未经允许的操作,主开关的操作机构应能运用挂锁将其锁在分断位置上.4当特殊须要，可设置一个解锁机构，以便主开关处于接通位置时，也能将门打开。.5功能单元（抽收）应设有独立的门，可实现关门操作：同时抽屉应有防跌落装置.，防止操作时因用力过猛，发生抽屉跌落。.6每个抽屈式单元有防止意外合闸的措施。柜内母线2.3.6.1母线用铜母线，低压开关柜内的主母线和垂直母线、配电母线采纳高导电率铜导体。2.3.6.2分支母线,均采纳外套绝缘性能优良，防潮、阻燃和散热性能好的热缩绝缘护套，不应影响散热，且按国家相关标准识别。母线采纳8.8级螺栓紧固,有防松功能，在长期运行中保持不变的接触压力，接头处不少于两个螺栓。垂直母线采纳专用隔离功能板爱护，当抽出单元抽出时，可以防止意外触及垂直母线。其防护等级达IP20o2.3.6.3母线采纳绝缘支掾件进行固定以保证母线与其它部件之间的距离不变。母线上任何一点及母线支持结构承受与断路港额定开断电流相同的短路电流引起的机械应力和热应力的冲击。具有很高的机械强度和牢鸵的电气性能。为了保证铜排有良好的导电性能，开关柜内选取的铜母线，全部经过镀锡处理。2.3,6.4开关柜采纳-:相斤.线制，依据水平母线要求的额定电流，选择铜母线的规格，并考虑开关柜的降容系数。其规格由J.家依据所配变质罂及有关行业标准自己确定。2.3.6.5中性、接地母线（PE、N）：中性、接地母线的我流量为水平母线要求的额定电流的半。中性、接地母线采纳水平贯穿的硬铜排，布置在功能室下部，其规格由厂家依据所配变压器及有关行业标准自己确定。.6母线采纳母线槽的进出线方式。开关柜均采纳母线傅进恻出的方式。.7主母线、分支母线及接头，都应有绝缘防护。接线.1端子持额定电压不低于500V,额定电潦不小于5A,具有隔板，标号线套和端子螺丝。每个端子排都应标以编号。电流端子额定电流不小于20A。.2限制回路的导线均应选用绝缘电压不小于500V,截而不小于1.5mnF的多股铜胶线。导线两端均要标以编号，导线任何的连接部分不能焊接。电流互感器回路导线截面不小于4mn.3接线用的有效空间允许连接规定材料的外接导线和线芯分开的多芯电缢，导线不会承受影响其寿命的应力。2374电缆入口、盖板等处装有电缆套，在电缆正确安装好后，能够达到所规定的防触电措施和防护等级。2.3.8电气设备的颜色标识2.3.8.1电气设备外壳的颜色为由业主定。2.3.8.3当按钮的ON/OFF状态的位置不易明确区分时，采纳通过“ON”/“OFF”或“O"/u''标记或用以上所述的色调标识加以注明.2.3.8.4配电柜上应贴有相应于主回路的二次接线图。2.3.9铭牌2.3.9.I低压开关柜的铭牌.应包括以下内容：a.制造厂名称和商标；b型号、名称和出厂序号；c.出厂日期。2.3.9.2每台开关柜前后有该柜的名称和编号。.3全部用于操作和监视的全要设备（如：开关、按钮信号灯等）都用固定的铭牌加以标明。3、供货范围3.1、 一般要求本规范规定了合同设备的供货范围。供方保证供应的设备为全新的、先进的、成熟的、完整的和平安牢葬的，且设备的技术经济性能符合本规范技术规范的要求。供方应供应具体的供货清单，清单.中依次说明名称、规格、型号、数量、产地、生产厂家等内容.对F属厂整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，供方仍需在执行合同时补足，且不发生费用问题。供方应供应全部安装和检修所需专用工具和易耗材料等,并供应具体供货清单。供方应供应相应的备品备件。供方应供应技术资料清单。供方应供应设备中的进口件清单。对须要外购的设备，配套厂家要经需方认可.3.2、 供货范围概述所供应的低压配电盘及附属设备在技术上是先进的，经过运行考验的、配套是完整的、价格是合理的，井供应低压配电盘本体及附试设备施工、检修和正常运行时所需的部件、备品备件、专用工具和供货清单。本规范书中所提及的设备、材料、配套装理，除特殊申明的外，均由供方供应。基本供货范圉供方应供应低压配电盘、附属设施及相应的技术服务。一供方应确认此范围并供应细化清单供货清单.1设备供货清单序号名称规格和型号单位数量产地备注1低压抽收柜MNS面3.2专用工具清单（空白刃t由供方填写）序号名称规格和型号单位数量产地备注12.3备品备件清单（空白处由供方填写,不仅限于此）序号名称规格和型号单位数量产地备注124、技术资料及设备交付进度供方保证依据要求供应有关技术资料。1、Tt规范1.I供方供应的资料运用国家法定单位制即国际单位制，资料、图纸运用文字为中文。1.2 供方资料的组织结构清楚、逻辑性强。资料内容均正确、精确、一样、清楚、完整,满意工程要求。1.3 供方资料的提交刚好充分，满意工程进度要求.在合同签订后5天内给出全部技术资料清单和交付进度，并经需方确认。供应鼓终版的正式图纸的同时，应供应正式的ACAD2004版的电子文档，正式图纸必需加盖工厂公章或签字。1.4 供方供应的技术资料分为投标阶段、协作工程设计阶段、设备监造检验、施工调试试运、性能验收试验和运行维护等几个方面。供方应满意以上几个方面的具体要求。1.5 对F其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发觉、供方将刚好免费供应。1.6 供方将刚好供应与合同设备设计制造有关的资料。1.7 完工后的产品应与最终确认的图纸样。需方对图纸的认可并不减轻供方美于其图纸的正确性的责任。设备在现场安装时，如供方技术人员进一步修改图纸，供方应对图纸重新收编成册，正式递交需方，并保证安装后的设备与图纸完全相符。1.8 供方在合同签订后5天内供应四套满意工程设计所需的资料和图纸（包括电子版），以供确认。完整资料（技术文件、运用说明、产品合格证、装箱清单等）15套应随设备运至目的地。2、技术服务2.1 供方应派出技术人抗到现场，协作安装、调试，培训运行检修人员，参与与其它装置的通信连接以及参与现场的验收等。2.2 在设备运用中，如发生问题，供方应在接到通知后竺小时内，派出技术人员到现场修理服务。3、资料的提交3.1 供方应供应的资料3.I.1必需包括下列图纸：（供方应补充和细化所列技术资料以满意工程初设要求）a总装示意图：应表示设备总的装配状况.该图纸表明断路器组装后的正视图和侧视图并同时标出安装完后的组件.包括电力和限制电缆出入口位置及支撑、连接，设备外形尺寸、体积、设备重心位置与总筮量等。b.基础图：应标明柜体的基础螺栓的位置和尺寸、设备操作维护所需的走掘净距及设备操作时的动态负荷等。并应注明对基础的强度和水平度的要求。C.次电气方案图、二次典型限制、爱护图、端了排图：应包括柜体本身及操动机构的内部接线和本地及远方操作用的限制、爱护、信号、照明等沟通及直潦回路。如有多张电气原理图.还应标明各图之间的有关线圈与触点的相互对应编号。必要时,应供应全部特殊装置或程序的操作说明概要。3.1.2说明书的要求：.1开关柜的结构、安装、调试、运行、维护、检修操作和全部附件的完整说明和技术数据。.2开关柜内主耍元器件如断路器、接触器、互感器、避宙器的完整资料.3具体的洵滑说明，包括可能的磨损点，涧滑剂型号以及建议的润滑期限。.4其它元器件如各种继电罂、协助开关、熔断器以及其它项目的说明。.5开关柜内每个功能单元在不同安装位置的降容系数或实际允许的电流值“3.1.3试验报告：.1例行（出厂）试验报告a.检查成套设备，包括查线、直观检查外观、防护等级等，必耍时进行通电操作试验b.介电强度试验c.防护措施和爱护电路的电连续性检查.2型式试验报告a.温升极限的验证b.介电性能验证c.短路耐受强度验证d.爱护电路有效性验证e.电气间隙和爬电距离验证I'.机械操作股证g.防护等级验证h.产品技术条件（产品标准）规定的其他试验.3主要部件试验报告,包括断路泯、接触器、综合爱护装置等。3.1.4其它资料a.其他资料（获奖证书及设备运行证明）b开大柜设计、制造、试脸所遵循的标准、规范清单C.相关行业的业绩报告d.产品的旗量文件e开大柜运输、包装贮存规定f修理指南32在投标阶段供应的资料序号内容份数交付时间备注I图纸类I投标时供应1.1一次电气方案图2.说明书I2.1开关柜内主要元件的完挖资料2.2其它元器件的说明2.3每个功能中元在不同安装位置的降容系数或实际允许的电流值3.试验报告I3.1例行试验报告3.2型式试验报告3.3主要部件试险报告4.其他资料14.1开关柜设计、制造,艮验所遵循的标准、规范清单4.2相关行业的业绩报告4.3产品的质量文件3.3协作工程设计资料与图纸等技术文件供方刚好供应满意工程设计所需的资料和图纸。具体时间如卜.表:序号内容份数交付时间备注I图纸类2合同签订后5天1.1总装示意图1.2基础图13次电气方案图、二次典型限制爱护图、端子排图2.说明书22.1开关柜内主要元器件的完整资料2.2其它元器件的说明2.3仔个功能堆元在不同安装位置的降容系数或实际允许的电流值3.4随设备供应的资料与图纸等技术文件供方刚好供应满意工程安装、调试试运、性能验收和运行维护所需的资料和图纸（不限于以下文件）.具体时间如下表：序号内容份数交付时间备注I图纸类IO1.1总装示意图1.2基础图13一次电气方案图、二次典型限制爱护图2.说明书10序号内容份数交付时间备注2.1开关柜的结构,安装、调试,运行、维护、检修操作和全部附件的完整说明和技术数据随设备发出2.2开关柜内主要元器件的完整资料2.3具体的维护、润滑说明2.4其它元器件的说明。2.5每个功能单元在不同安装位置的降容系数或实际允许的电流值。3.试验报告103.1例行试验报告3.2型式试脸报告3.3主要部件试验报？4.其他资料1504.1开关柜设计、制造,试验所遵循的标准、规范清单4.2产品的质量文件4.3开关柜运输、包装贮存规定4.4修理指南随设备发出4.5装箱清单随设备发出供方所供图纸及说明的修改要刚好通知箭方。5、监造、检验/试验和性能验收试验5.1、 骏1 .1.1本附件用于合同执行期间对供方所供应的设备（包括对分包和外购设备）进行监造和检验，确保供方所供应的设备符合第一章规定的要求。5 .1.2供方应在合同生效后按需方的要求刚好供应与合同设备有关的监造和检验标准。这些标准应符合第一章的规定。5.2、 工厂检验1 .2.1工厂检验是质应限制的个重要组成部分。供方需严格进行厂内各生产环节的检险和试验。供方供应的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。2 .2.2检查的范围包括原材料和元器件的进厂，部件的加工、组装、试验和出厂试验.5 .2.3供方检验的结果要满意第一章的要求，如有不符之处或达不到标准要求，供方要实行措施直至满意要求，同时向哥方提交不一样性报告。供方发去重大质量问题时应将状况刚好通知需方。6 .2.4工厂检验的全部费用包括在合同设备总价中。.5.3、 设备监造布方依据须要有权随时进行文件见证、现场见证和停工待检的监造工作。设备制造过程中，需方有权进行监制，对关键的试验项目或全部出厂试脸，供方将提前1()天通知需方参与，7天内需方未回现，供方可按程序自行支配。5.4、 性能验收试验5.4.1 1性能验收试验的目的为J'检验合同设符的全部性能是否符合第一章的要求。5.4.2 性能验收试验的地点为福方现场一5.4.3 性能验收试监的时间在机组168小时满负荷试运后6个月内进行，具体试验时间由供、需双方协商确定。5.4.4 性能验收试验所需的测点、一次元件和就地仪表的装设应由供方供应，需方协作.供方要供应试验所需的技术协作和人员协作.5.4.5性能验收试验的标准依据第一章要求。5.4.6性能验收试验由需方主持,供方参与。试验大纲由供方供应，与需方探讨后确定。具体试验由供、需双方认可的测试部门完成.5.4.7性能验收试验结果的确认性能验收试验报告由测试单位编写，报告结论供、需双方均应承认。如双方对试验的结果有不一样看法，双方协商解决.如仍不能达成一样，则提交双方上级部门协商.5.4.9进行性能验收试验时,方接到另方试验通知而不派人参与试验，则被视为对脸收试验结果的同意。5.5、质木保证合同签定后，供方应在生产的原材料、元器件选购、设计、制造、检验、包装、运输、交货等全过程执行GBT19000.1T994质量管理和质信保证标准及GB/T190011994'GBT19004-1994质量体系、质量管理及质量体系要素国家标准。上述规定同时适用于供方的分承包商。供方应随设备供应从原材料、元器件选购到生产过程的主要质量记录、检验、试验、验收报告等文件。供方应供应元器件样本、安装运用说明及适用标准、规程规范的清单。设备投运后，质量保证期为1年，运用寿命为3Q年质保期内由于供方的缘由（选材不当、设计错误、制造不良、组装不好等）致使设备到现场在安装和运行过程中出现缺陷和损坏时，供方自费到现场免费修理和更换。6、技术服务和设计联络6.1 技术服务合同签定后，卖方应指定负货本工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。场服务及售后服务. 1爱护装置在现场安装时，卖方应派人到现场进行监装，指导施工人员安装和调试，并负贡解决设备在安装调试，武运行中发觉的制造及性能等方面的问题. 2在产品质保期内有制造质量的设备，由卖方负责修理或更换。对非卖方资任造成的设备损坏，卖方有优先供应配件和修理的义务。. 3买方选购的与本合同设备有关的配套设备，卖方有供应技术协作的义务，并不由此而增加任何费用。. 4使合同设备能正常安装和运行，卖方有货任供应相应的技术培训。培训内容应与工程进度相一样。培训的时间、人数、地点等具体内容由买卖双方商定。买方的义务买方要协作卖方现场服务人员的工作，并在生活、交通和通讯上供应便利。6.2计联络及培训有关设计联络的支配、时间、地点和内容要求由买卖双方商定。设计联络支配表序号I次次I内容ifmS¾7、分包与外购卖方要按下列表格填写分包状况表（假如每项设备均为自产，可不列该表），每项设备的候选分包厂家一般不小于3家，并报各分包厂家的简要资质状况。最终确定的分包商要经买方认可。分包状况表序号I设备/部组件I型号I单位I数量I产地I厂家名称I交货地点I备注注：上表中的序号和内容应与附件2的一样8、差异表投标人要将投标文件和招标文件的差异之处汇合成表。技术部分和商务部分要单独列表。序号招标文件投标文件条目简要内容条目简要内容
