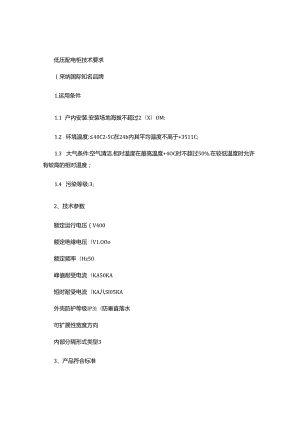

低压配电柜技术要求（采纳国际知名品牌1.运用条件1.1 户内安装.安装场地海拔不超过2（X）OM:1.2 环境温度:40C2-5C在24h内其平均温度不高于+3511C;1.3 大气条件:空气清洁.相对温度在最高温度+4OC时不超过50%.在较低温度时允许有蛟高的相对温度；1.4 污染等级:3;2、技术参数额定运行电压（V400额定绝缘电压（V1.OOo额定频率（Hz50峰值耐受电流（KA50KA短时耐受电流（KA八SI05KA外壳防护等级IP3（防垂直落水可扩展性宽度方向内部分隔形式类型33、产品符合标准GB725I.I低压成套开关设备和限制设备【EC439-1低压成套开关设备和限制设备4、低压配电柜技术要求4.1 招标产品为全型式试胎（TrA配电柜,各种安装方式都经过试胎胎证,完全保证设备的牢靠性。4.2 产品是获得“中国国家强制性产品认证证书（CCC的低压成套开关设备（低压配电柜。4.3 为确保供电的牢靠性,招标产品选用国际品牌产品如Prisma或B1.gkSCM可在国内授权组装但必需供应授权生产协议和质量承诺证明，柜体材料为磷化镀锌钢板.表面喷塑处理.以满意防潮防腐要求O4.4 开关安装在前面板后.仅露出操作手柄,可防止操作人员直接接触带电部分.保证人身平安。4.5 柜体进出线应有防涡流和有效防止小动物进入的措施。4.6一次母线系统采纳镀锡铜母线.配电垂直母线采纳异形母线或是具有带模数孔的新型母线.以满意用户将来扩展的要求。4.7 母线系统的安装、固定应满意该系统动、热稳定的要求。4.8配电支母线电源进线侧的额定电流按断路器的壳架电流配置,并要求加装热缩绝缘管。确保其平安、牢克性。49母线连接应采纳8.8级的高强度螺栓.并采纳数字力矩限制装配.4.10 柜内的N和PE母线应“T”形分布.便利用户就近接线的要求.4.11 低压配电柜应满意电磁兼容性.以保证将来智能监控系统扩展的要求。4.12主断路器：U框架式断路器.抽出式.断路器采用国际知名品牌SCHNEIDER。(2技术参数：a.额定电流:满意设计要求b.额定电压:A.C.400Vc额定分断电流N65kAd.额定接通实力(峰值：105kAe.额定运用分断容量:ICS=100%1.cu(极限分断容星f全分断时间:25msg.断路器自身具有电流.电压.功率.电量显示功能h.断路器具有主触头磨损检查功能1 .断路器具有通讯功能,并配备通讯接口,通讯协议MODBUS.接口RS485j.断路器要求无飞弧1.13 馈电断路器：额定电流630A以上采纳绝缘壳体式框架式断路器.额定电流630A及以下采纳空壳断路器,断路器采纳国际知名品牌SCHNEIDER。(I塑壳断路器,插入式,采纳国际知名品牌SCHNE1.DER0(2技术参数：a.额定电流:满意图纸要求b.额定电压:A.C.38OVc.额定分断电流N65kAd额定运用分断容量：心（运用分断实力=100%Icu（极限分断容量e断路器具有隔离功能.三相主触点密封.双断点旋转分断.f断路器要求无飞弧g.为了提高备品备件利用率.降低备品备件库存.要求塑壳式断路器的附件（协助开关.分励线圈.失压线圈等全系列通用。h.为了更好的爱护系统设备,削减短路电流对设备的冲击及破坏.要求塑壳断路器能够快速切断故障短路电流,故障短路电流应在60ms内切断.大于25倍额定电流的故障电流可在IomS内切断；i全部馈电塑壳断路器回路,均需配置电动操作机构及电力参数测试仪,使其具备遥信、遥控和遥测功能.遥控应具备远方与就地连锁装置.使其在任何时候只能有一个功能起作用。每回路配电力参数测量仪PM800、MoDBus.RS485通讯模块、接点输入输出模块K）22、报警触点和协助触点.电动操作机构为SChneidr的MT.所达到的功能可遥控每一个回路分合闸。显示开关状态及故障显示,所测量的参数和传输量包括:电流、电压、功率、电度量、频率等,并带就地显示功能,全部馈出回路电流互感器为3只。1.14 柜内接线端子采纳魏德米勒或菲尼克斯产品.电流、电压等显示仪表选用台湾瑞森产品.按钮、信号灯为国际品牌产品1.15 试骐配电柜将作如下检查、试脸,并有检查、测试的数据和波形,其内容如下：（1型式试验a.温升试躲b.介电强度试验C.短路强度试验e爱护电路连续性试脸测量电气间隙和爬电距高g机械操作试验h.防护等级试验(2出厂试验a.一般枪查b.检查出气间隙和偃电距离c.检杳外接导线端子d.检查配电柜的元件和部件e.检查接线的牢靠性f依据设计要求,检查结构设施、镀层和被复层的表面质量等g.通电操作试验h.介电强度试验i.爱护措施和爱护电路的检查(3验收试验a.外观检查b.检查内部电器接线是否符合图纸要求,线端是否有编号c.接线是否整齐坚固d.检查机械连锁和电器连锁的牢克性e.枪查抽出式组件动作是否敏捷.接触是否良好f检查配电柜的接地是否牢克g.通电操作试验h各种信号检查5、投标人不得进行优化。6、投标人应供应可供招标方参观的类似工程运行业绩.如:同投标产品的大型低压配电工程,最好是智能化低压配电系统（可实现“四遥,或"三遥,、。
