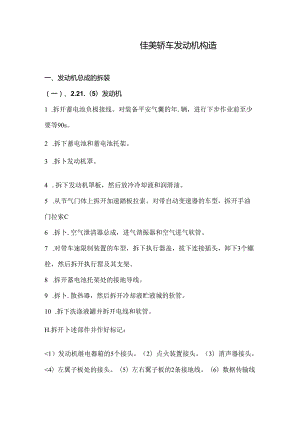

佳美轿车发动机构造一、发动机总成的拆装（一）、2.21.（5）发动机1 .拆开蓄电池负极接线。对装备平安气囊的年.辆，进行下步作业前至少要等90s。2 .拆下蓄电池和蓄电池托架。3 .拆卜发动机罩。4 .拆下发动机罩板，然后放冷冷却液和润滑油。5 .从节气门体上拆开加速踏板拉索。对带自动变速器的车型，拆开手油门拉索C6 .拆卜.空气泄清器总成，进气谐振器和空气进气软管。7 .对带车速限制装置的车型，拆下执行器盖，拔下连接插头，卸下3个螺栓，然后拆开执行罂及其支架。8 .拆开蓄电池托架处的接地导线。9 .拆卜.散热器，然后拆开冷却液贮液城的软管。10 .拆下洗涤液罐并拆开电线和软管。H.拆开卜述部件并作好标记：<1）发动机继电器箱的5个接头。（2）点火装置接头。（3）消声器接头。<4）左翼子板处的接头。（5）左右翼子板的2条接地线。（6）数据传输线接头。（7）拆开进气歧管肯定压力传感器接头。12 .在车内，拆卜仪表板底单、工具箱盖、工具箱，拆开前隔板线束接头和发动机限制模块的2个接头。警告：发动机熄火后，燃油喷射系统内仍存在压力。在拆开油路的任何部分之前，要正确地卸除燃油压力。否则可能导致失火和人员受伤。13 .拆开采暖装置软管，回油软管和进油软管。14 .对手动变速的乍型，拆下起动机和离合器人分别液压缸。不要拆开液压管路，仅仅把油缸悬挂起来不阻碍作业即可。15 .拆开变速驱动桥处的变速驱动桥限制拉索。16 .做好标记并拆开其余软管和接头。17 .拆下2个螺母并把发动机导线从前隔板拔出。18 .不拆开致冷管路把空调压缩机拆卜并当心地把它放到不阻碍作业的位置。管上的3个螺母。把前排气管从排气歧管上拆开。20 .拆19.松开2个螺栓并拆开前排气管支架。用1个14深套筒拆下把前排气管固定在排气岐卜.半轴。21 .不要拆开液压管路，拆下动力转向泵并当心地把它放在一旁。22 .拆卜.3个螺栓（手动变速器）或4个螺栓（自动变速器），然后拆开发动机左固定隔垫。拆下检测插头，拆下3个螺母，然后拆下发动机右后固定隔垫。拆卜.3个螺栓并拆开发动机右前固定隔举。23 .把发动机起吊装置连接到左侧吊钩上。拆下3个螺栓并拆开限制杆。缓慢地当心地把发动机-变速驱动桥总成吊动身动机舱。24 .假如装备自动变速器，拆下起动机。把发动机总成同驱动桥分开。安装步骤25 .把发动机总成连接到变速驱动桥上。对装备自动变速器的车辆，安装起动机。26 .巧心地把发动机-变速驱动桥总成着陆放进发动机舱。保持发动机在水平位置，使全部安装座同它们的支架对准，安装发动机限制杆。拧紧3个螺栓,依次拧紧至47(64Nm).27 .连接发动机右前座并且把螺栓拧紧至59(80Nm)°连接发动机后座并拧紧螺母至48(66Nm)不要遗忘安装检测插头。28 .连接发动机左安装座并拧紧螺栓(3或4个)至47(64Nm),29 .安装动力转向泵并拧紧螺栓至31(43Nm).安装传动带并将两根空气软管连接到空气管上。30 .安装半轴。31 .把前排气管连接到排气歧管上并以46(62Nm)力矩拧紧新螺母。33 .把32.安装空调压缩机并拧紧螺栓到20-(27Nm)。发动机导线束送进并穿过前隔板，重新把线夹安装到前隔板上。连接卜述部件：(1)发动机限制调整器的2个接头。(2)2个前隔板导线接头。(3)安装工具箱及工具箱盖。(4)安装卜仪表板和底罩。34 .连接真空软管和变速驱动桥限制拉索。35 .对手动变速的车辆，安装离合器分别液压缸和起动机。36 .连接进油软管并拧紧至22(29Nm)°连接回油软管和采暖装置的2根软管。37 .连接下述部件:(1)把5个接头连到继电器盒上。(2)左翼子板的接头。(3)安装发动机继电器盒。(4)点火装置接头。(5)对在加利福尼亚销售的车型,点火线圈接头。(6)消声器接头。(7)左右翼子板的2根接地导线.，(8)数据传输线接头。(9)进气歧管肯定压力传感器接头。38 .安装洗涤液缸罐并连接电线和软管。39 .安装冷却液贮罐和散热器.40 .假如装备有不速限制装置，用3个螺栓安装执行器及支架。连接执行器插头并安装盖。41 .把蓄电池接地线连接到蓄电池托架上。42 .安装空气滤清器总成。43 .对在美国加利福尼亚州带售的乍型，把空气软管连空气漉清器总成，并连接进气温度传感器接头。44 .对装备自动传感器的车辆，连接并调整节气门拉索。45 .连接并调整加速踏板拉索。46 .安装蓄电池托架和蓄电池。47 .安装发动机罩。48 .给发动机加注冷却水和润滑油。连接蓄电池负极接线，起动发动机，排出冷却系内空气，并检查有无渗漏.49 .安装发动机底罩板。50 .路试车辆，检查有无异样噪声并检验运转是否正常。(二)、3.O1.(3)发动机1.拆开蓄电池负极接线。对装备平安气囊的卑牺，进行下步作业前至少要等90s。3 .拆卜发动机机革，4 .拆下发动机机罩板，然后放净发动机润滑油和冷却水。5 .从节气门体拆卜加速踏板拉索,对带自动变速的车型，拆卜手油门拉索，而不是加速踏板。6 .拆卜.空气滤清器的成，谐振消声器和空气吸入软管。7 .对带车速限制装置的车型，拆下执行器盖，插下拉头，拆下3个螺栓，然后把执行器和它的支架拆开。8 .在蓄电池端拆开接地线。9 .拆下散热器，然后拆开冷却液贮液罐软管。10 .拆卜洗涤液城的3个固定螺栓，拆开接头和软管，然后取卜.洗涤液城.11 .做好标记并拆开。（1）接发动机继电盒的3个接头。（2）左翼子板处的2个接头。（3点火装置接头。（4）消声器拉头。（5）翼子护板接头。（6）检测接头。右翼子板处的接地导线。（8）备用灯开关和速度传感器（手动变速车型）。12 .拆开采暖装置软管、回油管和进油软管。这些软管（拆卸时）可能漏冷却液或燃油，所以旁边要有个容器。13 .对手动变速的车型，拆下起动机，然后拆下离合器分别油缸，不要拆开液压管路，只要把油缸挂起来不阻碍作业即可。14 .在变速驱动桥处拆开变速驱动桥限制拉索。15 .做标记并拆开所在全部剩卜的真空软管。16 .拆下工具箱下面的底罩板。拆下下仪表析板，工具箱盖和工具箱。作好标记并拆开发动机调整装置的3个接头、前隔板的5个接头和冷却风扇的电控装置接头。拆下2个螺母，然后把发动机导线束拉进发动机室。17 .不要拆开致冷管路，拆卜空调压缩机并当心地把它悬挂起来以不阻碍作业。18 .松开2个螺栓，拆开前排气管支架，用个14深套筒扳手拆F3个把前排气管固定在排气歧管上的螺母。拆下排气管。19 .拆Z半轴。20 .不用拆开液压管路，拆下动力转向泵并当心地把它挂在一边。拆开液压冷却风扇在压力软管。21 .拆下3个(手动)或许4个(自动)螺栓，然后拆开发动机左固定隔装。拔出销，拆卜Y个螺母，然后拆开发动机后隔垫。拆卜.4个螺母然后拆下减震器。拆下3个螺栓并拆开发动机前固定隔垫。22 .把发坳机起吊装置安装到起吊钩上。拆S3个螺栓并拆开横向限制杆,渐渐当心地把发动机变速驱动桥总成吊动身动机室。安装步骤23 .当心地将发动机吊放到发动机室中。使发动机保持水平，全部支座对准支架，安装限制杆。按所给依次拧紧3个螺栓到47(64Nm)°安装右固定撑并拧紧螺栓至23(31N111),拧紧螺栓至46(62N111)24 .连接发动机前支座并拧紧螺栓至59(80Nm).连接发动机座减振器并拧紧螺栓至35(48Nm)连接后支座并拧紧螺母至48(66Nm)不要遗忘装上销。25 .连接左支座并拧紧螺栓(3或4个)至47(64Nm).26 .安装动力转向泵并拧紧螺栓至31(43Nm),27 .安装半轴。连接冷却风扇压力软管。28 .把前排气管及排气歧管连接起来并拧紧新的螺母至46(62Nm),近紧交换器螺母至32(43Nm).不要遗忘安装支架。29 .安装空调压缩机并拧紧油缸体螺栓至20-(27Nm)；拧紧支架螺栓至14(20Nm)»30 .把发动机导线束穿过前隔板并重新连线。安装工具箱。31 .连接真空软管和变速驱动桥限制拉索。32 .安装离合器分别液压缸和起动机。33 .连接进油软管并拧紧至22(29Nm).连接回油软管和采暖装置的2根软管。34 .将原先拆开的全部导线重新连接起来。35 .安装洗涤液罐并连接导线和软管。36 .安装冷却液贮液罐和散热器的软管。37 .连接苗电池接地线，然后安装车速限制执行器。安装空气滤清器总成。38 .连接节气门/加速踏板拉索并进行调整。39 .给发动机加注润滑油和冷却液。连接蓄电池接线，起动发动机并检查有无渗漏。(三)、3.O1.(1)发动机1. 卸除燃油系统压力。2. 关掉点火开关。拆开蓄电池拉线，首先拆负极接线。对装备平安气囊的车辆，进行下步作业前至少要等90S。3. 给发动机机罩钱链做协作记号并拆下机罩。拆下蓄电池和蓄电池托架。4. 放冷发动机润滑油和冷却液。5. 拆开加速踏板和手油门拉索。拆卜.车速限制执行器（假如装备了的话）。6. 拆卜空气滤清器的成，空气流量计和空气/消器软管。7. 拆下散热器。8. 拆卜.2个螺栓并拆开发动机继电器盒。拆开接发动机和继电器盒的5个接头。9. 拆开卜述接头：（12个点火装置接头。（2）消声器接头。（3）接左翼子板上的接头。（4）拆开2条接地线及任何须要被拆卜.的其实电接头。10. 从发动机上拆开全部真空软管。警告：发动机熄火后，燃油喷射系统内仍维持肯定压力。在拆开油路的任何部分之前，卜确地卸除燃油压力。未能这样做可能导致失火或人员受伤。11.拆开进油管和回油管。12. 拆开采暖装置软管。13. 从驱动桥上拆卜.变速驱动桥限制拉索。14. 拆下仪表板底罩，下仪表板和工具箱总成。15. 拆开发动机限制调整器的3个接头和冷却风扇电限制器接头。16. 拆下前排气管。17. 从车上拆下半轴。18. 拆开动力转向压力管。19. 拆卜动力转向泵。20. 拆下空调乐缩机但不拆开软管。21. 拆卜Y个螺栓，拆下发动机左固定隔垫。22. 拆下2个孔销和拆下4个螺母，然后把发动机右固定隔垫拆下。23. 拆卜发动机座减振器的4个螺栓，然后拆卜减振牌。24. 拆下3个螺栓，然后拆下发动机右前固定隔垫。25. 把链式起吊连接到发动机吊钩上。26. 拆开冷却液贮液罐软管，并拆下贮液罐。27. 拆卜发动机右固定支撑架。拆N发动机限制杆和支架总成。留意：确保全部导线、接头和软管都脱离开发动机。28. 用一发动机起吊装置，当心地把发动机-变速驱动桥总成从车上吊出。安装步骤29. 心地把发动机放到应有位置。保持发动机水平并对正发动机支架。30. 安装发动机限制杆及支架。拧紧至47(64N111)31. 安装发动机右固定支撑架。拧紧至23(31Nm)32. 连接发动机接地线。安装冷却液贮罐。33. 安装发动机前隔垫。拧紧至48(66N-m)34. 安装发动机支座减振器。拧紧至35(48Nm)35. 安装发动机左右支座。拧紧至48(66Nm)36. 安装动力转向泵和空调压缩机。37. 连接动力转向压力管路。38. 安装半轴和前排气管。39. 把发动机导线穿过前隔板并连接全部导线和接头.40. 连接变速驱动桥限制拉索C41. 连接燃油软管和采暖装置软管。42. 连接全部真空软管、导线及接头。43. 安装散热器。44. 安装车速限制执行器（假如有此装置）。连接手油门拉索和加速器踏板拉索。45. 安装空气流量计、空气滤清器总成和空气泄清器软管。46. 给冷却系加入合适的冷却液-水混合液。给发动机加润滑油。47. 安装蓄电池托架和蓄电池C连接蓄电池接线：负极接线最终连接。48. 对准记号安装发动机机革。49. 起动发动机并检查有无渗漏。50. 进行路试。51. 重新检查全部液面高度。二、发动机支座的拆装（-X3.O1.（I和3）发动机1 .前支座（1）拆开蓄电池负极接线。对装备平安气囊的车辆，进行卜.步作业前至少要等90s。（2）举升并平安支撑车辆.（3）用适当的举开设备或发动机支撑装置把发动机稍稍举起。（4）拆卜把支座固定于发动机的4个螺栓。（5）拆下把支座固定于横梁上的螺栓。（6）拆卜发动机支座。安装步骤（7）将支座放在发动机旁并安装固定螺栓。拧紧螺栓至47（64Nm）.（8）安装把支座固定在横梁上的螺栓。拧紧螺栓至59*（80Nm）.（9）撤掉千斤顶或发动机支撑装置并把车辆落在地板上。2 .后支座（1）拆开蓄电池负极接线。对装备平安气囊的车辆，进行卜.步作业前至少要等90s。（2）举升并平安支撑车辆“（3）用一适当的举开设备或发动机支掾装置稍稍把发动机举起。（4）拆卜把支座固定在架上的4个螺母。（5）拆下把支座固定在发动机上的4个螺栓。（6）拆卜发动机支座。安装步骡（7）将支座放在发动机旁并安装4个固定螺栓。拧紧螺拴至47（65Nm）e（8）安装把支座固定在架上的4个螺母。拧紧螺栓至48（65Nm）.（9）撤掉千斤顶或发动机支撑装置并把车辆放回地面。3 .左支架（1）拆开蓄电池负极接线。对装备平安气囊的车辆，进行卜.步作业前至少要等90s。（2）举升并平安支撑车辆。(3)用一适当的举开设备或发动机支撑装置稍稍举起发动机。(4)拆卜把支座固定在架上的2个螺栓。(5)拆下把支座固定在变速驱动桥上的4个螺栓。(6)拆卜发动机支座。安装步骡(7)将支座放在架上并把支座固定于架上的4个螺栓。拧紧螺栓至47(64Nm)(8)放卜发动机并安装把支座固定在架上的2个螺栓。拧紧螺栓至47(64Nm).(9)撤掉千斤顶或发动机支撑装置并把车辆放回地面。4 .发动机支座减振器(1)拆开蓄电池负极接线。对装备平安气囊的车辆，进行卜.步作业前至少要等90s。(2)举升并平安支撑车辆.(3)用适当的举升设备或发动机支撑装置梢稍举起发动机。(4)从发动机和架上拆卜.4个固定螺栓和支座。安装步骡(5)把支座放在发动机和架上，安装固定螺栓。拧紧螺栓至35(47Nm)(6)撤掉千斤顶或发动机支撑装置并把车辆放回地面。三、气缸趣的拆装(-X2.21.(5)发动机1. 卸除燃油系统压力。2. 拆开蓄电池负极接线。对装备平安气囊的年.辆，进行下步作业前至少要等90s。3. 放净发动机冷却水，并盛入适当的的容器中。4. 拆开自动变速器节气门限制拉索和加速踏板拉索。5. 拆下空气泄消器及盖总成。6. 拆下沟通发电机.7. 拆下火花塞导线和分电器总成。8. 拆卜副氧传感器和主氧传感器接头，并拆卜.前排气管'三元催化净化器和排气歧管。9. 拆开油压开关接头。10. 从出水口拆开传感器接头和软管C11. 拆卜2个螺母、出水管和垫。12. 拆开软管并拆下旁通水管。13. 拆F节气门体总成。14. 拆下废气再循环限制阀、真空调整器、真空软管总成及垫。15. 从进气歧管上拆卜曲轴箱通风软管。16. 从空气管上拆下空气软管，并拆下空气管总成。17. 按卜列步骤拆卜.空气管。(1)从空气管上拆卜动力转向的2根软管。(2)从进气歧管上拆下动力转向空气软管。(3)从燃油压力调整器上拆卜空气软管。(4)拆卜3个螺栓和冤仇气管，拆开接地线，以及发动机导线线夹架。18. 拆卜一螺栓并从进气歧管拆开接地线。19. 拆开爆燃传感器接头。20. 拆卜一螺栓，并从进气歧管左侧拆开发动机导线护板。21. 拆开4个喷油器接头。22. 拆开进气歧管前侧2个支架上的发动机导线护板。23. 拆下2号正时带盖上的2个固定螺栓，拆开发动机导线护板。24. 拆卜Y个螺栓'导线支架、1号进气室和进气歧管撑。25. 拆下6个螺栓和2个螺母、并拆下进气歧管及垫。警告t发动机熄火后，燃油喷射系统维肯定压力。在拆开油路任何部位前正确卸除燃油压力。未能这样做可能导致失火或人员受伤。26. 拆F供油管和喷油器.27. 从凸轮轴正时带轮上拆下正时带C拆下凸轮轴正时带轮。留意：固定正时带，以使曲轴正时带轮同正时带的哦合不会变更。当心不要把任何东西掉进正时带盖内。28. 拆下1号情轮和张紧弹簧。29. 拆F4个螺栓和3号正时带盖。30. 拆下发动机吊钩和沟通发电机支架。31. 拆下油压开关。32. 拆下气门室盖。33. 根据正常的依次和程序拆卜.凸轮轴。34. 分若干次以同装配依次相反的次序，匀称的松开并拆下气缸盖螺栓。使气缸盖同缸体的定位销脱开，从缸体上取下气缸盖。按装步骤35. 清洁缸垫协作表面，但是当心不要损坏铝质零部件。更换气缸垫，然后把气缸盖放到发动机上。的确保证对正定位销，而且没有软管和导线在缸盖和缸体之间。36. 缸盖螺钉分两步拧紧。在缸盖螺栓上涂少许发动机润滑油。分若干次并且根据依次匀称地拧紧气缸盖的10个螺栓。缸盖螺栓的力矩为36(49Nm)o用漆在缸盖螺栓的前面做上记号，按正确的依次，再把缸盖螺栓拧紧90"。现在漆的记号应当及前方成90。37. 根据正确的依次和程序安装凸轮轴。38. 检查并调整气门间隙。39. 把密封剂涂到2个新的半圆形的密封件上并且把密封件安装在气缸盖上。40. 用1个新的垫片、4个密封圈和螺母安装气门室盖，并且分若干次匀称地拧紧螺母。螺母力矩为17-(23Nm)41. 安装机油压力开关。42. 安装沟通发电机支架和发动机吊钩。43. 安装3号正时带盖，并短暂安装1号惰轮和张紧邦簧。44. 安装凸轮轴正时带轮，并把正时带安装到带轮上。正确地张紧正时带，并的确保证带正时正确。45. 安装喷油器和供油管。46. 安装进气歧管。47. 把发动机导线护板和导线束安装到进气歧管并且连接4个喷油器的接头。48. 安装空气管。49. 把曲轴箱通气软管连接到进气歧管上。50. 用新型安装废气再循环限制阀、真空调整器，把两个真空软管连接到废气再循环开关阀，并且连接废气再循环温度传感器接头。51. 安装节气门体。52. 把旁通水管连接到水泵盖上，安装旁通水管，并把软管接到旁通水管上。53. 用1个新垫和2个螺母安装出水管。拧紧螺母到11(15Nm),安装冷却水软管、真空软管，并从新连接传感器接头。54. 连接机油压力开关接头。55. 把排气歧管安装到气缸盖上，分若干次匀称地拧紧螺母至36(49Nm)o56. 用螺栓和螺母安装歧管掉，拧紧螺栓和螺母31(42N-m)057. 用螺栓和螺母安装1号歧管操，拧紧螺栓和螺母31(42Nm)58. 用4个螺栓安装歧管的上隔热板。59. 把主氧传感受器安装到排气气管上，把副氧传感器安装到三元催化净化器上。60. 把前排气管安装到废气催化净化器上，并拧紧螺母到46(62Nm)61. 安装沟通发电机和传动带。62. 安装分电器总成，并从新连接火花塞导线。63. 安装空气滤清器及盖总成，64. 对自动变速不辆连接并调整节气门拉索和加速踏板拉索。65. 给发动机加注冷却液。66. 检查全部的油液。67. 连接蓄电池负极接线。68. 启动发动机并检查有无渗漏。(二)、3.O1.(3)发动机1.拆开蓄电池负极接线，对装备平安气囊的车辆，进行卜.步作业前至少要等90s。2 .放净发动机冷却液。3 .对装备自动变速器的车辆，从节气门体上拆开节气门拉索及支架。4 .从节气门体和进气歧管上，拆开加速踏板拉索及支架.5 .对装备车速自动限制装置的不辆，拆下执行器、真空泵及支架。6 .拆卜.空气泄清软管，空气流量计和空气泄清器盖。7 .拆下沟通发电机。8 .拆卜机油压力表、发动机吊钩和沟通发动机上支架。9 .松开右侧车轮上的带耳螺母，举起并平安支掠车辆。10 .拆F右车轮轮胎总成.11 .拆下右底罩板。12 .拆卜前排气管。13 .拆下分电器和V形盖。14 .拆开水温发送仪接头、水温传感器接头、冷起动喷油怒时间开关接头、上散热器软管、冷却水软管和排放限制真空软管。拆下螺栓，并拆下出水管及孤15 .拆下旁通水管、O形密封圈及垫。16 .拆卜.废气再循环限制阀和真空调整器，拆卜.横排气管。17 .拆下节气门体。18 .拆下冷起动喷油器油管。19 .拆开进气室软管、节气门体软管和动力转向软管（假如装备r的话拆卜.空气管。20 .拆下进气歧管撑，并拆开真空传感软管。拆下进气歧管及垫，买一个新的垫。21 .拆开供油管和喷油管。22 .拆F气缸盖后板。23 .拆下排放限制阀和发动机左吊钩。24 .拆卜.排气岐管和火花塞。25 .拆掉机油尺。26 .拆卜正时带，及全部凸轮轴的正时带轮和2号惰轮。27 .拆下3号正时带盖，当心地把带固定住，以使带和带轮的啮合不发生变更。28 .拆下气门室盖。29 .遵从正确的依次和步骤，从气缸盖上拆卜进气凸轮和排气凸轮。30 .拆下动力转水泵支架和发动机左吊钩。31 .拆卜2个8的6角螺栓（一端个）。分成3次，按及安装相反的次序，匀称的松开并拆下8个缸盖螺栓。巧心地从发动机上吊起缸盖并把它放在个干净的工作区域的木块上。警告：假如不按依次松开气缸盖螺栓，可能引起缸盖翘仙或开裂。32 .拆卜.气缸垫，并买1个新气缸垫(气缸垫决对不能再运用)。用1个缸垫刮刀当心地从气缸盖和气缸体协作表面刮掉全部旧缸垫的残留物，不能损坏缸体或缸盖的装配表面。安装步骡33 .把一个新的缸垫放在缸体上，把气缸盖放在缸垫上。34 .用清洁的润滑油涂在8个气缸谏螺栓的螺纹上，并把螺栓装到气缸盖上。根据正确的依次分3次匀称地拧紧螺栓至最终车矩25(34Nm>.假如任何螺栓达不到这个力矩，则把它更换掉。35 .用漆在每个螺栓的前沿做个记号，然后把每个螺栓按正确次序再拧紧90"。再重且一次这个过程(另外1个90°)检查每个漆点是否朝后，即及前方成180°角。36 .用润滑油涂在2个8固定螺栓的螺纹上，并安装它们。拧紧至13(18Nm)o37 .安装发动机左吊钩，并把它拧紧到27(37Nm).38 .安装动力转向泵支架。39 .按正确的依次和步骤安装凸轮轴。40 .安装气门室盖,并把螺栓拧紧到52(6Nm隆41 .安装3号正时带盖，并把6个螺栓拧紧到65(7Nm)。安装2号怡轮、凸轮轴正时带轮和正时带。42 .安装火花塞。43 .安装左右侧排气歧管，并拧拧紧到29(39Nm),44 .安装进气歧管和2号惰轮支架。把全部螺栓拧紧到13.(18Nm).45 .安装气缸盖后板和机油尺导管。46 .安装旁通出水管，并把螺栓拧紧到7，1.(8N-m)。47 .安装喷油器和供油管,把螺栓拧紧到91(13Nm).48 .安装空气管、发动机导线束和1号废气再循环冷却器，把管拧紧到73(8Nm),把冷却器拧紧到13(18Nm)49 .安装进气室，把固定螺栓拧紧到29(39Nm)。50 .安装冷起动喷油器。安装分电器和废气再循环限制阀总成，把废气再循环螺栓拧紧到13(18Nm).51 .安装排放限制阀并拧紧至73(8Nm).52 .安装废气再循环管，并将螺栓拧紧到13(18N-m)。管接头螺母拧紧到58(78Nm).53 .安装节气门体怠速限制阀.54 .安装V形盖。55 .安装前排气管，并把歧管螺母拧紧到46(62Nm)把催化净化器螺母拧到32(43Nm).56 .安装沟通发电机，并调整转动带张力。57 .安装空气滤清器软管。58 .假如装备了车速限制装置，安装直行器及支架。59 .安装并调整加速踏板拉索。60 .假如装备自动变速器，连接并调整节气门拉索。61 .用好品牌的乙二醇防冻液加注冷却系统至适当的高度。62 .连接蓄电池负极接线，起动发动机并检查有无渗漏。63 .调整气门间隙和点火正时，检查前束。64 .进行车辆路试并检查有无异样噪声、振动、打滑，换档点是否正确和运转是否平顺。65 .从新检杳发动机冷却液和机油液面高度。（三）、3.O1.（1）发动机警告：发动机熄火后，燃油喷射系统仍维持肯定压力。在拆开油路任何部位之前，要正确卸除燃油压力。未能这样做可能引起失火或人员损害。1.卸除燃油压力。2 .拆开蓄电池负极接线，对装备平安气囊的车辆，进行卜.步作业前至少要等90s。3 .放净发动机冷却液.4 .拆开加速踏板拉索和节气门拉索（对装备自动变速器的车辆）。5 .拆卜空气波清器盖、空气计量计和空气管道。6 .拆下车速限制执行器及支架（假如有此装备）。7 .拆下2根发动机接地线,8 .拆下发动机右固定支撑。9 .拆开散热器软管。10 .拆开2根采暖装置软管。11 .从油路总成中拆开供油和回油管并堵住端头。12 .从液压马达上拆开并堵住压力软管。13 .拆FV形盖。14 .拆开下列真空软管：（D燃油压力限制真空开关阀。（2）燃油压力调整器。（3）气缸盖后板。（4）怠速空气限制阀。（5）废气再循环真空调整器。（6）废气再循环限制阀。15 .拆开卜列接头：（1）怠速空气限制阀。（2）燃油压力调整度。（3）废气再循环真空开发阀。16 .拆F2个螺母和排放限制阀组件。17 .拆开下列软管：（1）制动助力真空软管。（2）燃油压力调整器。（3）进气限制阀真空软管。18 .从安装支架上拆下数据传输线接头。19 .从进气室上拆卜2个接地线。20 .从进气室拆下液压马达压力软管C21 .从动力转向压力管上拆卜.右氧传感器安装。22 .从进气室拆下2个螺母和动力转向压力管。23 .拆开两根动力转向空气软管。24 .拆下发动机吊钩和进气室支撑。25 .拆卜.废气再循环管和垫。26 .拆开下列接头：（1）节气门开度传感器接头。（2）进气限制阀接头。（3）废气再循环温度传感受器接头。（4）空调空载接头。27 .拆开下列真空软管：（1）温控真空阀的2个真空软管。（2）缸盖后板的真空软管。（3）接燃油蒸气吸附炭罐的真空软管。28 .拆开空气助力软管和2个旁通水软管。29 .拆卜.进气室。30 .拆下发动机左导线束并把它放在不阻碍作业的地方。31 .从发动机的后面拆卜.导线束。32 .拆开发动机右导线束并把它放在不阻碍作业的地方。33 .拆卜.点火线圈和火花塞。34 .拆下正时带。35 .拆N1.n1.轮轴带轮和正时带后盖。36 .拆下气缸盖后板。37 .拆卜.进水管。38 .拆下空气助力软管和真空软管。39 .拆卜进气歧管和供油管总成。40 .拆下出水管。41 .从右排气岐管上拆卜.废气再循环管。42 .拆下排气歧管（左、右）。43 .拆卜.油尺总成和动力转向泵支架。44 .拆下气门盖和凸轮轴位置传感器C45 .按正确的依次和步骤拆卜凸轮轴，46 .的确保证发动机接近四周温度。拆下2个8头凹头六角螺栓（一头一个）。分3次按及安装依次相反的次序匀称地松开并拆卜.8个缸盖螺栓，当心地把缸盖从发动机上吊起，假如必要可以把缸盖撬动，特殊留意不要损坏协作表面。把缸盖放在个清洁的工作面的木块上。留意：假如不按依次松开缸盖螺栓，可能导致缸盖翘曲或开裂。47 .拆卜气缸举，用I个缸垫刮刀当心地从气缸盖和气缸体协作表面刮掉全部旧缸垫的残留物。安装步骤48 .把一个新的缸垫物在缸体上，把缸盖放在缸垫上。49 .用清洁的润滑油涂在8个气缸盖螺栓的螺纹上，并把螺栓装到气缸盖上。根据正确的依次分3次匀称地拧紧螺栓至最终力矩40(54N-m.假如任何螺栓达不到这个力矩，把它更换掉.50 .用漆点在每个螺栓的前沿做个记号，然后把每个螺栓按正确次序再拧紧90°。检查每个漆点现在是否及前方成900。51 .用润滑油涂在2个8固定螺栓的螺纹上，并按装它们。拧紧至13(18Nm)o52 .按正确的依次和步獴安装凸轮轴。53 .检查和调整气门和间隙。54 .在气缸盖及凸轮轴支撑相交处，涂上密封股。55 .运用新垫安装气门盖。56 .安装机油尺和动力转向泵支架。57 .安装排气歧管,把螺母拧紧至36(49Nm),58 .把废气再循环管安装到右排气歧管上。59 .安装出水管。60 .安装进气歧管和供油管总成，把进气歧管螺母和螺栓拧紧至11(15NIn)O61 .安装空气助力管和2个水旁通软管。62 .安装进水管和气缸盖后板。63 .安装正时带后盖和凸轮轴带轮。64 .安装正时带。65 .安装火花室和点火线圈。66 .安装发动机右导线束。67 .把导线束安装到发动机后部。68 .安装发动机左导线束。69 .安装进气室。70 .用新垫安装废气再循环管。71 .连接卜.列其空管：(1)2根温控真空阀真空管。(2)接缸盖后板的真空软管。(3)吸附炭罐真空软管。72 .连接5列电线接头：(I)节气门开度传感器接头。(2)进气限制阀接头。(3)废气再循环温度传感器接头。(4)空调空载接头。73 .安装发动机吊钩和进气室支推.74 .连接2条动力转向空气软管。75 .把动力转向压力管接到进气管。76 .把氧传感器接头安装到压力管上。77 .把2条接地线接到进气室上。78 .安装数据传输线接头到支架上。79 .连接卜.列软管：(1)制动助力真空软管。(2)曲轴箱通风真空软管。<3)进气限制阀真空软管。80 .安装排气限制阀组件及有关真空软管及接头。81 .安装V形盖.82 .把压力管连接到液压马达上。83 .把油管连接到供油管总成上。84 .连接采暖装置和供热器软管。85 .安装发动机右恻固定支撑。86 .连接2条发动机接地线。
