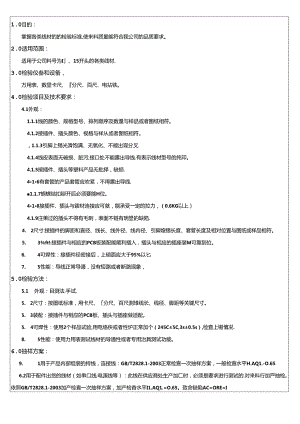

CRPG-WI-025 线材类检验规范.docx

1.0目的：掌握各类线材的的检验标准,使来料质量能符合我公司的品质要求。2.0适用范围：适用于公司料号为I、15开头的各类线材.3.0检验仪叁和设备，万用表、数显卡尺、分尺、百尺、电拈铁。4.0检验项目及技术要求：4.1外观：1.1.1线的颜色、规格型号、排列顺序及数量与样品或者图纸相符。4.1.2接插件、插头颜色、视格与样从或者图纸相符。，1.1.3引脚上锡光滑饱满、无氧化、不能出现分叉.4.1.4线皮表面无破损、脏污,接口处不能露出导线.有表示线材型号的纯印。4.1.5接插件、插头等塑料产品无批择，缺损.416有套管的产品套管应吹紧，不得露出导线.1.1.7蝴蝶结扣掰开后必须要能H位。418接插件、插头与跋材连接应可就，能承受一定的拉力，（0.6KG以上）4.1.9注果过的插头不得有毛刺，表面不链有明显的缺陷.4. 2尺寸:接插件的脚距和直径、线长、线外径、线内径、引脚煌锡长度、套管长度及相对位置与图纸或样品相符。5. 3ft!:接插件与相应的PCB板装配能顺利插入，插头与相应的插座装M可靠到位。6. 4可焊性：接插件经密接后，上砌面应大于95%以匕7. 5性能：导线正常导通，没有短路或者断路现象，5.0检验方法：5.1 外观：目测法.手试.5. 2尺寸：按图纸标准，用卡尺、分尺、百尺测堆线长、线径、脚距等关键尺寸。5. 3装配：接插件与相应的PCB板、插头与插座做适配。5. 4可焊性：使用2个样品试验,用电烙佚或者性炉正常加个（245C±5C,3s±0.5s）,检查上锡情况.8. 5性能：使用力用表测试线材的导通性或者专用治具测试功能。6.0抽样方案：9. 1用于产品内部组装的持线，连接线：GB/T2828.1-2003正常检查一次抽样方案，一般检查水平H.AQ1.-O.656.2用于配件出货的线材（如串口线,电源线等）：此线在供应商处生产加匚时，必须是要求进行测试的.对来料行加严抽检。依照GB/T2828.1-2003加产检查一次抽样方案，加产检杳水平I1.AQ1.=O.65。致命缺陷AC=ORE=I型缺陷B-O.I"缺陷C=1.07.0AQ1.判定标准:致命缺陷ACORE=I重缺陷B=O.04轻缺陷C=1.O序号检验项目缺陷内容判定1外观包装标识与实物不一致混料B产品上面的丝印与实物不相符B来料型号规格与公司料号不致B引脚有氧化、生精现象，产品有破报和变形现象B插件电阻的功率小于标准要求B2尺寸外形和引脚尺寸大于标准但不影响装配C外形和引脚尺寸大于标准且影响装配B3可焊性经上锡检验，上锡面积小于80%B经上锡检验，上锡面积80%-95tC4性能测值不在公屋范围内B埔制部门品质部编制人谢勤审核人秦向东
