DB61-T5093-2024展览和体育建筑设计防火技术标准.docx

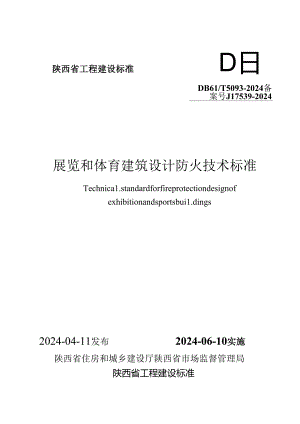

陕西省工程建设标准D日DB61/T5093-2024备案号J17539-2024展览和体育建筑设计防火技术标准Technica1.standardforfireprotectiondesignofexhibitionandsportsbui1.dings2024-04-11发布2024-06-10实施陕西省住房和城乡建设厅陕西省市场监督管理局陕西省工程建设标准展览和体育建筑设计防火技术标准Technica1.standardforfireprotectiondesignofexhibitionandsportsbui1.dingsDB61/T5093-2024主编部门：陕西省住房和城乡建设厅批准部门：陕西省住房和城乡建设厅陕西省市场监督管理局实施日期：2024年6月10日中医左材工出出收社2024北京本标准的版权受到法律保护，未经著作权人书面许可，任何人不得以任何方式或方法复制抄袭本标准的任何内容，违者承担全部法律责任。展览和体育建筑设计防火技术标准Technica1.standardforfireprotectiondesignofexhibitionandsportsbui1.dingsDB6ITT5093-2024批准部门：陕西省住房和城乡建设厅陕西省市场监督管理局组织编制：陕西省建设标准设计站地址：西安市金花北路32号邮政编码：710032电话：029-83235169中国建材工出出版社出版发行：地址：北京市西城区白纸坊东街2号院6号楼邮政编码：100032印刷：陕西锦绣印务有限贵任公司开本：850mm×1.16nn1/32印张：1.5字数：30千字版次:2024年5月第1版印次:2024年5月第1次印刷*统一书号：155160«4292定价：20.00元版权所有翻印必究如有印装质量问题，可与陕西省建设标准设计站联系退换029-83235169陕西省住房和城乡建设厅陕西省市场监督管理局文件陕建标发(2024)1011号陕西省住房和城乡建设厅陕西省市场监督管理局关于批准发布展览和体育建筑设计防火技术标准等13项陕西省工程建设标准的通告按照陕西省工程建设标准管理办法规定，现批准展览和体育建筑设计防火技术标准智慧停车场(库)交通设计技术标准智慧工地建设技术规程美丽宜居示范村建设标准强夯法处理湿陷性黄土地基技术规程建筑节能工程施工质量验收标准乡村居民天然气管道工程技术规程磁测井法检测基桩钢筋笼长度技术规程装配式剪力墙住宅设计规程既有住宅建筑加装电梯技术标准海绵城市建设设计文件编制深度标准城镇综合管廊顶管施工技术规程建筑太阳能光伏系统应用技术规程等13项标准为陕西省工程建设地方标准，自2024年6月10日起实施。特此通告.附件：批准发布的13项陕西省工程建设地方标准目录陕西省住房和城乡建设厅陕西省市场监督管理局2024年4月11日附件:批准发布的13项陕西省工程建设地方标准目录序号标准名称主编单位标准编号条文解释单位品注1展览和体育建筑设计防火技术标准陕西省建设工程消防技术服务中心、华润城市发展咨询有限公司DB61/T50932021陕西省建设工程消防技术服务中心2智慈停车场（库）交通设计技术标准西安建筑科技大学、西安市政设计研究院芍限公司DB61/T5091-2024西安建筑科技大学3智慈工地隹设技术规程陕西建工第五建设集团有限公司、西安安居筑城隹筑科技集团有限公司DB61/T5095-2024陕西建工第五建设集团有限公司4美丽宜居示范村建设标准陕西省城乡规划设计研究院DB61/T50962024陕西省城乡规划设计研究院5强有法处理湿陷性黄土地基技术规程陕西省建筑科学研究院有限公司DB61/T5097-2024陕西省建筑科学研究院有限公司原规程强分法处理湿陷性黄土地基技术规程BDBJ/T61-9-2008自2024年4月11日起废止6建筑节能工程施工质量验收标准陕西省建筑科学研究院有限公司、西安市绿色建筑科学技术研究会DH61/T5098-2024陕西省建筑科学研究院有限公M原规程£建筑节能工程施工侦依验收规程DBJ/T61-452007自2024年4月11日起废止华润城市发展咨询有限公司本标准参编单位：中国矿业大学润信智能科技有限公司中建八局西北建设有限公司中建安装集团有限公司中建东方装饰有限公司北京市力安达消防安全工程有限公司天津泰达消防科技有限公司本标准主要起草人：李萍宋鹏罗新鹏倪照鹏赵伟郝春余红霞郑松王江涛邢金磊刘诗扬薛亮马振国夏进王卓力刘小燕欧洋屈超华洁程冠裕陈勇刘庭全彭敏刘鑫刘江茜姜财吉柏海王利魏涛倪琪昌本标准主要审查人：侯玉成张树平顾梅嵇珂刘西宝徐涛段军锁魏文君张耀闫小燕郑楠Contents1 Genera1.Provisions12 Tenns23 BasicRequirements44 Genera1.1.ayoutandP1.aneArrangement94.1 Genera1.1.ayout94.2 P1.aneArrangement95 FireCompartmentandConstructionIO5.1 Genera1.Requirement105.2 ExhibitionBui1.ding1()5.3 SportBui1.ding116 EvacuationinFirc137 FireFightingandRescueFaci1.ities148 WaterSupp1.yandFireExtinguishingFaci1.ities169 SmokePreventionandSmokeExhaustSystem1810 E1.cc1.rica1.FircPrevention1910.1 PowerSupp1.yandDistribution1910.2 2Emergency1.ightingandEvacuationDirectionSigns.1910.3 FireA1.armSystemandFireContro1.Room20Exp1.anationsofWordinginThisStandard221.istofReferenceStandards23Addition:Exp1.anationofProvisions251.Onio5.3.4室外体育场的罩棚卜.方为半空外空间，当罩棚为镂空时，可以较好地扩散烟气。但是当罩棚为非镂空的形式时，罩棚内的烟气蓄积仍可能对观众席和后方的观众休息平台等区域造成不利影响。因此，当在罩棚内设置配套服务设施时，应采用2.OOh的防火隔墙和1.50h的顶板与其他区域分隔。当此类设施的正立面直接临空外时，临室外的一侧可以不采取防火措施。当罩棚的外立面向外倾斜时，仍然建议临室外的一侧设置挡烟设施或防火分隔设施，以防止从正面逸出的烟气进入罩棚。确定：独立组织疏散的区域可分别核算净空高度。比如比赛大厅的比赛区和观众席区域，分别设置疏散出口时，可按各自区域上方的净空高度确定疏散距离：空间上方为坡屋顶，且人员疏散的方向为从净空高度较低的区域向净空高度较高的区域疏散时，可以取该区域的平均净空高度：阶梯状看台，当高区和底区的观众均向中部区域疏散时，可以取中部区域安全出口上方的净空高度；在其他情况卜.，建议取空间平均净高和最不利的安全出口所在位置的空间净高的较低值。6.0.4展览建筑为人员特别密集的场所，且往往体量很大。为了保障人员的快速疏散，需要确保疏散出口沿周边均匀布置，避免疏散出口集中于某一条边的情况。本条中的一个安全出口是指一组相互之间间距不大于5m的门。对于2000m2'()00m2的展厅，根据本条进行核算的情况如表1所示。«1展厅St散宽度及疏散距离核辑表展厅面枳GnD设计所需疏散宽度加)去掉最大安全出口后的疏放宽度(m)最大硫散距离加)(净高6m)2000151245500037.53045100007560456.0.5根据英国对体育场馆的灾害事故的调研，从1946年-1989年发生的28起事故中，仅有起与火灾相关，其他都是建筑、防护栏等倒塌或拥挤踩踏等事故，说明体育场馆类建筑中的火灾风险较低。新建的体育场馆从建筑材料的耐火性能和疏散7灭火救援措施7.0.1体方建筑的总平面往往为圆形或椭圆形，没有确定的长边。在这种情况下，为了保障建筑整体具备较好的消防车可到达性，应沿两个对边设置消防车道，且消防车道覆盖的长度不小于建筑周长的2/3。7.0.2展览、体育建筑经常以建筑群的形式，成组团式建设，且建筑群内部各单体之间通过廊道、连桥等形式串联成一体。此时，应尽量利用卜穿通道或者设置穿越廊道的消防车道以减小消防车的绕行距离。7.0.3建筑设计防火规范GB50016中对于单、多层建筑仅要求设置消防车道，没有专门的消防车停靠场地的要求，因为此类建筑火灾时，一般出动轻型或中型的消防车，因此对停停场地的要求比较低，可以直接利用消防车道作为停靠场地。考虑到展览和体育建筑的体量比较大，内部空间高大，一旦发生火灾，出动的消防车比较多，且同时需要疏散的人员也较多，在场地内可能发生冲突，本条在建筑设计防火规范GB50016的基础上要求沿消防车道设置可供消防车停靠和满足灭火救援要求的场地，场地的尺寸可以根据当地的主战消防车的操作要求确定，当缺乏数据时，可以按宽度不小于7m、长度不小于15m确定。除满足本条中关于场地的长度和尺寸的要求外，消防车停靠场地与建筑之间应严格按建筑设计防火规范GB5(X)16的要求，不设置妨碍消防车操作的树木等障碍物。7.0.4关于高层建筑，本条的要求在建筑设计防火规范GB50016的基础上考虑展览和体育建筑的特点进行了适当的调整。注释I1.为建筑主体的个长边长度，W为建筑主体的进深；2高层展览建筑和体育建筑消防车登高操作场地的有效计算长度、¾)应在建筑主体的对应范围内；区消防车登高操作场地范围内的裙房的进深不应大于4m;4.高层展览建筑和体育建筑消防车登高操作场地的长度和宽度分别不应小于20m和IOIno图8展览和体声建筑的消防车登高掾作场地的设计要求示感7.0.5展览和体育建筑因为空间复杂，夹层空间比较多，建筑高度或楼层数有时候难以确定。因此，本条基于最高楼地面的标高作为消防电梯的设置标准，其要求与建筑设计防火规范GB50016的标准基本一致，且略偏于严格。7.0.6建筑设计防火规范GB50016中要求公共建筑的外堵应在每层的适当位置设置可供消防救援人员进入的窗口，其原因是在实际火灾事故中，大部分建筑的火灾在消防队到达时均已发展到比较大的规模，从楼梯间进入有时难以直接接近火源，但灭火时只有将灭火剂直接作用于火源或燃烧的可燃物，才能有效灭火。因此，需要在建筑的外墙设置可供专业消防人员使用的入口，以方便消防员灭火救援。当建筑中的地上楼层设置了外廊、室外平台、可上人屋面，地下楼层设置了下沉式庭院等时，消防员可以借由此类空间从室外靠近火源，从便利性和安全性等方面均可达到不低于外墙的救援窗的效果。因此，应允许利用这些有利条件以代替救援窗的设计。疏散安全区在设计中采取了较好的保护措施，与其他有使用功能的空间均采用防火隔墙和防火门进行分隔，自身火灾荷载极低，火灾难以蔓延至安全区。因此，也可以作为消防员进入建筑内部的通道。供消防员使用的电梯，在疏散安全区内可以不用设置前室，但其他设计均需满足现行规范中消防电梯的要求。7.0.7建筑内排烟系统设计在达到280。C时关闭排烟防火阀，此后，建筑内部封闭的厅、室内聚集的烟气和热量等难以排出，增加火火救援的难度。因此，对于此类面枳较大的厅室，应设置排烟排热窗以供紧急情况下排出热烟气。当厅、室贴邻外墙或位于顶层时，可以利用建筑的屋面或外墙设置；当难以设置直接通往室外的排烟排热窗时，可以设置土建风道通往室外，或利用厅、室贴邻的走道、门厅等空间进行排烟排热。7.0.8展览建筑或体育建筑往往设置有大型的造型挑檐，典型的项目比如北京新国展二期、山西潇河国际会议中心、西安国际足球中心等。消防车道及停靠场地要完全避开建筑挑檐的投影往往比较困难，且造成消防车难以靠近建筑周边停靠的情况。因此，在满足挑檐下.方的空间具备良好的烟气扩散条件，以及雨篷、挑檐的造型不会妨碍消防车操作的情况下，可以允许消防车停靠及救援场地位于挑檐下方。如图9所示。图9带大型携检项目示例8消防给水与灭火8.0.2消防给水及消火栓系统技术规范GB50974中要求室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位，且消火栓的布置间距不应大于30m。展厅为了布展的方便，通常设计为大型开敞的空间，内部不设结构柱等。靠侧墙布置室内消火栓，中部难以在30m覆盖范围内，此时，允许在展厅中部设置埋地式消火栓，但应注意消火栓的位置应靠近通道，并设有明显标记，避免被遮挡。8. 0.3当自动跟踪定位射流系统和自动喷水灭火系统分别设置于不同的场所时，消防用水量可取其中所需消防用水量的较大值。某些特殊的场所，由于内部空间净高存在较大差异或有夹层平台等，可能出现同空间内不同的区域分别设置有自动跟踪定位射流系统和自动喷水灭火系统的情况。在次火灾的情况下，两套系统可能同时启动，因此室内消防用水量应按二者叠加考虑。9. 0.4展览和体育建筑经常呈现建筑群的形式，比如西安国际会展中心由登录厅、展厅、会议中心、酒店等组成，西安国际奥体中心包括1座体育场、1座体育馆以及配套设施等。本着经济、节约的原则，对此类建筑群，有条件时可共用消防水池以及消防供水设施。图10展览与体育建筑器示意8.0.5展览和体育类建筑中有较多的半室外区域，比如沿建筑周边的外麻或者联系相邻的展览建筑和配套建筑、相邻的体育场馆之间有盖的走廊或平台等空间。此类空间当设置有可燃物时，应设置自动灭火系统。本条中的可燃物指体积较大或分布较为密集的可燃材料，比如室外的零售设施、咖啡休息区、可燃物制作的展示物、大型电子广告牌等。对于零星的可燃物，比如装饰灯具、垃圾桶、金属骨架的休息座椅、自动扶梯等可不考虑.8.0.6展览和体育建筑多采用造型屋面，当室内空间的上方为倾斜式或者弧形屋面时，允许综合采用自动喷水灭火系统和喷射型自动跟踪定位射流灭火系统。其中，净空高度低于12m的区域，不应采用喷射型自动跟踪定位射流灭火系统，净空高度在I2m1.8m的区域，可以选择采用自动喷水灭火系统或喷射型自动跟踪定位射流灭火系统。当建筑内设置自动灭火系统时，自动灭火系统应全而覆盖。但是游泳池的水面和滑冰馆的冰面上无可燃物，参考建筑设计防火规范GB50016中的说明，水面和冰面上方可以不设置自动灭火系统。8.0.7自动喷水灭火系统设计规范GB50084-2017中对防护冷却系统的计算长度的规定未考虑喷淋系统失效的情况。实际中，任意系统均有失效的可能性，而防火墙或者防火隔墙的作用不应受到喷淋系统的有效性的影响。因此，本条中基于一次火灾可能影响的范围，对防护冷却系统的喷水计算长度进行了补充规定。本条中防火单元是指周边采用了耐火极限不低于1.Ooh的防火分隔措施进行分隔的连续空间，但无可燃物的中庭以及室内疏散安全区可以不计入。9防排烟系统10. 0.1现行国家标准建筑防烟排烟系统技术标准GB51251规定，建筑空间净高大于6m的场所的排烟量应按热释放速率计算确定，并对一般场所的最大热释放速率提出建议值。展览建筑中展厅、前厅和体育建筑的比赛大厅、休息厅、门厅等区域具有内部空间大、使用功能单一、可燃物分散等特点。因此，在可以更准确地确定以上场所的火灾危险性的情况卜.，可以根据火灾危险性分析确定其最大热释放速率。9.0.2现行国家标准建筑防烟排烟系统技术标准GB51251规定，当建筑的机械排烟系统沿水平方向布置时，一套机械排烟系统可以负担一个防火分区内多个防烟分区的排烟。在实际分析中发现，对于面枳远超过规范规定的场所，烟气很容易越过挡烟垂壁外逸，在外逸的过程中发生下沉，对远离火源的区域造成影响。本标准中设定一套排烟系统负担的面积不应超过4000m2,是根据建筑设计防火规范GB50016的要求。高层展厅的最大防火分区面积为/1.OOOnR因此，按以上规范的要求，默认的情况下，当一个防火分区设置一套排烟系统时，该排烟系统负担的面积为40001汜上海建筑防排烟系统设计标准DG/TJ08-88-202I中提出同一防火分区中的不同防火单元共用一个排烟系统时，该系统负担的防火单元不应超过2个。如果我们将一个防烟分区视为一个防火单元，则一个排烟系统所能负担的最大面积为4000m2o9.0.3现行规范中对采用镂空吊顶和自然排烟的情况未做明确规定。当参照机械排烟的做法，将吊顶的镂空率设置为25%时，烟气模拟表明吊顶上、下仍然呈现出明显的烟气分层现象，说明吊顶的设置部分妨碍了烟气的上浮。考虑到高大空间中烟气上升的浮力减小，更容易受到镂空吊顶的影响，本条中要求在自然排烟的情况下，将吊顶的镂空率提升至30M图11铛空吊顶对自糊胭的影响10电气防火10.1 消防电源及其配电10.1.1 建筑防火通用规范GB55037中规定一类高层的消防用电负荷等级不应低于一级，座位数大于3000个的体育馆和建筑面积大于3000m2的展览建筑的消防用电负荷不应低于二级。展览和体育建筑可能高度不高，单体量较大或组合建造后体量较大，因此，本条要求按建筑规模适当增加消防用电的负荷等级。10.1.2 建筑防火通用规范GB55037第10.1.5条规定了类高层和总建筑面积大于100OOOm2的公共建筑的设计火灾延续时间为3.OOh,其他公共建筑的设计火灾延续时间为2.00h0关于电线电缆的耐火性能的检测方法和评定标准，目前可以参考的有2个标准：1阻燃和耐火电线电缆或光缆通则GB/T19666-2019o该标准中耐火的测试标准为（750+50）,供火时间为90min,冷却时间为15min°试验方法对于电缆和光缆等分别指向GB/T19216.2KGB"19216.23和GBZT19216.25。2阻燃及耐火电缆塑料绝缘阻燃及耐火电缆分级和要求第2部分：耐火电缆XF306.2-2007。该标准中将耐火级别分为8个级别。需要注意的是，该标准中仅对供火温度和燃烧产物做了详细的规定，对耐火时间并未提及。根据该标准的标记，系统也无耐火时间的标记，其默认受火时间按GBzT19216的要求仍为90min°除GBE9216外，根据额定电压0.6/1.kV及以下云母带矿物绝缘波纹铜护套电缆及终端GB/T34926-2017,试验时选用火焰温度为950"C1000°C,燃烧时间为18Omin。因此，对于设计耐火时间高于90min的系统，应注意明确电线电缆的耐火极限，选择合适的测试标准。展厅内的电线电缆，建议选择供火温度为950C1000"C,其他场所可以选择供火温度750°C800C的电线电缆。10.1.3室内疏散安全区需要考虑疏散过程中人员可能停留的时间比较长，因此，对其电线电缆的设计要求应适当提高。此处对非消防负荷电线和电缆的要求，参考民用建筑电气设计标准中对避难间的要求。10.2 消防应急照明与疏散指示10.2.2 特大型或大型标志灯，当显示的标志的高度为30OmnI时，安全出口的可视半径为45m;当显示的标志的高度为20Omm时，安全出口的可视半径为30m。在没有视觉遮挡的情况下，在可视半径范围内，可以不增设额外的疏散方向指示灯；但是在可视半径范围之外，需要按规范的要求，按间距不超过20m增设疏散方向指示灯。10.2.3 建筑设计防火规范GB50016中要求建筑面积大于8000m2的展览建筑、座位数超过3000个的体育馆增设保持视觉连续的灯光疏散指示标志。本条中对此类指示标志在建筑内的具体的设置位置和指向要求做进一步的规定。保持视觉连续的疏散指示标志主要设置于人员密集场所内部以及从此类场所通往安全出口的疏散路径中。后勤、设备、办公等区域和面枳不超过100om2的厅室内可不设置。部分大型厅、室内并无明确的疏散路线时，比如多功能厅，可以选择设置在主要的交通通道上，且不易被家具遮挡的位置。10.2.4 高大空间中在屋顶设置疏散照明较难保证地面的照度，且在火灾情况下，容易受到烟雾的影响。因此，当空间高度超过12.0m时，允许采用正常照明灯具，但应有单独的消防供电回路。10.2.5 2.6考虑到展览和体育建筑超大人流的特点，对公共区的疏散照明的最低水平照度在现行规范要求的基础上进行提升。10.3 火灾自动报警系统和消防控制室10.3.3在火灾时，视频安防监控系统可与火灾报警系统联动，并自动将火警现场图像传送至相应区域的消防控制室。
