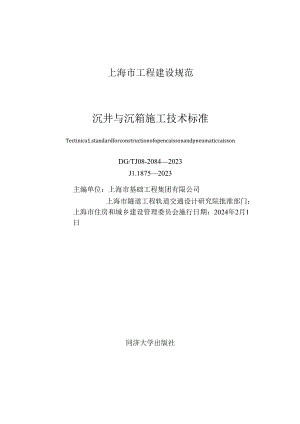

上海市工程建设规范沉井与沉箱施工技术标准Tectinica1.standardforconstructionofopencaissonandpneumaticcaissonDG/TJ08-20842023J1.18752023主编单位：上海市基础工程集团有限公司上海市隧道工程轨道交通设计研究院批准部门：上海市住房和城乡建设管理委员会施行日期：2024年2月1日同济大学出版社上海市住房和城乡建设管理委员会文件沪建标定（2023）403号上海市住房和城乡建设管理委员会关于批准沉井与沉箱施工技术标准为上海市工程建设规范的通知各有关单位：由上海市基础工程集团有限公司、上海市隧道工程轨道交通设计研究院主编的沉井与沉箱施工技术标准，经我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ0820842023,自2024年2月1日起实施，原沉井与气压沉箱施工技术规程DG/TJ0820842011同时废止。本标准由上海市住房和城乡建设管理委员会负责管理，上海市基础工程集团有限公司负责解释。上海市住房和城乡建设管理委员会2023年8月4H-XZ-fc1-刖百根据上海市住房和城乡建设管理委员会关于印发2020年上海市工程建设规范、建筑标准设计编制计划的通知（沪建标定（2019）752号）的要求，编制组经广泛调查研究，结合近年来软土地层中沉井、沉箱工程施工所积累的大量施工经验，在反复征求意见的基础上，完成了本标准的修订。本标准涵盖了沉井与沉箱施工技术方面的主要内容，标准的修订有利于促进沉井与沉箱技术进步、提高工程质量、确保工程安全。本标准的主要内容有：总则；术语和符号；基本规定；计算与验算：沉井与沉箱制作；沉井与沉箱的下沉与封底：质量控制与验收；环境监测；施工安全与环境保护。本次修订主要目的是更新现有工艺，加入压入式沉井与沉箱和水域沉井与沉箱的相关内容，修订的主要内容有：1 .增加部分压入式沉井与沉箱和水域沉井与沉箱的下沉计算:、封底混凝土验算、抗浮计算、井（箱）体的制作、压入系统的组成、压沉法下沉、钢沉井的制作与下沉、水域沉井与沉箱浮运及下沉、纠偏、质量控制与验收要求等。2 .修改部分本标准自2011年版发布以来，沉井与沉箱的工艺和设备不断更新换代，原有的计算与质量要求已无法满足现有的施工要求。对术语和符号、计算与验算、沉井与沉箱的制作、沉井与沉箱的施工、沉井与沉箱质量控制和验收、工程监测等章节均进行修订；并与国家、行业及上海现行相关标准协调，以确保能满足目前沉井与沉箱的施工要求。各单位及相关人员在执行本标准过程中，如有意见和建议，请反馈至上海市住房和城乡建设管理委员会（地址：上海市大沽路100号；邮编：200003;E-mai1.:ShjSbZg1.）,上海市基础工程集团有限公司（地址：上海市民星路231号；邮编：200433;E-mai1.:digua1.984）,上海市建筑建材业市场管理总站（地址：上海市小木桥路683号：邮编：200032;E-ma止ShgCbZ）,以供今后修订时参考。主编单位：上海市基础工程集团有限公司上海市隧道工程轨道交通设计研究院参编单位：上海交通大学上海建工集团股份有限公司上海市机械施工集团有限公司上海城建市政工程（集团）有限公司上海公路桥梁（集团）有限公司上海市水务建设工程安全质量监督中心站上海建工四建集团有限公司上海市城市排水有限公司上海公路投资建设发展有限公司上海城投兴港投资建设有限公司上海外高桥集团股份有限公司上海天复检测技术股份有限公司上海智平基础工程有限公司上海建工七建集团有限公司上海建工五建集团有限公司主要起草人：李耀良杨志豪陈锦剑王理想裘水根严国仙张海锋陈柳娟苏宇刘桂荣杨光辉李明广黄金明马华明张涛黄江川王建军李伟强江洪高博方卫陈晓晨姜小强赵国强李申杰李煜峰刘涛周锡芳张勇史富丽侯剑锋石盛玉甄亮吴华柒赵培方思倩金少态林巧韩举宇孙梦洋主要审查人：应惠清周质炎葛金科梁志荣沈庞勇张中杰秦夏强上海市建筑建材业市场管理总站1总则12术语和符号22.1术语22.2符号33基本规定84计算与验算104.1 一般规定104.2 混凝土垫层及砂垫层104.3 摩阻力124.4 下沉计算134.5 压入式沉井与沉箱154.6 水域沉井与沉箱164.7 封底混凝土214.8 抗浮计算225沉井与沉箱制作245.1 一般规定245.2 垫层施工255.3 沉井制作265.4 沉箱制作275.5 压入式沉井与沉箱压入系统285.6 水域沉井与沉箱制作306沉井与沉箱的下沉与封底326.1 一般规定326.2 沉井排水下沉336.3 沉井不排水下沉346.4 沉箱下沉356.5 压入式沉井与沉箱下沉366.6 水域沉井与沉箱浮运及下沉386.7 助沉与纠偏396.8 封底427质量控制与验收447.1 一般规定447.2 沉井与沉箱制作457.3 沉井与沉箱终沉与封底488环境监测518.1 一般规定518.2 监测与预警528.3 监测资料549施工安全与环境保护569.1 一般规定569.2 施工安全569.3 环境保护57本标准用词说明59引用标准名录60本标准上一版编制单位及人员信息61条文说明63Contents1 Genera1.provisions12 Termsandsymbo1.s22.1 Terms22.2 Symbo1.s33 Basicrequirements84 Ca1.cu1.ationandchecking104.1 Genera1.requirements104.2 Concretecushionandsandcushion104.3 Frictionresistance124.4 Sinkingca1.cu1.ation134.5 Press-inopencaissonandpneumaticcaisson154.6 Wateropencaissonandpneumaticcaisson164.7 Bottomsea1.ingconcrete214.8 Anti-f1.oatingca1.cu1.ation225 Fabricationofopencaissonandpneumaticcaisson245.1 Genera1.requirements245.2 Cushionconstruction255.3 Castproductionofopencaisson265.4 Castproductionofpneumaticcaisson275.5 Press-insystemofopencaissonandpneumaticcaisson285.6 Castproductionofwateropencaissonandpneumaticcaisson306 Sinkingandbottomsca1.ingofopencaissonandpneumaticcaisson326.1 Genera1.requirements326.2 Drainagesinkingofopencaisson336.3 Opencaissonsinkingunderundrainedcondition346.4 SinkingOfpneumaticcaisson356.5 Sinkingbypress-inopencaissonandpneumaticcaisson366.6 F1.oatingandsinkingofwa1.eropencaissonandpneumaticcaisson386.7 He1.pingsinkingandrectifyingdeviation396.8 Bottomsea1.ing427 Qua1.itycontro1.andacceptance447.1 Genera1.requirements447.2 Castp111.uctionofopencaissonandpneumaticcaisson457.3 Fina1.sinkingandbottomsea1.ingofopencaissonandpneumaticcaisson488 Environmenta1.monitoring518.1 Genera1.requirements518.2 Monitoringanda1.arm528.3 Monitoringdata549 Constructionsafetyandenvironmenta1.protection569.1 Genera1.requirements569.2 Constmctionsafety569.3 Environmenta1.protection57Exp1.anationofwordinginthisstandard591.istofquotedstandards60Standard-settingunitsandpersonne1.ofthepreviousversion61Exp1.anationofprovisions63沉方式。6. 1.10沉箱下沉前，应配备工地内部的通信联络设备，确保通信畅通。6.2沉井排水下沉6.2.1 沉井采用排水法下沉时，应认真分析工程水文地质资料，进行现场抽水试验，并制定降水方案。排水下沉过程中，应监测周边建（构）筑物和地下管线等变化情况。6.2.2 2.2排水法下沉时，应根据现场情况选用机械挖土或高压泵冲泥等下沉方法。6.2.3 沉井下沉挖土时应符合下列规定：1下沉时应分层、均匀、对称进行挖土作业。2下沉系数较大时应先挖中间部分，保留刃脚周围土体。3下沉系数较小时宜采取助沉措施。6.2.4 应在沉井外壁沿竖向标出刻度尺，并应连续测得沉井下沉深度和倾斜状态。6.2.5 沉井在下沉到临近设计标高时，应控制高差及下沉速度，卜沉深度距设计标高应预留30mm100mm的余量。6.2.6 沉井的助沉应根据地质情况及下沉系数选择泥浆套、空气幕或其他助沉措施。6.2.7 2.7沉井下沉应及时测量、及时纠偏，且宜采用自动测量系统；初期下沉阶段以及下沉至距设计标高2m时，应提高观测频率。6.2.8 对邻近河道边的沉井下沉，施工前应探明沉井刃脚底部的地层情况，并采取必要的措施防止沉井起沉后发生倾斜。6.2.9 2.9沉井下沉过程中的允许偏差应符合表6.2.9的规定。第6.2.3条6.2.7条、第6.2.9条的规定。6.4沉箱下沉6. 4.1沉箱卜沉施工前应符合卜列规定：1设备已经安装完成，且架设牢固。2沉箱施工前对遥控挖土机械、高压舱、出土设备及测量、监控设备仪器等进行调试。3通过底板的管路均已连接且密封。4箱壁混凝土已达到设计强度。6.4.2沉箱工作室高度应能满足机械操作的要求，且工作室高度不宜低于2.5mo6.4.3沉箱工作室内的气压应符合下列规定：1沉箱宜在下沉至地下水位以下0.5m1.Om时开始加气。2沉箱在初期下沉时，可根据箱体受力及气压大小设置混凝土支座以承托上部荷载。3施工时应维持工作室内气压的稳定，并应根据沉箱外地下水位实时调整气压大小，保持平衡。4沉箱在穿越砂性土等渗透性较高土层时，应维持气压略低于地下水位的水压。6.4.4施工现场必须配备备用供气设备及备用电源，并确保备用供气设备、备用电源匹配适用。6.4.5沉箱施工作业人员从常压进入高压或从高压回到常压必须符合国家卫生安全、职业健康等有关规定。6.4.6沉箱挖土和出土应符合下列规定：1挖土设备的型号和数量可根据施工区域的土质情况及挖土设备的挖掘范围等综合确定。6 .5.2当采用反顶反力系统时，应在下沉前对每根钢绞线或钢杆件实施预张拉，张拉力应统一且不小于20kN。7 .5.3压入式沉井下沉宜采用不排水下沉工艺，应根据工程地质和水文地质资料制定合理施工控制参数。6.5.4压入式沉井与沉箱下沉应符合下列规定：1挖土应围绕结构实体由中心向周边，分层、均匀、对称进行。2顶进系统在取土过程中应按照需要反复启动，并使连接体系处于受拉状态。6.5.5下沉初始阶段压入系统宜以控制下沉姿态为主。6.5.6反顶反力系统中的钢绞线或钢杆件发生松弛影响压沉时，应重新张拉。6.5.7下沉纠偏宜采取局部加大顶进压力的措施，并通过挖土纠偏及减阻纠偏进行辅助。6.5.8采用空气幕减阻措施时，应控制开启频率及时间：若井内发生漏气，应暂停使用。6.5.9沉井与沉箱接高或终沉前应根据实际情况采用设定的压沉力将沉井与沉箱压入，随后拆除相关设备并进行维护。6.5.10根据抗浮需要，宜在完成封底及侧壁注入水泥浆后再拆除相关压入设备。6.5.11对于直径大于35m的钢沉井宜采用压入系统卜沉，其要求应符合本节相关规定：对于直径不大于3.5m的钢沉井应采用机械下沉，当采用摇管机下沉时应符合下列规定：1施工前应开挖工作坑，查明工作坑周边4倍下沉深度范围内的地下管线情况。2钢沉井摇管下沉前，摇管机中心应与井位中心对齐。3钢沉井宜先摇管至设计标高后再进行地基加固及土体开挖，取土结束并将井内渗水抽干后应立即进行封底。6.5.12压入式沉井与沉箱采用预制结构施工时，压入系统宜采位法。2布置锚锭体系时，应使各锚绳受力均匀，锚绳规格和长度宜相同；同时就位着床时需注意水位涨落对锚碇体系的影响。3浮运沉井与浮运沉箱准确定位着床后，应及时向井（箱）壁、井（箱）格内对称、均匀地灌水、灌筑混凝土或压重。4就位与下沉过程中应测量浮运沉井与浮运沉箱的高程、平面位置、垂直度、扭转等状况。5在沉井与沉箱浮运、下沉的任何时间内，露出水面的高度均不应小于1m.并应考虑预留防浪高度或设置防浪措施。6浮运沉井与浮运沉箱的接高制作与下沉应符合本标准第5.6节的相关规定。6.6.5浮运沉井与浮运沉箱的防冲刷应符合下列规定：1浮运沉井与浮运沉箱下沉过程中应加强对附近河床冲刷情况的观察，发现问题及时向井（箱）壁四周抛压沙袋或块石。2沉井着床后应采取措施使其尽快下沉，并加强对沉井上游侧冲刷情况的观测和沉井平面位置及偏斜的检查，发现问题时立即采取措施并予以调整。3水中特大沉井施工宜在沉井施工前进行河床防冲刷数学模型或水工模型模拟分析计算，并制定着床及下沉措施。6.6.6 浮运沉井与浮运沉箱周边应设置防撞措施，必要时安排巡逻艇巡视，严防船舶及漂流物等撞击。6.6.7 浮运沉井与浮运沉箱在浮运、就位及下沉过程中，沉井和沉箱上应设置防撞警示灯，并满足海事和航标管理部门的要求，防止夜间船舶碰撞沉井与沉箱事故发生。6.7助沉与纠偏1.1.1 7.1下沉困难时，应采取合理助沉措施。助沉措施可选择下列一种或多种方法：】触变泥浆套助沉。2空气幕助沉。3射水助沉。4井壁侧挖土或破土助沉。5压重助沉。1.1.2 沉井或沉箱注浆孔、气幕孔等助沉措施应在外井壁等距设置。1.1.3 触变泥浆隔离层的厚度宜为150mm20()mm。根据沉井下沉时通过的不同土层，其物理力学指标要求可按表6.7.3选用。表6.7.3触变泥浆的物理力学性能指标指标砂粉质黏土黏土密度(g/cm31.20-1.251.10-1.201.10-1.15钻度(三)30-1022-3020-25PH值>828含砂率(%)<434a7.4采用触变泥浆套助沉及纠偏施工时，应符合下列规定：1井外壁应做成台阶形，台阶宽度宜为100mm200nine2在沉井下沉到设计标高后，泥浆套应按设计要求处理，宜采用水泥浆、水泥砂浆或其他固结材料来置换触变泥浆。6.7.5采用空气幕助沉及纠偏施工时，应符合下列规定：1空气幕压力值宜取最深喷气孔处理论水压力的1.6倍，每个气龛的供气量宜为0023m3min,施工前应设置空压机和储气包，在刃脚外踏面处应设置密封装置。2压气顺序应自上而下进行，关气时则应自下而上进行。3气龛的形状宜为倒梯形，喷气孔的直径宜为Imnr3mm,且1.5m3m范围内宜设置2个喷气孔，刃脚以上3m内不宜设置喷气孔。4空气幕助沉时间应根据实际情况确定，并不宜超过2ho6. 7.6采用桩基压沉时，应符合下列规定：1开始卜.沉前，助沉系统应安装到位，并检查连接的可靠性。2反压桩的抗拔力应满足助沉压力的要求。6.7.7采用压重法助沉时，应均匀对称加重。堆载应确保下沉施工的空间及作业人员的安全。6.7.8下沉过程易发生帧斜、水平位移及旋转等偏差，纠偏前应认真分析产生偏转倾斜的原因。6.7.9下沉过程中应进行井体及箱体位置、倾斜及受力状况等的监测工作；特殊工况时，应提高监测频率。6.7.10沉井卜.沉过程中的允许偏差应符合本标准表6.2.9的规定；沉箱下沉过程中的允许偏差应符合本标准表6.4.9的规定。6.7.11当沉井与沉箱偏差达到本标准表6.2.9和表6.4.9中最大允许值的"4时，应立即纠偏。6.7.12沉井与沉箱纠偏应勤测勤纠，并宜采用小角度纠偏，避免纠偏幅度过大。6.7.13沉井与沉箱在下沉过程中发生倾斜偏转时，可选用下列一种或几种方法进行纠偏：1井内挖土纠偏。2降低局部侧壁摩阻力纠偏。3增加堆载或偏心压重纠偏。4地锚十牵引系统纠偏。5千斤顶顶推系统纠偏。6井外单侧挖土纠偏。7对角线两脚除、填土纠偏。8先倾后直法纠偏。6.8封底6.8.1沉井与沉箱下沉至设计标高后，应在封底前8h内每小时测1次沉降量，8h的累计自沉量不应大于10mm方可进行封底。沉井可根据现场实际情况和抗浮等要求选择干封底或水下封底。6.8.2 沉井采用干封底施工时应符合下列规定：1沉井基底土面应全部挖至设计标高，混凝土凿毛处应洗刷干净。2在井内应设置集水井，并不间断抽除积水与排气，井内积水应排干，集水井应在底板混凝土达到设计强度及满足抗浮要求后进行封闭。3封底应分格对称进行。4封底混凝土强度等级达到设计要求后方可停止降水。6.8.3 沉井采用水下封底时应符合下列规定：1基底为软土层时应清除井底浮泥，修整锅底，铺填碎石垫层。2封底混凝土与井壁结合处应洗刷干净。3水下封底混凝土应在沉井全部底面积上连续浇筑。直径或宽度不大于10m的沉井宜次浇筑，直径或宽度大于10m的沉井宜分仓浇筑。4水下封底混凝土在使用多根导管浇筑时，每根导管的停歇时间不宜超过15Inin20min。5水下封底混凝土达到设计强度后，方可抽除沉井内的水。抽水时不宜多泵急抽。6. 8.4沉箱封底混凝土浇筑应符合下列规定：1混凝土导管应进行气密性试验，并应在导管上设置闸门。2封底浇筑顺序应从刃脚处向中间对称浇筑。3在封底混凝土浇筑的过程中应维持工作室内气压的稳定。6.8.5沉箱封底混凝土达到设计强度后方可停止供气，封底后再进行底板预留孔的封堵。6.8.6沉箱封底混凝土应采用自密实混凝土，且应保持混凝土浇筑的连续性，封底结束后应通过底板处预埋注浆管按要求注入水泥浆。7质量控制与验收7. 1一般规定8. 1.1沉井与沉箱的主体结构应组织质量验收，其主控项目应包含下列内容：1混凝土沉井与沉箱的原材料质量或钢沉井与沉箱板材质量。2混凝土沉井与沉箱井壁、底板、沉箱顶板的钢筋安装及连接。3混凝土强度和抗渗等级。4钢沉井与沉箱板材的拼装及焊接质量。5终沉后刃脚平均标高。6终沉后刃脚中心线平面位移。7终沉后顶平面任意两点的最大高差。1.1.2 1.2沉井与沉箱制作使用的钢筋、电焊条、钢筋机械连接接头、混凝土的质量保证资料应齐全，并应符合现行国家有关标准的规定和设计要求。1.1.3 沉井与沉箱工程混凝土结构的质量验收应符合现行国家标准建筑地基基础工程施工质量验收标准GB50202、混凝土结构工程施工质量验收规范GB50204及地下防水工程质量验收规范GB50208的规定。1.1.4 钢沉井与沉箱制作质量控制与验收应符合现行国家标准钢结构工程施工质量验收标准GB50205的规定。1.1.5 沉井与沉箱混凝土浇筑前，应对模板的位置、尺寸和密封性以及钢筋、预埋件、预留洞口的位置进行检查及验收。1.1.6 沉井与沉箱拆模后应进行混凝土的外观质量检查，符合要求且混凝土强度和抗渗检测合格后方可下沉。浮运沉井或沉箱应进行起浮可能性检查。1.1.7 1.7沉井与沉箱下沉过程中应对下沉偏差进行检验。7.2沉井与沉箱制作7. 2.1砂垫层的施工质量应符合现行国家标准建筑地基基础工程施工质量验收标准GB50202的规定，并应符合下列规定：I砂垫层应做颗粒级配试验，每个单体工程不应少于1组。2砂垫层每层的压实系数应达到设计要求；设计无特殊要求时，压实系数应达到0.93。3压实系数的检验点应按照铺筑的层数进行分层布设，按环边铺设时每IOm不应少于1个点；满堂铺设时每50nV不应少于1个点，且每个单体工程不应少于3个点。4压实系数可采用钢钎贯入度法检验。5砂垫层厚度不应小于设计厚度，每50m2应布设检验点不少于1个，且每个单体工程不应少于4个点。7.2.2混凝土垫层的施工质量检验应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的规定，并应符合下列规定：1混凝土强度试件不得少于1组。2混凝土表面不得有严重缺陷，表面平整度不应大于511mo3位置和尺寸偏差的检查数量，每边不应少于1处，且每个单体工程不应少于3处。7.2.3沉井与沉箱结构制作的允许偏差应符合表7.2.3的规定。表7.23沉井与沉箱结构制作允许偏差序号检查项目允许偏差或允许假检查数显检脸方法范囹点数1氏度（mm）士0.5%1.j且W100每边2尺量2宽度（nm）±0.5%B1.且W50每边2尺量3高度（11H）+30每边3尺接EI形沉井或沉箱不少于4点4直径（圆形沉井或沉箱）（mm）±0.5%D且W100每节2（互相垂直）尺量5对角线（ImOt.5%线长且W1.OO2尺量（两端、中间各取1点）6井壁、隔培厚度（mm）±15每边3尺重圈形沉井或沉箱不少于4点7井壁、隔堵垂直度（11m）0.1%每边2经纬仪或线垂测量形沉井或沉箱不少于4点8预埋件中心线位置（mm）±20每件1尺量9预用孔（洞位移（nun）±20每件1尺量每孔（洞）1注：I1.2为设计沉井与沉箱的长度（mm）;B2为设计沉井与沉箱的宽度（mm）;D1为设计沉井与沉箱的直径（廊）出2为设计沉井与沉箱井壁、隔墙的高度（mm）.2检查中心线位置时，应沿纵、横两个方向测量，并取其中的较大值。301形沉井与沉箱对角线指互相垂直的两条直径。7.2.4水域沉井与沉箱结构制作的允许偏差应符合表7.2.4的规定。序号检杳项目允许偏差或允许值检查数量检验方法范国点数1长度（mm）±0.5U2且W120每边2尺里2宽度(nun)±0.5%且W120每边2尺量3直径（网形沉井或沉箱）（mm）±1.*D且W120每节2（互相垂直）尺量4对角线（的）士战线长且W1802尺量（两端、中间各取1点）5井壁壁度（mm）混凝土+40-30每边3尺量钢壳和钢筋混凝土±15恻形沉井或沉箱不少于4点6沉井或沉笫刃脚而程（曲）符合设计要求每个4尺量7生大倾斜度（纵、横向）（mm）0.1.%1.1.,每边1经纬仪或线垂测量圆形沉井或沉箱不少于4点8中心偏位（纵、横向）（皿）就地制作下沉IHII2每边1尺量水中下沉1.¾1.1.每边i9平面扭转角（°）就地制作下沉1每角1经纬仪或线垂测激水中下沉2每角1注：11.z为设计水域沉井与沉箱长度（mm）;Bz为设计水域沉井与沉箱宽度（mm）jD1为设计水域沉井与沉箱的直径为设计水域沉井与沉箱的高度（mm）.2时于钢沉井与沉箱及结构构造、拼装等方面有特殊要求的沉井与沉箱，其平面尺寸允许偏差值应按照设计要求确定。3井（箱）壁的表面应平滑、不外凸，且不得顺斜04EI形沉井与沉箱时角线指互相垂直的两条直径。7.3沉井与沉箱终沉与封底7.3.1沉井终沉后的允许偏差应符合表7.3.1的规定。表7.3.1沉井终沉后允许偏差序号检查项目允许偏差或允许值检查数量检脸法范圉点数1力脚平均标高(廊)±100每座4水准仪测盘2力脚中心线平面位移(mm)H,10)<1.ftf1.j每边1经纬仪测量1.1.j<10m100每边1经纬仪测量3四角中任意两角商差1.1.UOm<1.%1.且300每角2水准仪测取1.,<10m100每角2水准仪测成注：H3为下沉总深度(mm).系指下沉前后刃脚之高差：1.1为矩形沉井任意两角的距离，或圆形沉井任这两条互相垂直的直径(mm)。7.3.2沉箱终沉后的允许偏差应符合表7.3.2的规定。表73.2沉箱终沉后允许偏差序号检荏项目允许偏差或允许值检查数量检验方法范闱点数1刃脚平均标高(三)±50每座4水准仪测宓2力脚中心线平面位移(m1110m<0.5ttfij每边1经纬仪测批1.1.3<10m50每边1经纬仪测量3四角中任意两角高差(ran)1.IEOn<0.5且W150得用2水准仪测量1.<10m50每角2水准仪测量注：%为下沉总深度(mm),系指下沉前后刃脚之高差：1”为矩形沉箱任意两角的距离，或圆形沉箱任意两条瓦相垂直的直径。7.3.3压入式沉井与沉箱终沉后的允许偏差应符合表7.3.3的规定。-48表7.3.3压入式沉井与沉箱终沉后允许偏差序号检查项目允许偏差或允许值检查数星检皴方法范围点数1刃脚平均标高(mm)±70每座4水准仪测量2刃脚中心线平面位移(mm)HJIOni<0.7ttf1.,每边1经纬仪测量H3<10m70每边1经纬仪测量3四角中任意两角高差(nm)h10B1.<0.7%h且W200每角2水准仪测量1.1<10m70每角2水准仪测量:注：H3为下沉总深度(mm系指下沉前后刃脚之高差：1.1.为矩形沉箱任意两角的距离，或网形三任意两条互利捶直的直径.7.3.4水域沉井与沉箱终沉后的允许偏差应符合表7.3.4的规定。表7.3.4水域沉井与沉箱终沉后允许偏差序号捡查项目允许偏差或允许值检查数量检验方法范国点数1刃脚平均标高(mn)150am每座4水准仪测量2中心偏位(纵、横向)(mm)就地制作下沉<1三2每边1经纬仪测量水中下沉师2且S250每边1经纬仪测量3最大倾斜度(纵、横向)(mm)符介设计要求每边1经纬仪或线垂测量4平面扭转角°)就地制作下沉1每角1经纬仪或线垂测量水中下沉2每角1经纬仪或线垂测量注：H2为设口水域沉井与沉箱的高度(mm)。7.3.5沉井与沉箱封底前应检查锅底标高，标高应符合设计文件的规定。7.3.6封底混凝土强度和厚度应满足设计要求，其施工质量检验应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的规定。7. 3.7封底结束后，应对底板与井壁接缝防水进行检验，防水标准应符合现行国家标准地下防水工程质量验收规范GB50208的规定。8环境监测8. 1一般规定8.1.1沉井与沉箱施工前，应根据周边环境编制监测方案，施工过程中，应对周边环境安全进行有效监测。8.1.2沉井与沉箱监测宜按现行上海市工程建设规范基坑工程施工监测规程DG/TJ082001和基坑工程技术标准DG/TJ08-61执行。工程保护监测范围应根据环境保护要求确定，宜为沉井与沉箱边线外2倍4倍的沉井、沉箱下沉深度，并应符合工程保护范围的规定，或按工程设计要求确定。8.1.3沉井与沉箱监测项目应根据结构特点、施工工艺、地质条件、环境保护等级等确定，可根据表8.1.3进行选择。表8.1.3沉井与沉箱环境监测项目监测项目项目选择监测项目项目选择建（构）筑物沉降、裂缝建筑物倾斜O地表土体沉降J土体水平位移（测斜）O地下管线位移土体分层沉降地下水位J孔隙水压力O注：J为（颁颐为您顾目，可按时侬求选第8.1.4监测单位编写监测方案前，应了解委托方和相关单位对监测工作的要求，并进行现场踏勘，搜集、分析和利用已有资料。沉井与沉箱施工前应根据沉井与沉箱工程特点、环境保护和监测技术要求编制监测方案。监测方案应包括下列内容：1沉井与沉箱工程概况。2场地工程地质条件、水文地质条件及周边环境状况。3监测目的及监测依据。4工程监测等级。5工程潜在风险与对应监测措施。6监测项目、测点布置、监测方法及精度。7监测人员组成和主要仪胖设备。8监测频率、监测数据的记录、处理与反馈制度。9各监测项目的预警值及异常情况卜的监测措施。8.1.5 当沉井与沉箱邻近重要建（构）筑物和管线、历史文物、近代优秀建筑、地铁、隧道、城市生命线工程或附近存在有特殊要求的仪器设备时，应按相关管理部门的要求增加监测项目。8.1.6 沉井与沉箱位置距河流水系的距离较近时，应增加地下水位监测，并应对防汛墙和大堤进行沉降监测。防汛墙和大堤的沉降监测点设置应得到相关部门的确认。8.1.7 监测单位应严格实施监测方案，及时分析、处理监测数据，并应将监测结果和评价及时通知委托方及相关单位。8.1.8 监测仪器应在校验的有效期内，并应定期检查和保养，仪器性能应完好。8.1.9 监测点的布置应由沉井与沉箱工程环境保护要求、周边邻近建（构）筑物性质、地下管线现状、沉井与沉箱的类型及形状、位置以及挖土方案、施工进度等因素综合确定。8.1.10 1.10监测数据应能反映沉井与沉箱和周边被监测对象的受力、变形的变化趋势，同时为设计和施工提供正确的数据和分析意见。8.1.11 监测点应严格按经审批的监测方案布置，埋设成活率应满足工程监测需要：重要监测点损坏后应及时修复或重布，施工过程中应做好监测点的保护工作，必要时设置监测点的保护装置或保护措施。8.2监测与预警8.2.1 沉井与沉箱工作坑开挖前7d应完成监测项目初始值测-52定，并应取2次3次观测平均值作为该监测项目初始值。工程监测的现场记录内容应真实、规范，并妥善保管。8.2.2 2.2周边环境监测点布置应根据沉井与沉箱工程监测等级、周边临近建（构）筑物性质、地下首线现状等确定，宜按现行上海市工程建设规范基坑工程施工监测规程DG/TJ08-2001中对环境保护的要求执行。8.2.3 监测频率宜根据工程性质、施工工况及环境保护等级按表8.2.3的规定执行：若监测项目的H变化量较大，应适当加密。表8.2.3周边环境监测频率下沉工况监测频率下沉前至少测3次初值下沉过程1次/d;如监测数据超过预警值，应2次/d结构接高过程1次/1d封底过程1次/d:如监测数据超过预警俯，应2次/d封底结束后7d-30d1次/3d后期30d60d1次/15d8.2.4周边环境监测项目的预警值应根据监测对象的主管部门要求进行确定；当无明确要求时，可参考表8.2.4的规定。表8.24周边环境监控预警值监测对象报警值变化速率（WnZd）累计值GmO需注1地下水水位变化50010002地下管线位移刚性管线压力1310-20宜采用直接观察点数据非压力3-510-30柔性管线3510-403邻近建（构）筑物1-310-304裂缝宽度建（构）筑物持续发展1.53.0地表持续发展10-15注：建（构）筑物整体倾斜度累计值达到2/1000或倾斜速度连续:M大于0.OOO1.IUZd（Ht为承重结构度）时应报警。8.2.5沉井与沉箱施工过程中应加强时周边的巡视，当出现下列情况之一时，应立即通报各相关单位，协商处理，同时应提高监测频率：1监测数据达到预警值；2监测数据变化较大或速率加快；3存在勘察未发现的不良工程地质现象；4沉井与沉箱附近地面荷载突变或超过设计限值；5周边地面突发较大沉降或出现严重开裂；6邻近建（构）筑物突发较大沉降、不均匀沉降或出现严重开裂。8.3监测资料1. 3.1监测资料包括现场监测记录和技术成果文件，其中现场监测记录包括外业观测记录、现场巡检记录、视频及仪器电子数据资料等，监测技术成果文件包括监测方案、监测H报表（速报）、监测中间报告（阶段报告）和最终监测报告（总结报告）。8. 3.2监测技术成果文件的内容应符合现行上海市工程建设规范基坑工程施工监测规程DGfTJOS-2001的有关规定。9. 3.3监测数据的处理与信息反馈宜采用专门的数据处理与管理软件，实现监测数据采集、处理、分析、查询和管理的一体化以及监测成果的可视化。10. 3.4监测结束后应编写完整的监测报告，其包括下列内容：1工程概况。2监测依据。3监测项目。4测点布置。5监测设备和监测方法。-546监测频率与监测预警值。7监测项目全过程的发展变化分析及整体评述。8监测工作结论与建议。9施工安全与环境保护9.1一
