GB-T451.3-2024纸和纸板厚度的测定.docx

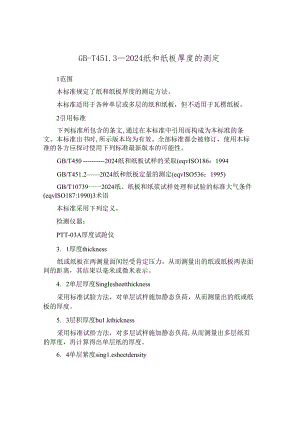

GB-T451.32024纸和纸板厚度的测定1范围本标准规定了纸和纸板厚度的测定方法。本标准适用于各种单层或多层的纸和纸板，但不适用于瓦楞纸板。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出书时,所示版本均为有效。全部标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4502024纸和纸板试样的采取(eqvISO186：1994GB/T451.22024纸和纸板定量的测定(eqvISO536：1995)GB/T10739一一2024纸、纸板和纸浆试样处理和试验的标准大气条件(eqvISO187:1990)3术语本标准采用下列定义。检测仪器：PTT-03A厚度试跄仪3. 1厚度thickness纸或纸板在两测量面间经受肯定压力，从而测量出的纸或纸板两表面间的距离，其结果以毫米或微米表示。4. 2单层厚度SingIesheetthickness采用标准试脸方法，对单层试样施加静态负荷，从而测量出的纸或纸板的厚度。5. 3层积厚度bu1.kthickness采用标准试舲方法，对多层试样施加静态负荷,从而测量出多层纸页的厚度，再计算得出单层纸的厚度。6. 4单层紧度sing1.esheetdensity单位体积纸或纸板的质量，由单层厚度计算得出，以克每立方厘米表不。7. 5层积紧度bu1.kdensi1.y单位体积纸或纸板的质量，由层积厚度计算得出，以克每立方厘米表示。注：单层厚度常简称为厚度.单层紧度常简称为紧度。4原理7.1 在规定的件态负荷下用符合精度要求的厚度计,依据试验要求测量出单张纸页或一我纸页的厚度，分别以单层厚度或层积厚度来表示结果。7.2 依据纸或纸板的定量和单层厚度或层积厚度，分别计算出单层紧度或层积紧度。5仪器测定要求厚度仪装有两个相互平行的圆形测量面，将纸或纸板放入两测量面间进行测量。测量过程中测量面间的压力应为(100i10)kPa,采用恒定荷重的方法，以确保两测量面间的压力均匀，偏差应在规定范围内。特殊纸或纸板按产品标准的规定，可采用不同压力进行测定。两个测量面枸成厚度计的主体，即一个测量面被固定，另一个测量面能沿其垂直方向移动。其中一个测量面的直径为(16.00.5)mm,另一个测量面的直径不应小于此值，这样在测量厚度时受压测量面积通常为200mm2.当厚度计的读数为零时，较小的测量面的整个平面应与较大测量面接触。厚度计的性能要求，厚度计应符合表1的规定。6试样的采取试样的采取应按GB/T450的规定进行，平均样品的张数应不少于5张。7试样处理按GB/T10739进行温湿处理。8厚度计的校脸常用的厚度计需定期校准其示值重复性误差、示值误差及两测量面间的压力和平行度。当测量薄型纸时,应在测试温度下校对厚度计。9试脸步腺9.1 单层厚度的测定将五张样品沿纵向对折，形成10层。然后沿横向切取两叠1/10（）m2的试样，共计20片试样。用厚度计分别测定每片试样的厚度值，每片试样应测定一个点。假如测定单层紧度,应用天平称取20片试样的质量，并按GB/T451.2计算出定量。9.2 层积厚度的测定从所抽取的五张样品上切取40片试样，每10片一叠均正面朝上层叠起来，制备成四叠试样。用厚度计分别测定四叠试样的厚度值.每一段测定三个点。假如测定层积紧度，应用天平称取40片试样的质量，并按GB/T451.2计算出定量。9.3 .横幡厚度差的测定随机抽取一整张纸页，沿横向纸幅均匀切取不少于六片试样，用厚度计分别测定每片试样的厚度值。每片试样测定三个点,取其平均值作为该片试样的测定结果。9.4 测定过程首先调好仪器零点，将试样放入张开的测量面间。测试时渐渐地以低于3mm/s的速度将另一测量面轻轻地移到试样上,注意应避开产生任何撞击作用。待指示值稳定后，但应在纸被“压陷”下去前读数，通常在（25）s内完成读数，应避开人为地对厚度计施加任何压力。10结果的表示10.1厚度计算每片试样的厚度平均值，得到单层厚度。计算多层厚度的平均值，再除以层数,得到层积厚度。厚度均以亳米或微米表示，修约至三位有效数字（对于过薄的纸，可按产品标准取有效数字）。10.2横幅厚度差肯定横幅厚度差与相对横幅厚度差分别按式（1）和式（2）进行计算。
