GB_T 42379-2023 移动真冰场技术规范.docx

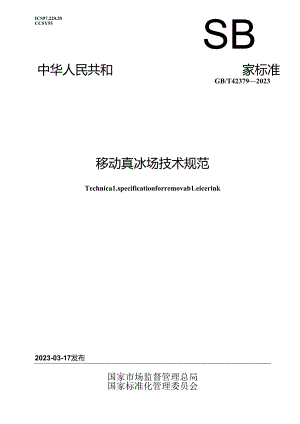

ICS97.220.20CCSY55SB中华人民共和家标准GB/T423792023移动真冰场技术规范Technica1.specificationforremovab1.eicerink2023-03-17发布国家市场监督管理总局国家标准化管理委员会目次前三I1.1.I范围I2规范性引用文件13术谱和定义I4要求14.1 基本要求I4.2 选址24.3 沐面尺寸24.4 移动其冰场的场地24.5 阚挡44.6 防护措施54.7 电气55忒骏方法55.1 选址55,2冰面尺寸55.3 移动出冰场的场地55.4 困档65.5 防护措施75.6 电气76标志、符号和使用说明76.1 标志和符号76.2 使用说明7参考文献8本文件按照GBrr1.1-2020标准化工作导则第1部分：标准化文件的结构和起草现则的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任.本文件由全国体育用品标准化技术委员会(SAGTC291)提出并归11.本文件起草单位：澳瑞特体育产业股份有限公司、浙江大丰体方设得有限公司、齐齐哈尔黑龙国际冰雪装备有限公司、中国体育用品业联合会、北京中冷通质僦认证中心有限公司、济宇市标准信息技术中心.本文件主要起草人：殷福生、於和运、郑小杰、张小晶、宋阳、夏武、郭勇、郑文富、宋吉瑞、武爱军.李环宇.I1.1.移动真冰场技术规范1%a本文件规定了移动真冰场的要求、跳方法、标志、符号和使H1.说明。本文件适用丁冰球、短道速滑、花样滑冰、冰布等冰游动项目的训练、教学、业余比赛及娱乐用的移动式冰场.2规雌引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注F1期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本(包括所有的修改单)适用干本文件。GB2894安全标志及其使用导购GB8624-2012建筑材料及制M燃烧性能分级GBT8626建筑材料可燃性试验方法GB,T9237制冷系统及热泵安全与环境要求GBjTIO(X)I.1公共信息图形符号第1部分：通用符号GB/T101.4公共信息图形符号笫4部分：运动健力符号GB"20284建筑材料或制品的单体燃烧试验JGJ153体育场馆照明设计及检测标准SDT2311998聚乙烯(PE)土工胺防渗工程技术规范3 *三KX下列术语和定义适用于木文件。3.1移动真冰场removab1.eicerink由易拆装并可重或使用的结构件组装而成，并通过自然结冰或人工制冷结冰形成的场地。3.2自bX4draovab1.eiceTiriCcspeb1.eCfnatura1.1.yfreezing以环境温度制成冰面的移动真沐场(3.1)。3.3人工制冷移动J1.冰场refrigerationremovab1.eicvrink采用制冷系统制成冰面的移动真冰场(3.1)°44.1 基本要求移动式冰场应采用旎由复拆袋的结构,便于座发安装使用和易地农建,拆除后可恢复安笠场所原貌。4.2移动直冰场的场地选址应满足包括但不限F卜列条件：a）位干交通方便.便于安全疏散的地盘：b）有通往场地外用的独立出入口；C）边界距架空高、低压电线的水平距离应不小于8m;d）边界距热液管道的矩窗应不小于3m,如无法满足，应采取有效措俺防止热源向场地传递热用e)ng)h).O远向易燃易爆和有卓有吉的物品；周边应有便于使用的供水、排水系统；环境温度应与场地制冷方式、（史用时段、保温设施等相适应：地面承电力应满足设施安装要求：附近应有安全可能的电源，且电源功率应满足场地设施功率要求：j）不应占用消防通道：k）周边不应有可能伤及人身安全的潜在危险源.4.3 冰面尺寸移动真球场的冰面面枳宜不小于300面,-I-I移动真冰场的场地1 .-1.1.1自然结冰移动出冰场的场地应由防水层、冰层、他坪或人工搭建的平台、防水层、冰层和地坪殂成.其弟加层次应为：防水层-冰层-地坪（见图E）.或人工搭建的平台防水层-冰层-地坪（见图1.b）0b）结构示意图标JI序兆照1J三:2防水层；3人工搭建的平台:4研，S1.翻陈暮动IW场的场地国际Bf1.B4.4.1.2人工制冷格动其冰场的场地隔由隔热层、防水层、制冷管组、沐层和地坪或人工搭建的平台、陷热层、防水层、制冷管组、冰层和地坪组成.其弟加层次应为：隔热层一防水层一制冷管组一冰层T蝌（见图2a）.或人工搭建的平台一隔热层一防水层一制冷管组一冰层一地坪见图2b）。a)结构示意图和;I序号说明：12W三:3IW演：4E热层：5人I：搭花的平仇6if002人工场的场地给构示海,1.(2地坪4.4.2.1移动真冰场的地坪宜为硬化的地坪且应平整.4.4.2.2地坪整体水平高度差应不大于30mm,1.1.3人工搭建平台人工搭建平台承我面的水平高度差应不大于30mm,承受静荷救3500N，m?不应有变形.4.4.4隔排层4.4.4.1 隔热层材料应具有隔热性能，热导率应不大于0.038W(mK).厚度应不小于50mm.承受沛荷毂应不小于3500NZnP,4.4.4.2 隔热层材料府具有防火性,防火等级应符介GB86242012中的BI级要求.,1.4.5防水层4.4.5.1 防水材料应符合SUT2311998中2.2.1的规定。4.4.5.2 防水层应按S1.JT2311998中规定的方式进行施工，不应有港温现象.4.4.6制冷管组1.1.6.1 制冷管组应选用具有导热性能的管材，且管组应固定并有一定的间距。4.4.6.2刈冷管组宜采用能拆装重发使用的袤性排管处成排管模块组成，纲装完毕后应进行管内清洁、干燥处理、液压试骁检漏：检漏压力应不小于。.6MPa,液压试验时间为12h,累计压降应小于0.02MPa.4.4.7冰层4.4.7.1 沐层水质：应用清澈透明、无可见杂质的中性洁净水.其PH值应为5.58.54.4.7.2 冰层厚度：自然结冰场地的冰层厚度应不小于50mm:人I：制冷场地的冰层厚度符合下列要求：a）融道速滑：制冷管道上方至冰面厚度应不小于和mm;b）冰球运动：制冷管道上方至冰面厚哎应不小丁40mm:C）花样滑冰、冰毒：制冷管道上方至冰面厚度应不小于50Iimu1.1.1.1 层颜色应为白色，1.1.1.4 冰层表面应平整、光滑、洁净。1.1.1.5 冰层表面平整度应不大于20rm,1.1.1.6 冰层温度应不高于-3"C4.4.8 场地区域线参照学国际冰球联合会官方冰球规则（2018-2022）£国际滑冰联盟速衣滑冰专业规则和技木规则（201顺）姻际滑冰联盟花样滑冰新规则的规定.健身娱乐可不设说功能区域浅和边界规，4.4.9 照度移动其冰场的水平照度应不小于303x.4.4.10 相对湿度移动其冰场的场地冰面上空1.5m处的相对湿度应不高于70%4.5围挡 1.5.1外观和尺寸 1.5.1.1围挡高度移动其冰场场地四周应设置用挡,围挡裔度从移动口冰场的冰层表面算起应不小于Q811u 1.5.1.2围档表面4512.1面向移动真冰场场地围挡表面应平滑'无凸出物，围挡连接处缝隙应不大于1mm.1.5.1.2.2其他可被使用者接触到的部件边缘应圆滑、无毛剌或加有相应防护措施。Ia1.3蟒入螺母困挡各部位螺钉、舞母等紧固件应紧固且防锈和防松，螺纹突出部分的长度不应超过其螺距的3曲4.5.1.4稔定性围挡安装完毕后在正常使用过程中，按5.4.4进行稳定性测试后，不应有任何方向的倾斜、翻倒和损坏。4.5.1.5抗冲击强度用挡按5.4.5进行抗冲击强度测试后，不应有开裂、破损等现象,45.2ns出入口4.&21mttWnR寸围挡应设置人员出入口和浇冰车出入口，人员出入口宽度应不小于900mm.4&22tt每个出入口应安装向外开启的平开门，应有镣定装胃，-1.6防护措施-1.6.1用于冰球运动时应配备防护设施，球门区围挡上方应设置不低于Io（X）m的防护网（板）.其他区域困挡上方应设置不低800mm防护板，4.6.2用于短道速滑的防护垫：a）防护垫由泡沫结构和包覆层组成,包在层应防切割J、防火.防火等级应符合GB8624-2012中的BI级要求：b）防护垫应为矩形,高度800mm-12mmj1度应不小于500nun;C）防护鎏应可拆装用尼龙粘扣连接外恻匕卜两处用尼龙带连接固定，4.7电气4.7.1 照明照明和应急照明系统应符合JGJ153的规定.4.7.2 制冷系统应符合GB.T9237的规定。5试验方法5.1选址目测和使用侧距仪.5. 2冰面尺寸用测距仪或分度值不大于Imm的卷尺、直尺测地.B.35.3. 1结构查看施1：过程id录档案.5.3.2地i平5.3.2.1 地坪外观目测，5.3.22地坪整体水平高度差用标称长度为3m、直线度误差不大于1Inm的靠尺，沿场地区长轴方向每10m随机检测。5.3.3 人口Mt平台人_1.搭建平台承我面的水平高度的试验，使用激光水准测试仪和分度位不大于Imm的加具进行测S1.济荷我试验：在平台承教面的最薄的处施加不小于3500N/"的峥荷技，保持1min,目测.5.3.4 隔热层采用如下方法：a）热导率和厚度：使用热导率测试仪和分度值不大于1mm的量具进行测出：b）峥荷战：在隔热层上施加不小于3500N11P的静荷载.保持1min.目测：C）防火检验：按GB，T8626和GB,T20284中的要求试验。5.3.5 防水层材料按SUT231-1998中2.2.1的规定进行试蛤，施工按S1.T2311998中的规定进行试验。5.3.6 制冷管组5.3.6.1 对4.4.6.1果用目测.5.3.6.2 制冷管蛆的检漏：使用测量范圉h1.MPa、分度值001MI¾标准压力表进行试验，目测.并做好做工记录和试5金记录“5.3.7 冰层5.3.7.1冰层水质：用玻璃J杯随机抽取由浇冰车刮削的部分冰屑.映化后观察其清洁透明度及杂质，JIJpH试纸检测其酸被度。5.3.72冰层厚度：在整块冰面上随机均布£点选取测愤点，用分度值不大于1mm愤具测理.5.37.3冰层颜色：目测.5.3.7.4冰层表面；目测，5.3.7.5冰层平整度：用标称长度为3m、直线度误差不大于1mm的旅尺和3mm±0.3mm的塞尺,沿移动真冰场长轴方向每10m随机检验.5.37.6冰层温度：用温度测3仪检袈，5.3.8场胞区域践目测.&&9M按照JGJ153的规定进行检脸，5.3.10相对湿度在场地周的任意选取四个测冰点用湿度检测仪进行检脸,取平均值。5.1围挡5.4.1 外观和尺寸：外观采用目测,尺寸使用相应的测It工具测录。5.4.2 围挡衣面：果用目测.缝隙（史用分度值0.02mm的卡尺或相检的测信工具.5.4.3 螺灯、螺母目测.5.4.4 稳定性：在用档1m高度只最薄弱处施加150ON的集中水平拉力.保挣1min.目测.5.45 抗冲击强度：将一组围挡平放,将陵量为100Og±2g的刚性球体从距板面100Omm高处自由落下，分别在围挡的四角和中心区域5个薄的位置（避开刚性支撑点）迸行测试，目测.5.46 6围挡出入口的检骏：笠看出入口数量及设置位置、开启状态，操作检验其锁定装置，用分度值不大于1mm的量具测量其净开口尺寸.5.5 防护措施5.5.1 外观采用目测，尺寸用分度值不大于1mm的卷尺测量.5.5.2 防火试脸：按GBT8626和GB,T20284进行检验。5.6 电气5.6.1 照明按照JGJ153的规定进行检检.5.6.2 制冷系统按照GB,T9237的规定进行检验，6就、mDtm%M6.1 标志和符号6.1.1 UX*除产品标志外的其他标志不宜设置在国挡上.&1.2移动式冰场周边标志与符号：a）安全警示标志应符合GB2894的规定：b公共信息通用图形符号应符合GB.，T100O1.1.的规定：C）公共信息体育运动图形符号应符合GB，T1003.4的规定。6.2 财嬲应提供国家法定语音的使用说明机并至少包含卜列信息：a）制造厂商的梢售及售后服务的完整信息.包括单位名称、地址、24h联系方式等：b）提供产品的完整信息.包括产品名称、型号、主要技术参数等：C）产品安装、使用的安全警示及要求：d）产品的工作原理以及安装、使用的正确方法及步骤：O产品简单故障的判断及处理方法：D产品易损件、常用材料、工具的名称、规格及供应商的信息.j国际滑冰联盟速度滑冰专业规则和技术规则(2016版)2国际滑冰联盟花样滑冰新规则3国际冰球联合会官方冰球规则(20182022)
