GB_T 43909-2024 叉车属具 安全要求.docx

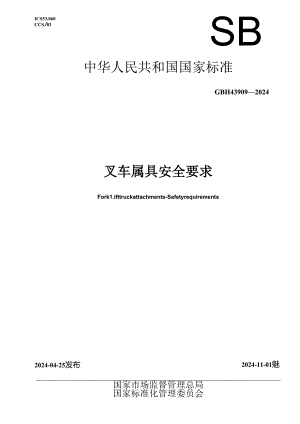

ICS53.060CCSJ83SB中华人民共和国国家标准GBH439092024叉车属具安全要求Fork1.ifttruckattachments-Safetyrequirements2024-04-25发布2024-11-01魅国家市场监督管理总局国家标准化管理委员会目次前言III1范围12烷范性引用文件I3术语和定义I4总体要求15金属结构26零部件27液压系统38电气系统49控制和煤作系统410使用信息4H标志512屈具的操作513属具的检杳与维护6参考文献9本文件按照GR，T1.1-2020M标准化工作导则第1部分：标准化文件的结构和起草规则S的规定起草.请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国工业车辆标准化技术委员会（SAcyrC332）归口.本文件起草单位：龙合智能装特制造有限公司、北京起电运输机械设计研究院有限公司、林t（中国）叉车有限公司、诺力智能袋备股份有限公司、卡斯卡特（厦门）乂车属具有限公司、安徽合力股份有网公司、杭叉集团股份有限公司、安庆联动属具股份有限公司、北京科正平工程技术检测研究院有限公司、丰田工业（昆山）有限公司'龙工C1.海）叉车有限公司、柳州柳工叉车有限公司、徐州徐工特种工程机械有限公司.本文件主要起草人：杨小龙、张金侠、杨静、赵梆匕柯家吕、严家福、切游、王茂兵、杨红宇、吴艳、范恒滁曲恻、刘开登、韦文学任佳璞。叉车属具安全要求1 3本文件规定了叉车属具的设计、制造、安装、使用、报废、检查用螭户等方面的基本安全要求.本文件适用于GBT61（M2所定义的各类叉车屈具（以卜简称"属具”.2 范柱引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件仪该日期对应的版本适用于本文件：不注日期的引用文件其最新版本（包括所有的修改单）适用于本文件。GB.T7碳素结构钢GBT985.1气焊、焊条电丸炸、气体保护焊和高能束焊的推荐坡MGB.T985.2埋弧焊的推荐坡口GBT3766液压传动系统及其元件的通用规则和安全要求GB.T42082017外壳防护等级"P代码）GB.1T5184叉车挂钩型货叉和货叉架安装尺寸GBT13306标牌GB/T19418钢的瓠焊接头缺陷项届分级指南GB.T26560机动工业车辆安全标志和危险图示通则GBT26952焊缝无损检测焊缝磁粉检测验收等级GB.T26953焊缝无损检测焊维滋透检测验收等级3卜列术语和定义适用于本文件，3.1叉车J1.具f<>rk1.if1.truckattachments通过挂装等形式在叉车货叉、货叉架或门架上增设的，拓展叉车作业功能的相对独立的工作袋置，4总体要求1.1.属具名运动部件应运动自如，无卡滞及异响。1.2属具的设计应使操作者具有良好的视野，以便操作者能哄施各种作业.43他具成fit的允许偏差应为设计值的±3%.4.4挂钩的安装等级和尺寸应符合GB.T5184的要求.1.5应采取措被防止用具意外移动或从叉年上意外脱落。属具及其附件的运动在终端位置上应具有机械眼位.4.6属具进行1.1倍额定起载荷的动我试验后，液压系统应无港漏油现改，1.7对处于正常操作位置的操作者有挤11i和剪切危害（承教部位除外）的零部件都应充分加以防护，如果仍存在危险,应按第10章的要求在使用说明廿中告知并应根据I1.2的要求在属具上加贴警示5*ttK6.1Jf1.M5.1.1 属具金属结构设计时,应采取措施使结构件能湎足使用过程中的强度（含疲劳强咬）、稳定性、刚性和其他安全性方面的要求.5.1.2 属具的结构应具备足嘘的强度，进行1.33倍额定载荷的静载试验后不应有永久变形和损坏.5.1 .3属具结构的布S1.应便于检麟护5.2 处区2.1属具承我结构件材料的选择应考虑结构的重.要性、载荷特征、应力状态、连接方式和工作环境i度等因素.5.2.2 属其主要承我结构件的材料应采用力学性能不低于GB，T700中的Q235钢.5.2.3 例杓件宜采用符合GB,T11352或GBT14408规定的铸钢.5.2.4 球墨铸铁件宜采用符合GB1.1348规定的球果铸铁.S3结构件焊按要求53.1结构件焊接接头型式和尺寸应符合GB，T985.1和GBJT985.2的规定，焊缝不应出现裂皎：、咬边和炸顺等块陷。必要时，应进行焊后消除应力处理。532属具钢焊缝的质价按GBrr1.318分为B、C、D三个等级.时应的要求如下：a）B级焊缝应进行100%的检舱：b）C级、D级焊缝可根掳具体情况进行抽检：O对接焊维应进行表面探伤，探伤的验收等级应符合表1的规定.«1½GBT19H8的蜉缝质量等淡按GBJT26952和GB/T26953的钻收等级B1C2D36等部件6.1属具用起升链条的安全系数不应低于5.62属具用吊钩符合如卜续求a）不应使用铸造吊钩.b）当使用条科或操作方法会导致巾物意外脱钩时，应采用带闭锁装置的吊钩.c）锻造吊钩缺陷不应补理。d）银造吊钩达到以下指标时，应更换：1）裂纹：2）开口尺寸a2或测Ii1.长度y,其他超过使用前基本尺寸的10%,或钩身的扭转用。超过KT,或钩柄有塑性变形：3）磨损量*超过基本尺寸的5%；4）钩柄直径由腐蚀的尺寸大于基本尺寸的51或螺纹有腐蚀.6.3在机构中起润滑、耐磨、隔离作用的属具用滑动支承件应有充分的耐磨性,滑动支承件出现下列情况之一Hj.应报废：a）塑性变形：b）裂纹：C）老化：d）因磨损导致的运动干涉：e）磨攒后达到原始厚度的40%或最大解损C超过5mm.&4在使用说明书中没有提供其报废指标的属具用传动齿轮和齿圈,出现下歹U情况之一应报强：a）轮齿维性变形造成齿面的峥比理论齿形高于轮齿模数的20%;b）轮齿塑性变形造成齿面的谷比理论齿形低于轮齿模数的20%;C）轮齿折断大于或等于曲宽的"5,轮齿裂锐:大于或等于尚宽的"8;d）齿面点蚀面积达轮齿工作面积的50%,或20¼以上点蚀坑最大尺寸达0.2模数，或对于其他机构的20%的点蚀坑深度达0.15模数：e）齿面胶合面积达工作齿面面枳的20%及胶合沟痕的深度达01模数：0齿而翻落的判定准则与齿面点蚀的判定准则相同：g）机构齿根两恻磨损量之和达015模数，6.5主要承裁连接销轴的材料，宜采用符合GBT699规定的45钢及符合GBjT3077规定的40Cr、35CrMo.42CNO等材料，并应进行必要的热处理，销轴与轴套出现下列情况之一时，应报废：a）鳖性变形；b）裂纹：c）销轴与轴套配合间隙增大，不能湎足构件相对运动需要；d）销轴端面磨损达原尺寸的锦。77.1液压系统的设计和安装应符合GBJT3766的规定，7.2液压系统中安全阀的调定压力不应大于该系统圾大工作压力的11倍。7. 3液压系统中应有防止因外部载荷导致液压马达失速的措施或装置，7.4 液IK系统工作时，液压油的坡高温升不应影响属具的安全性能,7.5 沏K系统中的手动蚓.在操作时的阻力应均匀，应无冲击和跳动.7.6 属具用软管、硬管和连接件应能承受液压回路3倍的额定工作压力1min而不破裂，旦无异常现象。硬管和软管应可靠定位，必要时应固定，从而使磨损、尖角以及其他导致损坏的风睑降到坡小。7. 7液压系统应设计成当发生供能故障或中断时，屈具不应产生任何失控的动作7.8 通过动力夹持载荷的属具应设计成当叉车的手动控制装置处于中位或属具的供能系统发生故障时，其设计的最大我荷应能自动地被夹持至少10min.7.9 如果属具的液,压系统与叉车的液压系统相连接，这两个系统应相互煎容.7.10 属具液压系统回路的进出接口应具有明显的标记.8电气系统8.1 电气设备应采取适当的措施，防止由于过我、冲击造成线路故障，引发危险。8.2 过流保护元件应能切断最大过电流,而不产生火险。8.3 所有导筏应有效绝缘，导线的布罚.应采取适当的措施，避免环境因索及各种机械应力等外部作用而带来的损伤。8.4 电气系统的设计应与叉车电气系统相匹配，保证属具能修在自身提供电源或外接叉车电源时安全工作.如果使用电源连接涔，连接器应能防止极性反接。&5电气系统的设计应符合人类工效学，以便在安装、使用、信杳和维护时能绯预防危险。8.6电气设备外壳防护等级不应低于GB，T42082017中规定的IP54.9 .控制和操作系统的设计和布置应能避免发生证操作，保证属具能安全可靠a运行.9.2 设计时应注意可般导致不可预见的潜在危险工况,如速度变化失控、运动中零部件不能停止、安全装置受阳等。9.3 动力中断后羽新接通时，应防止属具自发地再肩动.10m凡提供绐用户的属具都应附有使用说明书，使用说明书应包括操作说明和定期维护说明，并指出所有已被确认的危险。m2使用说明书应包含但不限于下列信息：a）制造商的名称和地址：W属具名称,例如软包夹、纸卷夹：O装配注息事项，必要时加以图示：d）电气和/或液压暴本原理图：O安全装置和警示标志的说明：n属具的预期用途及危险误用的示例；g）操作者安全操作的说明，如更换属具：h）有关属具在使用时可能出现危险的警示，包括挤压和剪切等；i）可拆卸式属具的起吊位置：j）检查和维护周期及项目；k）出现故障危采取措施的说明：1）属具功能动作及接口的说明：m）属具供油压力和流敢最大值的说明.11标志11.1 应在属具明显且不易碰坏的位置设置清晰和永久的标牌，标牌的尺寸应符合GBrT13306的现定，标牌应包含但不限F以下内容：a）属具制造商的名称和地址：b）产M型号：C）产品编号和制造年份：d）属具的质用：e）属具侦心到其在车辆上安装衣面的距离；f）额定起重最：g）最大工作技力：h）载荷中心柜：i）失载中心距（招可拆卸式属具安装到车辆上时标准载荷中心可能产生的水平位移）;j）”乍辆的起重能力应和属具相四配”的说明H.2应在班具的解目位力按CB/T26560的规定设置包括但不限于以下内容的安全标志和危险图示：a） “禁止脚踏”标忐；b） “注意”标志：O”禁止手伸入”标志.12属具的操作12.1通则孙具安全揉作一般要求如下.a）操作者应接受属具的操作培训,并按照各使用说明书中的有关规定操作和使用属具.b）操作者操作属具时，不应从小分散注意力的其他愫作。c）操作者体力和薪神不适时，不应操作属具。d）操作者应注意周困环境，无论何时，操作者应执行任何人发出的停止信号。O在离开叉车之前,操作者应将属具放到地面.0如璃具需要冏整或修理.操作者应把情况及时地报告给管理人员并应通知接班操作者.g）在每一个工作班次开始前，便作拧应检查所有控制犍置的动作：如果控制装置动作不正常，应在属具运行之前进行调整或修理.h）每天启JIJ屈具前应做好下列准在工作：D检杳管接头和油缸活塞杆端是否泄漏：2）负我之前应空我操作闽具动作，将液压管路中的空气排出；3）检查操纵杆,查后动作是否与要求的功能对应.i）操作属具时应遵守操作安全规则,j）载荷的质量不应超出叉车和属具抗合的承载能力帮牌的规定。k）操作属具掠取载荷时不应明显的或。1）操作属具时不应与其他物体健掇.m）载荷起升后应限速蒯移、缓慢旋转。n）堆垛作业时，我荷起升未到堆垛我荷上方.时不应前烦。3推出作业时，推出载荷的同时倒退叉乍，两者速度应协调：拉回作业时.拉回载荷的同时前进叉车，两者速度应协调.P）带阻挡装置的用具搬运载荷时，载荷不宜超过阻挡装芭的高度，届具作业过程中应平稳、灵活，不应出现卡滞现象。D液压系统若发生下列情况之一时应立即停车检查，并采取措施消除：1）异常噪声：2）油温迅速升高；3）油缸压力和回油压力异常；4）海漏油。s）无论叉年是否装载，任何人员不应通过或站在已起升的同具等起升部件之下。叉车作业时，不应将手臂、褪或头等身体的任何部位置于门架机构或叉午的其他运动部件之内，也不应爬上或接触工业年辆上有用网运动的部件（例如前移装置、工作装置、载荷搬运装置等八12.2tt*6三12.2.1属具在搬运收荷前应通过各种方式确认其质量.12.22不应搬运超出国具预期用途的货物.12.2.3当属具能可靠地拣取、夹紧（有夹紧功能时）和保持住我荷时，才可搬运此类致荷。1313.1检查Ia1.1.侬属具的检查分为日常检查、定期检查.定期检查的周期一段分为月检、半年检和年检,at2日常检K日常校杳应在每个工作班次开始前，对属具按其类型针对下列适合的内容进行目测松杳或功能性a）检杳标牌是否涌崛，安全标志和危险图示是否脱落；b）检查挂钩的嵌合情况，必要时进行调整：C）检杳液压系统是否有添漏：d）检查我荷接触而变形、悦变和磨损情况：e）检查防止意外脱落的安全装设是否有效限位：D螺母是否松动或丢失：g）检查电气设备.不应沾染润滑油、润滑脂、水或灰尘：h）检杳并清理异物：i）检查所有控制装置的动作是否正常：j）检查其他功能装置是否正常.111.3月检月检为每月检查一次,或按制造商规定的检查周期和根据展具的实际使用工况制定检查周期进行检杳，除了按13.1.2规定的内容检杳外，还应根据属具的类型针对下列适合的内容进行检杳：a）检查属具各运动副的灵活性,必要时进行调整：b）检杳销轴、连接杆等是否变形或开裂：C）检查软管是否老化或破损以及液压油是否泄漏；d）检查货叉插销和上横梁两侧的货叉挡块是否起作用：e）检杳油管是否磨损或损坏；0检杳橡胶块的磨损情况。13.1.4半年检为毋半年检查一次，或按制造商规定的检查周期和根据属具的实际使用工况制定检查周期进行检杏。除了按13.1.2和13.1.3规定的内容检查外，还应收据属具的类型针对下列适合的内容迸行检苗a）检查E1.转支承、轴承、滑块等润滑情况：b）检查减速器内齿轮油的油位：c）检查吊钩和扣等磨损情况：d）检杳运动副的运行情况：e）检杳液压系统保压情况；0检查结构件（含焊缝）的磨损、开裂情况：g）检查螺钉有无松动或遗失.H1.5钠年检为每年枪杳-次，或按制造商规定的检杳周期和根据属具的实际使用工况制定检杳周期进行检查.除了按13.1.2、13.1.3和13.1.4规定的内容检查外,还应根据尿具的类型检查整体状态、关键配合部位、液压件、驱动件等是否正常.112绅13.2.1计划性维护1a21.1应在孤具制造商建议的禺础上建立计划性维护计划，并加以实施。计划性维护内容主要包括清油、润滑、紧固、调整等保养作业。13.2.1.2 需要洞沿的运动部件应定期遂行润滑,应检查润滑系统的供给情况严格遵守制造商规定的洞滑部位.（点）、河滑保养级别和涧滑形式，如果没有装备自动涧济系统，应在停机状态下进行洞满。13.2.1.3 螺栓、螺母等螺纹连接件应按照制造商规定的拧紧力矩定期进行检查.13.2.2WJWttit=13.22.1应在发生故障后或根据日常检杳、定期检查的结果，对发现的缺陷，确定非计划性维护的内容和要求，并加以灿。13.2.2.2非计划性维护中祸要对他件进行峭整时,两整项目应包括功能性掇作和控制系统探作。13.2.2.3非计划性维护中需要时金属结构进行焊接补强维修时，维修后的质I1.I应符合4.3的相关规定。13.224用于更换的主要零部件应符合制造商规定的技术要业应经制造商同意，方可采用代用件及代用材料。13,2.3栩*0"的贻;二;公属具检件和维护之前，来取下列安全预防措版a）安装属具的叉车应开到指定的位巴：b）应设置警示标志牌：c）检查和维护人员应配备个人随身保护袋置（例如：防护鞋、安全帽和防护眼镜）；d）如果属具带有载荷，应将载荷卸卜.：e）在检杳和维护过程中，除由指定人员给出指令外，不应操作叉车和属具：0应通过旅加停车制动和在车轮下他入楔块以避免叉车意外移动；门架应固定以防止意外Mi斜和卜落：h）全部控制装置应置于中位或空挡位置：i）拆卸有压力的装置前，应先择放压力.1124ttW三国具检查和维护之后，全部安全装置应延新安袋询整完毕并应达到其相应的功能,属具才能投入使用。参考文献UIGBT699优侦碳索结构钢2GBT1348球疑铸铁件3JGBT3077合金结构钢4GB.6104.2工业车辆术语第2部分：货叉和隔具5GB,'T10827.12014工业车辆安全要求和险证第1部分：自行式工业军辆（除无人驾驶车辆、伸缩埼式叉车和我运车）6KiB<11352一般工程用铸造碳钢件7GB.T14408一般工程与结构用低合金钢铸件18GB.T31052.12014起成机械优杳与维护规程第1部分：总则9JGB<36507工业车辆使用、操作与维护安全规范
