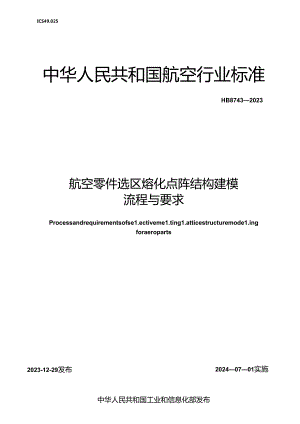

ICS49.025中华人民共和国航空行业标准HB87432023航空零件选区熔化点阵结构建模流程与要求Processandrequirementsofse1.ectiveme1.ting1.atticestructuremode1.ingforaeroparts2023-12-29发布20240701实施中华人民共和国工业和信息化部发布本文件按照GB/T1.1-202OfM准化1：作导则第1部分：标准化文件的结构和起草双则3的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贡任.本文件由中国航空工业集团有限公司提出.本文件由中国航空综合技术研究所归口.本文件起草单他：中国航空工业集团公司成司飞机彼计研究所、北京空间飞行器总体设计部、无锡市检验检测认证研究院、中国航空工业集团公司沈阳飞机设计研究所、航空工业第一飞机设计研究院、中国航发商用航空发动机有限指任公司、中国航空制造技术研究院、国西芜湖机械厂、中国航空燎合技术研究所、华质卓越生产力促进（北京）有限公司.木文件主要起草人：古芬、张啸雨、柏林、廖宝华、高银涛、崔灿、朱小军、候燃和、李怀学、的奕萌、于波、孙诗誉、栗晓飞。航空零件选区熔化点阵结构建模流程与要求1本文件规定了航空专件选区熔化点阵结构的术语定义、建模基本方法、点阵结构设计用数模的建模流程和要求，以及肥本表达方式，本文件适用于航空零件选区熔化点阵结构的设计用建模。2提范性引用文件卜列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件.仅该11期对应的版本适用于本文件；不注11期的引用文件，其以新版本（包括所有的修改单）适用于本文件.GBrr35351增材制造术语HB7833数字化产品数据交换与传递要求3术语利定义GBT35351界定的以及下列术语和定义适用于本文件，4点电刖腿4.1点阵标准单元点阵标准单元是点阵结构的她本组成球位，是点阵结构中可第复排列的班小微元件，以皂米（mn级为单位的全包络立方体来进行描述.含基点、在X、丫、Z轴三个方向的尺寸.见图1.J用A醺，EB1.点眸标准单元示KaB点阵标准单元的延本参数包括：0：标准的元基点：a:标准单元在X轴方向的尺寸：b:标准单元在丫轴方向的尺寸：C：标准单元在Z轴方向的尺寸.点阵标准单元的具体形式用数模表示井中独发布，常用的点阵标准单元见图2。B2It用点防准单元示重HB4.2 点咋好由点阵标准单元按一定规则重发排列构成的冏期性三维桁架结构.4.3 点阵触构的推列方式点阵结构以点阵标准电元的葩点为起点、沿X、Y、Z三个方向按某种规律进行阵列或桂列的点坐标序列,见图3.s3点阵的排列方式示意图a）排列值相邻点阵标准中元葩点的间隔值.排列假按坐标轴方向分别表示：Da:沿X方向的相邻标准单元基点的间阳伯Db:沿丫方向的相邻标准单元基点的间隔值DC沿Z方向的相邻标准单元茹总的间隔假b）基本阵列方式点阵标潴电元在X,Y、Z：个方向无间隔整齐排列方式.注：即排列值Da=aQb=b.Dc=c的排列方式.c）受杂排列方式Ita、Db,Dc分别为某个常数或某函数表达式的排列方式.注r更朵排列方式中排列fttW威DbHbKDcXC.4.4 点阵结种类at4.4.1 标点阵结构点阵标准单元按基本阵列方式形成的结构，如图4所示.S4标松I箱构稿标M4.4.2 震余捧列点阵结拘点阵标准单元按红杂排列方式形成的结构,如图5所示.S5黛薇排列点阵谢澹成示意图实际应用中，点阵类零件都是由点阵和实体都分级合而成，称为点阵组合结构，常见的有时闭点阵组合结构等.封闭点阵组合结构是I1.1.周边面.板将点阵结构封闭在内部形成的结构.如图6所示.：!；J：.：图6封出阵If1.M的MIMf1.Q5ttit*M点阵结构的设计原则如下：a）应根据设计要求选择合理的点阵标准单元及点阵结构的序列方式；注：点阵标准单元的种类有多种多样,不同的点阵标淮成元和不同的列方式带来的成形事件性能和更心行显著的不同，b）选区熔化点阵结构设计时,Da、Db.DC不应同时大于该方向的点阵标准单元的基本尺'3即不应使Da>a、Db>b、Dc>c同时成立，以避免成为悬浮结构而无法成形：C）设计时附尽量保证单个点即标准单元的完整性,尤其是厚度方向,应该至少保证大于或等于一个点阵标准单元的高度,厚度过渡区域或外形变化区域除外；d）根据零件装配需求.设计并预留实心连接区域：e）应根据成形设备的成形范附合理设计成形零件的尺寸，当零件的尺寸大于成形范围时应考虑分段祖合，但应同时考虑分段组合时最终零件性能的影响：O封闭总阵姐合姑构政模中庖设计右绊（漏）粉孔，井应给出本件成形后持（油）粉孔的埴结方式；g）设计时应考虑成形方向对零件JM终性能的影响,设计忸型直明的零件的成形方向,未明册时默认允许工艺日行确定成形方向：h）必要时应在模型中明确包括工2支用位置和去除支摞，以及如初末消除、表而处理、机加工、热处理等后处理方面的特殊燮求；）应给出零件完祭的技术要求.6«««*««点阵结构按图7所示葩本流程进行建模.a）完成写件方案设计后,H动相应1£模软件.b）按本件选定的忖料，设置忖料规性.C）确定应用的点阵标准加元形式,建立一个不独的点阵标准小无数模，d）的定零件中点阵绪构的博列方式，e）按“7.，坐标系”的规定建立点阵结构的排列坐标系利排列的起始点.f）按“8数模表示方法”的规定对相庾的点阵结构进行建模。R）创建零件纵介实体包含点阵结构和其他组合部分.h）创建制造数据并发给制造单位进行生产可行性检萩.选区熔化工艺对点阵标准通元的形式、点阵封,构排列方式、结构雎本参数等有,定的要求某些站构形式无法成形,如果制造数据不满足生产要求,需签修改点际标准单元、点防结构据列方式等相关参数，W新进行点即结构迂摸.i）满足IW造要求后,完成设计数模发放.一启动硅ST设双材料国性确定创准朝元体硝定点阵结构理列方式I建立削军加列军标系和起始点n7B*Mn77.1 我S格式采用三维软件进行设计、修改和发放点阵结构三等模型.点阵结构中间排列过程可以采用其他软件进行分析和他模，但是输出结果应能用设计建模软件读取,且不会丢失模鞭数据信息，7.2 文件9名文件命名的构成及一般要求应按项目管理要求及所选用软件的相关规则执行.7.3 Im属性对选区熔化点阵结构所用材料建立并定义材料睇性,一般包括材料牌号、状态、抗拉强度、屈服强度、延伸率等，可根据需求进行增减.7.4 绻标系7.4.1 建模坐标系的定义应符合建模软件关于坐标系的规定.7.4.2 时点阵结构排列方式进行说明时应建立排列的同部坐标系，默认局部坐标系原点为排列起始点，8我模我示方法8.1 通用要求点阵结构通过定义点阵标准的元、点阵排列方式、排列坐标系以及数桢进行表示.8.2 烟点阵雄构零件数模中的标准点阵结构允许表示为一个与周边结构有区别的笊独实心体结构，并标注出点阵区域边界，在零件注释中说明点阵结构排列方式，说明按排列值Da=aQb=b,Dc=c的方式进行阵列，点阵标HE单元应以三维数模的形式与零件数模一起配套发放.8.3 黛条排列点构零件数模中的亚杂排列点阵结构允许表示为一个与周边结构有区别的胞独实心体结构,并标注出点阵区域边界,在零件注样中或者用文档、图样等方式说明点阵结何排列方式，说明排列值Da、Db,DC或排列规律.点阵结构排列方式的说明文档或图样、点阵标准单元三维数模、零件数模一起配套发放.8.4 点阵If1.合1«构点阵结构按规定简化或完卷数据表示,其余实体结构应用完整数段衣示。8.5 5工艺要求的说明封闭的点阵组合结构模型中应设计有排（混）粉孔,给出排（温）粉孔的加堵方式.如果对支撑结构的位置有特殊要求的应在模型中明确.模型中没有说明成形方向的默认允许工2百行决定零件成形方向.应考虑成形方向对零件的力学等性能的影晌.8.6 数模中应给出零件理论重量。注：用文档或图样描述排列方式的点内结构无法在软件中测出专件理鲤,人可以通过计。和分析后在数模中标注零件制,8.7 技术要求IM件的所有技术要求应在零件模型中说明或以文档形式明确.8.8 我文按设计过程允许使用多个软件工具，产品全生命周期内数据交换与传递应该满足HB7833的规定.设计用数模和点阵标准单元及点阵结构排列方式的说明文档或图样发放IW附和制造方充分协诩.保证数据的唯一性和准确性.8.9 比却!单位在发放点降标准单元模型时应给出比例和单位i明,中华人民共和国航空行业标;隹一空零件建区傅化卤除构流与晏家HB8748-2023中国航空综合技术研究所出版（北京东外京取路7号）中国航空块含技术珊究所印If1.fnj印M北京1665信箱发行收*不。印开本880x12301/16印媒3/4字数19千字2024年6月SJ-m2。24年6月第-次印取Bih.301.1.0)9定价18.00无
