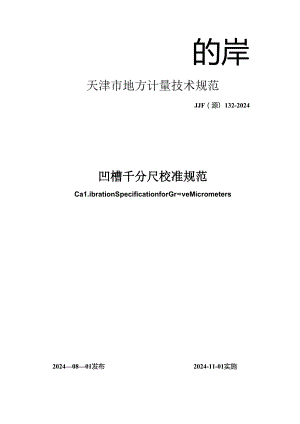

的岸天津市地方计量技术规范JJF（源）132-2024凹槽千分尺校准规范Ca1.ibrationSpecificationforGrveMicrometers20240801发布2024-11-01实施天津市市场监督管理委员会发布凹槽千分尺校准规范Ca1.ibrationSpecificationJJF（津）132-2024IbrGrooveMicrometers归口单位：天津市市场监督管理委员会主要起草单位：天津市计量监督检测科学研究院本规范委托天津市计量监督检测科学研究院负责解释引言JJF1071-2010国家计搔校准规范编写规则,JJF1001-2011通用计量术语及定义、JJF1059.1-2012测量不确定度评定与表示共同构成支撑本规范编制工作的基础性系列规范，本规范在制定中参考了GB/T1217-2022公法线千分尺.本规范为首次制定。凹槽千分尺校准规范1苑BI本规范适用于分度值为0O1.mm.测量范困上限至100mm的凹槽千分尺的校准。2引用文件本规范引用了下列文件：GB,T1217-2022公法线千分尺凡是注日期的引用文件，仅注日期的版本适用于该规葩：凡是不注日期的引用文件，其域新版本(包括所有的修改单)适用于本规范。3雌凹槽千分尺是应用螺旋副传动原理，把微分筒的回转运动转变成测微螺杆的直线运动,主要用于测量凹槽内/外孔和管材内外凹槽深度和位置关系的计显器具。凹槽千分尺是由活动凸缘、活动测杆、固定凸缘、固定套管和微分筒等组成.其外形结构如图1所示。801凹播千分尺I一活动内测量而2-活动凸绿3活动外测H面4一活动割杆5-固定外测量而6一国定凸燥7囿定内测Iit面8固定套件9一微分筒10一测力装置41.1 测力和测力变化测力一般为(510)N,测力变化一般不大丁2N.刻线宽度一般为（008020mm.固定套管上的刻线与微分筒上的刻线的宽度差一般不大于O03mm.4. 3微分筒椎面的谕面核边至固定套管刻线面的距离微分筒锥面的端面梭边至固定套管刻线面的距离一般不大于04mm.5. 4微分筒锥面的谕面与固定套管亳米刻线的相对位置微分筒上的零刻线与固定套管纵刻线对准时，微分筒的端面与固定套管亳米刻线右边缘应相切若不相切，压线一般不大于0.05mm,离线一般不大于O.10mm。6. 5示值误差凹槽千分尺示值班大允许误差一般不超过表1中的规定。表1示值量大允许澳11测Ii1.范围mm最大允i午误差/Pm0-25,25-50+850-75,75-100±10注：校准工作不判断合格与否，上述计时特性要求仅供参考.5校准条件7. 1环境条件测量凹槽千分尺的室内温度为（20±5）C,被测凹槽千分尺在室内平衡温度的时间应不小于2h,室内湿度不大于70%RH.8. 2校准项目和校准设备主要校准项目和校准设备见表2。序号校准项目主要校准设备1测力和测力变化2级量仪测力计2刻线宽度和宽度基工具显微镜VPE:±3Hm或读数显微镜MPE:±0.O1.Own3微分筒锥面的端面极边至固定食管刻线面的距内塞尺YPE:±0.012b11i4微分筒锥面的端面与固定套管型米刻战的相对位置5示值误差5等盘块及内尺寸测量专用检具6校准目和校准方法首先检查外观及各部分相互作用,确定没有影响计量特性的因素后再进行校准。6.1测力和测力变化用2级量仪测力计进行测量。在全盘程首尾任意位置测量2次，两个测量力之差为测力变化。9. 2刻线宽度和宽度差在工具显微镜或读数显微镜上进行测量。微分筒和固定套管至少各任意抽测3条刻线.刻线宽度差以最大值和坡小值之差确定。6.3微分筒惟面的端而枕边至固定套管刻线面的距离用O.Imm塞尺更于固定套管刻线表面上用比较法测量，测量应在微分筒转动一周内不小于3个位置上进行。见图2。6.1微分筒推面的端面与固定套管空米刻线的相对位置测量下限调整正确后，转动微分筒锥面的端面与固定套管任.位定米刻线的右边缘相切，读取微分筒上零刻线与固定套管纵向刻线的偏移量，该偏移域即为离线或压线的数值的校准值,见图3.附录B凹槽千分尺内尺寸示值误差测量结果的不确定度评定8.1 测51方法依据规范,测量温度为（20±5）C,分度值为0.0Imm的凹槽分尺示值误差是在规定条件下使用5等量块进行的。下面仅对（025）mm4（75-100）mm凹槽千分尺的测敏上限点内尺寸示值误差进行测量结果不确定度分析，8.2 2测量模型e=1.m1.b+1.mntm-1.babtb（B.I）式中：e一凹槽千分尺内尺寸的示值误差（20C条件下）；1.nr-凹槽千分尺内尺寸的示值（20C条件卜）；1.b一量块的长度值（20T条件下）；am和ab一凹槽千分尺和量块的线胀系数：5和!一凹槽下分尺和量块偏离参考温度20C的数值。8.3 方差和灵敏度系数在公式（B.I）中：为了简化运算,舍去微小址并转化相关项影响.令：a=am-apt=im-ip;1.1.m1.ba=amab:ttm（b代入公式（B.1.）后，经整理可得：e=1.m1.p+1.ta1.at（B.2）灵敏系数c:Cj=de/OI.ni=1.：C2=deOIJf=-1.C3=de,Sa=1.tC4=de0t=1.a依据不确定度传播律公式，输出量e估计值的方差为：(B.3)u2=u2(e)=c2u2+c2u2+c3u3+c2u2=u2+u2+(1.t)2u3+(1.a)2u2B.4标准不谈定度一览表1.25<m表凡I标准不确定度u(xi)不确定度来源标准不确定度侑u(xi)灵敏系数Cici×u(xi)U1.估读误差0.58m10.5SmUjU21122盘块不确定度对零质块不确定度读数璐块不确定度0.243POum0.243M10.243HUs凹槽F分尺和景块的线版系数差0.816X10-6'C-I1.t0.102UmUa凹槽千分尺和讨块的温度差0.1731.u0.050三uc-O.65n1.=IOQn表B.2标准不确定度U(X)不确定度来源标准不确定度值灵敏系Cici1.×u(xi)Ui估读误差0.58ihi1().58mu2u21u22盘块不确定度对零量块不确定度读数限块不确定僮0.517um0.34m10.517umIuI线分尺和啾块的0.816×106C11.t0.408PmU4凹槽千分尺和地块的温厦差0.173C1.«0.199aUC=Q.91>«m8. 5标准不定度计算8.1.1 读数误差引入的标准不确定度U1.选择(025)mm的凹槽千分尺，对25mm点用量块进行测量，在变复性条件下连续测量10次，经计算得出单次测量实验标准差s=0.48pm.凹槽千分尺的分度值为0O1.mm.估读误差在1/10范围内为1.m.估计为均匀分布，取k=43,则分度值引入的标准不确定度为1MmZ'3=0.58m,由此可见，分度值的估读误差引入的不确定度分量珞大,测址重复性引入的不确定度分量，因此以分度值引入的不确定度分量作为分析结果，M'J：u1.0.58n8.1.2 量块不确定度引入的标准不确定度U?5等量块的测量不确定度为U=O.5m+51.O1.k=2.580B.5.2.1对零量块引起的不确定度分量吸1凹槽千分尺测量上限1.=25mm时:凹槽千分尺下限为零，无需对浮量块，则：u21.=0.00m凹槽千分尺测量上限1.=100nin时：以75mm和1.5mm量块组合后对零,不确定度分别为0.875Um和0.008m,k=2.58,则：J08752OO82(z58*)+(58)°34mB.5.2.2读数用量块引起的标准不确定度分量h2凹栖千分尺测激上限1.=25mm时：测一点用25mm和1.5mm量块组合后使用，不确定度分别为0.625Um和0.008Um,k=2.58,则：%=J(翳)+等)=0243m凹柏千分尺测fit上限1.=100mm时：测量点用100mm和1.5nIm量块组合后使用，不确定度分别为1.00In和0.008u11.k=2.58.MJ：1.OOZ00082Ua»=J(258)+(T5)=。39M以上两项合成，得：1.=25nn时U2三Juj1+uj2NJ0.0OZ+O.2432=0243m1.=100mm时U2三Juj1+u2-0342+0.392-0,517mB.5.3凹槽分尺和量块间线胀系数差引入的标准不确定度力取凹槽千分尺和量块线胀系数均为：=(11.5±1.)X10<CT,两者线胀系数差Ba在土2XIO-C-，范用内，服从三角分布，k=6,则：U3=2×IO6oC-1.,6=0.816×1.0-6-18. 5.4凹槽千分尺和量块间的温度差引入的标准不确定度必凹槽分尺和量块间有一定的湿度差存在，并以等概率落于估计区间为(-03+0.3)'C内，服从均匀分布，k=3,则：u4=0.3CZ3=0.173CB.6合成标准不确定度检测测量凹槽分尺时，规范要求的温度允许偏差为At=±5C,线胀系数取U=H.5×o-rc-141.=25三时(测量点用25mm和1.5mm量块，即26.5Inm=O.0265XIO1.im)u2=u2+u2+(1.t)1u2+(1.)2u2=(0.58m)2+(0.243m)3+(0.0265×IO6m×5,C×0.816×10-6-1.)2+(0.0265×IO6m×1.1.5×IO-6r->×O.I73*Cy=0.41m2ue=O.65pm1.=100mm(测1½点用1OOmm和1.5Inm盘块，即101.5mm=0.101.5×106m)时：u2=u2+u2+(1.t)2u2+(1.a)2u2=(O.58m)2+(O.517mF+(0.1015×1.0un5C×0.816×IO60C-')(0.1015IO6m×11.5×iO,C1.×O.173*C)2O.82m2u=O.91mB.7犷晨不定度取k=2,则扩展不确定度：测量上限为25mm时U=kuc=2×0.65m=1.3m2n测居上限为100mm时附录C校准证书内页格式温度：*C相对湿度：%序号校准项目校准结果测量结果不确定度U(k=2)1测力和测力变化2刻线宽度和宽度差3微分筒锥面的端面极边至固定套管刻线面的距离4微分筒锥面的端面与固定套管亳米刻线的相对位置5示值误差JJFCt)132-2024
