JJG 746-2024 超声探伤仪.docx

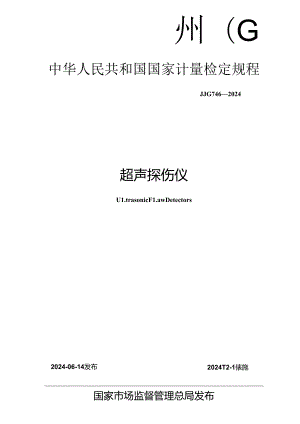

州（G中华人民共和国国家计量检定规程JJG7462024超声探伤仪U1.trasonicF1.awDetectors2024T2-1俵施2024-06-14发布国家市场监督管理总局发布JJG7462024代替JJG7462(M)4超声探伤仪检定规程VerificationRegu1.ationofU1.trasonicF1.awDetectors归口单位：全国声学计量技术委员会主要起草单位I中国计量科学研究院参加起草单位，湖北省计量测试技术研究院吉林省计科学研究院本规程委托全国声学计量技术委员会负责解释本规程主要起草人：杨平（中国计量科学研究院）田埼（中国计量科学研究院）邢广振（中国计量科学研究院）加起草人：姚秋平（湖北省计量测试技术研究院）房法成（吉林省计量科学研究院）目录引言(I1.)1范围(1)2引用文件(1)3术语和计量单位(1)3.1 术语和定义(1)3.2 计应单位(3)4概述(3)5计量性能要求(3)5.1 货热后的稳定性(3)5.2 接收性能要求(3)5.3 发射性能要求(4)6通用技术要求(4)6.1 标志和信息(4)6.2 外观和结构(4)7计量器具控制(4)7.1 检定条件(4)7.2 检定项目(5)7.3 检定方法(6)7.4 使用中检查(12)7.5 检定结果的处理(12)7.6 检定周期(13)附录A检定证书和检定结果通知书内页的格式(14)附录B测量不确定度的评定示例(18)附录C使用中检查(21)引言JJF11-2OI1通用计量术语及定义B、JJF10022010国家计量检定规程编写规则、JJF1059.1-2012g测搔不确定度评定与表示共同构成制定本规程的基础性系列规范。本规程修订参照EN12668-1:2010夕无损检测一超声检查设备的表征及验证一第1部分：仪器（英文版）、EN12668-3:2011无损检测超声检查设省的表征及验证一笫3部分：组合设备（英文版）、ENISO22232.1:2020无损检测一超声检杳设备的表征及验证-第1部分：仪器（英文版）、GB；T27664.1.-201.I无损检测超声检测设备的性能与检验第1部分：仪器和GB,T27664.3-2011无损检测超声检测设备的性能与检验第3部分：组合设备.本规程代替JJG7462004g超声探伤仪.与JJG7462004相比，主要技术变化如下：a）增加了术语及定义；b）删除了水平线性误差、衰减器衰减误差、垂直线性误差、电噪声电平、最大使用灵敏度、探伤灵坡度余量、扫描范围和分辨力等检定项目：C）更新了动态范围检定项目的计量性能要求和检测方法；d）增加了放大器频率响应、发射能量泄漏抑制、发射脉冲后盲区、等效输入噪声、衰减器误差、幅度线性误差、时基线性误差、发射脉冲电压、脉冲上升时间、脉冲持续时间和脉冲垂旦频率等检定项目的计量性能要求和检测方法。本规程的历次版本发布情况为：JJG7402004超声探伤仪检定规程1娜I本规程适用于A型显示脉冲式超声探伤仪(含数字式超声波探伤仪)的首次检定、后续检定和使用中检查。2引用文件本规程引用了下列文件：JJF1001-2011通用计量术语及定义JJF1034-2020声学计量术语及定义JJF1059.12012测量不确定度评定与表示GBfr3102.7声学的量和单位GB-T27664.12011无损检测超声检测设备的性能与检验第1部分：仪器GB.T27664.32012无损检测超声检测设备的性能与检验第3部分：组合设备EN12668-1:2010无损检测超声检查设备的表征及验证第1部分：仪器(NOnYesiruc1.ivetesting-Characterizationandverificaionofu1.trasonicexaminationequipmentPartIJns1.rumcnts)EN12668-3:2010无损检测超声检杳设备的表征及腌证第3部分：组合设备(Non-destructivetestingCharacterizationandverificationofu1.trasonicexaminationequipmentPart3:COmbinedequipment)ENISO22232-1:2020无损检测超声检查设备的表征及验证第1部分：仪器(Non-destructivetesting-Characterizationandverificationofu1.trasonictestequipmentPartIJnstruments)凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本规程。3术语和计单位3.1 术语和定义JJF112011、JJFIo342020和JJF1059.12012界定的及以下术语和定义适用于本规程。3.1.1 A型显示Ascope超声检测仪器(包括超声探伤仪和超声诊断仪)的显示屏上，以超声探头接收到的反射脉冲信号幅度为纵坐标，以超声波传播时间为横坐标，显示超声在传播路径上图像的线像显示方式。(JJFIO34-2O2O.6.6O3.1.2 放大器频率晌应amp1.ifierfrequencyresponse放大器增益随输入信号频率变化的关系。GB./T27664.12011,3.1注：通常用增益1.蒯耨值增益对频率的特性曲线表示.3.1.3 放大器带宽amp1.ifierbandwidth放大器频谱的高低被止频率之差。注：本嬲的IJ的榭濒率是增益比峰值增益腐皿的频点.3.1.4 发射能量泄漏抑制crossta1.kdampingduringtransmission当超声探伤仪置于双探头工作方式（发射胧和接收涔分开）时，在发射脉冲传送过程中,从发射器输出端到接收器输入端的能髭泄漏抑制量。GB27664.12011.3.33.1.5 发射脉冲后自区deadtimeaftertransmitterpu1.se采用脉冲回波技术时，放大器由于发射脉冲回波而饱和，使得发射脉冲启始后接收放大落无法响应输入信号的时间。GBT276M.12011.3.53.1.6 动态范用dynamicrange超声探伤仪能够显示的最大信号幅度与最小信号幅度之比的对数.注：圾小信号可受系统噪声的限制，最大信号可受放大涔饱和的限制，而且在显示弊1.W历显示的信号还受到最大衰减的限制。GB.T27664.12011.3.7J3.1.7 等效输入噪声equiva1.entinputnoise在超声探伤仪显示屏上观察到的电噪声电平的一种量度，由接收器的输入端测得的输入信号电平确定。（GB/T27664.12011,3.8J注：如果放大器本身没有噪声信号，则显示屏显示的信号电平就会1.瀚入信号电平相同。3.1.8 时基线性IinCariIyoftimebase由经校准的时间发生器或由已知厚度平板的多次反射所提供的输入信号，与其在时基线上所指示的信号位置之间成正比关系程度的一种量度。GB27664.12011.3.15）3.1.9 幅度线性1.inearityofvertica1.disp1.ay输入到超声探伤仪接收冷的信号蝙度与其在超声探伤仪显示屏（或附加显示器）上所显示的幅度接近成正比关系程度的一种量度。GBT27664.12011,3.1613.1.10 脉冲持续时间PU1.seduration在规定峰值幅度的一定水平上所测得的脉冲（回波）前沿和后沿之间的时间间隔。GB.27664.12011.3.22）3.1.11 脉冲亚豆频率pu1.serepetitionfrequency单位时间产生的脉冲数，通常以赫兹表示。GB<27664.12011.3.23）3.1.12 脉冲上升时间pu1.serisetime脉冲前沿的幅度从其峰值幅度的10%上升到90%所需的时间.GB.T27664.12011.3.243.2 计量单位本规程采用GB"3102.7规定的星和单位。主要计量特性的单位名称和符号如下：一费减量的单位：分贝，dB;一频率的单位为：赫兹，Hz,4超声探伤仪是一种激励超声探头产生超声波，并接收在材料中传播或反射的超声信号以评价材料内部缺陷的无损检测仪器，主要由同步、扫描、发射、接收放大、电源等电路部分及显示群组成.与超声探头配套，广泛应用F航空航天、铁路、船舶、特种设备、建筑、冶金等行业的非破坏性检测，是F1.前应用范围最广的无损检测仪器之一.5计性能要求5.1 预热后的稳定性a）信号幅度的变化应不超过全屏高度的±2%b）最大可接受的时基偏移应不超过全屏宽度的±1%。5.2 接收性能要求5.2. 1放大器频率响应该检测项目采用分级评定放大器频率响应性能（见表1）。«1放大卿"应性性能等级分媛标设A中心频率与标称值的偏差应不超过±5%：-3dB带宽与标称值的偏差应不超过±10%：一3dB上下限软率与标称值的偏差应不超过土10%B中心频率与标称伯的儡差应不超过±10%；-3dB带宽与标称值的偏茏应不超过±20%:-3dB上下限版率与标称值的偏差应不超过±20%C不合格5.2.2发射能量泄漏抑制发射过程中发射能量泄漏抑制应不小于60<1B,5.2.3发射脉冲后自区对应所设定的测试结果最差的频带，发射脉冲后盲区应不大丁“0MSo5.2.4动态范围可用的动态范:围应至少为100dB,且最小输入电压应不超过标称值的允许范围。5.2.5 等效输入噪声等效输入噪声与频带的平方根之比应不大于80X10-9V1.1.z'/2»5.2.6 衰减器误差任何连续20dB跨度内或整个范围内（取较小者）,微调增益衰减器的景积误差应不超过±1.0dB.在任何连续60dB跨度内或整个范围内（取较小者）,粗调增益衰减器的笈积误茏应不超过±2.0dB.5.2.7 幅度线性误差幅度线性误差应不大于伏。5.2.8 时基线性误差数字超声探伤仪：参考信号与理想位置的偏差应不超过全屏宽度的±05%.其他超声探伤仪：参考信号与理想位置的偏差应不超过全屏宽度的±1%。5.3发射性能要求5.3.1 发射脉冲电压发射脉冲电压与标称值的偏差应不超过±%.5.3.2 脉冲上升时间脉冲上升时间应不大于技术规范规定的最大值。5.3.3 脉冲持续时间脉冲持续时间与标称值的偏差应不超过±10$。5.3.4 3.1脉冲重复频率每个设定值下的测得的脉冲重复频率与标称值的偏差应不超过±5%。6通用技术要求6.1 标志和信息a）制造者的名称或商标；b）超声探伤仪的型号和序列号。6.2 外观和结构超声探伤仪及附件应无机械性损伤、漏电、接地不良等可能影响计量性能的现象：开关等控制器件应操纵灵活、定位准确、接触可靠。非供操作者使用的部件应采用密封或标记的方法加以保护。开启超声探伤仪后，其显示屏上信号幅度和位置应无明显抖动。7具控制计鬓器具控制包括首次检定、后续检定和使用中检查。7.1检定条件7.1.1计量标准器和主要配套设备a）信号发生器：应包含猝发音功能，频率范围至少覆盖0.5M1.1.z-25MHZ,频率准确度优于5X10-4,电压幅度误差不超过±1%,正弦波幅度平坦度优于±02dB.总谐波失真优FO3%ob)标准衰减器：在0.5MHz25MHZ频率范围，总衰减范围不小于80dB,至少应有10dB、1dB和0.1dB3种衰减步级：衰减误差为±(1.%A+0.05KiB,其中A为衰减量。O固定衰减器：可耐受100OV的发射脉冲电压，总衰减范围不小于40dB.d)示波器：带宽不小于K)OMHz,在0.5MHZ25MHZ频率范围，幅度测限不确定度优于5%(k=2),时间测量不确定度优于0.2%(k=2)e)无感电阻：50Q和75Q,最大允许误差为±1.0D温度让：在枪定环境条件内，温度示值的最大允许误差为±0.4'C°g)湿度计：在检定环境条件内，相对湿度示值的最大允许误差为±4%。1.1 1.2检定环境条件温度：15*C35C;相对湿度：25%90%.1.2 检定项目超声探伤仪的检定项目见表2。«2世£目一项目名称首次检定后续检定使用中检查外观与结构十十见械C一般技术检查他热后的校定性十十接收性能要求放大器城率响应+十发射能址泄漏抑IM十发射脓冲后盲区十动态范国十等效输入噪声十十我战零误差十十幡度线性误差十十时基设性误差十-I-发射性能要求发射脓冲电压十脉冲上升时间十脓冲持续时间十肤冲重发颇率十注：需检定或检查的项目用“+”表示，不需校定或检衽的项目用表示.使用中检查见附录31.3 检定方法1.3.1 外观与结构目视超声探伤仪外观，检杳是否存在影响正常工作的外部损伤。1.3.2 预热后的稳定性a）设芭超声探伤仪为发收模式，根据图1所示连接仪器：注：连接示波器前，宜检查示波器的输入端电压,以免由于而发射电压而损坏示波器，b）超声探伤仪中声速参数设置为5920m/s时，调节超声探伤仪声程范围为50mm:c）在超声探伤仪可用的中间频率范困内（如当选择2MHZ-6MHZ频带时，信号发生器输出可以设置为，1MHz）.调节信号发生器产生一个单周期正弦波：d）设置等效于全屏宽度50%声程范围的延迟时间，调节信号发生器输出幅度，使止弦波在探伤仪屏幕上的显示为全屏高度的80%左右：c）在30min内，每隔10min观察信号在屏幕上的幅度和位置记录参考信号幅度和位匿变化的最大值.图1设备的通用归置7.3.3接收性能参数7.3.3.1放大器频率响应a）将超声探伤仪设置为一发一收模式，根据图1所示连接仪器；b）依次选择超声探伤仪预设的频带：O调节信号发生器输出1V峰-峰值的连续正弦波信号，接入超声探伤仪的接收端:d）调整标准衰减器使超声探伤仪接收信号幅度为全屏高度的80%,记录此时超声探伤仪的增益设置；C）在0.5MHz25MHZ范围内，改变输入信号的频率，记录每个频带能在超声探伤仪屏幕显示最大信号帕度的频率fmax,以及该电平的高度H;注：应保证放大涔不致过我，而口在示波器上显示的输入幅度保持恒定。可以将标准袁减器减少3d氏以提高显示的信号幅度。1）以小于当前测试频带标称带宽5%的步进量，从fmax依次增加和政少频率，记录H下降到一3dB点时的上限频率和下限频率：g）在每个预设频带下（后续检定时，可只检测常用领带或最大标称带宽的频带，选定频带后，后续检定的所有项目均在该顺带下检测）,按公式（1）计算中心频率：式中:fe-频带中心频率，MHz:fuH下降到一3dB时的上限频率，MHz;GH下降到一3dB时的下限频率，MHz.h）按公式计算一3dB带宽£:f=fit-fi式中:f一H卜降到一3dB带宽，MHz67.3.3.2发射能量泄漏抑制a）将超再探伤仪设置为一发一收模式；b）在超声探伤仪的发射端和接收端同时连接50Q无将电阻:c）用示波器测量发射端电压和接收端电压,如图2所示：d）按公式（3计算发射能属泄漏抑制De:D.-201*（.）式中：Dc发射能量泄漏抑制，dB;V5o超声探伤仪发射端电压，V;Ve一一超声探伤仪接收端电压，V4图2发射能量泄漏抑制的仪器配置方式7.3.3.3发射脉冲后盲区a）设置超声探伤仪显示范用为Ous-25us：b）调整延迟时间，使发射脉冲前沿对准零刻度战：C）按图3所示连接超声探伤仪,将超声探伤仪设置为自发自收工作方式（连接超声探伤仪发射端与接收潮）：图3测Ift发射脉冲后B区仪器配置d）依次选择超声探伤仪件个频带的设定值，并谢节信号发生器产生输出频率为对应频带测得中心频率的连续正弦波：图，1用于测量发射脉冲后百区的信号波形说明1 一日区的时何；2一时阿：3信号高度注I在此过程中,在改变输入信号电平,并检在府也探伤仪放大潺，要处干未饱和状态，c）从发射脓冲前沿到时基线上信号幅度为全屏高度45%55%所对应的时间，即为自区（见图4）,单位为MS。7 .3.3.4动态范用a）将超声探伤仪设置为一发一收模式，根据图1所示连接仪器：b）设置信号发生潺产生10个周期的外发音信号：c）按照7.3.3.1所测得的每一个频带的中心频率能设世信号发生器输出频率，检查不同频带设置下的动态范用：d）调节超声探伤仪增益至最小值，增大信号发生器输出信号幅度直至超声探伤仪显示出现饱和，或显示幅度达到全屏高度的100%,测取此时输入信号的电压（测出时要适当考虑标准衰减器的设置）；e）将超声探伤仪设置到最大增益，如果电噪声电平大于全屏高度的5%,减小增益，直至电噪声电平幅度为全屏高度的5%;f）调节信号发生器输出信号幅度，使超声探伤仪屏幕显示的信号幅度达到全屏离度的10%,测量:此时输入信号的电压（测量时要适当考虑标准衰减器的设置）；注I如果信号发生器不能提供足够低的电压，在将超声探伤仪僦新设应到大于皿小墙前20dB的电平井对测盘结果作必要的修正.g）当Vmin低于等效输入噪声VRin时,按公式（4）计算动态范I札(»Gos=20Iogiogii式中：GP可用动态范用，dB;VmaX一超声探伤仪接收信号幅度显示饱和或到达1Q0%时的输入信号电压，V：Vmin超声探伤仪接收信号幅度显示到达10%时的输入信号电压，V.当Vmin不小于等效输入噪声VcinHt.按公式（5）计兑动态范围：G1.-20Iogw-三rt*7.3. 3.5等效输入噪声a）将超声探伤仪设置为一发一收模式，根据图1连接仪器：b）在每个频沿下，根据对应频带测得中心顺率设置信号发生那产生连续正弦波信号,利用该信号测量等效输入噪声（后续检定时可选择常用频带或最大标称带宽的频带进行测试）；C）将超声探伤仪增益参数（包括可变增益）设置为最大值：d）断开输入信号并记录超声探伤仪屏幕上的电噪声电平：e）减少增益40dB并里新连接输入信号：f）调节标准哀收器和（或）输入信号电平,直至输入信号电平等于前述显示屏电噪声电平：g）利用示波器测盘输入信号的蜂-峰电压值,记录标准哀减器的衰栽量S（以dB为单位；h）按公式（6）计算等效输入噪声：(6)V.mn（i÷）式中：Vcin等效输入噪声电压值V;Vin一一输入信号电压峰-峰值，V;S标准衰减滞的衰战量，dB.i）按公式（7）计算祗平方根带宽的噪声：V.Mh,*.=TTFTx式中：nin每平方根带宽的噪声，VHz'27. 3.3.6货诚器误差a）将超声探伤仪设边为一发一收模式，根据图1连接仪器:b）在斑个频带的中心频率下检测超汽探伤仪的衰减器俣差（后续核定时，可只检；划常用频带或最大标称带宽的顺带）;C）将超声探伤仪增益调节为中间值：d）在标准衰减器设置值比超声探伤仪增益高K）dB的情况下，遍节信号发生器的输出信号幅度，使其占全屏高度的80%;e）以适当步进量降低超声探伤仪增益，并调节标准衰减器保持该信号为恒定高度，检测超声探伤仪的衰减器误差：D如果可能的话，在1dB范用内，以最小增搔检测超声探伤仪的衰减器误差：g）在整个范围内以其每种增被检测超声探伤仪的衰减错误差：h）记录超声探伤仪增益与标准衰减器之间的偏羌，即为超声探伤仪的哀减器误差。8. 3.3.7幅度线性误差a）将超声探伤仪设置为一发一收模式，根据图1连接仪器：b）在开始检测时，记录增益的初始设定值：c）以规定间隔从全屏高的0dB-26dB测量幅度线性：d）按7.3.3,1测量的各频带中心频率重更进行测试（后续检定时，可选择常用频带或最大标称带宽的频带进行测试）：c）将标准衰减器设置到2dB,并调整超声探伤仪的输入信号和增益，使该信号达到全屏高度的80%;0在不改变超声探伤仪增益的情况下，将标准衰战器设置到表3第1列所列数值，分别测Iit不同衰减属下超声探伤仪屏幕上的信号幅度：«3SI性的合格指标标准袁i牌设置dB所显示信号幅度的理论值（全屏高度的百分比/%）合格指标（全屏高度的百分比/%）19088-92280参考线46462-6665048-52K403872122523-27M2018-2220108-1226537g）按公式（8）计算幅度线性误差：=+11ux+-max（8）式中:A幅度线性误差，%；+maxi-幅度规性最大正偏差的绝对值，%:IO-max1.幅度税性最大负偏差的绝对值，气。7.3.3.8时基线性误差a）将超声探伤仪设置为一发一收模式,根据图1连接仪器：b）调节信号发生器产生具有“个规则的彼此分开的正弦波脉冲测试信号：O选择适当的领带（后续检定时，可选杼常用顺带或最大标称带宽的频带进行测试），将测试信号的频率设置为对应频带测得中心频率：d）将超声探伤仪增益设四为总增益值的50%调节标准哀世器和信号发生器输出信号幡度，直到显示在超声探伤仪上的测试脉冲为全屏高度的80%;e）调节脉冲的时间关系，使第3个脉冲的前沿位于水平刻度尺的20%,同时第9个脉冲的前沿位于水平刻度尺的80%;D记录其余9个脓冲的前沿超出水平刻度尺理想位置.的偏冷，取其最大偏差：g）按公式（9）计算时基线性误差：M="*1.00%式中：1.时基线性误差，%；max一一其余9个脓冲与指定位说的最大偏差：B水平满刻度散.7.3.4发射性能参数7. 3.4.1发射脉冲参数（发射脉冲电压，脓冲上升时间，脓冲持续时间）a）将超声探伤仪设设为一发一收模式：b）脉冲重发腕率设定为最大值，并将50。无掇电阻并联在发射端；C）将发射端通过示波器表笔或固定衰减器连接至示波器：注：连接示波器前，直检饯示波器的输入端电压，以免由于高发射电压而损坏示波器。d）利用示波涔测盘发射脉冲电压、脉冲上升时间和脉冲持续时间,如图5所示。图5发射脉冲参数的测吊图5（续）h-W-1.引时间：I其中持卵峋：VSo-发射物NiI玉7.3.4.2脉冲重且频率a）将超声探伤仪置于一发一收模式：b）将发射端通过示波器表笔或固定衰减器连接至示波器：注：连接示波器fit.ft：检支示波零的输入端电压，避免也于高发射电压而损坏示波潺。O调整示波器，令乂最少可以显示2个脉冲信号。脉冲重熨频率则为2个脉冲时间间隔的倒数。注：测量脉冲重发妓率时,宜禁用信号处理功能，例如时间增益惟正，矩离幅度曲就等功能。d）将超声探伤仪的脉冲重第频率设置为最大值、最小值以及个常用值，分别用示波器测量。7.4 使用中检查使用中检查项目及计附性能要求见附求Co7.5 检定结果的处理a）所有检定项目均符合合格判则的，超声探伤仪检定合格；如有一项或多项不符合合格判则的，超声探伤仪检定不合格。对检定合格的超声探伤仪发给检定证书：对检定不合格的超声探伤仪发给检定结果通知书，并应注明不合格项目.b）检定证书和检定结果通知书的内页应包括检定条件、检定项目、检定结果等内容。检定证书的内页格式见A1.,检定结果通知书的内页格式见A.2。C）超声探伤仪检定中的测属不确定度应按JJF1059.12012的要求评定，不确定度评定的示例见附录B.7.6 检定周期超声探伤仪的检定周期一般不超过1年.检定证书和检定结果通知书内页的格式A.I检定证书内页的格式超声探伤仪检定证书内页的格式见图Ak½4S×××××-XJ检定机性授权说明检定地点及环境条件地点温度c相对湿度%检定的技术依据：JJG716-2024超声探伤仪3检定使用的计量（基）标准装置名称测量范明不确定度/准确度等级/以大允许误差计做（地）标准证书编号有效期至检定使用的标准器名称测量范的不确定度/准确度等级/最大允许误差标准涔证书编号有效期至弟X页共X页图A.I检定证书内页的格式证书编号XX检定结果1 .外观与结构：2 .预热后的检定性:3 .放大器频率响应:频带上限频率fu/MHz下限频率fi/MHz带宽/MHz中心频率/MHz4 .发射能宣泄潟抑制B:5 .发射脓冲后白区us:6 .动态范MdB:7 .等效输入噪声/N/旧/2):8 .衰M器误差dB:9佩度双性误差/%：10 .时中右性误差/%：I1.发射脓冲电压/V:12 .脓冲上升时间ns:13 .脓冲符续时间ns:14 .脓冲戊复频率/Hz:说明:图A.1（续）A.2检定结果通知书内页的格式超声探伤仪检定结果通知书内页的格式见图A.2.证书编号XX检定机构授权说明检定地点及环境条件地点C相对湿度%检定的技术依据：JJG746-2024M超声探伤仪"检定使用的计量（基）标准装置名称测疑范国不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至检定使用的标准器名称测S1.范围不确定度/准确度等级/最大允许误差标准器证书编号有效期至第X页共X页图A.2检定结果通知书内页的格式证书编号XX检定结果1.外观与结构:2 .预热后的稳定性:3 .放大零烦率响应:频带Jt限频率fu/MHz下限频率fi/MHz带宽/MHz中心频率/MHz4 .发射能耐泄漏抑制dB:5 .发射脉冲后百区/us:6 .动态范围dB:7 .等效输入噪声/(VHz'/2):8 .衰减器误差A1.B:9 .幅度线性误差/%:10 .时基线性误差/%:11 .发射脉冲电压/V:12 .味冲上升时间ns:13 .脓冲持续时间ns:M.脓冲重现频率/Hz:对检定结果不合格项及不能继续进行检定项目的说明：不合格及不能维续检定的项目.第X页扶X页测量不确定度的评定示例选一稳定的超声探伤仪,对幅度线性误差作不确定度评定，B.1测量模型=+11ax+-max式中：幅度线性误差，%；+ma×1.一一幅度线性0大正偏差的绝对值，%:I-maxi一一幅度税性最大负偏差的绝对值，%,8.2 合成标准不确定度计算公式+>wx-Z-max相应的不确定度互不相关时，其合成标准不确定度为：u2（）=c2（+max）u2（+nax）+c2（-nax）u2（-nax）（BI）式中灵敏系数：5a（B2）,君三11（B3）8.3 标准不确定度a）输入同幡度畿性最大正偏苦的绝对值标准不确定度来源一一测fitJft复性引入的标准不确定度u1;一一信号发生器电压幅度准确性引入的标准不确定度U2:一一标准衰减器引入的标准不确定度u3°1）由费*盅复性引入的标准不确定度U1.选取超声探伤仪最大正偏差所对应的总衰减量为测量:点，在型复条件下连续测量IO次,得到最大正偏差的测量列（%）：2.0,2.1,2.0,2.2,2.1.2.0.2.1.2.1,2.2,2.0.a=W=2,O8%（B4）单次测量实验标准差：（i->:=I-；-OO79（B5）n-I单次测量标准不确定度：u1.=s=0.08%（B.6）2）信号发生器电压幅度准确件引入的标准不确定度S依据校准证书，信号发生器正弦波电压幅度偏差为1%,假定满足均匀分布，RiJIHwj-0.58%(B77)33)标准衰减器引入的标准不确定度力选取超声探伤仪最大正偏差所对应的总衰减量为测量点，衰减器最大测地误差为±0.014dB(0J6%),以均匀分布考虑，则016%C5“ZRO1W1-0.)9(B.8)34)输入量IA+max的标准不确定度U(IZ+max1.)的合成各不确定度分地灵敏系数为I,忽略其相关性，则(+max)=ui+u2+u3=(0.08%)2+(0.58%)2+(0.09%)2=0.59%(B.9)b)输入量幅度线性最大负偏差的绝对值标准不确定度来源(同上)D由测量重史性引入的标准不确定度U1.选取蚂声探伤仪最大负偏差所对应的总衰减量为测量点，任重尊条件下连续测量10次，得到最大负偏差的测量列(%)：0.5,0.6,0.6,0.6,0.5,0.5,0.6,0.6.0.5,0.6«P至-0.6%(B-IO)»(单次测量实验标准差：1.<,-；=0.05%(B.11)4it-I单次测量标准不确定度：Uf=SI=O.05%(B<2)2)信号发生器电压幅度准确性引入的标准不确定度C依据校准证书.信号发生器正弦波幅度偏差为1$,假定满足均匀分布，则K1.一Q.58%(B.13)J33)标准衰减器引入的标准不确定度S选取超声探伤仪最大负偏差所对应的总衰战量为测地点，衰减器最大测殳误差为±0.014dB<0.16%),以均匀分布考虑，则0.16%4)输入室iZX-maxI内标准不确定度U(IAk-max1.)的合成各不确定度分量:灵敏系数为I,忽略其相关性，则(-max>=ui÷u22+us2=(0.05%)2+(0.58%)2+(0.09%)2=0.59%(BJS)B.4标准不确定度汇总表«B.1«Uft不jtat汇越衰标准不确定位分麻不礴定度来源标准不确定度灵敏系数COu(：*max)1 .测出虫坂性引入的标准不确定度u1.;2 .信号发生器引入的标准不确定度u2;3 .标准我减器引入的标腐不确定度5U=s=O.052=0.58z=0.09%c(Amax)c(+max)u(+Bax)=0.59%u(imax)1.测盘由笑性引入的标准不确定度u'1;2 .信号发生器引入的标准不确定度UZ:3 .标准衰减零引入的标准不确定度Mu1.=sz=0.05%2=0.5S%u3=0.09c(-max)c(I-t11ax)u(-三ax)=0.59%B.5合成标准不确定度u(>-c,(÷ma)u¾+max)4c*<1.-ma)u*<-nux)=O3%(B.16)B.6扩展不确定度取包含因子k=2.则U()=kue()=2×0.83%=1.7%(B.17)附录C使用中检查本附录参照GB/T27664.3给出超声探伤仪使用者在H常使用过程中，对超声探伤仪工作状态的检杳方法。CJ外观质量a）目测检杳超声探伤仪、探头、探头电缆和校准试块的外观，看其是否存在可能影响目前系统工作或以后可求性的物理损坏或磨损；b）尤其检杳探头表面的物理损坏或磨损怙况。如果探头是由分立部件装配的，则要检查部件组装的正确性和电气接点的可靠性：O每天应对当天要使用的组合设备检杳1次。C.2灵败度与信噪比a）将探头放在GB,，T197992或EN12223规定的标准校准试块上，调整探头位置以找到来自作为灵敏度检杳的横通孔信号的最大值：b）调节超声探伤仪增益，将该信号设置到全屏高度的20$,并记录此时的增益值：O从试块上移下探头，擦干探头表面的耦合剂：d）将探头放置在试块的侧面，增加增益，直到总的系统电噪声电平与目标孔一样达到全屏高度的20%为止，记录此时的增益值：e）记录的第一个增益测量值用于检测探头和超声探伤仪的灵敏度，而第1个和第2个测量值（单位为分贝）的差值为信噪比：0应对应基本测限时所选用的特定范围来检查这些参数：g）对于所检型号的探头和超声探伤仪,测定的灵敏度和信噪比应在其基本测量值的6曲以内：h）每周应对本周所使用的探头至少检查1次。C.3增益线性a）在校准试块上定位探头，以从一个小的反射体（例如：GBfT19799.2规定的试块上的5mm孔）中获得个反射信号：b）调节超声探伤仪增益，使该信号达到全屏高度的80%,并记录此时增益值：c）将增益增加2dB.确认信号幅度上升到大于全屏高度的100$;d）将增益恢曳到其初始值，然后进一步把增益降低6dB,确认信号幅度下降到全屏幅度的40与左右；c）以6dB步进量依次降低信号幅度3次，确认3次的信号幅度分别下降到全屏高度的20%、10%和5%.。若信号幅度在表C.1规定的限值内，应确定为合格。*C1*妣性的合格值增益dB预定的全屏裔度（全屏高度的百分比八限（全屏高度的百分比八）+2101950HO基准线-6403773-122017-231810872-2158,可见g）每周应对所使用的超声探伤仪至少进行1次检查.C.4时基线性a）将探头放在GB/T19799.2或EN12223规定的标准校准试块匕其位置应使最后一个背面回波的范围不小所要检查的时基线性范围：b）调整声程范用，使第1个和第6个背面回波分别与标尺的第一个和最后一个刻线对齐：c）用另外4个回波检查线性，依次将背面回波调至近似相同幅度，例如：全屏高度的80%d）每个同波脉冲的前沿宜与各白相应的刻线对齐：O当第1个和第6个回波定位后，并以相同的幅度测量时，检杳每一个回波与其指定位置的偏差均应在规定的允差范闱内：0时基线性误差的最大允许值为全屏宽度的±2%；g）每周应对所使用的超声探伤仪至少进行1
