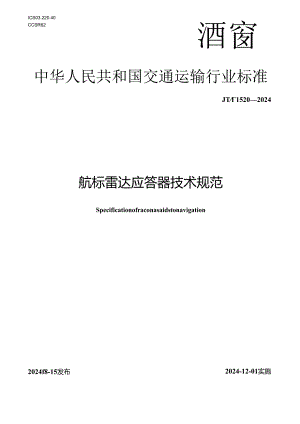

ICS03.220.40CCSR62酒窗中华人民共和国交通运输行业标准JT15202024航标雷达应答器技术规范Specificationofraconasaidstonavigation2024f8-15发布2024-12-01实施中华人民共和国交通运输部发布前者III范围I2规范性引用文件13术语和定义14分类及型号25技术要求36踊方法6的文蛾13本文件按照GB.，TIJ-2020£标准化工作导则第I部分：标准化文件的结构和起草规则3的规定起草.请注遨本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贵任.本文件由交通运输航测标准化技术委员会提出并归口.本文件起草单位；交通运输部东海航海保端中心、上海嗒嘀导航技术行.限公司，本文件主要起草人：唐庆友、商汉增、王军波、徐明、张永杰、李星、顾明荣、杨杰、程万庆、阳建云、王昇民、E正斌.航标雷达应答器技术规范1CT本文件规定了航标雷达应答器的分类及型号、技术要求、试脸方法.本文件适用于在沿海、内河可航行水域和相关陆域所设置航标保达应答器的设计、生产、检险.2畿范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注R期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2421环境试检概述和指南GB/T2423.1电工电子产品环境试验第2部分：试验方法试脸A:低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试&B:高温GB/T2423.4电工电子产品环境试验第2部分：试聘方法试验Db:交变湿热（12h+12h循环）GB/T2423.52019环境试舱第2部分：试验方法试验Ea和导则：冲击GB,1T2423.-2OI9M境试验第2部分：试验方法试验Fc:振动（正弦）GB12423.18-2021环境试验第2部分：试验方法试验Ka:盐劣.交变爆化钠溶液）GB/T2423.24-2022环境试险第2部分：试验方法试脍Sa:模拟地面上的太阳辎射及其试验导则GB"2423.101电工电子产品环境试验第2部分：试验方法试验：帧斜和摇摆GB"3836.1爆炸性环境第1部分：设备通用要求GBZT4208外壳防护等级（IP代码）GB/T4857.5包装运输包装件跌落试脸方法GBfr9410移动通信天线通用技术规范GB14048.1-2012低压开关设得和控制设备第1部分：总则GB.T1452228机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法荧光紫外灯GB.T22451-2（X）8无线通信设备电磁兼容性通用要求JTrr788航标遥测遥控系统技术规范GBzr9410界定的以及卜.列术语和定义适用于本文件。3.1S&K&k4HIso1.idstateracon在指定但围内，能正常响应固态船载导航雷达和磁控管船收济航雷达询问的航标雷达应答案。注：正常响应是指对固态船成导航雷达的作用距岗应不小于同等条件下对磁控管船效导航雷达版及3.2磁控管雷达应答器ma*nct11>nracon在指定范围内，能响应磁控管船我导航需达询问，但不能正常响应固态船我导航需达的航标雷达应答器.3.3天线皿«ainG天莲在最大辎射方向上的辎射功率加属密度与参考点海天觌在相同输入功率时坡大辐射功率迪沆密度的比（ft.来源：GBT9410-2008.3.14.有修改3.4H方向BBradiationpattern天线辐射的电整波的空间方向分布的图形.注；辐射方向图筒你方向图，航标JI1.雷达应答器天然主要采JH水平面方向图和垂直面方向图，其中，水平面方向图足指与地平面品评行的平面内的稀射方向图,垂三i方向图足指与地平面相垂直的平面内的稀射方向图.来源：GBT9410-2008.39有修改35半功率波J1.nt度ha1.f-powerbeamwidth功率方向图中，在包含主用最大辎射方向的某一平面内，相对最大辎射方向功率通城南度下降到一半处的两点之间的夹角.来源：GBT9410-2008.3.12.有修改36电压驻波比Vo1.taKestandingwaveratio把大战作为无损耗传输线的负孜时，在沿传输线产生的电压驻波上，其最大值与嫌小侑之比值。来源：GB，T9410-2008,3.73.7介电强度die1.ectricstrength材料作为绝缘体被击穿时,单位厚度承受的最大电压.注：足材料杭裔而不产生介电击穿能力的殳友，4分类及SW4.1 分集4.1.1 按工作Ii率分类航标而达成答零（以下简称“南达成答器”）按工作侦段分为单波段雷达应答零（晌应X波段而达）和双波段雷达应答器（响应XZS波段雷达），其中，X波段的雷达应答器工作频率为9300MHZRSOOMHz;S波段的格达应答器工作颇率为2900MHz-3100W1.1.z.4.1.2 按响应达体制分类雷达应答器按响应的船驶导航雷达发射机体制，分为磁控管雷达应答器和固态雷达应答器两类.4.2 at号命名缶达应答器产品型号表示方法应如图1所示。-t*.AnMWkAimWmm.M1.AISiiu-4MKC4MWM.>MWMhMAM.IfMms-nw&fiMk"Mf1.ntttfiM,IfM*.X#Wbvu-wmITM8»2tt-3(RiWMHri.*nrfiwe.三1雷达应¥»产金叁号表示方法5妍麻5.1 TRe求5.1.1 外观雷达应答器的外观满足下列要求：加所有构件不应有毛刺锐边呱2的凹痕、划伤、裂矮变形和污染等.金屈零部件不应有锈蚀：b）表面涂镀层应均匀，不成起泡、龟裂、划伤、脱落和憎损：C）紫固件不应松动.5.1.2 零部件5.1.2.1 雷达应答器宜采用螺栓固定。雷达应答器或其安装过渡板应提供至少4个直径为12Mm的安装孔，安装孔的节IH1.直径为238mm.其中至少包含一组4个安装孔均匀分布在节K上。5.1.2.2 雷达应答器零部件除采用耐腐蚀材料制造及按结构原理不需要涂镀外，所有金屁表面均应涂或镀有耐腐及保拉瓜，5.1.2.3 具有防爆要求的留达应答器的零部件性能应符合GBT3836.1的规定。5.1.3 m5.1.3.1 雷达应答器的制造材料应满足卜列要求：a）外壳均为抗期外线材料,零部件为抗老化材料：b）采用的元器件为工业线或更高等徼，表面深覆防潮、防盐雾、防毒菌涂层：O电源电缆采用橡胶绝缘船用电缆、铜质导线。5.132具有防爆要求的雷达应答器,材料的性能应符合GRT3836I的规定.5.2功能与性能5.2.1租52.1.1番达应答器在X波段应使用水平极化波对船载导航留达进行响应：在S波段应使用水平极化波和汞直极化波时斯战导航缶达进行响应。5.2.1.2新达应答浜人线的主4技术忤傥应符介农1的规定.«1幽天线主要技术性能央求名称S波段工作频率（MIIz）9300-950029OO'3I(IO电JK驻波比2.02.0极化方式水平水平，W½(dBi)芬5芬6方位面的方向图不网懂（&0W1.51.5帕仰面半功率波束宽哎C>185.22需达应答器接收灵敏度应不大于划dbm,a2.3523.1 磁控管雷达应答涔，南达沏间脉冲宽度小于0.2PS时，响应的频率误曲范围成为-2W1.z'201Hz:雷达询问脉冲宽度等于或抬过0.2s1.1.>1.响应的赎率误差范围应为1.0MHz-1.OMH/.523.2 固态需达应答器，响应的频率误差范围应为-200k1.1.z-200kHz.523.3 .3雷达应答器的有效发射功率应不小于1U-（30dbm）o5.2.4响应机制5.2.4.1 破控管雷达应答案收到询问信号后的响应延迟应不大于。7s.固态窗达应答器收到询问信号后的响应延迟应不大于1.OUS。524.2雷达应答洪应能响应脉冲宽度不大于0.05US的船教导航孟达询问，在城忙或重要港口的雷达应答器，还应能响应脓冲压缩固态船领导航雷达询问，5.24.3雷达应答器的识别码应采用莫尔斯码，莫尔斯码的“划''和"点”的长度比例为3;1,“点”与“空格”的长度比例为1:1.识别码长度应能随信号脉冲宽或变化,但不应随信号的强度变化.5.2.4.4雷达应答器的识别码宜通过滴足T1.ZEIA232-C和/或TIA,E1.485A要求的通信接口，用计算机终端设置，也可用设名上的内跣开关设置。a2.5务却制所达应答器应具有旁诳抑制功能旁而抑制率应Ur调通常情况卜,宜设置为25Ma2.6作用距离雷达应答器标称作用距离应不小于5nmi1.e.a2.7工作与休止时间527.1 雷达应答器的工作与休止时间可设n.527.2 磁控管番达应答涔休止期应在响应结束后100HS以内，固态雷达应答涔休止期应在响应结束后150HS以内。527.3 功耗5281磁控管雷达应答洪工作与休止时间为1:1时，平均功耗应不大于4必5.2.8.2固态留达应答器工作与休止时间为1:10时，平均功耗应不大于10h5.2.9伯息传输雷达应答渊的信息传输内容与格式应满足JT"788的规定.5.3电磁性能5.3.1电源适应性雷达应答案标称工作电压12VDc,输入电压范困应为9VDC-24VDC,5.3.2绝缘性5.3.2.1雷达应答器绝缘电阻侑的测域按6.M1规定的方法进行，结果应符合表2的规定。表2雷达应答器绝缘电阻电JK等级(V)冷态绝缘电阻M)热态绝缘电阻(WW湖热态绝缘电阻(W)25010二5>15.3.2.2畲达应答器介电强度的试验按6.14.2规定的方法进行,试验期间应无击穿或闪络现象.5.3.3无线电骚扰5.3.3.1部达应答密的电源湘子传导嫡扰限值按6.15.1.1规定的方法试验，结果应符合GB/T224512008中表14的要求.5.3.3.2雷达应答器的辎射蛙扰限值按6.15.1.2规定的方法试验，结果应符合GB/T224512008中表M的要求，5.3.4抗扰度1.1.1.1 3.1.1雷达应答器的静电放电抗扰度按615.2.1规定的方法试验，结果应能通过GB/T22451-2008中的试验等级要求.1.1.1.2 番达应答器的射婉电磁场辐射抗扰度按6.15.2.2规定的方法试验，结果应至少满足GB"22451-2008中的性能等级3的要求.1.1.1.3 雷达应答器的电快速瞬变脓冲群抗扰度按6.15.2.3规定的方法试蛤，结果应至少满足GB1T224512(X)8中的性能等级3的要求.1.1.1.1 雷达应答器的浪涌抗扰度按6.15.2.4规定的方法试验，结果应能通过GB/T22151-2008中的试验等级要求.5.3.4.5 的达应答器的射频场感应的传导会扰抗扰度按6.15.2.5规定的方法试脸,结果应能通过GB，T224512008中的试验等级要求。5.3.4.6 缶达应答器的电压神降、短时中断和电压变化的抗扰度按6.15.2.6规定的方法试脸，结果应能通过GB，T224512008中的试验等级要求.5.4环境适战性5.4.1 温度、湿度5.4.1.1雷达应答器的工作环境温度为-33C'+55C.5.4.1.2 宙达应答器按6.16.1.1规定的方法进行商温试脸,试脸期间和恢复后,雷达应答器应能按5.2.4要求响应船载导航雷达询问。5.4.1.3 册达应答器按6.16.1.2规定的方法JS行低温试脸，试验期间和恢复后，宙达应答器应能按5.24要求响应船载导航雷达询问.5.4.1.4雷达应答器按6.16.3规定的方法进行湿热试舱，试验恢复后，窗达应答器应能按5.2.4要求响应船载导航雷达询问.5.4.2 摇援雷达应答案按6.16.2规定的方法进行摇摆试验，试舱后应能按5.2.4要求响应船领导航雷达询问，且无机械损伤、接触不艮和紧固件松动等现象。5.4.3 振动窗达应答器按6.16.3规定的方法进行振动试验，试验后应能按5.2.4要求响应船致导航留达询问，且无机械损伤、接触不良和紧固件松动等现望.5.4.4 冲击否达应答器按6.16.4规定的方法进行冲击试脸，试脸后应能按5.2.4要求响应船载导航否达询问，且无机械损伤、接触不艮和紧固件松动等现象。5.4.5 曲留达应答器按6.16.5规定的方法进行碰撞试验，试验后应能按52J要求响应船致导航雷达询问，且无机械损伤、接触不艮和紧固件松动等现象。5.4.6 载雾海上应用的正达应答器按6.16.6规定的方法进行耐盐雾试验，试验后应能按5.2.4要求响应船载导航雷达闻问，外观应无咯蚀、质变现象，5.47运落雷达应答器的运输包装件按GRT4857.5的规定进行跌落试验，试验后应能按5.2.4要求响应船我导航需达询问，且无机械损伤、接触不良和紧周件松动等现象.5.4.8外壳防护田达应答器的外壳防护等级应满足GB门,4208规定的IP666Mtt%6.1 外观采用手感、目测等方法对5.1.1所列内容逐项进行检饯。6.2 零部件6.2.1采用目测方法逐项检查5.1.2.1、5.1.2.2所列内容.6.2.2具有防爆要求的雷达应答器按GB,T3836J规定的方法对零部件进行试验.6.3材料6.3.1天线材料按GBT1.45222008规定的方法及其表C.1中“嫌职周期类型5”的严酷条件进行暴露试胎，共进行56个循环。1.3.2 其他零部件材料按CB“2423.2，12022中规定的程序A进行试验,共进行56个命坏.1.3.3 防爆性能材料按GB/T3836.I规定的方法诳行试监，6.4天线6. 4.1电压驻波比电压肝.波比试验按以下方法进行：a)使用能覆靛被测天线工作频段的网络分析仪直接测°b)首先对仪器进行校正，校正完成后也接冽出被测天规驻波比。C)在规定的工作频段内，读取电压驻波比抵大值.7. 4.2方向图与增益7.1.1.1 天线性能试验应在做波暗室等干净电磁环境下进行,使用天线转介、楞压电源以及相应短段的激波信号源、微波接收机、校准天线等测域。检测方向图、增益时，测试亚圉按公式计我A邛(1)式中：R一测试即离.单位为米(m)：1.被检测天城最大尺寸，单位为米(向；测试频率时应的波长，单位为米(m)。图2天线测试系统示意6.422累用图2所示的远场照射法测试系统,收发天线的极化方式应致，旋转转台360'.r1X标准理642.3按以下步骡进行水平面测盘：a)将网络分析仪的输出端口连接至发射天线，频率调至测琏频段上；b)被测天线在360°范围内绕水平轴旋转,记录旋转角(0)及被测天线接收到的功率响应IP(O)J:c)用标准天线替换被测天线,重复b).并记录功率响应Ps(O);d)在每一个测量颜率上重复a)和b),在工作频带愆国内.测fit中心频率、上边侦和下边频三个频率的辐射方向图：c)将天线俯仰面旋转90'安装，曲第a1c).6.4.2.4 皱测天线的增益按公式(2)计算.D=SPHjnavfmaxi(2)式中：D一被测天线增益.单位为分贝(dB)：G标准无线增核，单为分贝(dB):PmXP(O)值中的最大(ft(dB).单位为分贝(dB)：ps.mxPs(O)值中的最大值(dB).单位为分贝(dB)6.4.2.5 按以卜方法测绘出的方向图如图3所示。a)将每一旋转角上的功率值用最大值归一化.最大功率规定为0dB.其他功率(ft用时应的负分贝林b)将测班结果画在R角型标图或板坐标图上，至少将0dB-50dB(或按雷达应答器接收机最大灵敏度以内的所有测肽值都在图中表示出来：c)测证的平面、领率和杨化林在绘出的方向图中予以注明,必要时天线在测旅时的取向也在图中表示出来.&5三ttM接收灵敏度测试用微波信号源给田达应答器输入微波脉冲信号.逐步减小信号源谕出电平,当雷达应答器刚好能够眼踪信号源频率,并能正常输出应答信号时,信号源输出电平即为南达应答器接收灵敏度.接收灵敏度测试至少附在中心娠率、带宽上边沿、带宽下边沿三个颇率点上进行.&66.6.1 频率精度的测试使用猱谱分析仪和微波信号源，将信号源按雷达应答器的工作频率(E1.输入微波脉冲信号，X波段的雷达应答器从9300MHz-9500MHZ,S波段的番达应答器从2900MHz'3100MHZ,以1。MHZ的频率间隔连续测试雷达应答器输出的信号频率(R).域率精度F.为信号源发射侦率E1.与响应娠率R.之差,测试数据按表3所示填写,短率精度的平均值即为雷达应答器的频率踉踪精度，«3眼=度皿记H侑号源发射顺率E响位顺率R要求频率精度F（偏差值）6.6.2 磁控笆雷达应答器，应输入窄脉冲和宽脉冲分别测试。6.6.3 雷达应答器的发射功率枭川峥值功率计直接测收.6.7响应机制6.7.1 用示波器或检波器测E应答器发射脉冲与接收脉冲的时间差，确定雷达应答涔的响应延迟。6.7.2 在室内或室外用脉冲宽度不大于005US的船岐导航甫达.实测雷达应答器响应情况.固态格达成答潺还的在此基础匕增加使川脉冲压缩的船载固态导航需达实测.6.7.3 任意指定至少三种莫尔斯识别码.在船载导航雷达显示屏上观察显示的识别码.6.7.4 连接计豫机和雷达应答器的通信接口，测试莫尔斯识别码。使用内汽开关的雷达应答器在雷达显示屏超上进行测试.6.8多抑制在室外无遮挡的条件下,将南达应答潺放置在距两船载导航雷达约05nmi1.e-1.nmi1.e的位置.在缶达显示屏上响应识别码时，不应出现旁嗣信号，如图I所示。94功MU1.示效果示意&9作用距离6.9.1按以下方法测试磁控管畲达成答器的标称工作距离：a）雷达应答器天战安装高度3（以海平面为菸准,下同），配合测试的船用底控管雷达天线安装高度5m.发射功率不大于4kV进行场外抗距测试.b）导航而达在正确的波段上工作,并将雷达故示屏转换到合适的显示量程.O在壮航雷达的增益调节到刚好出现背妣噪泮的情况下，当雷达应答案信号在雷达黄光屏上处于最远可见状态，且需达应答卷每一个扫描冏期可见的编码次数最少不低于3次时，测得的作用距离即为雷达应答器的标称工作距网。6.92按以N方法测试固态帘达应答器的标称工作正离：a）常达应答器天线安装高度3m（以海平面为基准,下同），配合测试的固态磁控管雷达天线安装高度5m.发射功率脓冲压能的脓冲不大于100W.进行场外拉距测试.b）测试按6,9.1b）和6.9.1c）的要求进行。6.10 工作与休止时间用示波器泅电雷达应答器工作状态与休止状态的信号位置,确定阳达应答器的工作与休止响应时间.6.11 功施雷达应答器的功耗应在其工作与休止时间设为1:1,正常工作后，以百流电压表和直流电流表测出的供电直流电压和直流电流相乘所得,按公式计数.Pa=V×1.（3）式中:P宜流功率平均值，单位为上W）;V直流电压平均值，单位为伏（VXI比流电流平均值，单位为安培（八）.6.12 值总传按JTT788规定的报文格式，对雷达应答渊发送的报文进行解析比对.6.13 电K适应性法达应答器在标称工作t1.下正常响应雷达询问，用示波器监测此时的发射信号，或宜接在宙达显示屏上观察，待信号稳定或识别码超定后，i已录或拍照，然后，分别在额定输入电压范用的上限和下限供电，各状态下均出定运行10min,记录各状态下的信号波形或识别码.6.146.14.1 结电用Iut在GBb2421规定的测依和试验用标准大气条件下，按衣2的要求，使用兆欧表测法雷达应答器带电零部件之间、带电零部件与接地金属件（或外壳）之间的绝缘电阻。测量热态绝缘电阻时价达应答器应通电运行2h,然后断电，在5min内完成测睛。湿热态绝缘电阻应在湿热试验后测6。6.14.2 介电强度试验按GB14048.12012规定的介电性能验证方法迸行，将100oV,50HZ的试验电压旅加在南达应答器带电零部件之间、带电零部件与外壳之间,历时】uu6.15 电血容性6.15.1 无线电融扰IR值6.16 .1.1.电源端子传导强扰限值测量按GBT22151规定的“DC电源输入/输出端口”方法进行。6.15.1.2辐射骚扰限值测髭按GB疗22451规定的方法进行.IO6.15.2抗扰度6.15.2.1 静电放电抗扰度试股按GH，T22451规定的试5金方法进行.6.15.2.2 射频电峻场辐射抗扰度试验按GB灯22451班定的试监方法进行.6.15.2.3 也快速瞬变脉冲即抗优健试身按GB,T22451规定的试验方法进行.6.15.2.4 浪涌抗扰度试也按GBZT22451规定的试蛤方法进行。6.15.2.5 射频场感应的传导要扰抗扰度试验按GBjT22451规定的试蛤方法进行。6.15.2.6 电玉皆降、短时中断和电压变化抗扰度试验按GBJT22451规定的试脸方法进行.2 .16环境适应性6 1&1血、1.1.1.1 1高温试验按GB,T2423.2规定的“试5金Bd”的方法进行.试验期间,对需达应答器以电乐额定值的上限供电，试骁严酷等级55C±2C,持续时间16h,恢红时间2h.试验期间，雷达应答器直通电工作.1.1.1.2 2低温试验按GB,T2423规定的“试监Ad”的方法迸行，试验期间，对苗达应答器以额定值的下限供电.试验产能等级33C±2C.持续时间16h.恢复时间2h.试验期间.雷达应答涔应通电工作，或者达到低温持续时间后保持低温状态通电工作1h.1.1.1.3 3湿热试验按GB,T2423.4规定的方法进行.试验严酷程度：40C：循环次数：2.在高温高湿阶段的前2h和低淑高湿阶段最后2h.南达应答据通电工作1h.试验后在GB,，T2421规定的测址和试脸用标准大气条件下进行恢生，在恢亚的第2个小时进行最后将查，并通电工作Ih后检测,而达应答器工作状态.6.16.2 W试睑试验按GB,T2423.101规定的方法，使用最i此船等级，参照实际安装方式迸行。试收期间雷达应答潺应通电工作.6.16.3 9btt试骁按GBJT2423.10规定的方法进行,送蕤严酷等级按GB，T2423.10-2019¾C.I的规定，领率范IM1.oHz-150HzJOm/g扫频循环20次、20ni。扫频循环20次，耐久试缝为1。min6.1&4冲击试验试腌按GB,，T2423.5规定的方法进行.在浮动助航标志上与固定助航标志上使用的番达应答器.试粉严酷等侬分别按GBjT242352019的表1中“A-S00m,s1.D-IIms”和“AT00m、D=18榨”之规定，波形为半正弦波.6.16.5试验按GBjT2423.5规定的方法进行.试验严酷等级按GBJT242352019表1中“A=25OmW”的规定执行.三个相互垂直方向各进行100O次±10次碰撞试脸.6.16.6 部雾试验试验按GB,T2423.18现定的方法进行，试验使用严料等级.试验时.应除去临时灰面保妒层.6.16.7 ftM试验按GRT4857S规定的方法进行，跌落高度按包装质量和运检方式选取，任选四面，每面跌落一次。6.16.8 MRmCtt试验按GB，T4208规定的方法进行。)考文(1.GBT9391-1988船用落达技术要求和使用要求测试方法和要求的测试结果2)GB.(T17626.6-2017电照兼容试膜和测业技术射频场感应的传导豆扰抗扰度PJGB1T177652021航标术语JTT74-27由达折向标通用技术条件(5)T759-2009海区航标效能验收规范(61JT/T761-2022航标灯通用技术条件(7JTST320-5-2020沿海导助航设地维护技术规范8SJZI1388-20(>9电子信息产出环保使用期限通则(9IEC60945:2(X)2MaritimenavigationandradiocommunicationequipmentandSysicnis-Gcncra1.rcquircnnts-Nfcthodsoftestingandrequiredtestresu1.tsi0IEC61993-2:2018MaritimenavigationandradiocommunicationequipmentandSyMcms-AutoinaticidentificationSystcms(AIS)-Part2:QaSSAshipbomcequipmentoftheIHHOmatiCidentificationsyMem(IS)-Opera110n<1.andperformancercquircnicn1.sjne1.hodsofICS1.andrequiredIErcsu1.h(11IAI.AeNAV1.46OnSirategyfornimainingraconSerViCecapabi1.ity12IA1.AG1010RMOnrangepcrfo11naeI3J!A1.AR-IOIOnmarineradarbcacons(racons)1A1.ARcvommcndation(!4IMOReso1.utionA.615(I5)RadarBeaconsandtransponders15C1SPR16-1-2019Specificationtorradiodisturbanceandimmunitymeasuringapparatusandmethods!611A.'EIA-232-CDatatermina1.cquipncnt(DTE)anddatacommunicationCquipnicnt(DCE)betweentheseria1.binar>,dataexchangeinterfacetechnica1.standards)(I7JTIAEIA-485-AE1.ectrica1.charac(eriMicsofgeneraiois；HXireceiversforuseinba1.anceddigita1.mu1.tipointsystems18中国船级社.电气电子产品型式认可试脸指南(GD222O15)
