QB_T 1474.5-2023 绘图仪尺 量角器.docx

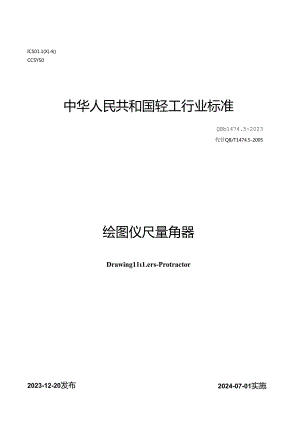

ICS01.1(X).4()CCSY50中华人民共和国轻工行业标准QBb1474.5-2023代仔QB/T1474.5-2005绘图仪尺量角器Drawing111.ers-Protractor2024-07-01实施2023-12-20发布中华人民共和国工业和信息化部发布MJ1.i.&-刖三本文件按照GB/T1.1-2020名标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是QB/T1474£绘图仪尺的第5部分，QB/T1474已经发布了以下部分：-m：三角尺：比例尺：丁字尺：一量角器：绘图模板：术语、检验规则、标志、包装、运输、贮存.本文件代替QB/T1474.5-2005绘图仪尺坡角器,与QB/T1474.5-2005相比，除结构网整和编辑性改动外，主要技术变化如下：a）更改了文件的适用范围（见笫1章,2005年版第1章）；b）增加f术语和定义（见第3章）；O更改了线奴宽度及宽度差（见6.2,2005年版的4.D;d）更改了绘图量角器分度值偏差（见6.3.2005版4.3）：e）更改了绘图碳角器平面度偏差（见6.4,2005版4.4）：f）增加f绘图尺刻度线牢固度（见6.5）;g）增加了可迁移元素的指标和限量（见6.6）：h）增加了悦利边缘和锐利尖端的要求（见6.7）;i）更改了外观质量:要求（见6.8,2005年版4.5）：j）更改了检脸规则（见笫8章，2005年版笫6量k）更改了标志、包装、运输、贮存（见第9里,2005年版笫7章）。本文件由中国轻工业联合会提出本文件由全国文具运动器材标准化技术委员金（SAC/TC514）归口。本文件起草单位：浙江金统提文具有限公司、广东智商文化创意股份有限公司、上海蝴蝶绘图文具有限公司、三木控股集团有限公司、上海晨光文具股份有限公司、得力集团有限公司、广博集团股份有限公司、深圳齐心集团股份有限公司、中山市联众文具有限公司。本文件主要起草人：吴国强、林华、周尧臣、袁凫洪、王崇斌、姚两俊、杨炜玲、邱光金、康红兵、李艳丽。本文件及其所代替文件的历次版本发布情况为：1992年首次发布.2005年第一次修订：本次为第二次修订.绘图仪尺产品是广泛地应用于人们生活、工作、学习的理想工具，随着生活水平的提高，消费者对产品的要求也不断提寓，产品的使用颖域也在扩大，已经大量普及I：学习、生活、美术设计和艺术创作等各行各业，如今已经发展成为不可或缺的必需为应对日新月异的市场需求，绘图仪尺的生产原材料和设计理念及性能指标也在不断地变化.2005年版的QBrrI474的行业标准的各项指标不能完全满足目前绘图仪尺的生产规范和检舱规范,因此，修订了绘图仪尺的系列行业标准，QB/T1474拟由6个部分组成,各部分各自独立,共同构成绘图仪尺的内容。一直尺.目的在于规定直尺的分类和技术要求。三角尺。目的在于规定三角尺的分类和技术要求.一比例尺.目的在于规定比例尺的分类和技术要求.一丁字尺.目的在于规定字尺的分类和技术要求，量角器.目的在于规定量角器的分类和技术要求.绘图模板.H的在于规定绘图模板的分类和技术要求.I1.绘图仪尺角器1范围本文件规定了绘图仪尺量角器的产品规格、分度值、最小分度假的线纹长度、线纹宽度及宽度差、分度值偏差、平面度偏差、刻度线牢固度、可迁移元素的限量、锐利边缘和锐利尖端以及外观般地的要求，描述了相应的试验方法，规定了检监规则、标忐、包装、运输和贮存的内容，同时给出了便丁技术规定的产品分类。本文件适用于硬质合成树脂类班角岩、金属类址角第的设计、生产、检验和倘售.2加范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBfT2828.1计数抽样检脸程序第1部分：按接收质量限（AQ1.）检笳的逐批检验抽样计划GB,T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB6675.2-2011玩具安全笫2部分：机械与物理性能GB6675.4玩具安全第1部分：特定元素的迁移GB21027-2020学生用品的安全通用要求GB.T22378通用型双向拉伸聚丙烯腴压取1长黏带3下列术语和定义适用于本文件.3.1量角叁protractor外形通常为半圆形，在绘图时用于度值角度.4分类4 .1按组式和分度分类见表1.«1型式分度团/G）华Bi4用洪0-180全册Irt角器1)-3604.2按材质分：硬使合成树脂量角器'金属量角器。5产品规格5.1 直径范围：75min-350mm.5.2 分度值：1'、30:20'和15'。6要求6.1 .小分0EO峥微长度不应小于3mm不同分度值的线纹长度应有所区别.6.2 ttgJO线纹宽度和宽度差应符合表2规定.的位为条：K线线宽度宽度整Q.Ioy1.«o50.126.3 分度值偏差量角器在任总：5“内眼枳偏差不应大于30'。6.4 平百度IMt平面度偏差应符合表3规定.«3m.他为名求立在范W6平面度惕篁上翘下方1501.51.6>1502.5356.5 Mft线啷睚经测试后地角器表面被测试的印刷不应脱落。6.6 可迁移元索的IMI1.Jfi1.岁以下学生使用的盘角的可迁移元素限At应符合GB21027-2020中4.1的规定.6.7 MM周岁以卜.学生使用的斑用器如有因功能性必不可少而存在功能性锐利边缘和锐利尖端时.则应设警示说明，且不应存在其他非功能性锐利边缘和挽利尖端.6.8 外观W&&1量角器上的线纹应到IS弧边，不应有明显的叠线、断线、曲线，&&2量角器尺面姣纹刻度数字应清晰，不应有明显的划伤、杂点和气泡。6.8.3量角器工作边应光滑，不应有缺口.7试方法7.1产品在温度为(23±2)C的环境下，放置24h后进行测试.7.2 小分度值新激长度用钢直尺和试数值为001mm的读数此微镜检魁7.3 1XRXX用钢直尺和读数能为001三的读数显能镜检脸.7.4 分度标准出具或用两块相同的附角器,分度面相互叠合，目测估读分度线的偏差。7.5 平面度破将被松量角器放在相当于三级精度的平板上，尺面向上，用塞尺测员量角器分度面的工作边与平板间般大间隙.7.6 制度线车因度用持黏力符合GB/T22378中文具胶钻带要求的股黏带，长度为5011三,粘贴在直尺的印刷位置,然后再以45°角度将胶粘带从尺面上快速剥离，观察直尺被测试的印刷位置是否脱落，7.7 可迁移元素的PW郎B6675.4的方法进行测试.7.8 锐利边鼻和蜕利物7.7.1锐利边缘按GB6675.2-2014中5.8的方法进行测试.7.7.1锐利尖端按GB6675.2-2014中5.9的方法进行测试.7.9在自然光线下，距被;则物500E,目测,8ttMMM8.1 检验分类产品枪粉分为出厂检验和型式检验.8.2 出厂检Ift8.2.1 本检验采用计件法,样本单位为把（副或只）。8.2.2 出厂检验按GB/T2828.1中椅抬水平为SY的一次抽样方案进行.检皖项目、不合格分类、要求、试验方法和接收质量限（AQIJ应符合表4规定.校验项目不合格品分类傀求试唳方法接收质IitISCQO分度俄偏空B6.37.46.5刻度歧车剧度6.57.6址小分度侦的线笈长度C6.I7.210线纹宽度及宽度差6.27.3平面度偏差6.47.5外观版Jft6.87.98.3 型式检险8.3.1 型式检验的样M应在出厂检验合格的批中随机抽取，8.3.2 作正常生产情况下，每12个月进行次型式检验，有下列情况之一，也应进行型式检验：a）原料有较大改变，可能影响产品质量时；b）生产工艺改变或长期停产后恢更生产时：c）出厂检验结果与上次型式检验有较大差异时：市场监督管理部门提出型式检验的要求时.&&3型式检验按GIyr2829进行,采用判别水平I1.的一次抽样方案.检验项目、不合格分类'要求、试验方法、不合格质砧水平（RQij及判定如数应符合表5规定,检驶项目不合格品分类要求试验方法不合格质融水平（IW）判定组数AcRo可迁移元素的限m6.67.75001锐利边嫁和蜕利尖端6.77.8分度值偏差B6.37.46512刻度线车固度6.57.6Ai小分度值的线域长度C6.17.28023线纹宽质及宽度差6.27.3平面度偏面6.I7.5校验项目不合格品分类要求试验方法不合格质:水平(RQU料定也数AcRe外观历曼6.87.9提收效：一拒收数9标志'包装'运贮存9.1 就在产品或包装上应有产品名称、企业名称、企业地址、商标、采用的标准编号、合格标志。9.2 包要产品应有内、外包装，外包装应坚实、牢固.9.3 运，产品运输过程中应小心轻放，避免口晒、雨淋、受潮。9.4 Je存仓储应保持干燥、通风，空温在OCFoc相对温度不超过90S,不应与有机溶剂混装堆积在一起，
