健康路基坑开挖变形监测报告.docx

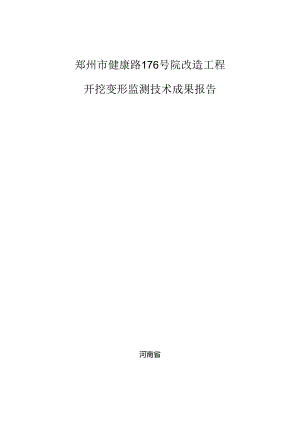

郑州市健康路176号院改造工程开挖变形监测技术成果报告河南省二。一。年十二月郑州市健康路176号院改造工程开挖变形监测技术成果报告资质等级：工程勘察综合类甲级证书编号：1601Q4-kj批准:审核:校对:项目负责:报告编写:二。一。年十二月第一章XS概况-4-其次章监测依据及内容-4-2.1 监测的目的：-4-2.2 监测的依据：-4-2.3 监测内容-4-第三章监测精度及仪器选押-5-3.1 精度要求-5-3.2 仪器选择-5-3.3 限制点的布设-7-第四章监测点的布设及监窝方法-7-4.1 闹护桩顶水平位移、整向位移监测点的布设及监测-7-4.2 周边道路沉降监测点的布设及监测-8-4.3 周边建筑物沉降监测点的布设及监测-9-4.4 周边地表沉降监测点的布设及监测-10-4.5 土体深层位移监测（测斜）-10-4.6 锚索应力监测点的布设及监测-12-4.7 地下水位监测点的布设及监测-14-4.8 监测报警值和监测频率-15-第五章监测成果表-16-5围护桩顶水平位移、竖向位移监测-16-5.2 周边地表、道路及建筑物沉降监测-18-5.3 周边水位监测-22-5.4 锚索应力改变趋势-23-5.5 土体深层位移（测斜）监测-25-第六章监测结论-26-第一章工程概况工程名称：健康路176号院改造工程工程地点：健康路与同乐路西北角本工程基坑长约125m,宽约90m,基坑开挖深度约为11.m(局部最深处I3m>.基坑东面为4栋7层的家属楼，南(W为省体保健中心和训练馆，西临黄河南街，北面距建筑物相对较远，周边环境较困难,支护采纳/桩锚加土钉墙的结构形式，基坑平安等级为一级.其次章监测依据及内容2.1 监濡的目的：具体包括以下几点：1 .将监测数据与预料值相比较以推断前一步施工工艺和施工参数是否符合预期要求,以确定和优化下一步的施工参数，做好信息化施工。2 .将现场监测结果反馈优化设计，使支护结构设计达到确保平安、经济合理、施工快捷的目的。3 .将现场监测的结果与理论预料值相比较，用反分析法导出更接近实际的理论公式，用以指导工程施工。2.2 监渊的依据：1、6健康路176号院基坑监测招标文件：2、£建筑基坑支护技术规程(JGJ120-99)；3、g建筑变形测量规范3(JGJ/T8-2007)；4、&工程测量规范3(GB50026-93)；5、建筑地基基础设计规范3(GB50007-2002)；6、£建筑地基基础工程施工质量验收规范(GB50202-2002)；7、£建筑基坑工程技术规范(YB9258-97)；8、E建筑基坑工程监测技术规范B(GB50497-2009)；2.3 监测内容本基坑侧壁平安等级为一级，依据£建筑基坑工程监测技术规范(CB504972009）规定，基坑工程监测项目的选择，应在充分考虑工程水文地质条件、基坑工程平安等级、支护结构特点及变形限制要求的基础匕号虑该工程特点，确定监测项目如下（布点详见郑州市健康路176号院监测点布置图）：（1）围护桩顶竖向位移监测；（2）围护林顶水平位移监测；（3）锚索应力监测：（4）地下水位监测：（5）周边地表沉降监测1.1 周边道路沉降监测1.2 周边建筑物沉降监测1.3 上体深层位移（测斜）第三章监测精度及仪器选择3.1 精度要求在监测工作中，监测精度满以下要求：I、嬴程采纳国家二级水准测量，进行闭合路途或来回观测“依据要求水准测量观测点测站高差中误差精度为iO5mm.2、测斜仪的系统精度不宜低于O.25mnUm,那别率不宜低于O.O2mm/5OOmm。3、平面位移监测精度不大于Imrm4、观测前对水准仪进行“i”角检测，其“i”角小于15”即符合规范规定要求。每次观测的高程中误差均小±O5mm.3.2 仪器选择本项目投入仪器设备见表31：表3-1运用仪器设备一览表序号仪舞名称数公精度I苏州一光DS05水准仪1台±().5nm2南方NTS-352全站仪1台2nn+2pm.±2"3测读计1台2锢钢水准标尺2把±().O2mm3测斜仪1台±0.1nun4水位计1台±1.mm5卡尺I把±1.mm6办公电脑I台7打印机1台仪器设备选用水准测量用苏州一光DS05水准仪协作精密钿刚水准尺，其标称精度为:±0.5m11u图3-1苏州一光DSO5水准仪平面限制点测证采纳南方NTS-352全站仪.其标称精度为:测距2mm+2pp111.测角2"o图3-2南方NTS-352全站仪限制精度的要求1,水准限制网按国家二级水准要求进行，各项技术指标如下:等级读数基辅差测站高差中误差路途闭合差备注二级水准土0.3mm±0.5mm±2-Jimm1.为公里数2、平面限制网采纳工程测量规范二级导线，其各项技术指标如下:等级测一中误差边长中误差二级导线8"I/20000在测量过程中固定观测人员和仪潺，测量成果必需严格平差3.3 限制点的布设为保证全部监测工作的统一，提卷监测数据的精度，使监测工作有效的指导挖个基坑施工，本次监测工作采纳有整体到局部的原则。即首先布设统一的监测限制网，再在此基础上布设监测点（扎）.（布点详见郑州市健.康路176号院监测点布置图）。监测限制网主要用于建筑物沉降、立柱沉降、困护增顶的位移、基坑周边地表沉降、地下水位、围护墙体变形监测、深丛士体测斜等方面的监测,监测限制网分两部分：1、水准限制网：用于各竖向位移监测项目（即沉降监测）的高程限制基准：2.平面限制网：用丁各水平位移监测项目平面限制基准，水准限制点布设9个，编号为O1.-O9。建立闭合环与施工高程限制点，每个月联测次。平面限制点布设4个，编号为PIP4.限制区域为整个监测区，为使测距、测角误差在横、纵坐标上匀称分布，网形为闭合导线网，引IW外方向为施工用平面限制网.点位设在稳定、平安的地方，通常在地面埋设钢钉点，顶上刻划“+”字。第四章监测点的布设及监测方法4.1 围护桩顶水平位移、竖向位移监涌点的布设及监流监测目的：在基坑开挖、支护结构施工中,依据用护桩顶部的水平、竖向位移的位移后,为用护桩体水平及嗓向检定性供应依据。布点原则：监测点沿围护桩周边布置，在围护桩周边中部、阳角处布置监测点。监测点间距不大于20m,每边监测点数目不少于3个。监测点设置在冠梁上。测点布设：在基坑冠梁上布设一组测点，共21个测点，编号SIS2I（布点详见郑州市健康路176号院监测点布设图）。埋设方法I将顶端划“十”字的钢筋埋入冠梁中，用混凝土固定，确保测点牢稔。监测方法：桩顶水平位移测域依据小角度法进行观测,在平行于基坑围护桩延长线上的平面限制点设工作站，取远方50米外位置稳定、成像清楚的永久性目标作固定后视方向，分别测出各个监测点相对后视的夹角，每次四测取平均值A.光电测距地处测站至监测点边长S。同一测点相邻两次测角差dD=Ai-A,从而计算出该点本次位移量，第一次位移量累加至当本次位移量既为该测点累计位移量。机顶竖向位移计算方法同周边道路沉降监测.4.2 周边道路沉降监涌点的布设及监涌监测目的，观测战坑开挖过程中周边道路竖向位移状况，驾驭该区域道路的稳定性，了解基坑施工对周边道路的影响,布设原则I道路及地表沉降测点按监测方案在受施工影响的地表设W.0测点间距为2550m。测点布设：在基坑周边道路黄河南街布设一组沉降监测点。共布设6个测点，编号为DID6（布点详见郑州市健康路176号院监测点布四图）。埋设方法：为爱护测点不受碾压影响，道路及地表沉降测点标记采纳窖井测点形式，采纳人工开挖或钻具成孔的方式进行埋设，要求穿透硬质路面“测点加爱护盖，孔径不得小于50mm,道路、地表沉降监测测点应埋设平整，防止由于凹凸不平影响人员及车辆通行，同时，测点埋设稳固，做好清楚标记,便利保存。图4-1道路、地表测点埋设形式图监测方法：周边道路沉降依据国家二等水准要求观测。以水准限制点为基准，从高程限制网引入高程，固定测站进行闭合或者附合线路测量，进行平差并计算各测点高程，并与初始值比较，计算累许改变地，与上次高程比较注算本次改变量。4.3 周边建筑物沉降监濡点的布设及监测监测目的，观测基坑在开挖过程中周边建筑物的竖向变形状况，驾驭该区域建筑物的稔定性，解基坑施工对周边建筑物的影响“测点布设：在邻近基坑建筑物的四角、中部,分别布置观测点。本项目共布设64个测点，编号AIAI0B1.-BIOxE1-E4,F）-F10,GI-G10,H1.-HIO.K1K1（）（布点详见郑州市健康路176号院监测点布置图）。埋设方法：将“1.”型钢筋植入建筑物墙体内。（如图4-2所示）图4-2周边建筑物测点埋设形式图监冽方法：同周边道路沉降监测.4.4 周边地赛沉降监涌点的布设及监涌监测目的：观测基坑开挖过程中周边地表蜕向变形状况，驾驭基坑施工对周边地表的影晌。布设原则，同周边道路沉降监测窝点布设：在基坑外沿基坑周边布设一组地表沉降监测点.共布设一组，编号为C2C7（布点详见郑州市健康路176号院监测点布置图）。埋设方法：同周边道路沉降监测。监冽方法：同周边道路沉降监测“4.5 土体深层位移监濡（测斛）监测目的，土体深层位移变形通过预埋在基坑周边的测斜孔进行监测，主要了解随基坑开挖深度的增加，±体不同深度的水平位移改变状况。布设原则，在堪坑阳角、中部钻孔后分别布司，孔间距2050米，本监测项目共布设11个测点，编号为CXI-CXU(布点详见郑州市健康路176号院监测点布置图)。埋设方法：测斜管的埋设方法如F：.（八）钻孔：孔深大于所测围护结构的深度5IOm,孔径比所选的测斜管大510cm.在土质较差地层钻孔时应用泥浆护壁。(b)接管：钻孔作业的同时，在地表将测斜管用专用束节连接好，并对接缝处进行密封处理.(c)下管：钻孔结束后立刻揩测斜管沉入孔中，然后在管内充溢清水，以克服浮力。下管时肯定要对好槽口。(d)封孔：测斜管放到位后，在测斜管与钻孔空隙内填入细砂或水泥和膨润土拌和的灰浆，其协作比取决于土层的物理力学性能和地质状况。刚埋设完几天内，孔内充填物会固结下沉因此要刚好补充保持其高出孔口。(c)爱护：基坑施工阶段是测斜管最简单受到损坏阶段，假如爱护不当将前功尽弃。因此必需与施工单位协调好，派专人看护测斜管，以防被破坏。测斜管管口一般r出圈梁面20Cm左右，四周砌设爱护井，以免遭遇损坏.监测方法：测斜管应在工程开挖前1530d埋设完毕，在开挖前的35天内夏测23次.待测斜管处于稳定状态后，取其平均值作为初始值，起先正式测试工作.每次监测时，将探头导轮对准与所测位移方向一样的槽口，缓缓放至管底.待探头与管内深度基本样、显示仪读数稳定后起先监测。般以管口作为确定测点位出的基准点，每次测试时管口基准点必需是同一位置，按探头电缆上的刻度分划，均速提升。每隔50Omm读数一次，并做记录。待探头提升至管口处，旋转180。后，再按上述方法测量，以消退测斜仪自身的误差。图4-3滑动式测斜仪通常运用的滑动式测斜仪采纳带导轮的测斜探头，探头两对导轮间距500mm,以两对导轮之间的间距为一个测段。每一测段上、卜导轮间相对水平偏差量S可通过下式计算得到。6=×sin（7式中：/一上、下导轮间距：0一探头敏感轴与揖力轴夹角。测段n相对于起始点的水平偏差量由从起始点起连续测试得到的d累计而成，即A“=£e=£/XSinar=0/=O式中：心一起始测段的水平偏差量（mm）；A*测点n相对于起始点的水平偏差量（mm）。计算各孔各深度段位移的累计差值，并与初始值比较，计算累计改变量，与上次累计改变量比较计算本次改变量,填入监测日报表中。4.6 锚索应力监濡点的布设及监测监测目的，锚索应力是反映锚拉支护结构锚索受力状况和平安状态的指标，能够测得锚索实际拉力随时间的改变状况，对该监测项目的实测成果进行分析，对检验锚索的实际工作状态和预加荷我的损失程度、探讨锚索受力机理及其改变规律石若重要意义。测点布设:锚索应力的监测点应选择在受力较大J1.仃代表性的位置，基坑周边中部、阳角处和地质条件困难区段宜布置监测点.本项目共布设6个测点，编号为Y1Y6(布点详见郑州市健康路176号院监测点布置图)。安装方法I依据结构设计要求，锚索计安装在张拉端或锚固端，安装时钢较畿或锚索从锚索计中心穿过，测力计处于钢垫座和工作锚之间，安装过程中应随时对锚索计进行监测，并从中间锚索起先向四周锚索逐步加载以免锚索计的偏心受力或过我。图4-4锚索应力计安装图监测方法：锚索测力计的计算公式:P=KF+bT+B式中：P被测锚索荷载值(kN)K仪潺标定系数(kNF)”一锚索测力计三弦实时测量频率平方的平均值相对于基准频率的平均值的改变量(F)；b锚索测力计的温度修正系数(KN?):T锚索测力计的湿度实时测量值相对基准值的改变量(C)：B锚索测力计的计算修正值(KN).F-=(F.+Fi+Fs)/34.7 地下水位监测点的布设及监涌监测目的：观测在基坑开挖过程中地下水位状况，驾驭该区域地下水位的稳定性。通过坑内水位观测可以检验降水方案的实际效果，如降水速率和降水深度。通过坑外水位观测可以限制基坑工程施工降水对四周地下水位下降的影响范围和程度，防止基坑工程施工中的水上流失。布设原则：依据工程特点，在基坑内外各布设监测孔，要求坑体内、外孔位尽信在一个剖面上，其深度一股低于拟降水位深度0.5m以上。测孔布设：本监测项目共布设9个测孔，编号SWI-SW9（布点详见郑州市健康路176号院监测点布置图）。埋设方法：用钻机钻孔至设计深度后清孔，孔底部以上2m处安放100mm的PVC透水管，在其外侧用铜网包好。然后逐节将水位管插入扎内至电计深度。在透水管顶部底部深度范围内回填黄砂，以保持乩好透水性，其它段采纳回填膨涨土将孔隙填实。成孔后加清水，检验成孔质量，孔口用盖子盖好，防止地表水进入孔内。图4-5水位计监浦方法，在基坑降水前测得各水位孔孔口标商及各孔水位深度，孔标岛减水位深度即得水位标高，初始水位为连续二次测试的平均值。每次测得水位标高与初始水位标高的差即为水位累计改变量.W=Wo-Wi式中：W为本次水位标高(mK计算结果精确至0.01m)Wo为水位孔的孔口标高(m)W1为本次水位的深度(m)4.8 监测报警值和监测频率监测报警值表4-1监测报警值监测内容平安性判别判别标准警戒值(报瞽值)备注围护墙水平位移位移量，改变速率30mm或20.3%H,23nw'd围护墙竖向位移位移量，改变速率N2011un或20.2%H,23mmd深层水平位移位移量，改变速率45mm或204%H,2311und锚杆内力实测锚杆内力与设计强度之比20.7f20为构件承载实力设地卜水位改变坑内降水引起止水墙外水位卜降500三d基坑四周地表沉降位移量，改变速率225mm或223mmd在施工期间，件监测项目如有达到上表所述警戒值时应马上通知业主及监理公司：并亲密协作业主、监理单位及设计单位，提出合理化的建议措施，以保证工程平安顺当施工。监测频率表4-2现场仪器监测的监测频率本基坑类别施工进程基坑深度IIm(局部为13m)一级开挖深度(m)51次/2d5101次/Id>102次/Id底板浇筑后时间(d)72次/Id774I次/Id14-281次/2d>281次/3d第五章监测成果表本章节分别对周边道路监测项H、围护结构监测项目、地下水位监测项目等细心分类总结。5.1 圉护桩顶水平位移、竖向位移监濡国护枇顶竖向及水平位移各监测点的具体变形，请参阅附图1-1-1-2K2-1.-2-21.现将围护桩顶竖向位移及水平位移各监测点的重要参数整理成表5-1.从表5-1及附图I-I-I-2K2-1-2-21可以得出，围护桩顶各监测点改变规律，基本相同，主要特征有：< 1)各竖向位移监测点最大累计改变盘均以下降为主，最大沉降量为-6.47mm»< 2)各水平位移监测点改变均为向基坑内位移，最大位移盘为-9.4mm。< 3)在整个监测过程中各点虽出现过上下波动现象，但各点均未出现报警。< 4)底板形成后各点改变趋于稳定。表57围护墙顶垂直及水平位移监测点重要参数一览表监测点号监测内容最大累变量(mm)出现时间S1.竖向位移水平位移S2竖向位移-0.502010-8-5水平位移+2.002010-9-18S3竖向位移-0.952010-8-26水平位移-4.502010-10-8S4竖向位移-1.752010-9-15水平位移-"S5竖向位移-0.952010-8-31水平位移-1.202010-8-20S6竖向位移-1.032OIO-8-IO水平位移S7竖向位移-0.602010-7-25水平位移4.902010-9-18S8竖向位移-4.132010-9-21水平位移-6.202010-9-12S9竖向位移-1.472010-9-21水平位移-8.802010-7-30S1.O竖向位移-1.402010-7-5水平位移S1.1.竖向位移-1.232010-8-31水平位移-6.702OIO-IO-8S12竖向位移-1.302010-6-30水平位移-3.802010-1()-8SI3竖向位移-2.9()2010-7-20水平位移-7.3()2010-10-8S14竖向位移-6.472010-9-21水平位移-9.402010-9-18S15竖向位移-4.2010-8-26水平位移S16竖向位移-1.172010-9-15水平位移S17竖向位移-1.252010-8-31水平位移-2.702010-9-18S18竖向位移-0.302010-8-2()水平位移-"S19竖向位移-0.382010-8-5水平位移-5.502010-8-10S20竖向位移-0.972010-8-31水平位移-3.502OIO-8-IOS21竖向位移一一水平位移-2.302010-8-205.2 周边地表、道路及建筑物监测周边地表沉降地表沉降各监测点的具体改变，请参考图55-6,从改变图中可以得出，地表监测点改变规律符合理论的预期，即：离基坑较近的点位沉降较大，越远则地表沉降点C3变化曲战图支化a.uu3.001.00-1.OO-3.00一,3IfH1>66IO心2110-7-6104-21IO-S-S188-2(1IO务I10-9-1910-10-110-10-19地表沉牌点C5变化曲妓图图5-4基坑周边地表沉降点C5改变曲妓图地会沉降由C6变化曲践图图5-5基坑周边地表沉降点C6改变曲线图图5-6基坑周边地表沉降点C7改变曲绘图周边道路沉降道路沉降监测点的具体改变，参考图5-751.2.从改变图中可以得出，地表监测点改变规律符合理论的预期,即：离基坑较近的点位沉降较大，越远则越小。周边遒路沉降监测点改变均以向下为主，最大沉降域为454m道路沉降的改变规律，与基坑开挖深度、基坑距离远近、施工工况有亲密关系：开挖深度越深，改变量越大：离基坑越近，改变我越大。图5-7道路沉降点D1改变曲线图图5-8道路沉降点D2改变曲线图道路沉降点M变化曲线图图5-10道路沉降点D4改变曲统图道路沉降点D5变化曲线图周边建筑物沉降周边建筑物沉降监测点的具体改变，详见附图3-1.3-620建筑物沉降的改变规律，与基坑开挖深度、基坑即离远近、施工工况有亲密关系：开挖深度越深，改变量越大；离基坑越近，改变量越大。从图5-13建筑物沉降监测点H1.沉降改变曲线及附图可以看出：基坑开挖施工过程中，监测点改变曲线表现为沉降，底板完成后，改变量较小，趋势走向平本次监测冏边建筑物沉降监测点最大沉降量为-7mm,.建筑物沉降点HI变化曲线图图573建筑物沉降监测点H1.改变曲线图5.3 周边水位监濡本工程项目在基坑开挖前期水位改变表现为平稳：在开挖中期，水位改变表现为下降:底板完成至顶板完成改变趋于稳定“在监测过程中未发觉有异样改变.详见附图4-1-4-9从图5J45-19锚索应力监测点应力改变曲线可以看出：基坑开挖施工过程中，监测点改变曲线表现为上升趋势，这是由于上体的开挖，桩体受力渐渐增大,锚索应力也相应增加：底板完成后，改变量改变较小，趋势走向平稳。表5-2锚索应力监测点击要卷数一览表点号最大累变量(KN)监测日期(年-月-日)Y1.+10.372010-8-15Y2+5.862010-10-8Y3-0.282010-7-5Y4-4.862010-8-5Y5+36.402010-9-9Y6-5.502010-10-8俄率或力制包YI己套曲找图B<KX>20.00IR.00in.co/5.00/-一o.oZ/-5.00-10.W1匹24Ig通<-7-2410-8-8IO-23IO-WIO>RKHM.图574锚索应力现测点Y1.改变曲线图改麦饿四2ocH810.00俗般使力观测出T2rtara£°°)aoo-S1.OOTagIOe2410-7-9110-7-WIO-S-RIO-8-2iIO-71022mo甲ME5-15锚索应力观测点Y2改变曲戏IS俄索应力观测点Y?改受曲线图aoo1X00a00100ZW/-7.D&-t106Z1.10-7-910-7-2410-8-«10-8-2310-9-7U-22IO-Io串MJ图5-16福索应力观测点Y3改变曲线图5ttiKX>skId(OHMO.W-SkOO-o.()-is.10-6-270-7-21.(h7-27I5BT1188-26IE|。1吐25图577锚索应力观测点Y4改变曲线图改麦，(IX)5.003.001.00-1.00-3.00-6.00铺纸威力观bS6改变曲触图-T.00-9.00-II.00-I1.ODM用10-7-1510-7-3)1.O*-H&10-9-1318»舞5.5土体深层位移（涌斜）监涌基坑土体测斜件监测孔的具体改变，请参阅附图,向基坑内位移为正，反之为负。从附图51.5O可以看出，土体测斜各监测孔位移改变规律，与基坑开挖施工工况有关，且改变规律基本相同，只是改变的幅度大小不同而己.主要特征有：<1）±体测斜各监测孔之间改变规律基本样。<2）基坑进行围护结构施工阶段时，各个监测孔改变均在正常范围内（3）基坑进行开挖阶段时，各监测孔变形曲线呈向基坑方向位移趋打，各孔均未出现累计值报警状况。（4）基坑底板浇筑完成后，各监测孔变形改变速率明显减小。以测斜孔CX1.O为例进行分析：该孔的改变规律与其它监测孔改变规律基本相同，随施工工况的不同而相应改变，其改变与基坑开挖深度、底板浇筑时间紧密相关，基坑开挖越深，其变形越大，其最大变形位置随着开挖深度改变而改变。图5-20土体深层位移CXIo改变曲线图按图5-20测斜孔CX1.O不同时间位移曲线、结合工况改变对曲线进行说明如下:（1）基坑进行围护施工及开挖表层土完成第一根锚索时，CXIo监测孔改变在正常范围内，最大改变为+O38mm,深度在2.5m°（2）基坑进行开挖阶段时,CXIO监测孔改变曲线呈向基坑方向位移趋势。当底板浇筑完成时，最大改变为+8.1.3mm,深度在-1.m0（3）基坑底板浇筑完成至顶板完成阶段，CX1.O监测孔改变速率明显减小,至顶板完成最大改变为+121.2mm,深度在25m.第六章监测结论在业主、监理、施工方的共同努力卜.，整个基坑施工经过4个多月的施工时间，基坑围护工程顺当结束，也使我公司圆满完成了本工程监测任务。通过监测工作，刚好捕获在施工中发生的细小改变，达到了信息化施工的目的。本次监测工作的数据真实、牢靠,在这次监测工作过程中，取得了大员石用的信息。（I）通过本次监测刚好驾驭r,健康路176号院改造项目基坑工程开挖全过程的变形状况，我们刚好反馈相关变形监测信息给业主，达到了合同规定监测的目的。各观测项目改变范围如下：I、周边道路沉降监测：最大累计改变量为454mm,出现在监测点D1.处。2、土体深层位移（测斜）：最大累计改变量为+I212mm,出现在CX1.O孔处。3、地下水位监测：最大改变址为465Omm,点号SW8孔处“4、周边地表沉降监测：最大累计改变量为-2.84mm,出现在监测点C2处。5、围护桩顶竖向位移：最大累计改变量为647mm,出现在监测点S14处.6、围护桩顶水平位移：最大素计改变量为94mm,出现在监测SI4处.7、周边建筑物沉降：最大累计改变量为7mm,出现在监测点HI处。8、锚索应力：最大累计改变员为+36.4KN,出现在Y5处。（2）从整个基坑开挖过程的监测资料反映，基坑北他水平位移最大累计改变量达到了-9.4克米，观测后期垂直位移改变趋缓，虽然各项监测项目表明基坑及周边环境处丁平安范围，但不解除基坑围护体系持续变形的可能“依据施工工况的记录，基坑开挖期间基坑周边变形明显加大，因此，我们认为基坑开挖对基坑周边的变形影响较大。（3）本次工程各监测点的变形速率比较小，且变形速率比较稳定，从各测点的改变曲线也可以看出这点。底板完成以后，变形量明显减小。（4）本工程基坑开挖到回填结束过程中，对周边环境变形影响较小，未发觉异样改变。（5）本次监测工作方法适当，精确的反映了基坑和周边环境变形状况，全部资料现实精确.基坑的监测工作，可以依据实时的变形位移数据，分析、预料基坑及周边环境运用过程中的上体位移，实行有效措施，达到爱护基坑和周边环境的目的。（6）本次监测项目经过检查监测资料精确、车旅。在监测期间所运用的监测仪器均在有效期内，监测工作按监测方案进行。本次监测工作得到了业主、监理单.位、施工单位等单位的大力支持和协作，在此表示诚心的感谢!
