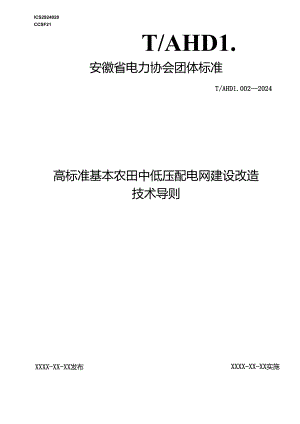

ICS2924020CCSF21T/AHD1.安徽省电力协会团体标准T/AHD1.0022024高标准基本农田中低压配电网建设改造技术导则XXXX-XX-XX发布XXXX-XX-XX实施安徽省电力协会发布高标准基本农田中低压配电网建设改造技术导则1范围本文件确立了高标准基本农印中低压配电网建设改造的基本要求,并规定了高标准基本农田电网的中压配电网、低出配电网、低压户表和通信及自动化建设改造的技术要求.本文件适用于图标准基本农田中低压配电网建设改造.2规葩性引用文件卜列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件,仅该日期时应的版本适用干本文件：不注H期的引用文件.其最新版本（包括所有的修改单适用于本文件.GB1.1032交流无间隙金电氧化物避带器GB20052电力变压器能效限定值及能效等级GB50150电气装汽安装工程电气设法交接试驶标准GB50173电气装置安装工程66kY及以卜架空电力线路施工及脸收规范GB50303建筑电气工程施工施肽物收现葩GH51348民用建筑电气设计标准GB/T12325电能质量供电电压偏差GB/T13955剩余电流动作保护装词安装和运行GB/TM549电能质鬓公用电网谐波GB/T15543电旋质t三相电压不平衡GB/T24337电能质Ift公用电网间谐波GB/T29328期要电力用户供电电源及自备应急电源泡置技术规范GB/T30137电能质疑电压皆降与短时中断GB/T30600嘉标准农田建设通则GB/T33593分布式电源并网技术要求GB/T36278电动汽车充换电设施接入配电网技术规范GB/T36547电化学储能系统接入电网技术规定GB/T50065交流电气装置的接地设计规范D1./T418电能计/装建技术管理规程DI./T599中低压配电网改造技术导则D1./T736农村电网耙余电流动作保护湍安装运行规程DMT738农村电网节电技术规程D1./T814配电自动化系统技术现范DI./T985配电变压器能效技术经济评价导则D1./T1917电力用户业扩报装技术规范D1./T5131农村电河建设与改造技术导则D1./T5542配电网规划设计规程DI./T5729配电网现划设计技术导则S1.I农田排水工程技术规范NB/T32015分布式电源接入配电网技术规定NB/T33015电化学储能系统接入能电网技术规定3术语和定义下列术语和定义适用于本文件，1I高标准基本农田we1.1.-faci1.itidcapita1.farm1.and一定时期内.通过农村土地整治形成的集中连片、设施配套、高产稳产、生态良好、抗灾能力强与现代农业生产和经营方式相适应的基本农包括经过整治后达到标准的原行基本农田和新划定的基本农田.a5第I本农田保护区1.andusezoneforthecapita1.farm1.andprotection为对基本农田实行特殊保护和管理而依据土地利用总体规划和依照法定程序确定的特定保护区城“高标准基本农田建设weI1.-faciIitiedcapita1.farm1.andconstruction以建设高标准她本农田为目标,依据土地利用总体规划和土地整治规划，在农村土地整治重点区域及重大工程建设区域、基本农出保护区、场本农田整;区等开展的土地整治活动“a4基本农田整备区capita1.farm1.andsupp1.ementa1.district指通过土地整治活动,逐步形成的集中连片、具有良好水利和水保持设脩的耕地集中分布区域规划期间区域内的济地可以调整补充为基本农田.?F乡村电气化rura1.e1.ectrification通过改造升级乡村配电网，提高乡村供电服务水平和用电保障能力，促进能源需求向电力戮化,提高电能在终端能源消费中的比理.主要包括农业生产、乡村产业、乡村生活电气化等方面.配电网distributionnetwork从电源IW（输电网、发电设施、分布式电源等）接受电能，并通过配电设施就地或逐级分配给各类用户的电力网络。中压配电网指10（20、6）kV电网,低压配电网指380/22OV电网，11乡村配电网rura1.distributionnetwork主要为乡村各类用户供电的各级配电M.其中IOkV网为中乐配电M.380/22OY电网为低压配电网。供电可靠性re1.iabi1.ityofpowersuppiy配电网向用户持续供电的能力中压主干线mediun-voItagetrunkIin变电站的IOkY出践，并承担主要电力传输的戏段.具法联络功能的线路段是主干戏的一部分.iIn中任分支装medium-VQtaebranchIinc由中JK主干线引出,除主干线以外的中乐线路部分.IH供电距海powersuppIydistance中低压充电设路的供电距起是指从变电站（配电变压器出规到其供电的地远仪荷点之间的践路长度。119双电源doub1.epowersuppIy为同一用户负荷供电的两【可供电浅路，两网供电线路可以分别来自两个不同变电站，或来自不同电源进线的同-变电站内两段母,双回路doub1.ecircui为同一用户负荷供电的两回供电线路.两回供电线路可以来自同一变电站的同一母线段.二14供配电设施POWersupp1.y从配电网电源点至居民电能计吊装置（含表箱、电表）及相关低压供电公建设施的产权分界处的电气设施。aIq台区ZonCArca台区是指单台变压器的供电范围.aIA分接箱1.oadcenter用来对电力战跖实施接续、分供及三相与单相转换的设法.a17配电自动化distributionauto<na以次网架和设备为班础，以配电自动化系统为核心，综合利用多种通讯方式，实现对配电系统的心测与控制，并通过与和关应用系统的信息集成，实现配电系统的科学笆理.RIa充换电设施chargingandbatteryswapfaciIities与电动汽车发生电能交换的相关设施的总称，一股包括充电站、充换电站、电池配送中心、集中或分散布猊的充电板等.2IQ分布式电源distributedgeneratio接入35kV及以下电压等姒电网、位于用户附近,在35kV及以下电压等级就地消纳为主的电源T%户均配变容量distributiontransformercapacityperhouseho1.d户均配变容依为统计区域内公用配电变压器容皆与低压用电户数的比值.291农田报配电工程d农田除配电工程指为泵站、机井以及信息化工程等提供电力保障所需的强电、弱电等各种设地包括输电线路、变泥电袋置等.4基本要求II制标准本农田中低压配电网4.1.1高标准基本农U1.中低压配电网,其布设应与M间道路、濯溉勺排水等工程相结合,应具有必备的容收裕度、适当的负荷转移能力、一定的日愈能力和应急处理能力，应构建安全可扰的电网结构、采用成熟可盛的田也设施、加强供电运维保障能力,增强区域负荷转移和互济能力,加强供电基础设施建设.持续提升用户可靠供电水平，符合电力系统安装与运行相关标准,保证用电质1K和安全.4.1.2 高标准基本农田中低压配电网规划应遵循“统一规划、适度超前”的原则,与其它基础设施同步规划，纳入国土空间规划体系，推行目标网架理念，推进标准化建设，应满足农业生产用电需求,并府与当地电网建设规划相协调,满足多村经济中长期发展要求,幽免重复建设.4.1.3 高标准:基本农田中低压配电网设计和建设应按照远景负荷需求，导税敲面宜一次选定、就道宜一次到位、土建应一次建成，二次系统宜与一次鼠电系统同步设计、同步建设、同步投运，提升乡村电网发展痂量和水平.4.1.4 高标准基本农田中低压配电网建设通道应满足标准化建设要求，加强工程安全、质量、进度、成本等方面管控.采用先进的胞【:技术和检验手段介理安排施工周期,配电网工程应严格按照标准聆收，所采用的施工工艺应便于验收检验，隐蔽工程应在工程实施各阶段予以介入管控并落实相应技术要求、O-1.1.5高标准艇本衣印中低压配电网建设改造应符合国家有关节能要求，供配电设族的选择应遵循资产全寿命周期管理理念,5S持经济实用、长效节能的原则,采用技术成热、少（免）维护、节能环保、具备可扩展功能、抗徙性能好的设备.入网的设各及材料均应符合国家、行业和企业标准的规定并抽检合格.-1.I.6高标准基本农田中低压配电网建设改造应与环境相协网，布置科学合埋、设施美规耐用，符合环保要求。可结合地区环境蜷治、景观需求，因地制宜采用适宜建设型式，4.1.7高标戕基本农田中低压配电网隹设改造应适应智能化发展趋势，宜同步推进配电自动化、智能如电台区、乡村用电信息采集世设.满足分布式电源以及电动汽车、储能装置、电供暧等新型负荷的接入需求.促进能源新业务、新业态、新模式发展.4. 1.8高标准基本农卬中低压配电网宜顺应村庄发展规律和演变趋势，结合不同村庄的发展现状、区位条件、资源现献等，按照“因地制宜、差异建设、质点突出、优化布局”的原则，分类推迸乡村电力基础设施建设改造，4.1.9高标准培本农H1.中低压配电网建设曲造应满足媒合防灾抗灾需求，科学评估规划区域灾杏分布及类型特点,合理划定灾害多发区域供电保障范围.在技术经济合理的前提下,对自然灾害侦发区域尽能采取避让措施，对确无法避让区域采用适度提高设计标准、加强运维保障及应用新技术、完善灾害预警监测手段等措族，5负荷预测三I一般规定5. 1.1负荷预刈包括电量需求预测和电力需求预测，以及高标准桂本农田周边区域内各类分布式电源和储能设脩、充换电设施等新型负荷的发展预测.5.1.2负荷预测的基础数据包括羟济社会发展规划和国土空间规划数据、自然气候数据、乡村产业政策、重大项目建设侍况、人口流动趋势,上拨电网规划对本规划区域的鱼荷预测结果、历史年负荷和电量数据等.5.1.3负荷预测应分析综合能源系统祸合衽补特性、需求响应引起的刖户终地用电方式变化和负荷将性变化，并考虑谷类分布式电源以及储能设临、电动汽车充换电设施等新型负荷接入对预测结果的影41'负荷预测方法5.2.1负荷预测流程通常包括基础数据收集、基础数据处理、负荷特性分析、电量及电力负荷预测、负荷预测结果校核.5.2.2高标准班本农田中低压配电网负荷预测的常用方法有：趋势外推法、产值单耗法、人均电量法：对于新增大用户负荷比重较大的地区.可采用点负荷增长与区域负荷自然增长相结合的方法进行预测，5.2.3负荷预测应结合负荷特性分析给出电证和负荷的总属及分区预测结果.负荷按测应采用多种方法，经综合分析后给出i、中、低负荷预测方案，并提出推荐方案。5.2.4IOkV网供负荷预涮可根据全社会最大负荷、直供用户负荷、自发自用负荷、上级变电站宜降负荷、下级电网接入电源的出力、厂用电和网损、同时率等因素粽合计算得到5.2.5负荷预测可根据规划区负荷预测的数据基础和实际需要.踪合选用三种及以上适宜的方法进行预测.并相互校核.5.2.6高标准她木农出周边村庄鼠套公建或工商业用户用电标准应参照实际设备容录选取，在设法容城未定或村庄起步建设阶段，用电标准可卷照表5.1选取，«5.1高标准娓本农田村庄配套设施及工商业参考用电指标单位：W,m1建筑类别办公.宾馆、饭店、心业中小学校、幼儿园卫生室动力用电指标MK10030-5030-50据实注I在计舞也变容摄时.用电指标IW=配货齐HVA.不计功率困散.大的炒茶机械荷，农家乐他荷等.以K报装时提出的实际动力电报装水平为准.£I网架结构6.1.1 中压配电网应合理布局，原则上应分区分片供电，供电范困不应交叉重豉，接线方式灵活、简洁“6.1.2 中压配电网典型接税方式主要有料射式、多分段垠联络、多分段适侬联络3种类型.中压配电网线路建设时应根据实际情况选择接现类型.6.1.3 中压配电网接线应确定合理供电距离，乡村中压配电网成路供电距阳不宜超过10公里，偏远地区、山区可适当放宽，且应满足末端电玉质兔的鬟求。6.1.4 中压配电网的主干线路Ur分为3-5段，应结合线路负荷分布合理分段,并装设分段开关。分支线路苜端宜安装分支开关.6.1.5 低压配电网实行分区供电，分区不宣黔越铁路、河流,不同分区的低压配电我路不应交叉、揖看,台区低压线路应控制供电燃路曲折系数，避免迂回供电，6.1.6 低压配电网结构应简单、安全、可靠，宜采用辎射式结构，具备条件时可在黄黄峰谷差较大区域适当构建低压联络，6.1.7 低压配电网线路供电即肉不宜超过500m.用户分布特别分散的地区供电距商可适当延长.但要对末海电压城展进行校核，38OV三相供电电压偏差为标称也压的±7%.220V单相供电电压偏型为标称电压的+7%、-,b线路选型及廊道选址6.2.1乡村地区中压配电网宜采用架空线路为1.存在下列情况可考虑建设电维线路收洛.1）走廊狭窄，拆迂量巨大，必须采用电兔才能通过的地区；2）严武污秽地段，为避免架空战频繁污闪可考虑采用电缆；3）按照军事设施、铁路、高速公跖等外界条件要求,采用架空线难以通过的地区：4）国家批准的5A级风景区、古村落等风景文化胜地或历史保护区.6.2.2 中低压配电网税路宜按照远景年负荷需求次建成.中压架空导线主干线檄面不低于18W.分支税破面不低于120m、中压电缆线路主干跷蕨面不小于30Onmt分支线嵌面不小于185n»，.低压架空导线主干线祓面不小于15011?,低压电缆主干豉面不小于185rr111j,6.2.3 中压架空线路可为铝芯，直采用架空绝漫城.跨越牧大等特殊情况可采用绝缘铜芯铝纹纹，电缆线路通常为铜芯，经评估也可采用相同或流量的铝芯电缆.6.2.4 低压架空线路应采用绝蜀t导线,可与中乐配电线路同杆架设.6.2.5 既有架空规路入地改造，改造方案必须满足规划目标网架的要求，改造后电网供电能力和功能不应低于原有设计水平.6.2.6 配变应尽量布置在负荷中心。柱上变压器、箱变、配电房选址应综合考虑我路廊道、交通运输及施工等外部因素，6.2.7 在保护地区、重点疑观环境周阚,所建变压5和架空线路宜与周阳环境相协调.6.2.8 柒空线路廊道严禁跨越场院、麻房、学校、房屋、草垛等，宜沿着乡村主要道路架设.6.2.9 中压架空畿路宜采用单回跖或双回跖架设，低压架空畿路来用单网路架设。电缆战路宜采用持管、沟槽等敷设方式，6.2.10 10戏路路径应充分考虑历年灾杏影响、地形地貌及地质情况进行选择，应避开易发生泥石流、滑坡、期埸、受淹等地质、水文灾害地带：避开相对高效、突出地貌或山区风道、境口、抬升气流的迎风坡等金地形区域.当无法避开以上地段时，应累取提高设防标准等必要的加强措施.6.2.11 弼风区中压架空线路应采用差异化谀计，提高抗风设防水平中1.ijM架空线路宜采用单回架设，保证战跖之间的安全距岗，防止临近线路倒塔影响也要戏路安全运行，可根据说要负荷分布、地形等情况，适当减小档距、配置防风拉线、增加分段数量，6.2.12 中、重覆冰线路设计应优先采用避冰及抗冰措施,有条件地区经技术经济比较后可采用融冰及防冰等措施,对设计采用融沐及防冰等指魄的线路应合理选择设计沐原,以便具有一定的抗冰能力.Kq杆塔选型6.3.1架空线路杆型按照“一杆多头、一杆多用”原则设计,以普遹水泥电杆为主，特殊地段可采用钢管杆、加强型水泥杆或轻质绝缘翅合池杆：山区、跄越等特殊情况可采用用钢塔.杆头可选用三角形或一字型排列方式.6.3.2IOkV充电戏路水泥杆可选用12m、15m、18m三种规格，钢管杆可采用I1.m.13m、6m,其中12m水泥杆及11网管杆适用于单回路城，15水泥杆及13m钠首杆适用于单回戏路或双回战跖，IOkV鼓跖档距不宜超过70a.6.3.3380/22OV低乐架空线路宜采用Ioa及以上水泥电杆.线路档距一般为40'50b.AI配电设备6.4.1新建、改造配电变压器应选用低损耗、低噪声的环保节能型全密封变压器.变JK零能效等级不低于£电力变压器能效限定<及能效等级？GB20052中的2被能效标准.6.4.2 新建、改造配变宜选用相变压器,其烧出联结组别应选用1）yn1.1.W相宜均衡接入负荷.6.4.3 户均配变容心应分析区域发展水平、居民用电习惯及分布式光伏接入等因素，坚持可毒性马效率效益相协调，科学选取供电区域建设、改造的配电变压器容加规模.6.4.4选取配电变压器容法时应合理预用配套公共设施或工商业用户等用电裕度，新能源上送较多地区.应以保障电网安全稳定运行和电源消纳为前提.根据规划装机容量和地区负疏情况适当货留上送裕度.6.4.5 配电变压器容量宜综合供电安全性、规划计算负荷、最大负荷利用小时数等因素叁照4配电变压涔能效技术经济评价导则3D1./T985选定，单台容址可选择KIOkVA、20（YA等，偏远零星负荷区域可选用】OokYA容量。6.4.6 高标准基本农U1.中低乐配电网建设改造根据需要可选用柱上变压潜、箱式变味站、配电站房模式.6.I.7柱上变压器宜采用“变压器+综合配电箱”模式，20OkVA及以上柱上变压器台架应按100kVA容求标准次性建成；20OkYA以下柱上变压器台架应按20OkvA容业标准,次性建成,6.4.8 媒合配电箱体以主杆为蔚准IE面布置，便于运行维护，其底部距地面不小于2.0米；空间满足40OkVR及以下容量配变的进线、馈线、计量、无功补偿等功能模块安装要求.绘合配电箱体外壳直选用不俯钢材料，也可选用纤维增强型不嵬和聚酯树脂材料（SMC）,6.4.9 配电室笊台配变容收不宜超过8（X）kVA:选用箱式变压站的，应选用美式箱变或欧式箱变.电台变压器容量不宜超过63OkVA。配电室设计应执行GBSOo53有关规定,并应采取防潮、防虫害等措,保证运行安全.6.4.10 柱上变压器高压侧直采用爆断器保护，箱式变电站和配电室配电变压器高压侧宜采用鱼荷开关-培统组合保护或断路湍保护,低尿偏在配置罐壳式断路涔保护.6. I.U民用建筑低压过电系统的电击防护应包括基本保妒（直接接触防护）、故障保护（间接接触防护和特殊情况下采用的附加保护，防护措施应符合4民用建筑电气设计标准GB51348的规定，6.1. 126.5接户线和进户线6. 5.1接户畿选用架空绝缘战、集束导战和电缆，架空畿路接户城的相线和中性税应从同一基电杆引F.其档距不应大于251n,超过251n时，应设置接户杆（不超过2处）7. 5.2沿蜡敷设的接户线支持点他的距国不应大6>:接户线的总长度（包括沿墙敷设部分）不宜超过50m：接户线导线被面应根据用户负荷确定.8. 5.3进户税（表后线可选择绝缘导线、集束导线和电缆，安装应整洁'美观.沿墙敷设的进户线采用绝缘号战时应加装PVC管，管口应做防水驾头。集束导践、电缆可不加装套管。7电能计里7I一般规定1. 1.1电能计及装置和技术要求应符合电能计量装比技术管理规程D1./T-148的规定.7. 1.2计足装就应设置在供电谀施与受电设施的产权分界处，并保证电气安全、计髭准确以及装置的可靠性和封闭性.8. 1.3用户智能电表应采用远程自动抄表方式，用电信息采集系统与一次配电系统同步设计、同步建设、同步投运.7. 1计量装置和计量方式7.1.1 计埴箱进城侧应装设总开关，电能表出口应装设分户开关，用户能终时其进行操作。7.1.2 计量箱底部距地面高度宜为1.8'20m设置有专门配电同时计量箱底部距地面高便宜为1.1.6m,电能表相应满足坚固、防雨、防锈蚀的要求,应有便于客户查询和用电检查的观察窗.7.1.3 低压用户应采用“一户一表”的计出方式.农业生产及小商业动力用户采用三机单入位.iH.i箱均应满足采线器安装的要求，7.1.4 当用户采用2个及以上电源供电时,堤个电源受电点分别设置电能计量装置.分电能计地点按不同电价类别分别设置,如用户需执行两种及以上电价，电能计用装置安装在执行不同电价受电装置出线处.宜采用总表加分表的计我方式.7.1.5 计量箱宜就近用户网设置.根据U；民建筑型式尽崎采用少状发位数的衣箱，避免表后线过长.8通信保护及自动化RI通信系统7.1.6 E村配电设能改造升级应同步规划建设通信网,并预引相应位置和通遒，褥保通信带宽容量裕度.提高对相关业务的支撑能力.8. 1.2高标准基本农田中低压配电网通信系统应满足汽电自动化系统、用电信息采集系统、分布式电源、电动汽车充换电站及储能装置站点等近远期迪怡荡求.9. 1.3应根据中低压配电网的业务性能衢求、技术经济效益、环境和实施就哎等因素，选择适宜的通信方式（光纤、无战、战波通信等）构建终端远程通信通道，当中压配电通信网枭用以太网无源光网络（EPON）,千兆无源光网络（GPON）或者工业以太网等技术组冏时,应使用独立纤芯.R“保护及自动化8.2.1IOkV规路主要采用一:段式电流保护、两段式零序（方向）过电流保护，低电阻接地系统零序电流保护方式及定值选择应与低电阻阻假相配合。根据系统安全稳定需要和保护通道情况，IQkY践路可配置光纤纵差等快速保护或其他方式实现全线速断功德8.2.2 IOkY线路分段开关（断路器和分界开关处宜加装电流保护.8.2.3 通过IOkY电压等级并同的分布式电源,采用专线接入方式时.宜配置光纤纵差保护：采用T接线路接入系统时，在满足可靠性、选择性、灵敏性和速动性要求时,其接入线路可采用电流电压保护，8.2.4380/220V配电浅路应装设短路保护、过负荷保护和剩余电流动作保护，制余电流动作保护装置的安装应符合学剩余电流动作保护装前安装和运行GB/T13955的相关规定.8.2.5 配电自动化是提升配电网运行首现水平的有效手段，应具符配电SCADAx馈线自动化及配电网分析应用等功能.8.2.6 配电自动化建i殳应符合E用电自动化系统技术规范NT814相关规定,配电自动化建设应与配电网一次网架相协调.实俺前应对建设区域供电可靠性、一次网架、配电设备等进行评估，经技术羟济比较后制定合理的配电自动化方案，9通信保护及自动化QI防雷9.1. 1IOkV绝域线路宜采用带固定间隙的叙化锌避雷得等方式防雨.9.1.2 水泥杆可通过杆外外数接地引下线接地或者杆身接地娓呼直接连接接地，铜管杆和窄基塔的杆（塔）身双接地点需可今接地。接地引下线两端与其他装置应有可席的电气连接。9.1.3 配电变压器高低压侧均应装设避宙器，并尽收舔近变压涔,9.1.4 低压烷合配电箱防缶枭用浪涌保护器，壳体、浪涌保护器及避缶器应接地，接地引线与接地网可就连接.9.1.5 采用交流无间隙金氏氧化物避雷器进行过电压保护.金屈熨化物避甯涔绝缘水平等参数要求按交流无间隙金属氧化物避雷器GB1.1032招关规定执行.9.1.6 雷暴活动频繁区IOkV架空线路可通过降低接地电阻、加强践路绝缘、安装打通流10k）雷击防护装置、加装避M线和加装耦合地线等措施降低缶累影响.9.2接地9.2. 1低压配电网一般为直接接地系统，无变电站的各类工业和民川建筑的低压限电系统宜采用TN-C-S接地系统，无等电位联结的户外场所宜采用TT接地系统,不允许停电和对接地故障电压有严格限制的场所可采用IT接地系统.农田配电设备按地方式宜采用Tr系线,对安全有卷殊要求的宜采用ITXtt.9.2.2 配电变台接地装置谀水平和垂克接地的复接饱网,水平接地体一般采用热镀锌扁钢，:面施焊，连接处应做好防腐处理。垂直接地体采用镀锌用钢，将接地体置F沟槽内并打入地下，乖宜接地体的间距不宜小于其长度的2倍。100kVA及以上变压器实测接地电阻不应大于1。，100kVA以下变压器实测接地电阻不应大于10Q.9.2.3 接比扁加与接地引线安装接地引下线.包括避宙器、变乐器中性点接地、变压器外光和低质踪合配电箱外壳，所有接地引下线应汇集后统一接地.10用户接入mI用户的供电电压等级应根据所在区域配电网条件、供电可辨性要求、供电安全要求、用电负荷、报装容量,经过技术经济比较后确定.对于供电距离较长、负荷较大的用户.当电能质fit不满足要求时.成果用高一级电压供电.用户接入容IN和供电电压等级可参照我10.1选取.表I(U用户接入容重和供电电压答毁推荐表供电1Z等爆用电设备容受电变JK磊容易220VIOkW及以下邛相改备380VIMJkW及以下MkVA及以下KJkV-SOkVA-IOMVAC重要电力用户供电电源配置应符合4重要电力用户供电电源及必备应急电源配置技术规范3GB/Z29328、£电力用户业始报装技术规范D1./T1917的规定.重要出力用户供电电源应采用双电源或双回路供电.当任何一路或一路以上电源发生故障时，至少仍有一路电源应能满足保安负荷供电要求.其中级流要电力用户至少应采用双电源供电，两路电源应当来自两个不I可的变电站；：级出要电力用户至少应采用双回路供电.9重要电力用户应配备自名应急电源.满足保安负荷应急供电需要,并具备外部移动式应急电源接入条件.自名应急电源配置存Ia不低于保安负荷的i2o%,弁应符合国家书关安全、消防、节能、环保等技术规范和标准要求.in4略时性重要电力用户应按照用电负荷我要性，在条件允许情况下，通过建设监时戏跖或配i移动发电设备等方式湎足供电要求IC耳位于工业园区等的敏感设备电压渐降与短时中断应满足电能质用电压料降与短时中断GB/T30137的要求.11分布式电源、电化学慵能系统和充换电设旎接入I1.I分布式电源接入11.1.1 接入IOkY及以上配电网的分布式电源宜采用专战接入，在满足电网安全运行及电能顷Ift要求时，也可枭用T接方式接入：接入380/22OV配电网的分布式电源可接入公共电网配电箱/线路，或者接入公共电网配电室或变压器低压侧.11.1.2 分布式电源并网等锻可根据总装机容家进行初步选择,最终并网电压等级应根据电网条件.通过技术经济比选论证确定.若高低两级电压均具备接入条件,优先采用低电压等级接入.11.1.3 接入配电网的分布式电源应具备快速检测孤品且立即断开与电网连接的能力，防孤岛保护动作时间不大于2s,防孤岛保护还应与配电网偏线路保护和安全自动装置相配合.11.1.4 同一个配电台区多个户用光伏采用220V接入时，应均衡接入三相.11.1.5 分布式电源并网应符合分布式电源并网技术要求3GB/T33593、W分布式电源接入配电网技术规定BNB/T32015的规定要求，ItC电化学储能系统接入11.2.1 电化学储能系统接入中低压配电网的电压等级应绘合考虑储能系统额定功率、当地电网条件确定.11.2.2 电化学储能系统接入中低压配电网时，功率控制、电网适应性、故隙穿越、电能质最等方面应符合£电化学储能系统接入电网技术规定GB/T36547的相关规定。11.2.3 储能电站选址应湎足防火和防爆等相关消防要求，11.2.4 电化学储能系统可通过三相或单相接入配电网,其容量和接入点的电压等级宜参照表11.1确定.衰II新型他能暴或接入电网电压推善等表钵能系统检定功率并网I1.1.fK琼级接入方式8kW及以下220VTSoV华机或三相BkW-100OkW380V三1.5kW-5MWKJkV11.2.5 电化学储能系统的容砧配置计罄应考虑电池的寿命特性、充放电特性及最佳充放电区间知经济性.11.2.6 电化学储能系统的应用功能可包括：削峰填谷、跟踪计划出力、紧急电源支撑、甜求响应.D用于削峰填谷的电化学储能系统，应根据负荷实际情况和储能的运行方式等进行设定，储能容城宜按照变压器容球的5*20%配P1.或运过计算后确定。2）用于跟踪计划出力的电化学储能系统，应涧足调度计划功率曲线要求。储能容增应根据调度计划功率曲线、风光资源的历史输出特性和输出功率的季节差异等因索踪介确定.3）用于紧急支找电源的电化学储能系统，应满足柬耍负荷的供电需求,储能容疑应根据理要负荷的功率和持续供电时间确定.4）用F需求响应的电化学储能系统，应湎足下发的需求响应功率和时间要求。储能容量应根据门身运行策略、需求功率和时间、经济性综合确定。I1.a充换电设施接入11.3.1 电动汽车充换电设施接入A已电网应符合£电动汽车充换电设施接入配电网技术规范XGB/T36278的相关规定.11.3.2 具有重.大政治、经济、安全意义的充换电设施，或中断供电将劝公共交通造成较大影响或影响重要单位IE需工作的充换电设施，可作为二级重要用户：其他可作为一般用户.11.3.3 接入电压等级应根据充电设符及辅助设备总容量，琮合者虑需用系数、同时率等因洪，经过技术经济比较后确定.当供电距离较长,电能质Ift不满足要求时,应采用高一级电压供电.充换电设施宜采用的供电电压等级如表11.2所示.表11.2克换电设宜采用的供电电压等霰供电电压等级光赛设备及绷助受电变压器冬m220VKXW及以下单招设备3SUVI（XHAv及以下50kV及以下IOkV-50kVA-IOM-A11.3.1220V充电设备宜接入低压配电箱：380V充电设备宜通过专用线路接入低压配电室.接入IOkV的充换电设施，容量小于如OOkYA的直接入公用电网IOkY线路或环网柜、电缆分支箱、开关站等.容fit大于100OkVA的充换电设施宜专线接入.12电能质量19I供电电压偏差12.1.1 高标准基本农HI中低压配电网规划要保证网络中各书点满足电张损失及其分配要求,各类用户受电电J卡质量应符合电能防崎供电电压偏差GB/T12325的规定.12.1.2 供电点短路容量较小，供电距离较长,以及对供电电压偏基彳!特殊要求的用户,由供用电双方协议确定。12.1. 3高标准范本农用中低压配电网应有足够的电压调节能力，维持合理的电压水平,电压谓节方式Ur采用：1）通过配置无功补偿装置进行电也调世2）通过改变变压器分接头进行电压调节：3）通过附压器或具备无功调节能力的电源进行电压网节.12.1.1对于通过调节电压方式无法解决低电压的供电台区，宜有针时性的采用缩短中压线路供电距离、切改负荷、新增配变6点、改造配变及低压戏路、加装城路调压器等措施解决。12.1.5对于工业园区或负荷较大的用户.当电能质量不满足要求时.可采用高一级电J卡供电.19。谐波治理12.2.1电网公共连接点的谐波电压和用户（或设备注入电网的谐波电流应符合4电能质属公用电网谐波GB/TM519的要求，谐波电压应符合电能旗瘠公用电网同谐波3GB/T24337的规定，语要降低或控制接入公共电网的谐波和公共连接电电压正弦畸变率时，宜采取装设浊波器等措施进行改善。12.2.2用户或设备因固变负荷、冲击负荷、波动负荷和不对林负荷对公用电Iq造成污染的,应按照“谁污染、设治理”和“同步设计、同步施工、同步投运、同步达标”的原则，在开展项目前期工作时同步提出治理、监5«和控制措施q功率因数及无功补偿12.3.1受电变压器总容埴100kVA及以上的用户,在高峰负荷时的功率因数不宜低于0.95：其他用户和大、中型电力排潴站,功率因数不宜低于0.90：农业用电功率因数不宜低于0.85.12.3.28电变压器稷过低压电容器进行无功补偿，电容器容信应根据陀变容俄和负荷性质，通过计算确定.12.3.3低压无功补偿装置,股按配变容状的10<30%延置，可实现共补、分补及相间补偿，采用更合开关自动投切（可控硅投切、接触器运行）方式。12.3.4电源接入配电网后，应按照并网物议开限无功补偿控制，并提供必要的无动电压支撞：风电、.集中式光伏等新能源宜分别按照其对应的接入电力系统技术规范和无功补偿技术规范要求配置自动无功补偿袋置.12.3.5接入IOkV及以下电网分布式电源系统无功补偿容IR的计算应依据交流器功率因数、也集规路、变压器和送出线路的无功损耗等因素统筹考虑，具备在事故方式卜向系统提供一定的无功支掠能力，正常方式卜不宜向系统倒送无功。Ii）4三相平衡要求12.4.1电力系统公共连接点电压不平衡度应满足VtI能质量：相电压不平SOGB/T15543的要求，12. 4.2低压线跖宜采取“三相四线”供电方式架设，避免单相长距离供电。低压供电距离应根据地区负荷发展确定，宜与配电变压器容吊相适应，以湎足末端电压质信要求，12.4.3低压电网应执行三相平衡供电，三相四戏比伸至多表位表箱或分支箱，用户应平衡接入.12.4.4宜在多表位表箱、分支箱、T接点等处设置相别调整功旎模块.避免登杆操作.13施工限收nt一般规定13. 1.1乡村供配电设施及和关建筑的施工、验收和维护应涵足国家和行业现行的有关技术规范和标准。13.1. 2IOkV线路施工工艺应符合电气装置安装工程66kV及以下架空电力税路施工及验收规范3GB50173的相关规定。13.1.3 高压的电气设法和布城系统及维电保护系统的交接试脸应符合4电气装置安装工程电气设备交接试验标准PGB50150的现定.13.1.4 低压的电气设备和布线系统的交接试5金应符合£建筑电气工程施工质量验收规范GB50303的现定”n9施工13. 2.1系统的施工应按已审定的正式设计文件和旅工图纸诳行施工，不得协意更改，如衢变更应办理设计变更手续.13. 2.2配电设备安装位置与建筑物的安全即离应符合规定,安装位置应有消防'检修、抢修通道.13. 2.3水混电仟应采取加袋底盘和卡盆等措施,满足电杆我荷需求.电杆埋深可根据对应杆位的地历条件确定，其中10杆埋深不小于1.7m,12m杆埋深不小于1.9m.15m杆埋深不小于2.3m,18m杆埋深不小于2.8米：回填土应集300伽夯实一次：电杆周用设防沉土层，其上部面积不小于坑口面枳,培上高度应超出地面300塔杆上标明线路的名称、代号、塔杆号和警示标识等;塔基宜选用筋混It土或漏凝土基破.13. 2.4电仟位移及偏差：直线杆项税路方向位移不超过设计档距的3%,横向偏高魏路中心线不应大于50画：宜线杆的恢斜、杆格位移不应大于杆梢宜经的1/2,钢管杆位移及偏差：钢管杆连接后,其分段及整根电杆的弯曲不应曲过其对应长度的2%：架线后直畿杆的Mi料不应超过杆高的5%，转角杆组立前宜向受力恻预帧斜，预帧斜值应由设计单位确定。14. 2.5路边不宜采用预应力型混凝土电杆，防止车撞脆断.转角杆、终端杆、踏越杆可米用非预应力里混凝土电杆或网管杆,路边电杆应加装防撞警示牌,因鸟害导致线路故障频发的地区宜安装驱鸟渊或绝缘防鸟隔板等措施防治.13.2.6架空绝缘观路除接地环裸露部位外，宜对柱上变压器、柱上开关、避雷器和电缆终端的接践端子、导级战夹等进行绝缘时闭，13.2.7架空线路采用的横担、抱燕等金属构件均应采用热镀锌防腐，并满足导线机械承
