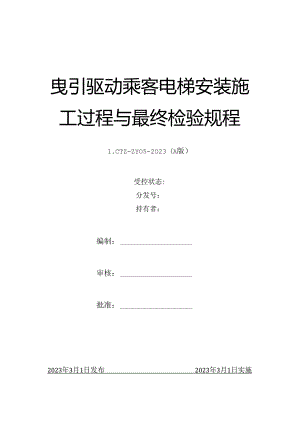

曳引驱动乘客电梯安装施工过程与最终检验规程1.CTZ-ZYO5-2O23（A版）受控状态:分发号：持有者：编制：审核：批准：2023年3月1日发布2023年3月1日实施XXX工程技术有限责任公司发布1 .目的2 .适用范围3 .检验依据4 .主要参数、检验仪器及工具4.1 主要参数符号及单位4.2 仪器、工具及精度要求25 .检验项目、要求和程序25.1 主要参数25.2 检验内容36质量验收及签署497问题处理491 .目的对安装、修理后的电梯进行检验、验收。2 .适用范围本检险细则适用于：乘客电梯的检验和验收。3 .检验依据3.1 特种设备安全监察条例3.2 特种设备质M监督与安全监察规定3.3 电梯监督检险和定期检验规则3.4 GB7588XCi1.-2015电梯制造与安装安全规范3.5 GB/T1005&-2009电梯技术条件3.6 GB/T10059-2009电悌试脸方法3.7 GB10060-20I1.电梯安装验收规范3.8 3B5031(2002电梯施工和施工质讨验收规范39GBr70242008电梯、自动扶梯、自动人行道名词术语3.10 GBT70252008«电梯主参数及轿厢、井道、机房的型式与尺寸3.11 JG/T5072.2-1996电梯T型导轨检验规则3.12 JG5071-1996液压电梯3.13 (JB8¾)3-2018电梯用钢丝绳3.14 GB/T24478-2009«电梯或引机3.15 GB/T12974-2012交流电梯电动机通用技术条件4 .主要参数、检验仪卷及工具4.1 主要参数符号及单位名称符号单位额定速度V米/秒(ms)额定载荷Q千克(kg)时间t小时（三）电流I安培（八）电压(J伏(V)功率P千瓦（KW）电阻R欧姆、兆欧（2、M)长度1.米、毫米（m、mm)4.2 仪舞、工具及精度要求421检跄仪器、工具及精度要求见下表.名称量程分辨率精度电压表AC500V0.1V±5%电流表C2000.b±5%转速表<>999rtnin1rmin±5%温度计or-15OcCrc±5%绝缘电阻测试仪0.01M±5%(5OOV)接地电阻测试仪0.01MC±5%游标卡尺100mm0.02mm±1%钢直尺300/150mm0.5mm±1%铜卷尺3mItnm±1%塞尺4nm0.01mm±1%磁性线锤5m线径<0.5mm声级计0.1db（八）4.2.2检脸用的仪器设备应在计混单位检定合格有效期内o5 .检验项目、要求和程序5.1 主要参数5.1.1 电樽型号电悌型号按有关规定填写，也可按制造厂家铭牌和产品合格证书上电梯型号填写。52控制方法同5.11条，若需补充说明，可以加横杠说明，1JXW-PC.5.1.2 定载重按实际允许载重讨填写，如该电梯已降级使用，应填写实际降级后的载重M参数。5.1.4 版定速度按制造额定速度填写。54.5层站门按建筑物实际存在层楼故、电梯实际停轼层站数（存在层站但实际不使用的也应包括在内，除非已拆除该站层门装置并永久性封闭）和电梯层门数玳填写。5.2 检验内容521技术资料审查521.1检验项目供下列资料和文件:1、装箱单；2、产品出厂合格证；3、机房井道布置图；4、使用维护说明书（应含电悌润滑汇总图表和电梯标准功能表；5、动力电路和安全电路的电气示意图及符号说明；6、电气敷线图；7、部件安装图;8、安装说明书；9、安全部件：门锁装置、限速器、安全钳及缓冲器型式试脸报告结论副本，其中限速器与渐进式安全钳还须有调试证书副本。5.2.1.1.2安装（修理）单位应提供下列资料和文件:一、自检记录和检验报告；二、安装过程中事故记录与处理报告;三、由电梯使用单位提出的经制造企业同意的变更设计的证明文件。521.1.3改造单位除提供521.1.2项要求的内容外，还应提供改造部分的清单、主要部件合格证、型武试险报告副本等资料，必要时还应提供图样和计算资料。5.2.1.1.4使用单位应建立设备档案,并建立电梯运行管理规章制度。定期检脸和改造、大修后进行验收检验时，使用单位应向检脸机构提供二述资料。5212结果判定5.2.1.1中项目全部符合耍求判该项合格，任何,条项目不符合要求，则判该项为不合格。522控制线路计数装置5221检验项目检查计数器计数值应不少于3<W0次，若检验时计数值少于3000次，则至少至整机检验工作结束后计数值应达到3000次要求。对于只设运行计时器而不设计数器的电梯，可检查其运行累计时值，除以该电梯从下端站层层停靠运行至上端站所需的时间（开关门时间不计），再乘以该梯层站数筒单地估算其运行次数。以正常运行状态运行电梯，不论京几站，检查计数装置，应每起制动次应计数一次。5222结果判定5.2.2.1中项目全部符合要求判该项合格，任何一条项目不符合要求，则判该项为不合格。5.2.3通道5.2.3.1检验项目通向机房、滑轮间和底坑的通道应畅通，且应有永久性照明。如采用梯子应保证安全可维。5.23.2结果判定5.2.3.1中项目符合要求判该项合格，不符合要求，则判该项为不合格。524机房门窗、消防设施、固定照明、电源插座机房应通风良好，门窗应防风雨，门应有锁，并标有“机房重地，闲人免进”字样.机房应有合适的消防设施，固定照明和电源插座。检杳消防设施应适用于电气火灾。检荏固定照明和电源插座有效可辕，5.2.4.2结果判定5.2.4.1中项目符合要求判该项合格，不符合要求，则判该项为不合格。525机房安全间距5.2.5.1 检脸仪器：钢卷尺5.2.5.2 检验项目用钢卷尺测法控制柜(屏)的前面和需耍检验、修理等人员操作的部件前面的空间，应不小于06mXO.5mo5.2.5.3 结果判定5.252中项目符合要求判该项合格，不符合要求，则判该项为不合格。526机房内通井道孔应筑有适当宽度的台阶且高250mm；钢丝绳与楼板孔、洞每边间隙为20-4OmmI)5.2.6.1 检验仪器：15Omm或30Omm钢直尺5.2.6.2 检验项目用钢直尺测H机房内所有通井道孔、洞的台阶高度，应羡SOmm,测算时应从台阶所处的地平面算起。检查台阶的牢固性应能承受定的外力冲击。(3)用钢直尺测可丸引钢丝绳与楼板孔、洞每边的间隙，测小时应从处于每边的最外层钢丝绳算起，间隙应为20-4Omm。5.2.6.3 结果判定对于新装电梯，5.2.6.2中所有项目均符合要求判该项合格，否则，判该项不合格,对干在用电梯，5.262中(3)条可不作要求但必须保证所有钢丝绳在运行中应与楼板孔、河每边均无碰擦，否则亦应判为不合格。对于限速器钢丝绳和与孔、洞边无相对运动的曳引铜丝绳，526.2中(3)条可不作要求，但应保证运行时无碰擦，否则应判为不合格。5.2.7电梯断错相保护装置5.2.7.1 检验项目在电源输入端依次断开供电电源三相中的一相及任意交换其中两相相序，检查电梯应无法起动，控制及拖动系统应无动作。对变频变压控制的电梯，断相保护功能应有效。5.2.7.2 结果判定1.1.1.1 中项目符合要求判该项合格，任一种情况不符合要求均应判该项不合格。5.2.8 电气元件标志及导线端子标号5.2.8.1 检验项目电气元件标志和导线端子编号或接插件编号应清晰，并与技术资料相符。电气元件工作无异常。测速装置若用链（带）传动时，应有断链（带）安全保护措施。对于用链（带）传动的测速装置，其断链（带）安全保护应符合：A、直接从一可见可动的电气开关进行保护的：分别在电梯岸止和正常速度运行状态下，人为使电气开关动作，此时电悌应不能起动或立即停止运行；B、通过不可见电子开关或软件形式进行保护的：可在电梯辞止状态断开测速装置其中一根速度信号反馈线路，此时电梯应无法起动或加速运行。对于测速装置通过软联轴器与传动轴相连或电梯轿厢位置及减速信号仅由一套测速装置提供的电梯，也应进行第条B所述的检验。对于测速装置通过刚性物体与传动抽出连且电梯轿厢位置及减速信号不仪仅只由一套测速装置何以是井道位置开关）提供的电悌，检脸人员无法询认其保护装置是否存在且可靠工作时，亦可进行上述检脸。5.2.8.2 结果判定5.2.8.3 中项目符合要求判该项合格，不符合要求,则判该项不合格。5.2.9 主电源开关5.2.9.1 检验项目每台电梯应单独设有个切断该电梯的主电源开关，机械式:的极限开关不能替代主电源开关；主电源开关不应串接其它与电梯无关的电气设备；主电源开关应设置在能从机房入口处方便迅速接近的位置，至少应从机房入口处人员不借助辅助工具即可迅速到达，且其间无障碍物，开关安装高度应符合正常人可以方便触及并使之动作的位置。主电源开关应有明显易于识别的标志，几台电梯共用一个机房的，各梯主电源开关应有对应的明显区别编号。一个机房有多个人门或一台电梯有多个机房，且多个机房又有各自入口，应在每个入口处均能方便迅速地切断该悌主电源开关。主电源开关应具有稳定的断开和闭合状态，电源开关容卡应满足：A、允许通过的长期电流应与曳引电机的铭牌额定电流相适应，（由于电梯经常处于频繁起制动状态，因此主电源开关电流容过一般应为电机额定电流的121.5倍）。B、能切断电梯正常使用情况下的最火电流，主电源开关不应切断以下供电电路：A、轿厢照明和通风；B、机房和滑轮间照明；G机房内电源插座；D、轿顶与底坑电源插座；E、电梯井道照明。F、报警装置主电源开关接线应遵循上进下出的规则，接线桩无绝缘的外露部分应有必要的保护措施。任何为改善动力电路功率因数而设置的电力电容器应连接在主电源开关前端。5.292结果判定5.2.9.1中项目全部符合要求判该项合格，任何,条项目不符合要求，则判该项为不合格。5210曳引机工作状态5.2.10.1 检险项目(1)运行电梯，曳引机及电动机应无异常噪声，润滑良好，除蜗杆伸出端外无明显渗漏。(2)检查曳引机减速器齿轮油油质应粘度适中，无明显变色和杂质，油位应达到油位标线位置；桧查电动机轴承处润滑油油位，应达到观察孔半径以上。(3)J引轮应有符合标准要求的颜色标志。检查曳引轮处应有明显、指示正确的轿厢升降方向指示标注。同,机房内有多台电悌时，各台曳引机应有编号区别。曳引机、控制柜(屏)、主电源开关、轿厢和井道照明开关及其它非共用设备工具上的区别标志应相对应，区别标志应设置在上述部件相对固定不易互换的部位上。5.2.10.2 结果判定(1)5.2.10.1中所有项目均符合要求判该项合格，任一项不符合要求则判该项不合格；对条中渗漏油判定可用一线隔为2mm的方格纸置于漏油处下方历时一小时，计算油迹面积应4150Cm5.2.11制动器工作状态5211.1 检脸仪器：塞尺5211.2 检睑项目开动电梯，检杳制动器动作情况，应可靠无误，无异常电磁噪声和机械冲击声。松闸时闸瓦应与制动轮无摩擦，闭闸制动时两侧闸瓦应紧密、均匀地贴合在制动轮工作面上，不允许有点、线接触现象。检杏制动轮工作面应光洁无油污，轮面应无破损刮划痕迹。人为打开制动器闸瓦(可使用手动松闸装置，但必须保证制动器充分打开)并使电悌保持踊止状态，用塞尺分别测两侧闸瓦与制动轮间间隙，对于侧各测上、下、左、右四点，将测得的四点数值进行算术平均即得该侧闸瓦松闸间隙，两侧应各/07mm,且应均匀。5211.3 结果判定(1)5.2.11.2中所有项目均符合要求判该项合格，任一条不符合要求判该项不合格，对于松闸间隙<07mm但与制动轮有摩擦的亦应判为不合格。对于不符合5.2.11.2中(2)(3)条所述情况的，应根据具体原因判制动器、闸瓦或制动轮报废。5212制动器电气控制5211.4 .1检脸项目根据电气原理图和实物状况，检查切断制动器电流的电气装置数M和独立性:切断制动器电流至少应由两个独立的电气装置实现。当电悌停止时，如果其中个接触器的主触点未打开，最迟到下一次运行方向改变时，应防止电梯再运行。并通过运行试验判断制动状况。5212.2 结果判定5212项目符合要求判该项合格，不符合要求判该项不合格5213%引轮，导向轮安装偏差、磨损及防护5213.1 检脸仪器：塞尺、线锤、钢卷尺、卡尺5213.2 检险项目在电梯空载状态下，用线锤和塞尺测可曳引轮及导向轮的铅垂度记作,用钢卷尺测M线锤在轮上的测M长度”，最终将换算成熨引轮或导向轮直径长度1.的实际偏差记作'=1.1.1.*<2mma在电梯满载工况下，同(1)所述方法测量曳引轮及导向怆的实际铅垂度应2mm采用悬群式:曳引轮或链轮时，防护应符合标准规定。(4)轮侑不应有严重不均匀磨损，磨损不应改变槽形，必要时用|；尺或深度尺测地磨损深度。5213.3 结果判定5213.2中各项目均符合要求判该项合格，任项不符合，则判该项不合格。5.2.14慢速移动轿厢措施。5.2.14.1 检验项目应有停电或电气系统发生故障时进行紧急操作的慢速移动轿厢措施，操作可靠。如所需的掾作力不大于400N,可采用手动紧急操作装置，该装用应满足：制动器应有手动松闸装置，该装置需满足：A、能利用操作者人力打开制动器并保持松闸状态；B、必须以操作者本身所施加的持续力维持其松闸状态，旦该力撤除，制动器应无条件地闭合。应有一与手动松闸装置相适应的盘车操纵装置，该装置应满足：A、能够在手动松闸状态慢速移动电梯轿厢；B、向上移动具有额定载荷的轿厢时，所需的操作力应4(X)N:如所需的操作力大于400N,机房内应设置紧急电动运行的电气操作装置。采用紧急电动慢速移动装置，该装置的供电必须提供有紧急电源。5.2.14.2 结果判定5.2.14.1中所有项目均符合要求判该项合格，否则判该项不合格。5215救援说明5.2.15.1 检验项目检查机房内应贴有发生困人故障时，救援步骤、方法和轿厢移动装置使用的详细说明。该说明内容应与电梯实际情况相符，方法安全、可靠、有效。曳引绳或限速器绳上应标出轿厢开锁区位置。检查曳引钢丝绳或限速器钢丝绳，至少其中之一应有轿厢在每一层站的开锁区位置标记(机房内有用机械方式传动直接反映轿厢位置的如选层器等装置的可除外),且标记应符合：A、标记位置应位于钢丝绳上盘车操作者便于观察的侧；B、应在钢丝绳近处固定物体上标记参照指示线，且所标记的开门区域长度不得大于轿厢对应的层站实际开门区域长度。5.2.15.2 结果判定(1)5.2.15.1中项目符合耍求判该项合格，对于A、B条所述内容有任一条不符合要求，应判该项不合格。对开门区域标记的层站数指示，不作硬性要求。5216松闸扳手、盘车轮、飞轮方向标志5216检险项目松闸扳手应漆成红色，盘车轮应涂成黄色，可拆卸的盘车手轮应放置在机房内容易接近的明显部位。在电动机或盘车轮上应有与轿厢升降方向相对应的标志。检查盘车手轮处应有明显、指示正确的轿厢升降方向指示标注，该标注位置可以在盘车手轮匕也可以在操作盘车手轮时人员易于观察且不至于误解的其它设备上。盘车手轮如果是可卸落的，应置于便于取及且有明显标志之处。同一机房内如有数台电梯，如果盘车手轮是可通用的，可以共用一只盘车手轮。5.2.15.3 判定5.2.16.1中项目符合要求判该项目合格，不符合要求，则判该项目不合格。5217限速器标牌应标明限速器及电气保护开关工作速度、动作速度、制造单位等内容。限速器选用应与电梯运行速度相匹配，符合GB7588-2OO3中9.9.1条的规定。5.2.17.1检验项目检查限速器标牌应标明限速器及电气保护开关工作速度、动作速度、制造单位等内容。检杳限速器选用应与电梯运行速度相匹配,符合以下规定：A、谷115%额定速度；B、对于瞬时式(除不可脱落柱式外)安全钠，0.8tns;C、对于不可脱落柱式安全钳，V10ms;D、对于额定速度芟1.0ms渐进式安全钳,V1.5ms;Ex对于额定速度1.Ons渐进式安全钳，V1.25V+0.25/V。5.2.17.2结果判定5.2.17.1中（I）2）均符合要求判该项合格,不符合要求，判该项不合格。5218限速器封记5.2.18.1 检险项目检查限速器调节部位应有封记封记不应有移动痕迹。5.2.18.2 结果判定：5.2.18.1中项目符合要求判该项合格，不符合要求，判该项不合格。5219限速器电气保护开关5.2.19.1 检验项目检查限速器应有可停止轿厢匕下两个方向运行的非自动史位的电气开关。人为使电气开关动作，电梯应不能运行。该开关在达到限速器动作速度之前动作。对于额定速度不大于1.ms的电梯，母迟应在限速器达到其动作速度时，停止电梯运行。5.2.19.2 结果判定5219中项符合要求判该项合格，不符合要求，判该项不合格。5220限速器动作速度校监5.2.20.1检验仪器：限速器动作速度校脸仪5220.2检险项目对于没有限速器调试证书副本的新安装电梯和封记移动或动作出现异常的限速器及使用周期达到1年时，应进行限速器动作速度校脸。用限速器动作速度校险仪测吊限速器动作速度，所测结果应符合；A、115%一定速度;B、对于瞬时式（除不可脱落柱式外）安全钳，0.8ms;C、对于不可脱落柱式:安全钳，1.0ms;D、对于额定速度1.0ms渐进式安全钳,V1.5ms；E、对于额定速度1.O11s渐进式安全钳，1.25V+0,25Vo检查限速器绳轮或其它相对限速器固定不可移动的、易于识别的部位应标明与安全钳动作相应的旋转方向。（3）限速器电气保护开关的动作速度应在达到限速器动作速度之前动作。对于额定速度不大于1.11s的电梯，母迟应在限速器达到其动作速度时开关动作。对于对重限速器，其动作速度应大于轿厢限速器动作速度，但不得超过10%。5.2.20.3结果判定5220.2中项目符合要求判该项合格，不符合要求，则判该项不合格。5.2.21系统按地型式应根据供电系统采用TNs或TNCS系统，进入机房中性线（N）与保护线（PK）应始终分开。5221.1检查项目检杳供电系统的零线和接地线从进机房电源起应始终分开，严禁并用，对于国内应用较广的TN-C中性线与保护线合用的供电系统，应从进机房电源起，将中性线与保护线分开。5.2.21.2结枭判定5.2.21.1中项目符合要求判该项合格，不符合判该项不合格。5222接地连通性5222.1检脸项目检查机房内或沿轮间电气设备如控制屏（柜）、电动机、制动器、没有电气开关的限速器、极限开关、铁壳开关、配电柜、电阻箱、变压器、线伸等外话可导电部分均应有可靠的接地保护（安全电压除外）且应符合：A、设备接地处应有明显的接地标志；B、在控制柜或其它适当处应设有总接地端，并有明显标志；C各接地线应可旅地与设备连接，各设备间接地保护线严禁申接。检查各层门接地保护线:A、各层门接地保护线严禁串接；B、各层门严禁直接从金属构架接地；C、信门接地保护线路可借助于井道内的线槽或线管与机房接地总线相连，但线槽或线管间必须有可靠的电气连接，如采用焊接、跨接线等。采用变任器中性点工作接地三相四线制供电的接零保护系统中，严禁电梯电气设备不进行接零保护而单独接地。接地线应采用黄绿双色绝缘电线。对采用微机控制的电梯，微机系统的“逻辑地”应按产品要求处理，当产品无要求时，应符合下列情况之一：A、悬空”逻辑地二B、接至TN-S供电系统保护线（PE线）或将N-C供电系统自进入机房后使保护线与中性线分开形成TN-C-S系统，同时保证分离点接地电阻值符合微机产品接地阻值要求，至少44Q,再将“逻辑地”与分而后形成的PE线相接；C、与独立的接地装置连接，该装置接地电阻应符合微机产品接地电阻值要求，旦不得作为设备的接地保护使用。（6）电悌轿厢可利用随行电缆的铜芯或芯线作保护线，采用电缆芯线作保护线时不得少于2根。5.2.22.2结果判定对在用电梯5222.1中（DA、B条、（5）条不作硬性要求，（但经技术改造后需作要求），5.2.22.1（I）C条、条、条、（4）条和条任一条不符合要求，应判该项不合格。时于新装梯，5.2,22.1中所有项目均符合要求判该项合格，否则判该项不合格。5223电气绝缘5223检险仪器：绝电阻测试仪5.2.23.2检脸项|对于无微电子器件控制电梯，切断电梯所有供电及所有接地、接零线路后，用绝统电阻测试仪依次测片动力及控制线路各个网路的绝缘电阻值，动力和安全电路应05MQ,其它电路4025M,电路电压25V以下可除外。测Id中，对于容性电路开始时绝缘电阻指示值会偏小，此时对该测讨点测疗时间应维持直至读数稳定为止：对于控制线路有微电子器件的电梯，进行上述测联时应注意切断被测回路与微电子线路的连接，特别应注意切断门机、层接指示等电子控制线路。5.2.23.3结果判定5.2.23.2中项目符合要求判该项合格，不符合要求则判该项不合格。5.2.24井道顶部空间5224检脸仪器：钢卷尺5224.2检险项目人为短接电梯上限位、上极限和对重缓冲器电气开关，以检修速度将电梯运行至对重完全压实缓冲滞；钢卷尺测战轿厢导轨剩余长度应0.1+0.035Vi,测收时应从轿厢导砒的上端部克起；（3）用钢卷尺测量轿项最高面积水平面与位于轿顶投影部分的井道顶最低部件水平面（包括梁和固定在井道顶下面的部件）之间的自由垂直距离应；1.0+0.035V2,新项最高面积水平面是轿顶站人工作平面，但不应包括轿顶梁、轿顶护栏、反绳轮及门机、门的横梁部分和导靴等部件。用钢卷尺测状固定在轿顶的设备（包括桥顶护栏，但不应包括导靴、潦轮、曳引绳附件和垂直滑动门的横梁等部件）最高部件与井道顶最低部件间的自由垂直距离应KO3+0.035V用钢卷尺侧巾导靴、滚轮、要引绳附件和垂直滑动门的横梁等部件最高部分与井道顶最低部件间的自由垂直距离应;01+O.O35V2。检杏轿顶空间应能以任何一个面朝下放置一个05mX0.6mX0.8m的矩形体。只要曳引绳中心线距该矩形体的任一个垂直面距离<015m,曳引绳及附件可以包括在该空间之内。对减速是按GB7588-2OO3中12.8条规定可常监控的电梯，上述O.O35Vi计匏值可按下述情况减少：AsV4ms,减少到1/2；B、V>4ms,减少到1/3；C、无论何种情况，该值应40.25m。对于有补偿绳张紧轮及防跳装置的电梯，上述O.035V2的值可用当对重压实缓冲器时张紧轮在导向槽中可能的最大移动M再加上轿厢行程的1/500代替，但无论如何，该值应40.2m。如果上述将对重完全压实缓冲器的试验方法难以进行，可将电梯行驶至上端站干层位置检测上述参数，再扣除对重底面与缓冲器顶距离和缓冲器有效压缩行程作为最后测出结果。5224.3结果判定5.2.24.2中（2）至（6）条项目均符合要求，应判该项合格，其中任一条不符合要求，应判该项不合格。5225井道安全门和轿阳安全门设置5225.1检验仪器：钢卷尺5.2.25.2 检脸项目检查电梯井道除GB7588-2003规定的开口和部分允许的封闭井道外,应用无孔的墙、底板和顶板完全封闭。当相邻两层门地坎的间距大于IImW.其间应设置井道安全门。在同井道内，如两相邻轿厢间的水平施离不大于075m,且大于等于0.3m时，可使用轿厢安全门。5.2.25.3 结果判定5.2.25.2中项目符合要求判该项合格，不符合要求判该项不合格。5226检修门、井道安全门、活板门的开启与锁闭5.2.26.1 检脸项F1.检查检修门、井道安全门及检修活板门均不得朝井道内开启，且应有用钥匙开启的锁。通过手动试脸检查当检修门、井道安全门及检修活板门开启后，不用钥匙也能将其关闭和锁住；而在井道内当上述门锁闭时，不用钥匙也能开启。5.2.26.2 结果判定5.2.26.1中项目符合要求判该项合格，不符合要求判该项不合格。5227检修门、井道安全门、活板门电气安全装置5227.1检险项目检修门、井道安全门、活板门应设置电气安全装置，以保证只有当检修门、井道安全门、活板门全部关闭时，电梯才能运行。5.2.27.2结果判定5.2.27.1中项目符合要求判该项合格，不符合要求判该项不合格。5.2.28井道隔障5228.1 检脸仪器:钢卷尺5228.2 检脸项|如果同一井道有多台电梯或多台电梯井道间不封闭，检查多台电悌间应有隔离装置进行隔障，且应满足：宽度应不小于被隔离的电梯轿时或对重等运动部件的有效宽度；用钢卷尺测量该装置应从电梯存在上下位移的部分行程最低点开始设置，从底坑地平面算起高度应有25m。如果轿府顶部边缘与相邻电梯的运动部件间水平距离VOJm,该隔离装置应延长贯穿整个井道的高度，宽度应在被防护的运动部件每边各加上0.1m。5228.3 .3结果判定：5228.2中项目均符合要求判该项合格，任一条不符合要求，应判该项不合格。时于在用电梯，5228.2中(2)条所规定的要求可适当放宽。5.2.29导轨工作面最大偏差5229.1 检聆仪器：磁性线锤、钢卷尺、钢直尺5229.2 检监项目用钢卷尺优取5m线锤长度，从导轨的某一支架处开始，对导轨的工作侧而至少测僦三次其铅垂直度，用钢直尺测吊每段的偏差，并记录其储差方向，最后结果取各段冽量偏差的最大相对值应W1.2mm(其中相同方向的偏差应相减，相反方向的应将绝对值相加)。为了保证轿厢导轨整体的直线度，对每5m段的铅垂度偏差也应进行适当约束，偏差宜控制在07mm以内。以上述相同的方法测I让轿厢导轨的工作顶面，各段偏差最大相对值应1.2mm,同样也应对每段偏差进行适当约束。进行上述检脸时，若线钝掂点不是采用等高块的，应对线锤居点数值进行确认。(4)时于导轨可测最行程V15m的电悌，允许测试数少于三段，但应不少于一段。5.2.29.3结果判定(1)5229.2中(1),(2)条均符合要求判该项合格，任一条不符合要求应判该项不合格。对于建筑物或井道本体发生倾斜的电梯，上述规定可放宽为：A、轿厢导轨工作顶面的不平行度至少三次检测应*24mm;B、轿厢导轨工作侧面的不平面度至少三次检测应U2.4mm。5.2.30导轨顶面距离偏差5230.1检脸仪器：钢卷尺、钢直尺5.230.2检脸项目用钢卷尺测量轿厢导轨顶面间的距离，全程他圉内至少在上、中、下三部分测次三次，测小结果相对安装公称值偏差应在:mm范围内。每次测收点应取在导轨支架上下100mm范围内，IVr次测收时应以一钢卷尺卡住导轨顶面且对盛钢卷尺在整刻度值测V次，然后将钢卷尺卡头顶住导轨项面再测I一次，取出钢卷尺卡头的游动5,并在以后的每次测Itt中以予修正。以上述方法测收对重导轨顶面间距离，相对安装公称值偏差应在+30mm范围内。5230.3结果判定对于新装电梯，5230.2中(1),(2)条均符合要求判该项合格，任一条不符合要求到该项不合格。对于在用电梯，上述测M结果相对安装公称值的偏差可放宽为所测盘值之间的相对偏差。5.2.31导轨接头舞隙、台阶5231.1 检脸仪器：寒尺、平直尺5231.2 检验项目(D检查轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续健隙，且用来尺测量局部健隙，其值不应大于0.5mm;将平直尺紧贴在导轨接头处，用塞尺测量平直尺与导轨接头的缝隙，测得接头处台阶应不大于0.05mm(2)对不设安全钳对重导轨接头用塞尺测质局部健隙，其值不应大于1mm;用塞尺测盘平直尺与导轨接头的缝隙，测得接头处台阶应不大于0.15mm5.2.31.3结果判定5.2.31.2中项目均符合要求判该项目合格，不符合要求则判该项目不合格。5.2.32 导轨支架间距及支架固定5.2.32.1 检脸项目(I)检杳每根导轨至少有2个殍轨支架，其间的距离不大于2.5m；如间距大于2.5m应有计算依据°(2)检查支架或地脚摞住埋入墙体应牢固。(3)检杳焊接支架，其焊缝应是连续的，并应双面焊牢。(4)膨胀蝶性只能用于井道具有足够强度的混凝土墙面，膨胀螺栓应垂直于堵面。固定应牢固可拈。5.2.32.2 结果判定5.2.32.3 中项目符合要求判该项合格，不符合要求判该项不合格。5.2.33 极限开关应在轿厢或对重接触缓冲器之前起作用，并在缓冲器被压缩期间保持其动作状态。5233检脸仪器：钢卷尺。5.2.33.2检验项目检脸每台电梯应装设上极限开关：A、从电梯轿厢在上端位置开始，从检修速度向上点动运行电梯(如果有限位开关，先检查限位开关应能可我动作，再短接该开关)，直至电梯不能再向上运行，然后点动往下运行电梯以确认极限开关已动作，此时电梯应不能起动运行。B、用钢卷尺测5轿厢地坎与上端站层站地坎间的距离IJ应小于对重装置底平面至缓冲器顶面的距离I.D=C、用钢卷尺测收极限开关触发装置沿极限开关碰杆至碰杆下端的有效碰压长度，该长度1.应满足：1.>1.D十1.DHTJ,其中1.D1.1.为对重缓冲器的有效压缩行程。D、检查极限开关触发装置(碰轮)应与极限碰杆可靠接触，不得有影响其动作的偏斜。以上述类似的方法检查电梯的下极限开关。5233.3结果判定：5233.2中(1)、(2)条均符合要求判该项合格，否则应判该项不合格。5.2.34选层钢带5.2.34.1 检险项目(1)电梯设置选层钢带时，应有防止钢带断带的保护开关。检查钢带张紧轮装置，应装设一个电气安全开关，当钢带断裂或发生一定程度的伸长时，该开关应能使电梯立即停止运行，检查时，以检修速度运行电梯，人为地使该开关动作，电梯应立即停止运行，同时，该开关安装应满足：A、当钢带发生断裂或松驰时，触发该开关动作的连动装置应安装可靠、有效。B、当上述A的情况发生该开关动作后，应始终保持其动作状态，只有当限速器恢宓正常状态时，该开关才能被电位或依旅手动复位。C、即使钢带完全断裂的情况发生，该开关整体、功能、安装位置等也应不应会遭受破坏。(2)选层钢带应张紧，运行中不得与轿厢或对重相破触。5.2.34.2 结果判定5234.1中所有项目均符合要求判该项合格，否则应判该项不合格。5.2.35 导线敷设5.2.35.1 检睑项目检查机房内和井道中各线槽、线管：A、敷设应平直'整齐、牢固；B、在线槽或线管的出入口及拐弯受力处，电气线路应有加强绝措施或加护套进行保护，金属柄管进、出线口应无毛剌；C电气线路垂直悬挂部分应按一定的间距进行可靠固定；D、动力线路和控制线路应严格分离敷设。检台机房及井道内的配线，应用阻燃性材料制成的线管或线槽保护,对于不易受机械损伤的分支线路可使用软管保护，但长度不应超过2m。5.2.35.2 结果判定(1)5.2.35.1中所有项目均符合要求判该项合格。除临时供电电源进线段外（应提出整改意见限期整改）5.2.36 电缆与其它部件的筋擦碰触情况5236.1检险项目检杳随行电缆：电缆应避免与限速器、选层器钢带、限位极限开关等装置干涉。当轿麻压实在缓冲器上时，电缆不得与地面和轿厢底边框接触。5.2.36.2结果判定5.2.36.1中项目符合要求判该项合格，不符合要求判该项不合格。5237随行电缆变形、卡阻情况5.2.37.1 检验项目检查随行电缆不应打结和波浪扭曲现象，不得与线槽、线管发生卡阻。固定应可靠。5.2.37.2 结果判定5.2.37.1中项目符合要求判该项合格，不符合要求判该项不合格。5.2.38井道固定照明5238检验仪器：钢卷尺5238.2检险项目检杳封闭式电梯井道内应设置永久性的电气照明装置，该装置应设有独立的电源开关，且应装设在检修人员安全方便触及的位置。检查井道照明电源应不受电梯主电源开关控制，如果采用白炽灯，必须是螺口灯座，电压可以是安全电压，也可以采用220V单相电源。检查照明装置的设置，用钢卷尺测量井道最高和母低点0.5m以内应各设一盏灯，中间灯间隔应场7m,固定在底坑内安全电压照明可作为井道照明的组成部分。5.2.38.3结果判定对于新装电梯，5.2.38.2中所有项目均符合要求判该项合格，任一项不符合要求判该项不合格.对于在用电梯或提升高度较小的井道该项可不作重点要求，但应提出整改意见限期整改。5239轿顶检修装置、照明、插座5239.1检险项目检杳轿顶应设检修控制装置。检查轿顶应设照明装置并有效。检查轿顶应设有电源插座，且应满足：A、如果插座电源是非安全电压供电的，插座应采用2P+PE25O型，其中PE端应可匏接地。B、如果插座电源以安全电压供电，插座可以不限制形式。检修控制、照明和电源插座应有相应标志。5.2.39.2结果判定5.2.39.1中项目均符合要求判该项目合格，任一条不符合要求应判该项目不合格。5.2.40检修控制5240.1检睑项目检查轿顶应设有检修运行操纵装置，该装置应安装在轿顶入门处附近便于人员操纵的位四。该装置应有明显的标志，检修转换开关应有明显的通断位过指示。轿顶检修上、下方向操纵按钮应是持续推压按钮，并应注明其控制的运行方向，一般情况下红色按钮应控制下行方向。(4)新顶检修运行速度应C063ms,检修运行行程不应超过正常运行行程范围。(5)检查新顶检修运行应仍然依赖于各种安全装置。5.2.40.2结果判定5.2.40.1中所有项目均符合要求判该项合格，任一条不符合要求应判该项不合格。5.2.41轿顶检修控制优先5241.1检险项目检查轿顶检修运行装置的优先权，将轿顶检修转换开关打至轿顶检修运行状态，此时应取消除轿顶检修运行之外的一切其它运行方式，分别在轿厢和机房进行检修控制操作，确定优先顺序。5.2.41.2结果判定5.2.41.1中项目符合要求判该项I合格，不
