儿童公园施工组织设计方案.docx

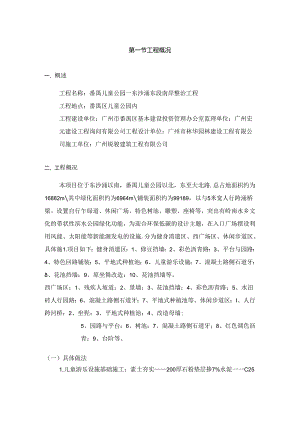

第一节工程概况一、概述工程名称：番禺儿童公园一东沙涌东段南岸整治工程工程地点：番禺区儿童公园内工程建设单位：广州市番禺区基本建设投资管理办公室监理单位：广州宏元建设工程询问有限公司工程设计单位：广州市林华园林建设工程有限公司施工单位：广州锐骏建筑工程有限公司二、工程概况本项目位于东沙涌以南，番禺儿童公园以北，东至大北路.总占地面枳约为16882m其中绿化面积约为6964m铺装面积约为99189，以与5米宽人行跨涌桥梁。设置自行乍绿道、休闲广场、特色树池、雕塑、座椅等，突出有岭南水乡文化的带状性滨水公园绿化功能，为迎合环保低碳的设计主题，在入口广场摆设利用风能、太阳能等新能源发电的设施.分为健身消遣区、西广场区、休闲步道区。具体施1.项目如下：健身消遣区：1、修豆挡墙：2、彩色沥青路：3、平台与园路：4、特色回路铺装；5、平地式种植池；6、儿童游乐设施；7、混凝土路侧石道牙：8、花池挡墙：9、原坐舞改造：10、花池挡墙等。西广场区：1、残疾人坡道：2、景墙；3、花池挡墙；4、彩色沥青路；5、水汨砖人行园路：6、混凝土路侧石道牙：7、平地式种植池等。休闲步道区：I、人行跨河桥；2、坐髡：3、平地式种植池：4、改造母墙;5、园路与平台；6、树池；7、混凝土路侧石道牙；8、红色调色沥青：9、台阶等。（一）具体做法1,儿童游乐设施基础施工：素士夯实200厚石粉垫层掺7%水泥一一C25混凝土（预埋5厚200镀锌圆钢管，埋深650）。2、原有坐髡与矮墙改造，在原有坐髡上安装115X30厚菠萝格，凳后砌砖，石专面贴光面黄锈石。3、圆形树池施工，B型：素上夯实一100厚C25混凝土一一320厚M5砂浆10砖砌体一一55厚1：2.5水泥砂浆5国黄蓝混色玻璃马赛克。型：素士分实一100厚C25混凝土一240厚M5砂浆10砖砌体一一20厚1：2.5水泥砂浆一一光面中国黑。4、挡土墙的修复15米；临水栏杆59米。在已完成的水卜基础部分上用M1.O浆砌石挡土墙，并安装临水栏杆。5,花池挡墙与台阶，花池挡墙采纳180厚M5砂浆10砖砌体。台阶：分层素士夯实一一100厚7%水泥石粉稔定层一一M7.5水泥砂浆砌筑10砖30厚1：2.5水泥砂浆花岗石。6,景墙改造，共3处，原有景墙部分剥落，重新铺设外墙饰面。垂新铺设马赛克，部分安装艺术字牌。7、绿化、园路铺装（混凝土路侧石道牙）：素上夯实一200耳7%水泥石粉稳定层一一180厚C25混凝土一30厚1：2.5水泥砂浆铺装面层。8、平台与园路：100厚7%水泥布粉稔定层一一100厚C25混凝土一一30厚1：2.5水泥砂浆一一铺装面层。9、水泥砖人行园路：素士夯实一一100厚石粉垫层（掺7与水泥）一180厚C25混凝土30厚中砂一一彩色水泥砖。10、彩色沥青路：素土夯实一一100厚石粉垫层（掺萧水泥）一一100厚C25混凝土一一60厚红色调色沥吉（二）、景观桥工程采纳D300顶应力高强混凝土管桩，共8根。桩端以强风化泥岩作为持力层，单桩坚向承载力特征值500,桩长约14、16米，本工程采纳静压法施工，终压值1200,且连续满载红压不少于3次，每次持续时间不少于10秒。垫层采纳C15素混凝土，承台采纳C30混凝土。人行桥混凝土.强度等级：C30o桥面采纳满堂现浇混凝土方式施工，由于桥下部为河涌，水位标高：7.00米，采纳管道导流方式回填桥下河涌，回填宽度5米，两边堆袋装砂包，顶面宽度1.5米，填至标高7.5米高，总宽度为8米。景观桥的施1.刷两遍防腐漆一一C30钢筋混凝土一一20摩1：2.5水泥砂浆一一桥面铺装。桥两侧采纳镀锌方钢作栏杆。景观桥外贴烧面芝麻灰花岗石。（三）、给排水工程绿化给水系统的给水管采纳一U硬聚氯乙烯给水塑料管，规格25、32、40、50、65,80,100,专用胶水粘接，与阀门连接处采纳法兰连接，2500中砂垫层基础。主管埋深0.5米，支管埋深0.4米，给水管与排水交叉处应适当加大深度，从排水沟基础下穿越，管道穿越车行道与人行道处埋深1米（外加大级钢管为套管且不小于70）。给水管道般沿绿化带在距离道路0.6米处敷设。排水系统包括雨水系统，雨水排放考虑就近排放原则，管道基础、检查井基础下的地基承载实力特征值必需达100o采纳300、400、500双壁水纹管,雨水检查井采纳70024座，10006座,井面标高与侧石顶平。（四）、电气工程电气工程主要为园区内照明所用，采纳一S接地系统，电源总进线来纳一1000穿钢管敷设，各分支回路采纳一100o穿管埋地敷设，超低压照明回路采纳（挤塑型）穿管理地敷设，并考虑以最短距离到达灯具。管线的埋地深度要求不少地面以下07米，过行车道时必需穿钢管爱护，埋深不少于地面以下1米。采纳电力电缆-5*6、-3*4,庭院灯79套、壁灯22套、广场灯4套，灯基础采纳C20混凝土。园内除安装照明灯具外,还安装监控系统，光缆75-5,摄像机34台，基础采纳C20混凝土。（五）、疑化工程本项目的绿化面积较多，绿化工程包括的有：绿化带培土、植绿、绿化前期养护等：主要种植乔木、潴木、地被等，有部分风毋右。其次节施工部署依据工程特点和依据施工区段的划分原则，本工程依据设计图划分为三个独立的施匚区，分别为健身消遣区、西广场区、休闲步道区，每个施工区依据现场实际施工进度进行穿健插针地进行。管设且施，紫蠹工景观桥施匚排首随1.给水道工第三节施工进度支配1、本次招标工作内容主要包括园建工程、电气工程、给排水工程与绿化、景观桥工程等.2、木工程施工工期很紧。支配2015年3月25日开工，确保工程在2015年5月25日竣工，实际工期只有60个日历天。具体施工时，为保证工程按期完成，实行分区平行施工。4月底前完成完成场地平整与测量曳核1：作，4月起先对施I：现场各个区进行施工，增加班队，4月10日前完成电气、给排水工程地面以KI作，包括埋管，检查井与电线埋地、灯具基础。四景观桥相对独立，4月1口便起先施工，5月20口完成铺装与栏杆。与始同时，不受电气、给排水工程影响的园路、挡上墙、花池挡墙、景墙等均进入施I：阶段，把基础与基层处理好.4月15口起先大范围，全面地去回填后地面以上工作进行施工，包括园路、残疾人坡道、彩色沥青路、花池挡墙、景墙等的基层与铺装工程进行施工。5月10日前基本完成，剩卜的零星工程、灯具与监控机具安装与绿化匚程同步施1。第四节箱工打算与资源配置支配一、施工现场打算(一)场地限制网的测设1、提请业主组织设计人员、监理工程加与有关单位进行移交测量点。2、在测量放线以前，做好测量仪器的检验与校正、校核红线桩与水准点、导线点，制定测量放线方案等1作。如发觉红线桩与水准点、导线点有问题时，提请建设单位处理。3、以交付、复测合格的导线点为基础，进行全面限制导线布设.4、以交付、匏测合格的水准点为基础，布设一条三等水准附合线路。(二)技术交底由项目经理部向施工队组、工人进行具体的各项工作交底，特殊是施1：工艺、质量标准、平安技术措施、图纸确定的有关部位的设计变更和技术核定，交底依据管理系统逐级进行。教化各级干部工人树立明确的质量、平安和文明施工意识，遵守有关施工和平安文明施工的有关制度法规，遵守地方治安法规。二、施工资源供应支配工程能否按期完成，主要看其施工方案是否符合基本的建设工程程序，其施工方法是否可行，在人员、材料、机械设备上是否有足够的数量与质So我方将依据为该工程配置的设备、人员按时、按质按量的进场。一）、劳动力需用量支配表本工程具体施工时，划分为三个施工区进行平行施工。以下人员为各施匚区、段合计运用人数。主要劳动力需用量:支配（三个施1.区合计运用人数）1、劳动力投入：支配表工种人数担负的主要工作内容市政管网、道路途施工与工程管工10管加工下料与管道敷设施工起重工3管道吊装等士方工10管沟与路基等填挖与水泥碎石捶铺施工瓦工15检查井砌砖与批荡桩工8景观桥桩基础施1：险工30灯具基础、园路基础、景观桥等施工模板工30灯具基础、园路基础、景观桥等施工钢筋工20景观桥等施工沥青摊铺工40沥青面摊铺施工安装匚20施工焊工5焊接施工二、绿化工程土方工15培土、绿化施工杂工20帮工园林工7绿化施工、养护、施肥等三、综合工种放线工6施工放线机修工5负责施工机械的运用与修理等司机12水电工6现场施工用电合计262说明：1、本资金支配依据本方案的施工进度支配计算。I、本资金支配仅作为我司资金打算的支配,不作为我公司对业主要求的资金支付支配，业主资金支付方式依据招标文件相应的合同条款确定。二）、材料限制支配材料的进场支配有各施工队依据工程总支配与工程施工的现象进度作出支配，有工程技术部、物质部校核数量、型号规格，总工程师、项目经理逐级申核批准后，由物质部实施选购。材料到达工地后，由物质部保管、发放。序号工料机名称最小进场时间单位消耗量1预应力管班2015-3-28m1752商品混凝土2015-4-10m'按工程量清单3给排水管2015-4-1111.按匚程殳清单4透水旖2015-4-10m-按工程量清单5铺装的石材2015-4-10m按匚程量清单6侧石顶制块2015-4-10m按工程量清单7人行道板2015-4-10块按工程量清单8彩色沥青混凝土2015-4-15m按工程量:消单9钢筋2015-4-1m按工程量清单10灯具2015-4-1111.按1：程星清单II绿化植物2015-5-5批按绿化设计12配件2015-41套按设计第五节施工组版机构本工程将实行项I法管理，支配设一项目经理部，实行项I1.经理负责制。项目经理部将在公司经理的领导下，严格按9001：2000质量体系要求运作。项目经理部卜.设工程技术部、质量平安部、机械设备部、工程材料部、预算财务部和文明施【组。具体构架如下：项目髭理：黄德强技术负贵人I屈智伟第六节主要分项工程的施工方法一、园路铺装工程在公园内，园路主要是平台与园路、水泥砖人行园路、彩色沥青路。（一）施工依次水泥砖人行园路：素士夯实一一100厚石粉垫层（掺蒲水泥）一一180厚C25混凝土一一30厚中砂一一彩色水泥砖。彩色沥青路：素士夯实一一100厚石粉垫层（掺7%水泥）一一100厚C25混凝土一一60厚红色调色沥青园路铺装（混凝土路侧石道牙）：素士夯实一一200厚7%水泥石粉稳定层一一180厚C25混凝土一30厚1：2.5水泥砂浆一铺装面层。（二）基层处理1、挖土应由边到中，并依据土质状况，预留压实厚度，如遇到障碍物,应实行有效的措施，并与时处理。2、整平后并压实。（）水泥稳定层1、运输拌和料按设计协作比所规定的用量每槽过秤，确保拌和料达到最佳含水量，采纳翻斗车运至施工点。2、摊铺a、稳定层一次掩铺完成。b、限制稔定层的松铺厚度：水泥碎石稳定层的压实系数约为1.31.5（松铺厚度应为设计厚度乘以压实系数）。3、碾压a混合料松铺大致整平后，马上运用机械压实。运用812t压路机碾压，碾压次数不少于6次，头两遍的碾压速度为1.51.7,以后用2.02.5的速度碾压。b由两侧向路中碾压，先压路边二三遍后渐渐移向中心。纵坡较大的路段，由低处向高处碾压，随即检测横断面与纵段面高程。c碾压过程从稳压至碾压成活，设置施工警示牌，确保不让机动车在上面调头、转弯、刹车，以防表面松动。d碾压至表面平整，无明显轮迹，压实密度2设计要求。e若碾压中局部出现“弹软”现象，马上停止碾压，待翻松晾干或处理后再压，若出现推移则适量洒水，整平压实。f分段进行施工，连接处留段不压，供2段施工回转机械之用。g稳定层碾压后，依据稳定层标高，对稳定层表而进行挖高填低，再进行碾压，如此反发，直至稳定层满意验收规范要求。4、接缝施工时，将前段施工末端的斜口铲除，使稔定层端头面与路床垂直,再进行下一段摊铺：或侦留50不碾压，待连接铺筑后一并压实。5,试验用重锤击实法对稳定层进行压实度试验。6,养生琳压合格后与时采纳洒水养生。整个养生期间应始终保持稳上层表面潮湿，必要时再用两轮压路机压实。养生期间必需限制车辆通行。7、依据190有关内容对稳定层进行质量验收，并填写除藏I：程质殳验收单，经监理工程师验收合格后方可进入卜.道工序施工。（四）沥青路面施工施工前的打算工作主要有确定料源与进场材料的质量检验、施工机具检查、修筑试验路段等项工作。1、清扫基层在表面处治层施前，应将路面基层清扫干冷，使基层矿料大部格外露，并介保持干燥。对有坑槽、不平整的路段应先修补和整平，若基层整体强度不足，则应先予补强。2、浇洒透层沥青透层是为使沥青面层与非沥青材料基层结合良好，在基层上浇酒乳化沥吉、煤沥吉或液体沥青而形成的的透入基层表面的薄层。沥青路面的级配砂砾、级配碎石基层与水泥、石灰、粉煤灰等无机结合料稳定上或粒料的半刚性基层上必需浇洒透层沥吉。透层应紧接在基层施工结束表面稍干后浇泗。为基层完工后时间较长,表面过分干燥时，应在基层表面少量洒水，并待表面稍干后浇洒透层沥青。透层沥青应采纳沥表洒布不喷泗，当用于表面处治或贯入式路面喷洒沥者的喷嘴不能保证喷洒匀整时.，应更换喷嘴。在浇洒透层沥青时还应留意以下事项：浇洒透层前，路面应清扫干净，对路缘石与人工构造物应适当防护，以防污染：透层沥青洒布后应不致流淌，渗透入基层肯定深度不得在表面形成油膜：如遇大风或即将降雨时，不得浇洒透层沥声；气温低于IOC时，不宜浇洒透层沥青：应按设计的沥吉用量次浇洒匀整，当有遗漏时,应用人工补洒：浇洒透层沥青后，严禁车辆、行人通过：在铺筑沥吉面层前，若局部地方尚有多余的透层沥吉未渗入基层时，应予清除。在无机结合料稳定半刚性基层上浇洒透层沥吉后，应马上撒布用量为23m32的石屑或粗砂。在无结合料稳定半刚基层上浇洒透层沥青后，当不能与时铺筑面层，并需开放施工车辆通行时，也应撤铺适量的石屑或粗砂，此种状况下，透层沥青用量:宜增加1侬。撒布石屑或粗砂后，应用68t钢筒式压路机稳压遍。当通行车辆时，应限制车速。在铺筑浙青面层前如发觉局部地方透层沥青剥落，应予修补，节有多余的浮动石屑或砂时，应予打除。透层洒布后应尽早铺筑沥青面层。当用乳化沥青作透层时，洒布后应待其充分渗透、水分蒸发后方可铺筑沥吉面层，此段时间不宜少于24h.5、洒布沥青在透层沥声充分渗透后，或在己做透层并已开放交通的基层清扫后，即可洒布沥青。沥青的浇泗温度依据施匚气温与沥青标号选择，石油沥青的洒布温度宜为130C170iC,煤沥青的洒布温度宜为80C120C,乳化沥青在常温下洒布，当气温偏低，破乳与成形过慢时，可将乳液加温后洒布，但乳液温度不得超过60C,在洒布过程中，如发觉洒布数不足,有空白，缺边等应马上用人I：补洒，有积聚现象应予刮除。6、轴撤矿料洒布沥青后（不必等全段洒完），应马上铺撤矿料（当运用乳化沥青时，集料撒布必需在乳液破乳之前完成）。其数量按规定次撤足。局部缺料或过多处，用人工适当找补，或将多余矿料扫出。两幅搭接处，第一幅洒布沥吉后应得留10-15宽度不撤矿料，待其次幅洒布沥青后起铺撒矿料。无论机械或人工铺撤矿料，撤料后应与扫匀，普遍覆盖层，厚度样，不应露沥青。7,碾压铺撒一段矿料后（不必等全段铺完），应马上用681.钢筒双轮压路机或轮胎压路机碾压。碾压时应从路边渐渐移至路中心，然后再从另边起先乐向路中心。每次轮迹重登宽度宜为30,碾压34遍。乐路机行驮!速度起先不宜超地2,以后可适当增加。8、初其养护除乳化沥声表面处治应待破乳后水分蒸发并基本成形后方可通车外，其它处治碾压结束后即可开放交通。通车初其应设专人指挥交通或设置障碍物限制行车，使路面全部宽度获得匀整压实。成形前应限制行车速度不超过20。在通车初期，如有泛油现象，应在泛油地点补撤与最终层矿料规格相同的养护料，并细致扫匀。过多的浮动矿料应扫出路面外，以免搓动其它已经粘着在位的矿料，当有其它破坏现象，应与时进行修补。（五）侧石安装在碎举层上安置侧石，先应检杳轴线标高是否符合设计要求，并校对。圆弧处可采纳20-40长度的侧石拼接，以便利于圆弧的顺滑，严格限制侧石顶面的标高，接缝处留缝匀整。外侧细石混凝土浇注紧密坚固。嵌健清楚，侧角匀整，美观。侧石基础宜与地床同时填挖辗压，以保证有整体的勾整密实性。侧石安装要平稳坚固，其背后要应用灰上夯实。（六）石材铺装施工地面的装饰应依照设计的图案、纹样、颜色、装饰材料等进行地面装饰性铺装，其铺装方法也请参照前面有关内容。铺砌广场砖、花岗岩板材料时，灰泥的浓度不行太稀，要调配成半硬的粘刷状态，铺砌时才易压入固定而不致陷b-其次，为使块材排列整齐，每片的间距为3,要利用平准线、于铺设地点四角插好木桩，用绳拉张、作为铺块材的平准线。除r纵横间隔笔直整齐外，另还须要条高度准绳，以限制砖面高度齐.但为使面层不因下雨积水，有必要在施1：时将路面作出两侧1.5-2%。的斜度。地面铺装应每隔2米设基坐，以限制其标高，石材板应依据侧石路标高,并路中高出3%横坡。板铺设前，先拉好纵横限制线，并每排拉线。铺设时用橡胶锤敲击至平整,保证施工质量优良。片块状材料面层，在面层与基层之间所用的结合层做法有两种：一种是用湿性的水泥砂浆、石灰砂浆或混合砂浆作为材料，另种是用干性的细砂、石灰粉、灰土（石灰和细上）、水泥粉砂等作为结合材料或垫层材料。1、湿法铺筑用国度为1.5-2.5的湿性结合材料，垫在面层混凝土板上面或基层上面作为结合层，然后在其上砌筑片状或状贴面层。砌块之间的结合以与表面抹缝，亦用这些结合材料。2、干法铺筑以干性粉沙状材料，作面层砌块的垫层和结合层。铺砌时，先将粉沙材料在基层上平铺层，厚度是：用干砂、细土作垫层厚3-5,用水泥砂、石灰砂、灰土作结合层厚2.5-3.5,铺好后抹平。然后依据设计的砌块、砖块拼装图案，在垫层上拼砌成面层。并在多处震击，使全部砌块的顶面都保持在一个平面上，这样可使铺装非常平整。再用干燥的细砂、水泥粉、细石灰粉等撒在面层上并扫入砌块健隙中，使缝隙填满，最终将多余的灰砂清扫干净。以后，砌块下面的垫层材料渐渐硬化，使面层砌块和下面的基层紧密地结合在一起。3、地面镶嵌与拼花施工前，要依据设计的图样，打算镶嵌地面的铺装材料，设计有精细图形的，先要在细密质地铺装材料上放好大样，再细心雕刻，做好雕刻材料。要细心选择铺地用石子，选择出的石子应依据不同颜色、不同大小、不同长扁形态分类堆放，铺地拼花时才能便利运用.施工时，先要在己做好的基层上，铺垫层结合材料，厚度股分为4-7之间。在铺平的松软垫层上，依据预定的图样起先镶嵌作花、或者拼成不同颜色的色块，以填充图形大面。然后经过进步修饰和完善图样，先拉出线条、纹样和图形图案，再用各色卵石、砾石镶嵌纹样，并尽量整平铺地后，就可以定形。定形后的锚地地面，仍要用水泥干砂、石灰干砂撒布其上，并扫入砖石缝隙中填实。最终，用大水冲击或使面层有水流淌。完成后，养护7-10天。4、嵌草路面的铺筑嵌草铺装有两种类型，种为在块料铺装时，在块料之间留出空隙，其间种草。另一种是制作成可以嵌草的各种纹样的混凝上铺地砖。施工时，先在整平压实的基层上铺装一层栽培壤土作垫层。银土要求比较肥沃，不含粗颗粒物，铺垫厚度为IO15厘米。然后在垫层上铺砌混凝土空心砌块或实心砖块，砌块缝中半填壤土,并播种草籽或贴上草块踩实。实心砌块的尺寸较大，草皮嵌种在砌块之间预留缝中草缝设计宽度可在2-5之间，缝中填土达砌块的2/3高。砌块卜.面如上所述用镶土作垫层并起找平作用。砌块要铺得尽量平整。空心砌块的尺寸较小，草皮嵌种在砌块中心预留的孔中。砌块与砌块之间不留草缝，常用水泥砂浆粘接。砌块中心孔填上宜为砌块的2/3高：砌块卜面仍用壤土作垫找平。嵌草路面保持平整。要留意的是，空心砌块的设计制作，肯定要保证砌块的牢固坚实和不易损坏，因此，其预留孔径不能太大，孔径鼓好不超过砌块直径的1/3长。采纳砌块嵌草铺装的砌块和嵌草层的结构而层，其下面只能有一个填土芈层，在结构上没有基层，只有这样的路面才能有利于草皮的存活与生长。5、切石板铺地切石铺地的状况与卵石铺地迥然不同，由机械加工的切石铺地平坦好走，光滑整齐。适用于加工切板的石材有花岗岩、安山岩、粘板岩等。切石等假如有仅为供人行走、其下可不必考虑打水泥基础。至于施1.要点分述如E：1）挖掘上面时，先估算预料使石面露出的高度，埋入的部分深度需若干后，起先挖出土壤.2）挖出土后，把基层用碎石铺满，并灌入灰泥，使泥石固定。3）安装厚石板，纵向横向间隙成直线，石面平整，高度样，并在石板间灌满灰泥。石面上若沾有灰泥，用刷子洗挣。6、用鹅卵石铺设的面层看起来稳弱而又好用，独具匠心。鹅卵石在组合石块时，要留意石的形态、大小是否调和。特殊是在与切石板配置时，相互交织形成的图案要自然。施工时，因卯石的大小、凹凸不完全相同，为使铺出的路面平坦，必需在基层卜.工夫。先将未干的灰泥填入，再把卵石一填卜.，较大的埋入灰泥的部分多些，使面层整齐高度一样。摆完石块后，再在石块之间填入稀灰泥，填充溢后就算完成了，卵石排列间隙的线条要呈不规则的形态，千万不要弄成十字形或直线形。此外，卵石的烯密也应保持均衡，不行部分拥挤，部分疏松。（七园林铺装质量:标准园路与广场各层的质量要求与检查方法如卜.：1、各层的坡度、厚度、标高和平整度等应符合设计规定。2、各层的强度和需实应符合设计要求，上卜层结合应坚固。3、变形缝的宽度和位置、块材间缝隙的大小，以与填缝的质量等符合要求。4、不同类型的面层结合以与图案应正确。5、各层表面对水平面或对设计坡度的允诈偏差，不应大于30。供解除液体用的带有坡度的面层应作泼水试验，以能解除液体为合格。6、块料面层相差两块料间的高叁，应满意规范要求。7、面层不应有裂纹、脱皮、麻面和直砂等现象。8、面层中块料行列（接缝）在5长度内直线度的允许编奉，应满意规范要求。9、各层厚度对设计密度的偏差，在个别地方偏差不得大于该层厚度的10%,在铺设时检查。10、各层的表面平整度，应用2m长的直尺检查，如为斜面，则应用水平尺和样尺检查。各层表面对平面的偏差，应满意规范要求。二、桥梁工程(一)管桩施工方法1 .桩机进场:在现场打算施工打算工作的同时,提前支配桩机进场,进行组装、高度，做好桩基施I：打算I：作，包括拆除有碍施I：的高压电力线路和地卜.管线、电缆等。2 .管桩的验收：管桩浇注28天，管桩强度达到肯定强度后方可施打。依据设计要求，对管桩的产品质量逐根进行检验。3 .桩的堆放：现场堆桩场地要平整、压实，保证堆桩后不产生过大的不匀整沉陷.,支点垫木的间距要与吊点位置相同，并保持在同水平面上,堆桩层数不多于4层，不能由于堆桩使桩身倾斜。不同规格的桩分别堆放,堆放位置与方法应依据打桩位置、现场实际状况、吊运方式、打桩依次等确定。4 .桩位放线：桩位放线应依据场地限制桩进行施放，桩位放线时应依据设计要求，首先确定桩的位置相对座标，将桩中心位置用木桩打入地面卜.50,再在木桩上将桩中心点放出，用生石灰线将桩径圈定，由于打桩时振动较大，所以，桩位放线时应放置护桩，施1：中常常依据限制桩检测桩位是否正确，施打根，检测根，护桩距桩机应保持肯定距离，太近时则影响桩位的精确。护桩应实行爱护措施.防止扰动。5 .桩机就位：桩机设备进场后，先进行安装调试，然后移至桩位处就位。桩架安装就位后应垂直平衡。在桩机移至桩位对中后，用2台经纬仪或垂球对桩机进行垂直度调正，使导杆垂直，打桩期间常常检查，随时保证导杆的垂直度。6 .侦制桩起吊(1)当班机就位后，利用桩机自身携带的卷扬机具将管桩拖拉就位并起吊，当桩身离开地面并垂直于地面后，将桩帽缓缓套入桩上端部，并焊接桩尖，然后将桩尖对准施放的桩位木桩。检杳桩身垂直度，合格后起先打桩。(2)吊桩时，应用两点起吊法，保证桩身垂直，便于桩尖对准桩位，当一根钢丝绳拉断忖，另一根可起保险作用。7 .桩基施打当桩对中完毕，桩身垂直时，起先桩基施打，当锤放置于桩顶上时常会由于锤身自重使桩身自沉，大量惯入土中，因此应渐渐将锤放于桩顶，直到桩身下沉基本稳定时，再缓缓打入。在起先锤击作业时，应先进行缓慢的间断试打，直至桩进入地层肯定深度时为止。打桩初期，如预制桩桩尖进入硬上层后,若发觉桩身倾斜大于1%以上，应找出缘由再进行订正，不得强行扳回或快速纠偏。8 .接桩(1)依据地质状况设计好每根桩的接头配置，每根桩不能有两个以上接头(允许有两个接头)，当一节桩身打入土中剩余80-100时,应检查打入桩顶部，如有损伤时应与时修复，并将污染在桩顶上的杂物清除。在上节桩就位之前，要清除上节桩下端接头处所附者的污染物后，再将上节桩与5节桩对齐。(2)桩接头焊接时，必需检查上节桩身是否与下节桩头中心线重合，并检查上节桩底端与卜节桩顶端环衬合健是否严密，当符合要求时，再按桩基环衬预留的焊缝接口用电弧饵接方式两接头对称连续施焊，焊接完毕最小冷却时间不小于10分钟，除去焊渣检杳合格后接着施打。9 .桩基停打(1)依据设计要求，停打应依据桩长与最终三阵的贯入度确定，以贯入度限制为主，要求最终三阵锤(每阵十锤)每惭贯入度不大于30皿25皿、22mm,同时要求每根桩总锤击数不宜超过2500,最终1米沉桩，锤击数不宜超过300,桩端持力层为强风化砂砾岩，入岩深度100Omm。(2)当桩基施打接近于设计桩长时(依据地质资料参考推断)，应亲密留意每阵的贯入度，得三阵的贯入度均小于设计要求时则停止施打，将桩机移至另根桩位进行施工。10 .桩头凿除与桩基填芯处理：当桩基施工完毕，上方挖至基底设计标高后，应把多余的桩头利用切割工具将桩切割或凿至比基础底标高高10,将焊有3厚钢板的钢筋笼放入填芯内，纲筋的锚固长度应满意设计要求，然后灌入C25细石混凝土捣实。11 .桩基检测桩基检测由具备检测资质的测桩单位对桩基进行检测，我们将依据技术规格书的要求做好桩基测试。桩基检测数量和方式按设计和有关要求进13.桩基施工中应留意的几个问题(1)场地加固：场地内表土为人工填筑，打桩时产生的振动可能引起桩的四周陷落，导致打桩机倾斜，影响正常施工作业。所以，在桩基施1.时，应铺设枕木对桩机进行支垫爱护，以保证施工平安。(2)桩尖焊接：外购的混凝土管桩，没有桩尖，为了保证桩基施打顺当，防止桩管中充入泥土，削减打桩中的摩阻力，每根桩基施工前，均要在桩端垫衬上焊接钢板桩尖。(3)垂直度限制：桩基施工时，桩管垂直与否对柱基的质量有亲密的(二)桥梁板梁施工方法1、板梁施工：1.1 支架、模板结构：桥台施匚完拆模后，测量桥台顶标高无误时，在桥台顶处(按计算高程)提前预理好的螺栓用方木或槽钢紧固作模板托梁，今后背墙底模采纳双排架子管搭设支架，横向用方木或槽钢作底梁，再在其上铺设底模，侧模采纳竹胶板模板，模板应设加强肋，支撵采纳钢管，横向设可拆式对拉螺杆。1.2 钢筋绑扎：板梁钢筋必需严格依据设计图与施工规范的规定绑扎。进场钢筋应有出厂合格证。同时，还应依据施I：规范要求作力学性能试验与焊接试验。合格后方能制作安装。钢筋绑扎完毕，自检合格与监理工程师认可签字后，方可安装侧模。侧模内侧应涂刷脱模剂。钢筋不在现场制作，加工好后从厂运输到桥位，由吊车垂直运输至台顶安装。1. 3碎浇筑：板梁砂由现场搅拌站供应，碎运输车运输到桥位旁边，实行汽车吊和碎吊斗协作浇筑，振捣运用插入式振动棒全断面分层浇筑,分层振捣密实。层厚30。板梁碎连续一次浇筑完毕。浇筑前，应对模板进行检查验收，每道工序须经监理工程师验收合格并签字认可后方可进行浇筑。碎施工协作比由试验室确定，并按施匚规范规定留取碎试件2组。1.4磅养护：碎浇筑完毕收浆后，既可进行淋水养护。侧模经过12小时后便可拆除。拆模后，按规范要求进行养护。砂强度超过80$时，方可拆除底模板.2.桥梁现浇板施工2.1 桥板钢筋绑扎清扫模板杂物，表面刷涂脱模剂后，放出轴线与上部结构定位边线：在模板上划好主筋，分布筋间距，用红色果线弹出每两根主筋的线，依线绑筋：按弹出的间距线，先按受力主筋，后放分布筋，预埋件、预留孔等。绑扎桥板钢筋时，钢筋的交叉点应扎牢：用顺扣或八字扣，除外闱两根钢筋的相交点全部绑扎外，其余各点可交织绑扎，但必需保证受力钢筋不产生位置偏移：双向受力的钢筋，必需全部扎牢：板钢筋为双层双向筋,为确保上部钢筋的位置，在两层钢筋间加设马髡铁。为保证桥板钢筋爱护层国度，采纳塑料卡横纵每间隔60设置一个固定在桥板最下部钢筋上。2.2 现浇板模板桥板面板采纳通用规格0.915X1.83m胶合板进行拼装，次龙骨采纳50X100松木方条沿短边方向布置，间距650,主龙骨采纳70X150,沿长边方向布置，间距900,模板拆除现浇结构的模板与其支架拆除时混凝上强度应符合设计要求，、与设计无具体要求时，应符合卜.列规定:侧模在混凝土强度能保证其表面与棱角不因拆除模板而受损坏后方可拆除，般混凝土强度达到2.5时即可。桥面现浇I：程达到设计强度的100%时拆除，并严格依据操作规程办理相关手续。2. 3桥板混凝土浇筑：混凝土浇筑采纳泵送。浇筑由一端起先用赶浆法连续向前进行。为保证混凝土具有良好的整体性，混凝土应连续浇筑,不留或少留施匚缝，如必需间歇，间歇时间应尽量缩短，并应在上一层混凝土初凝前将二次混凝土浇筑完毕。混凝土浇筑过程中应常常检查模板、钢筋、预留孔洞和插筋等是否变动、移动和变形，发觉问题与时处理。混凝土振捣时振捣棒不准干脆触动钢筋与埋件、支撑、模板。混凝土浇筑施工时，振捣必需密实，振捣时以表面出现浮浆，不再出现气泡为宜，不得有漏振、过振。现浇板混凝土虚铺厚度可略大于板厚，但不应超过30,可用振捣棒顺浇筑方向拖拉振捣，但不允许用振捣棒铺摊混凝土。混凝土板浇筑要求平整，浇筑过后再用平板振捣器，振捣密实，刮扛刮平，木抹搓压两边防止龟裂。为防水混凝土表面干缩裂缝，混凝土振捣后与时将上表面搓压两遍，加盖塑料布，定期洒水养护，三、给排水工程）、给水系统安装（一U硬聚氯乙烯给水塑料管）1、系统中的阀门,应按设计规定选用,设计无规定时,按相应规范选用。阀门安装前，应做耐压强度试验。2、管道支架的安装，其位置应正确，埋设应平整坚固；与管道接触应紧密，固定应牢靠。3、管材、管件应具有质量证明书和合格证，其数据应符合国家有关标准。搬运管材和管件时，应当心轻放，避开油污，严禁猛烈撞击，与尖锐物品碰触，抛摔滚拖。管道安装过程中，应防止油漆、沥青等有机污染物与管材、管件接触。4、管道安装人员必需熟识一U硬聚筑乙烯给水型料管的般性能，驾驭基木的操作要求，严禁盲目施1。管道之间的连接采纳专用胶水。4、铺设管道的沟底应平整，不得有突出的尖硬物体，土壤的粒径不宜大于12,必要时可铺100厚砂垫层。管道回填时，管周回填上不得有尖硬物干脆与塑料管壁接触”应先用砂土或颗粒径不大于12的土壤回填至管顶上侧300处，夯实后方可回填原上。二）、排水管施工（双壁水纹管）1、管材轴向不得有异向弯曲，其直线度偏差应小于此：管材端口必需平整，并垂直于轴线；管件应完整，无缺损、变形、合模健、无开裂.2、塑料管道与塑料转换接头所承受的强度试验压力不应低于管道的试验压力，其所能承受的水密性试验不应低于管道系统的工作压力：3、配管时，应对承插口的协作程度进行检验。将承插口进行试插，自然试插深度以承口长度的"2-2/3为宜，并作出标记。三）、管道系统试验1、管道安装完毕后，按设计要求对管道系统进行强度、严密性试脸、检查管道与各连接部件的匚程安装质量:。2、管道系统施工完毕后，进行水压试验和通水实力检验。试验压力为0.6。试压前将管道内气体排出。加压用手动泵，升压时间不小于10稳乐Ih后，补压至规定试验压力值，15内的压力降不超过0.5为合格。3、试验过程中升压速度应缓慢，设专人巡察和检查试验范围的管道状况。试验用压力表必需是经校验合格的压力表，量程必需大于试验压力的1.5倍以上，管道末端必需装压力表。4、试验完毕后拆除试验用盲板与临时管线。核对试压过程中的记录,并细致细致填写管道压力试验记录交有关人员认可。5、管道系统强度试验合格后，分系统与材质对管线进行分段吹洗。吹洗前，将系统内的仪表予以爱护，拆除管道附件（喷嘴、滤网、阀门等）,吹洗后按原位置与要求复位。吹洗合格后，依据吹洗过程中的状况填写管道吹洗记录交有关人员签字认可，检查与红原管道与有关设备，并不得再进行影响管内清洁的其他作业。四、电气工程（一）配管配线1、管内导线的总裁向（包括外护层）不应超过管子战面积的4侬。穿线时，在接线盒、配电箱等处依据施工规范预留接线长度，以便接线。2、导线连接的要求接触紧密，接触电阻小，梗定性好：与同长度同极面导线的电阻比应大于1：接头的机械强度不小于导线机械强度的8O;接头的绝缘强度应与导线绝缘强度一样。3、导线连接采纳乐线帽连接与锡焊：锡焊的方法因导线截面不同而不同。102与以卜.的铜导线接头，可用电烙铁进行锡焊，162与以上的铜导致线接头，则用烧焊法。锡焊前，接头上均须涂一层无酸岸锡籽成天花板然松香溶于酒精中的糊状溶液。压线帽连接，操作工艺简洁，不耗费有色金属,便于现场运用和便利施工。4、导线端子装接102与以卜的单股导线，可干脆装接到电气设备的接线端子上。其方法可在导线端部弯一圈。弯圆圈时，线头的弯曲方向与螺栓（或螺母）拧入方向样。铜端子装接：可采纳锡焊法或压接法，具体的操作程序与导线的连接相同。（一）配电柜（箱）安装1、开箱检查：柜（箱）到达现场应与业主、监理共同进行开箱检查、验收。柜（箱）包装与密封应良好，制造厂的技术文件应齐全，型号、规格应符合设计要求，附件备件齐全。主体外观应无损与变形，油漆完好无损，柜内原器件与附件齐全，无损伤等缺陷。2、柜（箱）的组立：先按图纸规定的依次将柜作好标记，然后放置到安装位置上固定。盘面每米高的垂直度应小于1.5,相邻两盘顶部的水平偏差应小于2.柜（箱）安装要求坚固、连接紧密。柜（箱）固定好后，应进行内部清扫，用抹布将各种设备擦干净，柜内不应有杂物。3、母线安装：柜（箱）的电源与母线的连接要按规范与国际通行相位色杯表示，相位应正确样，保证进线电源的相序正确。4、二次回路检查、送电与功能测试：检查电气回路、信号回路接线坚固军驱，进行送电前的绝缘电阻检查应符合有关规定。按前后调试的依次送电分别模似试验、连锁、操作继电爱护和信号动作，应正确无误，敏捷牢轴5、安装完毕，应对接地干线和各支线的外露部分，以与电气设备的接地部分进行外观检查，检查电气设备是否按接地的要求接有线接地，各接地线的螺
