YD_T 4667-2024 携号转网服务网间拨测技术要求.docx

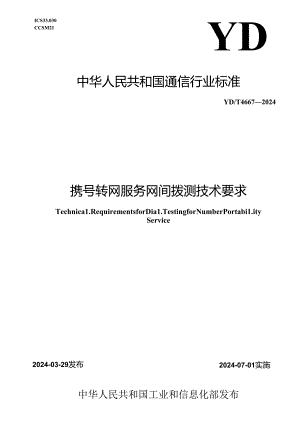

ICS33.030CCSM21YD中华人民共和国通信行业标准YD/T46672024携号转网服务网间拨测技术要求Technica1.RequirementsforDia1.TestingforNumberPortabi1.ityService2024-07-01实施2024-03-29发布中华人民共和国工业和信息化部发布前吉IIII范围I2规范性引用文件I3术语和定义I4缩略语15拨测应用场景I6拨测总体要求27按冽系统总体架构28拨测管埋系统功能模块38.1 拓扑管理38.2 拨测任务管理38.3 拨测业务管理68.4 拨测终端管理68.5 拨测用户管理78.6 拨测文件管理78.7 拨测报告管理78.8 系统支探管理79拨测管理系统接口要求89.1 与CSXS/1.SMS系统间的接口89.2 与拨测应用系统间的接口89.3 与拨测终端间的接口89.4 与携号转网服务工单系统间的接118介考文献9-A-刖三本文件按照GB，T1.1-20204标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.本文件是携号转网系列标准之一.本系列标准已经发布了以下标准：YDzT2532-2019网间号码携带集中业务管理系统技术要求：YD门、2533-2019携号转网集中业务管理系统与业务受理系统/本地业务管理系统接口协议技术要求；一YD,T25342019网间号码携带集中业务管理系统与本地业务管理系统接口怖议测试方法：YD/T2535-2019网间号码携带蛆中业务管理系统与业务受理系统接口协议测试方法：-VD/T2536-2019网间号码携带集中业务管理系统测试方法：YDb2537-2019网间号码携带业务测试方法；YDT25382019携号转网受理流程测试方法；YD门、413520221.TF网络实施号码携带的技术要求：YD4I36-2O22网间号码携带服务质量要求：YD.T4I582022携号转网网间互通技术要求：TD/T41592022携号转网本地业务管理系统技术要求：YDrr4160-2022携号转网业务受理系统技术要求：YI>T4I6I2022携号转网服务用户交互界面及程序要求；YDT41622022携号将网监管接口技术要求：YD/T4163-2022非基础电信运营企业支持携号转网的技术要求：YD,T4I642022互联互通及携号转网企业间工作协调机制和网间问题处理要求.请注意本文件的某些内容可能涉及专利“本文件的发布机构不承担识别这些专利的贡任.本文件由中国通信标准化协会提出并归口.本文件起草的位：中国信息通信研究院、中国电信集团有限公司、中国移动通信集团有限公司、中国联合网络通信集团有限公司、中国广播电视网络集团有限公司.本文件主要起草人：黄荷仙、曲振华、李东亮、帔维、王泽安、夏新茄、王伟、魏朋飞、薛凯心、李桶.携号转网服务网间拨测技术要求本文件规定了携号转网服务拨测技术要求,包括拨测应用场景、拨测总体要求、拨测系统总体架构、拨测管理系统功能模块、拨测管理系统接口要求.本文件适用于指导携号转网服务拨测工作开展.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件，仅该日期时应的版本适用于本文件：不注11期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2533-2019携号转网集中业务管理系统与业务受理系统/本地业务管理系统接U协议技术要求。3*三*y本文件没有需要界定的术语和定义。下列缩略语适用于本文件.CSMS1.SMSNPSP型中业务管理系统本地业务管理系统携号转网服务提供商Centra1.ServiceManiigementSystem1.Oea1.ServiceManagementSystemNumberPortabi1.ityServiceProvider携号转网服务网间拨测的巨的是对携号转网版芬中常见的网络和系统间避进行检测和验证，应用场景包括两类：用后测试和验证：指通过各种槃道发现/怀键携号转网用户出现通信或杳询印清服务故障后进行的拨测和险证。运营企业客服人员、运维人员在收到用户故障申告时可通过拨测近一步定位和排查问题,在完成故酹修复后可通过拨测进一步监证用户通信或连询携号转网查询中谙服务是否正常.步前跳忒和我济：指出现生效广播回退或携号转网相关系统消息处理异常等情况时.运维人员根据需求主动对涉及用户号码进行拨测.验证用户通信是否正常：或者企业根据内部工作管理需要，定期对携弓转网用户开展批量拨测，监测携号转网后用户的通信服务质量指标；或者定期时携号转网查询甲i?5服务进行拨测监测携号转网查询申请服务的质量指标.6拨渊总体要来携号转网服务网间拨测总体要求如Ha）根据YDrr4158-2022要求的网间互通业务，结合携号转网服务维护经验，拨测内容可包括如R1）移动电话用户语音呼叫携号转网用户,测试舱证各基础电信运营企业语音网络携号转网相关数据的准确性、可达性及端到端语音质敢：2）移动电话用户发送短消息给携号转网用户，测试质证各基础电信运营企业短消,息网络携号转网相关数据的准确性、可达性及端到端消息时延：3）移动电话用户发送短消息给携号转网查询申请服务号码,测试验证各基础电信运营企业携号转网杳询申请服务的可用性、规范性、及时回复率等：4）从各基咄电信运营企业接入的采用网间转发方式的短信端口发送短消息给携号转网用户（可选），测试验证各基础电信运营企业行业短信网络携号转网相关数据的准确性、可达性及相到端消息时延；5）各SP端口发送短消息给携号转网用户（可选），测试验证相关SP乎台到用户间的网络连通性、消息可达性及端到端消息时延：6）移动电话用户发送多媒体消息给携号转网用户（可选）,测成验证各基他电信运昔企业多媒体消息网络携号转网相关数据的准确性、可达性及端到端消息时延：7）固定电话用户语音呼叫携号转网用户（可选）,测试腕证各基础电信运营企业固定电话网中路由配置的准确性、可达性及端到端语音质S1.b）可由第三方集中建设，也可由各票础电佶运营企业自行建设：C）可全国州中部署，也可分省或分本地网部署：d）应支持运维、客服等有业务拨测诟求的人员灵活两用，操作过程简单易学，拨测结果清晰明了。携号转网服务网间拨测系统由拨测管理系统、拨测终端组成。其中拨测管理系统相关技术要求参见YD.T1895.12OO9sYDT1895.22009和YDT1895.32009,可提供互联网修录能力，实现拓扑管理、拨测任务管理'拨测业务管理、拨测终端管理、拨测用户管理、拨测文件管理、拨测报告管理、东统支掠管理等功能，并与其他系统交互，允许相关拨测应用系统调用拨测系统能力或接收展示拨测站果，接收携号转网生产系统如CSMS或15MS输入生效广播成功/失败的拨测用户信息,可通过携号转网工琅系统派发工单等，拨测终端泛指支撵拨测任务的接入到各菜础电信运营企业的移动电话终端、短消息SP平台（可选）、固定电话终端（可选几携号转网服务网间拨测系统总体架构示意如图1所示，8»«««&1拓扑管理功能结合G1.S电了地图技术，将被拨测网络情况以图形方式进行呈现，用户可直观地r解拨浏终端的分布情况，监控拨测终端上任务执行情况和相关告警情况，可提供丰富友好便捷的视图，用户可直接在视图上对相关拨测资源、拨测任务、业务告警进行操作，8.2a2.1«£拨测任务管理应支持如下要求：a）支持按照主胞定义任务模板,进行任务模板的创建、修改和删除：b）收据拨测任务需求，用户可以通过选择任务模板,创建任务、州除任务、修改任务、查询任务、挂起任务、修笈任务；c）应支持授权用户定制灵活的批量定制拨测任务,设置任务的执行周期、首次执行时间、优先级别等：d）并发任务的执行顺序由系统根据优先级别排序；c）典型任务模板包括语音业务的连通性拨测和语音质量拨测、点对点短消息/多媒体消息拨测、行业短消息拨测、查询/申请服务拨测.&22语音业务拨测分为连通性拨测和语音质fit按测，应满足如下要求：a）连通性拨测要求1）主要测试携入用户能否收到某个或者所有运营企业终端发起的呼叫，属于当前携号转网后用户遇到的主要通信故障：2）主叫为拨测终端,被叫为被拨测终端：3）任务模板基本信息举例如下：一任务模板标识：系统生成：任务模板名称：如携入电信用户全网语音连通性拨测：一任务模板简述：一执行周期：如一次：测试项业务类胎移动语音业务;则试：主叫测试号码：可任意见配号码，如各基础电信企业日前状态正常的任一移动测试号码，也根据拨测终端的分布，列出条件，如省份、本地网、运营商、是否支持VO1.re语音或5GVoNR高清通话等.由用户指定：一被叫测试号码：指定号码，可直接输入、读取文件或者根据生效广播ID、OWh时间、省份、本地网、携人方、携出方等条件由用户选择.4）结果应记录语音业务是否接通以及接通时延,接通时j可参见电信服务规范要求，接通时延指固定用户拨号终了或移动用户按发送犍起,至收到1"1玲音、忙音或其他语音提示等之间的时长.固定用户拨打移动用户的接通时延为平均值W9s,最大值为16s;移动用户拨打移动用户的接通时延为平均值W1.O.3s,最大伯为19s。b）语音质盘拨测要求1）主要测试携入用户接听某个或所有运营企业终端发起的语音呼叫的话音蜕量；2）主叫和被叫均为拨测终端：3）任务模板基本信息举例如卜丁一任务模板标识：系统生成；任务模板名称：如携入电信用户语音质值拨测：任务模板简述：一执行周期：如一次：测试项业务类里：移动语音业务测试；一主叫测试号码：可任意匹配号码,如选择各基础电信企业目前状态正常的任一移动测试号码，也根据拨测终端的分布,列出条件,如省份、本地网、运营商、是否支持VC1.TE语音或5GVONR高清通话等，由用户指定：被叫测试号码：指定号码,可直接输入、读取文件或者根据生效广播1D、日期、时间、省份、本地网、携入方、携出方等条件由用户选择.4）拨测结果应记录语言业务MOS值.a2.3胸Aem点对点短消息/多媒体消息业务拨测,主要测试携入用户能否及时收到某个或者所有运营企业移动终端发送的短消息/多媒体消息,应满足如卜要求：a）主叫为拨测终端被叫为被拨测终端：b）任务模板基本信息举例如卜.：一任务模板标识：系统生成：一任务模板名称：如携入电信用户全网点对点短消息可达性拨测：任务模板简述：一执行周期：如一次；测试项业务类型：点对点短消息业务测试：-主叫测试号码：可任意匹配号码，如各基础电信企业目前状态正常的任一移动测试号码，也根掳拨测终端的分布列出条件，如省份、本地网、运营商等，由用户指定；被叫测试号码：指定号码，可宜接愉入、读取文件或者根据生效广播ID、R期、时间、省份、本地网、携入方、携出方等条件由用户选择。C）拨测结果应记录短消息是否送达以及时延，时延可参见C电信服务规范3要求，指短消息发送者发出消息，到该短消息被接收方（处于正常接收状态下）成功接收的时间间隔，时延平均值<3分钟.&2.4行业短信业务拨测基本同8.2.3节点对点短消息业务拨测，主要测试携入用户能否及时收到SP平台发送的短消息，应满足如下要求：a）主叫为拨测终端，被叫为被拨测终端：b）任务模板基本信息举例如下：任务模板标识：系统生成：任务模板名称：如携入电信用户行业短消息拨测：任务模板简述：一执行周期：如一次：测试项业务类型：行业短消总业务测试；-主叫测试号码：指定号码，可根据按沏终端的分布列出条件，如运营育、接入省等,由用户指定：一被叫测试号码：指定号码，可直接输入、读取文件或者根据生效广播ID.日期、时间、省份、本地网、携入方、携出方等条件由用户选择c）拨测结果应记录行业也消息是否送达以及时延，时延参见才携号转网非点对点融消息网间转发的质鼠要求和测试方法要求,端到端短消息发送时延是从发茄网络接入网关收到短消息开始，经发端网络和收端网络的转发.到收端用户收到该短消息的时长,建议当SP发送200条短消息，每条短消息为30-50个纯中文字符时，端到端短消息发送时延在忙时的平均值W12s.8.2.5如申请厦务加M携号转网杳询申请网务拨测主要测试运营企业携号转网查询申请J眼分的质n,能否按照行业规能及时给用户回复有效信息，应满足如下要求：a）主叫为拨测终端，被叫为被拨测的企业携号转网查询申请服务平台：b）任务模板筠本信息举例如E： 任务模板标识：系统4成： 任务模板名称：如查询申请服务拨测： 任务模板商述： 执行周期：如一次：-测试项业务类型：查彻申请服务测试：主叫测试号码：指定号码，列出条件，如省份、本地网、运营商等，由用户指定；一被叫测试号码：被拨测的企业携号转网查询申请服务平台号码,¼I10001,10086.10010.10099等。C）拨测结果应记录用户是否成功收到平行回支的有效短消息以及时延时延应按照YD"4161-2022要求，运营企业为用户提供的服务杳询和授权码申请服务反馈时延W3分钟。8.3 OUkMra拨测业务管理应涵足如下要求：a）业务类型包括基本语告业务、点对点短消息业务、行业短消息业务、点对点多媒体消息业务以及查询申请服务测试：b）支持对拨测业务进行配置,包括业务类型、拨测流程、记录结果和拨测指标：O拨测业务相关要求参见YDT1895.12009附录A,8.4 OmimE拨测级端管理功能应满足如下要求：a）是对接入到拨测管理系统的各基础电信运营企业的各种类型拨测终端进行管理，包括时拨测设备的控制和状态监阳护：b）支持根据拨测任务,控制拨测终端完成相应的拨测工作：O支持对拨测终潮的运行状态、信号强度等进行监视以及相关维护和控制功能（如发位、白检等）;力拨测终端可包括以卜.3类：移动电话终端，可以供拨测管理系统管理的各范础电信运营企业的移动电话卡，具有谙音呼叫、短消息和多媒体消息（可选）发送功能：移动电话终端可以放在测试卡管理设备中：一短消息SP平台，接入到各法础电信运件企业，具有非点对点短消息/'多媒体消息发送的功能，可采用现网的SP平台；一固定电话终端，可供拨测管理系统管理的接入到各基础电信运营企业网络的软终端,可通过语言专线接入基础电信运竹企业网络,也可通过用户线接入，可根据需要分布在全国不同本地网。8.5 M用户3拨测用户管理功能应满足如下要求：a）可编装被拨测的携入用户的相关信息：b）拨测管理系统应与CSMS或IfMS对接,获取生效广播成功或失败的用户号码信息：C）可根据拨测需求选择拨测的携入用户范围，可拨测指定用户号码、批后用户号码，并可按照分本地网、企业、携转时间等各种维度选择携入用户范国：也可支持用户号码文件的批量济入或外部系统导入.8.6拨测文件管理功能应满足如下要求：a）可包括拨测任务所需要的文本、图片、音频、视频等文件；b）创建拨测任务时，可提供所需的拨;则文件，包括语音拨测任务中的主叫录音、点对点和行业短消总拨测任务中的消息文本、点对点多媒体消总拨测任务中文本、图片和视频：c）可实现拨测文件的生成、删除、编辑和保存等功能.8.7 ttme*三拨测系统应在拨测任务启动运行后，自动生成并输出拨测结果分析报告，并支持历史报告饯询，报告格式设置和修改，报告打印和导出等。拨测结果报告应包括如下信息：一任务名称：一任务类型：一助试开始时间： 网试结束时间： 拨测是否完成： 主叫号码信息：包括终端类型、具体号码、所属企业、省份、木地网等； 被叫号码信息：包括所属企业、具体号码、携入方、携出方等；一拨测结果：成功/失败、平均时延、接通率统计等：如果失败，应包含故障定位分析等.8.8拨测管理系统应支持对使用拨测系统的各类用户信息、用户组信息、使用权限、使用状态、以及日志等进行管理，具体可参见YD,T1895.12009第5章.YD/T466720249gr三xm口要求9.1 与CSvS/ISMS系统间的接口本接口是拨测管理系统与CSMS或1.SMS之间的交互接口,用于通过CSN1.G1.SMS获取拨测用户相关信息，包括NP号码、网络ID（携出方）、网络ID（携入方）、网络ID（号码拥有网络）、NP启用时间等，接口要求见YDa2533,网络ID要求见YD12533的附录A.本接口采用hnp方式.9.2 与施幽加炳的接口本接口是拨测管理系统与拨测应用系统之间的交互接口,相关拨测应用系统可通过本接口调用拨测系统能力迸行拨测任务下发及拨测结果输出，本接口采用hup方式，主要实现与拨测应用系统间的统一登录。9.3 与施耽间的接口本接口是拨测管理系统与拨测终端之间的交互接口，接口要求参见YD,TI89522009和YD,T1895.32009.9.4 引呻洞K务工Jg一喻口本接口是拨测管理系统与携号转网服务工单系统的交互接口，支持根据拨测结果派送工电的功能，采用链接方式实现从拨测管理系统到携号转网服务工总系统的单点登录功链.考文献1信息产业部令第36号电信服务规范2YD,T1895.12009移动通信网业务拨测管理技术要求第1部分：拨测管理系统3YDT1895.22009移动通信网业务拨测管理技术要求第2部分：拨测管理系统与搜测终端设备接口要求4YDT1895.3-2009移动通佶网业务拨测管理技术要求第3部分：拨测管理系统与测试卡管埋设备接口要求ISIYD.1T415-2022携号转网网间互通技术要求YD"4161-2022携号转网服务用户交互界面及程序要求7携号转网非点对点短消息网间转发的质量要求和测试方法
