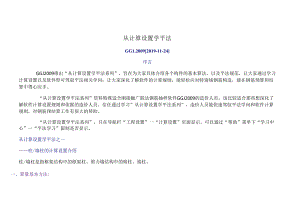

从计算设置学平法GG1.20092019-11-24序言GGJ2009推出“从计算设置学平法系列”，旨在为大家具体介绍各个构件的基本算法，以及平法规范，让大家通过学习计算设置以及软件即可驾驭平法相关学问：让大家深化了解软件的计算规则，能轻松应对特别规钢筋构造，能在钢筋预算和结算中得心应手。“从计算设置学平法系列”资料特殊适合刚接触广联达钢筋抽样软件GGJ2009的造价人员，也比较适合那些想深化了解软件计算设置规则和依据的造价人员。信任通过学习”从计算设置学平法系列”，造价人员能快速驾驭平法学问和软件计算规则，对钢筋预结算工作有很大的帮助。“从计算设置学平法系列”，只在导航栏“工程设置”一“计算设置”页面显示，可以通过“帮助”菜单下“学习中心”一“平法学习”限制是否显示。从计算设置学平法之一柱/墙柱的计算设置介绍柱/墙柱是指框架结构中的框架柱、剪力墙结构中的暗柱、端柱。一、算量基本方法:柱/墙柱钢筋的计算主要是纵筋和箍筋的计算，并因所处楼层的不一样，计算也略有不一样：一、基础层：（一）柱/墙柱主筋：基础插筋=基础底板厚度-爱护层+伸入上层的钢筋长度+插筋弯折GGJ2009中，伸入上层的钢筋长度可通过调整第18项来设置，插筋弯折长度可通过第16项设置；（二）基础内箍筋：基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算。二、中间层：（一）柱纵筋；中间层纵向钢筋=层高-当前层伸出地面的高度+上一层伸出楼地面的高度（二）柱箍筋；中间层箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距一103G101-1中，关于柱箍筋的加密区的规定如卜.1 .首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取Hn/3：上部取Max500,柱长边尺寸，Hn6;梁节点范围内加密；假如该柱采纳绑扎搭接，那么搭接范围内同时须要加密。2 .首层以上柱箍筋分别为:上、下部的箍筋加密区长度均取Max500,柱长边尺寸,Hn6；梁节点范围内加密:假如该柱采纳绑扎搭接，那么搭接范围内同时须要加密。三、顶层：顶层框柱因其所处位置不同，分为角柱、边柱和中柱，且不同位置的柱纵筋的顶层锚固各不相同。（见03G1011第37、38页）（一）边角柱：边角柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边角柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（壬1.ae）：梁高一爱护层+12d宜锚（叁1.ae）：梁高一爱护层b、外侧钢筋锚固长度为：1.51.ae顶层边角柱外侧钢筋节点顶层边角柱内侧钢筋节点（一）中柱：中柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值，中柱顶层纵筋的锚固长度为弯锚（W1.ae）：梁高一爱护层+12d直锚（N1.ae>：梁高一爱护层二、软件计算设置：一、公共设置项：2 .柱/堵柱在基础插筋锚固区内的箍筋数量：来源：04G1.O1.-3第45页;说明：基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动，一般是两肢箍，通常按2根进行计算；影响范圉：基础内箍筋的数量；3 .梁（板）上柱/墙柱在插筋锚固区内的箍筋数量：来源：03G101-1第39页;说明：简洁说就是从梁上起的柱。上部结构的荷载通过柱子传到下面它生根的梁上，然后梁再通过支撑它的柱:传至基础；一般是梯柱或构造柱。一般是两肢箍，通常按2根进行计算；影响范围：梁上柱/墙柱存在时，梁内箍筋的数量：4 .柱/墙柱第一个箍筋距楼地面的距离：来源：03G1.（H-I第45页;说明：默认为50；在软件计算中，籁筋的排布是以单根柱为单位的，如第3层层高为2.9m,手动修改柱的高度为5 .3m,这时，排布箍筋时，从3.3起先，按此项设置值起排；而不是从层高2.9m起排：影响范围：箍筋的数量：5 .柱/墙柱箍筋根数计算方式：说明：供应（四舍五入+1）、（向上取整+1）、（向卜.取整+1）、（四舍五入）、（向上取整）、（向卜.取整）七种选择：当柱箍筋有加密和非加密两种箍筋时，例如“A10100/200”，箍筋根数计算依据实际排布状况计算，不再取计算设置中的“根数订算方式”；柱加密区依据向上取整+1计算，非加密区依据向上取整T计算。计算设置中的“根数计算方式”只适用于箍筋有一种形式时,例如aA1.OQ1.OO"0影响范围：柱/墙柱箍筋的数量；6 .柱/墙柱箍筋弯勾角度：说明：供应135°、90°、180°三种选择：影响范围：柱/墙柱箍筋的长度：箍筋135度的弯钩=平直段（IOd或75mm的大值）+1.9d箍筋90度的弯钩=平宜段（IOd或75mm的大值）+0.5d箍筋180度的弯钩=平直段（IOd或75mm的大值）+3.25d宜筋180度的弯钩=平直段（Iod或75mm的大值）+2*6.25D7 .柱/墙柱纵筋搭接接头错开白分率：来源：OoG1.oI第25页（选择0时）03G101-1第34页说明：指在同一-截面上的搭接接头的面积百分率；供应0、25%.50M100%四种选择;影响范围：纵筋的长度；不同的接头率确定不同的搭接长度修正系数；钢筋搭接长度=修正系数*锚固长度：接头率越大，修正系数越大，须要的搭接长度越长：8 .柱/墙柱搭接部位箍筋加密：说明：供应是、否两种选择：影响范围：柱/墙柱箍筋的数量：只用于柱纵筋采纳绑扎搭接方式，对于采纳机械焊接搭接无影响；9 .柱/墙柱箍筋加密范围包含错开距离：说明：供应是、否两种选择：通常，我们设计时不建议全部钢筋在同一截面断开；当接头率不为o时，接头间的距离即为错开距离：如选择是，则该部分箍筋加密；如选择否，则该部分箍筋不加密；影响范围：箍筋的数量；10 .绑扎搭接范围内的箍筋间距min(5d,100)中，纵筋d的取值：说明，供应上下层最大直径和上下层最小直径两种选择：影响范围：箍筋的数量；当纵筋采纳绑扎搭接方式时,对加密区的长度和箍筋数量有影响：当纵筋采纳套筒连接方式时，无影响：11 .柱/墙柱螺旋箍筋是否连续通过：说明：供应是、否两种选择；选择“是”的时候，基础和顶层各增加圈半的水平端；选择“否”的时候，每层钢筋起先和结束时各增加一圈半的水平端：影响范围：螺旋箍筋的长度：12 .层间变截面钢筋自动推断：说明：供应是、否两种选择；选择“是”，软件自动推断钢筋是连续通过还是弯折；选择“否”，软件默认按钢筋在变截面连续通过处理，此项设置只针对矩形柱/墙柱，须要用户手动去调整哪些钢筋进行弯折：如纵筋2B20须要截断弯折，在其前面加*号，但需留意的是，须要在非全部纵筋中加，在全部纵筋中加无效：影响范围：纵筋的长度；13 .柱/墙柱圆形箍筋的搭接长度：来源t03G101-1第40页；说明：当圆形箍筋长度超过搭接设叁中设定的值时，须要进行搭接：搭接长度，软件供应max（锚固长度,300）和300两种选择：影响范围I箍筋的长度；二、柱:15 .柱纵筋伸入基础锚固形式：来源：06G1.OI-6第67页:说明I供应“全部伸入基底弯折”和“角筋伸入基底弯折”两种选择；选择“全部伸入基底弯折”时，全部柱纵筋都依据“基础插筋节点”计算；选择“角筋伸入基底弯折”时，角筋依据“基础插筋节点”计算，其他柱纵筋按”一个锚固长”计算；该设置只对节点一、二、三、四、六有效，对节点五无效；无效的缘由是节点五规定对全部钢筋都加一个锚固长;影响范围；纵筋的长度；16 .柱基础插筋弯折长度：来源I04G1.(H-3第32页;说明：默认“按规范计算”；对于基础节点形式选择为节点一、节点二当(基础底板厚-爱护层)20.5*锚固长度时，弯折长度为max(12d,150)当(基础底板厚-爱护层)20.6*锚固长度时，弯折长度为max(10d,150)当(基础底板厚-爱护层)N07*锚固长度时，弯折长度为max(8d,150)当(基础底板厚-爱护层)20.8*锚固长度时，弯折长度为max(6d,150)对于基础节点形式选择为节点三、节点四弯折长度为max。2d,150)当(基础底板厚/2-爱护层)20.5*锚固长度时,当(基础底板厚/2-爱护层)N06*锚固长度时，弯折长度为max(10d,150)当(基础底板厚/2-爱护层)20.7*锚固长度时,弯折长度为max(8d,150)当(基础底板厚/2-爱护层)N0.8*锚固长度时，弯折长度为max(6d,150)用户可以输出具体数值或数值*钢筋宜径或数值*锚固长度；影响范围；插筋的长度；该项不仅适用于基础的插筋，还适用于梁上柱的插筋;17 .矩形柱基础锚固区只计算外侧箍筋：来源I04G1.(H-3第32页;说明：供应是、否两种选择；选择是，基础内的箍筋按非且合箍计算；选择否，基础内的箍筋按柱内的箍筋计算;影响范围：箍筋的长度：18 .抗震柱纵筋露出长度：来源：03G1.OIT第36页:说明I默认“按规范计算”：底层柱,露出长度=1/3*柱净高M底层柱，露出长度=max（1.6*柱净高,柱长边尺寸,500）用户可以输出具体数值或数值*钢筋直径或层净高/数值:影响范围；纵筋的长度；19 .纵筋搭接范闱箍筋间距：来源I03GIOI-I第40页；说明：供应min（5*纵筋直径）和箍筋的加密间距两种选择：影响范围：箍筋的数量：20 .不变截面上柱多出的钢筋锚固：来源；03GI（HT第36页;说明I适用于截面不变钢筋发生改变的状况；钢筋无法及下层钢筋连通，向下锚固时的锚固值：用户可以输入具体数值或数值*锚固长度或数值*纵筋直径：影响范围：纵筋的尺度；21 .不变截面卜柱多出的钢筋锚固：来源，03G1.OIT第36页:说明：适用于截面不变钢筋发生改变的状况；钢筋无法及上层钢筋连通，向上锚固时的锚固值：用户可以输入具体数值或数值*锚固长度或数值*纵筋直径；影响范围：纵筋的长度；22 .非抗震柱纵筋露出长度：来源：03G1.OIT第42页:说明：默认“按规范计算”：绑扎，露出长度=0焊接或机械连接，露出长度=500用户可以输出具体数值或数值*钢筋直径；影响范围：纵筋的长度；三、柱墙：24 .暗柱/端柱基础插筋弯折长度：说明：及14.柱基础插筋弯折长度类似；影响范围；插筋的长度；25 .抗鹿暗柱/端柱纵筋露出长度：来源：03GIO1.-I第70页；说明：默认“按规范计算”：露出长度=500：用户可以输出具体数值或数值*钢筋直径或层净高/数值;影响范围X纵筋的长度：26 .暗柱/端柱垂自:钢筋搭接长度：来源：03G1.O1.T第48页;说明I供应“按搭接错开白分率计算”和“按平法图集计算”两种选择；如选择“按搭接错开百分率计算”，搭接率W25¾时，搭接长度=1.2*锚固长度：搭接率为504,搭接长度1.4*锚固长度：搭接率为100%时，搭接长度=1.6*锚固长度；如选择“按平法图集计算”，搭接长度=1.2*锚固长度；影响范围：纵筋的长度；27 .暗柱/端柱纵筋搭接范围箍筋间距：说明I同19项；影响范圉：箍筋的数量；28 .暗柱/端柱顶部锚固计算起点:说明：供应“从梁底起先计算锚固”和“从板底起先计算锚固”两种选择;对柱、梁、板有重合的部分有效：影响范围：纵筋的长度；29 .暗柱/端柱封顶按框架柱计算：说明I供应是、否两种选择：选择是，暗柱/端柱顶层节点按“墙柱纵筋节点锚固计算”；选择否，暗柱/端柱顶层节点按“顶层边角柱外侧纵筋”、“顶层边角柱内侧纵筋”、“顶层中柱”计算：影响范围：纵筋的长度：30 .I"亢震暗柱/端柱纵筋露出长度：说明：及非抗震柱纵筋露出长度类似：影响范围；纵筋的长度；从计算设置学平法之二剪力墙的计算设置介绍典力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）.剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。墙柱的钢筋有纵筋和籁筋、拉筋。墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。下面主要介绍剪力墙的钢筋算法，墙柱的算法见柱/墙柱计算设置介绍，墙梁的计算比较简洁，这里不做具体介绍。一、剪力墙算量基本方法：一、水平筋的计算（图集规定）:（一）长度计算：水平筋计算，须要依据端部是暗柱或端柱，取不同的做法。一字型端部无暗柱的水平筋做法，见03G101-1第47页；采纳U形封边或者端部弯折15d0有暗柱的1.形和T形墙水平筋做法,见03G101-1第47页：有端柱的墙水平筋做法,见03G1.O1.-I第47页。（二）根数计算；根数=（墙高-起步）/间距+1,扣洞口。二、垂直筋的计算；（一）长度计算：1、基础层:插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-爱护层+弯折（按规范取，见计算设置第21项）垂直筋长度=层高-本层露出长度+上层露出长度，见03G1017第48页。2、中间层:垂直筋长度=层高-本层露出长度+上层露出长度，见03G101-1第48页，同上图。3、顶层：垂直筋长度=墙高-本层露出长度-节点高+锚固，见03G1.OI-I第48页。（二）根数计算：根数=（净长-起步）/间距+1,扣洞口。三、拉筋的计算，（一）长度计算：墙身范圉内拉筋长度=bw（墙厚）-2*爱护层+2*拉筋弯勾长度+拉筋调整长度边框梁范围内拉筋长度=hb（边框梁截面宽度）-2*爱护层+2*拉筋弯勾长度+拉筋调整长度（二）根数计算：1、计算拉筋应扣除连梁、洞口范围；2、当墙上有暗梁、边框梁时，且暗梁、边框梁输入了拉筋时，则须要扣除喑梁、边框梁的范围：3、当墙上有暗梁、边框梁时，且暗梁、边框梁没有输入拉筋时，则不扣除暗梁、边框梁的范围，同时边框梁范围的拉筋长度应依据边框梁的截面宽度进行计算：4、计算拉筋数量时，还须要依据节点设置中拉筋的布置方式进行排列计算；拉筋双向布置计算方法：1、X=CeiI（墙净面积/拉筋面积）+12、拉筋面积=S1*S2拉筋梅花布置一计算方法：1、N=2*cei1.（墙净面积/拉筋面积）+1二、软件计算设置：一、公共设置项：2 .纵筋搭接接头错开百分率：供应四种选项。来源：OOGIO1.第25页（选择O时）和03G1.OI-I第34页说明：指在同一截面上的搭接接头的面积百分率；供应0、25%、50%、100%四种选择：影响范围I纵筋的长度；不同的接头率确定不同的搭接长度修正系数；钢筋搭接长度=修正系数*锚固长度；接头率越大，修正系数越大，须要的搭接长度越长。3 .暗梁/连梁/边框梁拉筋配置：按规范设置，如图：来源：03G101T第51页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明，如图2-2所示。说明：依据梁高度不同，配置不同信息的拉筋。影响范围：影响梁属性中拉筋的默认值。4 .暗梁/连梁/边框梁箍筋及拉筋弯折角度：供应三种选择来源I施工工艺不同影响范围：弯折角度不同，按外边线计算时，箍筋及拉筋长度不同。三、连梁：6 .楼层连梁两侧暗柱内是否布置连梁箍筋：供应“是”和“否”的选择，默认为否。来源：03101-1第51页。说明：可以设置洞口两侧的暗柱内是否布置箍筋。影响范围：影响连梁箍筋根数的计算。7 .楼层双洞口连梁时，两洞口之间是否设置连梁箍筋：供应“是”和“否”的选择，默认为“否”。来源；03101-1第51页。说明：用来设置双洞口连梁，两洞口之间是否设置籁筋。影响范围：影响连梁箍筋根数的计算。&顶层连梁锚固区籁筋间距：默认为150,如图。来源：03101-1第51页。说明I平法规定顶层连梁锚固区箍筋间距为150,但是一些设计中规定及平法不同，为了满意不同的设计须要，供应了该项设置。影响范围：影响顶层连梁的箍筋根数计算。9 .连梁箍筋、拉筋、侧面纵筋根数计算方式：供应”向上取整+1”等6种计算方式。来源，用户不同的算量要求。说明：计算箍筋、拉筋和侧面纵筋根数时，用长度除以间距后，须要确定如何取整。影响,影响连梁的箍筋、拉筋和侧面纵筋根数的计算。10 .连梁侧面纵筋距连梁纵筋的距离：默认为S/2。来源，用户不同的算量要求。说明：侧面纵筋依据间距输入时，侧面纵筋距离纵筋的间距不同，按间距计算出的根数不同。影响范围：侧面纵筋依据间距输入时，影响连梁侧面纵筋的根数计算。11 .连梁交叉暗撵的箍筋加密区长度：默认为600.来源，03G1.OIT第52页,连梁交叉暗撑的箍筋加密区长度,如图。说明I存在不同的设计方法，用户存在不同的算量要求，所以供应该设置，及图集设置不同时，可以修改计算设置满意多样的计算要求。影响范围：连梁交叉暗撑箍筋根数的计算。四、暗梁：13 .暗梁/边框梁在中间暗柱内是否布置箍筋：默认为否。来源：用户不同的算量要求，一些须要布置，一些不须要布置。说明：暗梁/边框梁及暗柱相交位置，设置是否须要计算箍筋，选择为是，计算暗柱位置的梁籁筋，选择为否，不计算暗柱位置的梁箍筋。影响范围；影响着暗梁/边框梁的箍筋根数计算。14 .暗梁/边框梁箍筋、拉筋、侧面纵筋根数计算方式：同第9项。15 .边框梁及连梁重叠部位的箍筋间距：默认为“同连梁箍筋间距”，可以选择“同边框梁箍筋间距”。来源：08GKH-5第74页,如图。说明I图集规定为边框梁及连梁市段部位的箍筋间距，同连梁箍筋间距，但是实际工程中也有设计为同边框梁箍筋间距的，所以供应该设置。影响范圉：影响及连梁重叠布置的边框连箍筋根数的计算。16 .暗梁/边框梁恻面纵筋距暗梁/边框梁纵筋的距离：默认为s20来源：常用做法是s/2说明：存在有不同的算量要求，所以供应该设置供用户修改，满意不同须要。影响范围：当侧面纵筋按间距输入时有效，影响暗梁/边框梁的箍筋根数计算。五、剪力墙：18 .起始水平分布钢筋距楼面的距离：默认为s/2。来源：习惯做法是起始钢筋距离楼面距离为S/2。说明：存在不同的做法，所以供应该设置供用户修改。影响范围：剪力墙水平钢筋的根数计算。19 .起始竖向分布筋距暗柱边的距离：默认为s2.来源I习惯做法是起始钢筋距暗柱边距离为S/2。说明：存在不同的做法，所以供应该设置供用户修改。影响范围：剪力墙竖向钢筋的根数计算。20 .剪刀墙纵筋露出长度：默认为按规范计算，如图。来源I03G101-1第48页,如图：说明：剪力墙中间层的垂直筋计算公式一般为：层高-本层露出长度+上层露出长度。平法规定，采纳不同的连接方式，露出长度不同。影响范围：影响剪力增垂直筋的计算。21 .剪刀墙基础插筋弯折长度：默认为按规范计算，如图。来源：（MG1.O1.-3第32页，如图。说明:平法规定，依据基础厚度的不同，墙插筋在基础层的弯折长度不同。影响范围：影响剪力墙基础插筋长度的计算。22 .墙在基础锚固区内的水平分布钢筋排数：默认为2.来源t04GIO1.-3第32页,如图。说明：墙在基础内的水平筋根数间距W500,且不少于2根。23 .暗梁/边框梁梁纵筋及水平钢筋的距离在数值范围内不计算水平钢筋：默认为s20来源；常用做法。说明I用来限制剪力墙钢筋相对于暗梁/边框梁的起步。24 .水平钢筋根数计算方式：默认为“向上取整+1”。来源I常用算法。说明：计算剪力墙水平钢筋数量是用高度除以间距分段，n段长度须要n+1根钢筋。软件还供应了“向下取整+】"、“四舍五入+1”、“向上取整”、“四舍五入”和“向下取整”供选择。25 .垂直钢筋根数计算方式：默认为“向上取整+1”。来源t常用算法。说明：计算剪力墙垂直钢筋数量是用长度除以间距分段，n段长度须要n+1根钢筋。软件还供应了“向下取整+1”、“四舍五入+1”、“向上取整”、“四舍五入”和“向下取整”供选择。26 .墙体拉筋根数计算方式：默认为“向上取整+1"°来源I常用兑法。说明：例如采纳双向布置，用面积除以间距后加1。软件还供应J'"向下取整+1"、“四舍五入+1”、“向上取整”、“四舍五入”和“向下取整”供选择。27 .三、四级抗震及非抗震时竖向一级钢筋的端部做法：默认为“5d直钩”。来源：依据平法图集03GIOIT第48页中的规定，如图。说明：软件供应了“5d直钩”和“180度弯钩”供用户选择。当选择为“5d”直钩时,弯钩长度为5d,当选择为“180度弯钩”时，弯钩长度为6.25d.28 .顶层墙身垂直:筋锚固计算起点：默认为“从板底起先计算锚固”。来源：依据平法图集03G1.(HT第18页中的规定，如图。说明：供应两种选择，“从板底起先计算锚固”和“从梁底起先计算锚固”。处理当前位置同时存在梁和板构件的状况。此项设置仅针对中间变截面及顶层锚固节点1有效。29 .端柱满意宜锚时，水平筋深化端柱内的长度：默认为“1.ae”。来源J常见做法。说明：供应两种选择，“1.ae”和“伸至对边”。此设置仅针对【水平钢筋丁字端柱节点】节点一、节点二以及【水平钢筋拐角端柱内侧节点】节点一、节点二有效。30 .洞口加强筋的最小锚固长度:默认为“600”.来源：常用做法。说明I可以输入具体数值，数值*d或者数值*1.ae。31 .拐角墙中间层水平筋计算方式：默认为“同墙内侧水平筋”。来源I常用做法。说明：供应两种选择“同境内侧水平筋”和“同墙外侧水平筋”。32 .墙身钢筋搭接长度：默认为“按搭接错开百分率评算”O说明：供应两种选择“按搭接错开百分率计算”和“按平法计算”。按搭接错开百分率计算时，搭接长度为1.ie,错开距离为0311e0按平法计算时,搭接长度为。211e,错开距离为500。来源：前者依据规范计算.后者参见03G1.OIT第48页,如图。33 .一级钢筋末端弯折时带弯钩：默认为“是”。来源：常用做法。说明：供应两种选择“是”和“否”，用户可以依据须要选择。34 .剪力墙及集水坑坑口相交处剪力墙水平筋是否计算：默认为“是”。来源，常用做法。说明：供应两种选择“是”和“否”，用户可以依据须要选择。从计算设置学平法之三框架梁的计算设置介绍下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。一、算量基本方法：框架梁的计算主要包括上部钢筋、下部钢筋、侧而钢筋、拉筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。一、上部钢筋：（一）上通长筋：上通长筋=支座宽-爱护层+弯折+净长+弯折-爱护层GGJ2009,楼层框架梁的弯折长度取自【楼层框架梁端节点工可依据实际状况调整。屋面框架梁的弯折长度取自【屋面框架梁端节点】，也nJ依据实际状况调整弯折值。（二）支座钢筋:中间支座：支座筋=搭接+支座宽+搭接端支座：支座筋=搭接+支座宽-爱护层+弯折依据原位标注中支座钢筋的位置，nJ计算出上述两种状况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。当左右跨不等时，伸入小跨内负筋的1.取值为计算设置第5项。假如支座钢筋及跨中钢筋相同，软件可以自动连通计算。（=）跨中钢筋，跨中筋=支座宽-爱护层+弯折+净长+支座宽-爱护层+弯折端部弯折的计算同上通长筋。假如原位标注上相邻两跨的跨中钢筋相同，软件可以H动连通计算。上部非通长筋及架立筋的搭接长度取计算设置第1项。二、下部钢筋：（一）下通长筋：卜通长筋=支座宽-爱护层+弯折+净长+支座宽-爱护层+弯折端支座的计算同上通长筋。（一）下部钢筋：（1）下部钢筋中间支座：卜.部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-爱护层+弯折依据原位标注中支座钢筋的位置，可计算出上述两种状况的卜部钢筋，其中端支座的端部弯折的计算同上通长筋。（2）卜部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第6项。三、楼层框架梁的变做面计算，GGJ2009中，楼层框架梁的变截面计算，软件内置了3个节点设置处理各种变截面状况（每个节点设置包含了平法图集的各种构造要求），依据标高关系可以自动匹配到相应的节点设置。四、屋面框架梁的变截面计算IGGJ2009,屋面框架梁的变截面计算，软件内置了3个节点设置处理各种变截面状况（每个节点设置包含了平法图集的各种构造要求），依据标高关系可以自动匹配到相应的节点设置。五、悬挑梁计算：（一）上部第一排钢筋：1、非弯起钢筋悬挑端上部第一排纵筋伸至悬挑端部的弯折长度应读取计算设置中所设置的数值，取计算设置中第7项（默认按12*d计算）：1.w=I2*d1.=1.-bhc+1.w+hc2、弯起钢筋当梁高=800,弯起角度为45°1.=1.x-bhc-(hb2*bhc)-1.2+(hb-2*bhc)sin45+hc+1.2当梁高800,弯起角度为60°1.=1.-bhc-(hb-2*bhc)ta1160-1.2+(hh-2*bhc)sin60+hc+1.2(二)上部其次排钢筋的计算：1.=0.75*1.x+hc:0.75*1.x取自计券设置第8项；(三)下部钢筋：1、悬挑梁高度相等时:1.=1.x+1.a,-bhc；1.a,取计算设置第9项2、当悬挑梁高度为变截面时：1.=sqrtsqr(1.x)+sqr(h1.-h2)+1.a,-bhc；1.a,取计算设置第9项六、侧面钢筋：（一）侧面构造筋I侧面构造筋=锚固+净长+锚固侧面构造筋的锚固长度取计算设置的第13项侧面构造筋的搭接尺度取计算设置的第M项（二）侧面受扭筋：侧面受扭筋=直锚+净长+支座宽-爱护层+弯折（三）拉筋：拉筋配置取计算设置第16项N=cei1.（1净-2*起步距离）/（箍筋非加密间距*2）+1.*n（排数）注（1）起步箍筋距支座边的距离应依据计算设置中第17项所设定的值进行冲算（2）计算拉筋长度时应取梁原位标注时的截面宽度（3）拉筋根数计算方式取计算设置第18项七、箍筋:N=cei1.（1.净-2*1.加密）/非加密间距7+2*cei1.（1.加密-起步距离）/加密间距+2注（1）起步箍筋距支座边的距离应依据计算设置.中第17项所设定的值进行计算（2）箍筋加密长度取计算设置第16项（3）箍筋根数计算方式取计算设置第18项八、次梁加筋：次梁两侧附加的箍筋数量应读取计算设置中第12项所设定的具体数值：九、吊筋，吊筋二次梁宽度+2*50+2*吊筋锚固+2*斜长十、加腋钢筋：加腋主筋=锚固+净长+锚固加腋梁箍筋加密起始位置取计算设置第22项二、软件计第设置I1 .上部非通长筋及架立钢筋的搭接长度：来源：03G1.OI-I第54页;说明：输入格式：具体数值或数值*d（d为钢筋宜径）；影响范围：架立筋的长度；2 .上部第一排非通长筋伸入跨内的尺度:来源：03G1.OI-I第54页;说明，支持输入函数为max、Inin及+、-、*、/运算符：支持代码：d:钢筋直径：Ia:锚固长度；11:搭接长度；he:支座宽；ha:梁高；1.n:梁经跨长：1.:梁跨长：bhc:爱护层；初始默认为5/3。影响范围：上部钢筋的长度（支座筋、跨中钢筋）：3、上部其次排非通长筋伸入跨内的长度：来源：03G1.（HT第54页;说明:支持输入函数为max、min及+、-、*、/运算符：支持代码：d:钢筋直径：Ia:锚固长度；11:搭接长度；he:支座宽：ha:梁高；1.n:梁经跨长；1.:梁跨长：bhc:爱护层；初始默认为1.n3.影响范围：上部钢筋的长度（支座筋、跨中钢筋）；4 .上部第三排非通长筋伸入跨内的长度：来源：常用算法：说明I支持输入函数为max、min及+、-、*、/运算符；支持代码：d:钢筋直径：Ia:锚固长度；11:搭接长度；he:支座宽：ha:梁高；1.n:梁经跨长：1.:梁跨长：bhc:爱护层：初始默认为1.n/3。影响范围：上部钢筋的长度（支座筋、跨中钢筋）：5 .当左右跨不等时，伸入小跨内负筋的1.取值：来源：08G1.OI-5第55页；说明：供应三种选择：取本跨长度计算；取左右最大跨计算（默认选项：取左右跨之和的平均值计算；影响范围：上部钢筋的长度（支座筋、跨中钢筋）；6 .不伸入支座的下部钢筋距支座边的距离：来源：03GIo1.-I第60页；说明：输入格式：数值或数值礼（1.为梁跨净长）：影响范围：下部不伸入支座钢筋的长度；7 .悬挑跨上部第一排纵筋伸至悬挑跨端部的弯折长度:来源：03G1.o1.T第66页；说明：供应两种选择：12*d（默认选项）:h-2*bhc:影响范围：悬挑跨上部第一排纵筋的长度：8 .悬挑跨上部其次排纵筋伸入跨内的长度：来源：03G1.O1.-I第66页;说明：具体数值或数值*1.（1.为悬挑端净跨K）；影响范围：悬挑跨上部其次排纵筋的长度：9 .悬挑跨下部钢筋锚入支座的长度：来源：03GIOII第66页；说明I具体数值或数值*d（d为钢筋直径）：影响范圉：悬挑跨下部钢筋的长度；10 .吊筋锚固长度：来源：03G1.OI-I第64页;说明I具体数值或数值*d（d为钢筋直径）：影响范围：吊筋长度；I1.吊筋弯折角度：来源：03GK）I-I第64页:说明I输入具体的角度；影响范圉：吊筋氏度；12 .次梁两侧共增加箍筋数量：来源：软件设定的默认值，以便用户依据实际图纸要求设置次梁两侧箍筋数量（此处输入的数量会在识别梁的原位标注表格中体现，钛认值为0、则被识别梁的次梁加筋数量为0）；说明I具体整数或整数+级别+直位（肢数）,肢数为空默认及箍筋肢数相同;影响范圉：次梁数量；13 .侧面构造筋的锚固长度：来源：03G1.OI-I第24页;说明I具体数值或数值*d（d为钢筋直径）：影响范围：侧面构造筋的长度：14 .侧面构造筋的搭接长度：来源：03GK）I-I第24页:说明I具体数值或数值*d（d为钢筋直径）：影响范圉：侧面构造筋的K度；15 .拉筋配置：来源：03G101-1第64页;说明,输入格式：级别+直径或级别+直径+间距：四舍五入+1；向上取整+1（钛认选项）；向下取整+1：四舍五入；向上取整；向下取整；当梁箍筋有两种或两种以上形式时，例如“A10100/200”或“A81001.500；A1.O2002000：”，箍筋根数计算依据实际排布状况计算,不再取计算设置中的“根数计算方式”；例如梁箍筋为''A1.O刨00/200”，那么当前跨左右两端加密区依据向上取整+1计算，中间非加密区依据向上取整T计算。计算设置中的“根数计算方式”只适用于箍筋有一种形式时，例如“AIOMOO".影响范围：箍筋、拉筋根数：19 .箍筋弯勾角度：来源：常用算法：说明：供应三种选择：135度（默认选项）、90度、180度影响范围：箍筋长度；20 .纵筋搭接接头错开百分率（不考虑架立筋）：来源：03G1.O1.-I第34页和OoGI租第25页:说明I供应四种选择，修改此项设置会影响钢筋的搭接长度，选择0时按OOG1.O1.计算:0；<=25%（默认选项）；50%：100%；影响范圉：钢筋的搭接长度：21 .框支梁箍筋加密长度：来源：03G101-1第67页;说明I支持输入函数为max、min及+、-、*、/运算符；支持代码：d:钢筋直径：Ia:锚固长度；11:搭接长度；he:支座宽：ha:梁高：1.n:梁经跨长：1.:梁跨长：bhc:爱护层：当非抗震等级区分加密及非加密时，取抗震等级不等于1的数据；影响范围：框支梁箍筋根数：22 .加腋梁箍筋加密起始位置：来源：03G1.o1.-I第60页;说明：供应两种选择：柱边；加腋端部（默认选项）；影响范围：加腋梁箍筋根数：23 .多跨基础连梁上部纵筋连续贯穿中间承台：来源：常用算法：说明：供应两种选择。选择“是”时基础连梁上部纵筋连续贯穿中间承台：选择“否”时分别铺入中间承台。影响范圉：基础连梁遇中间支座的纵筋及箍筋计算；24 .多跨基础连梁下部纵筋锚入中间承台：来源：常用算法：说明I供应两种选择。选择“是”时基础连梁卜.部纵筋分别铺入中间承台；选择“否”时连续贯穿中间承台。本设置仅针对基础连梁下部通长筋。影响范围：基础连梁遇中间支座的纵筋及籁筋计算；25 .基础连梁在承台内的箍筋间距：来源：常用算法：说明：具体整数。当基础连梁端节点选择按传统计算时，此设置项有效；影响范围：基础连梁于端节点的箍筋计算；26 .卜.部原位标注钢筋做法：来源：常用算法；说明：供应三种选择：遇支座断开（默认选项）：钢筋连续长度大于钢筋搭接定尺长度时就近支座断开；遇支座连续通过：影响范圉：卜部钢筋的计算：从计算设置学平法之四非框架梁的计算设置介绍下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。一、算量基本方法I框架梁的计算包括上部钢筋、下部钢筋、侧面钢筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。一、上部钢筋；1.上通长筋：上通长筋=支座宽-爱护层+弯折+净长+弯折-爱护层GGJ2009,非楼层框架梁的弯折长度取自【直形非框架梁端节点】和【孤形非框架梁端节点】，可依据实际状况调整。2 .支座钢筋:中间支座：支座筋=搭接+支座宽+搭接端支座：支座筋=搭接+支座宽-爱护层+弯折依据原位标注中支座钢筋的位置，nJ计算出上述两种状况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。当左右跨不等时，伸入小跨内负筋的1.取值为计算设置第5项。假如支座钢筋及跨中钢筋相同，软件可以H动连通计算-3 .跨中钢筋：跨中筋=支座宽-爱护层+弯折+净长+支座宽-爱护层+弯折端部弯折的计算同上通长筋。假如原位标注上相邻两跨的跨中钢筋相同，软件可以F1.动连通计算。上部非通长筋及架立筋的搭接长度取计算设置第1项。二、下部钢筋：1 .下通长筋：卜通长筋=支座宽-爱护层+弯折+净长+支座宽-爱护层+弯折端支座的计算同上通长筋。2 .下部钢筋：（1）卜.部钢筋中间支座：卜部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-爱护层+弯折依据原位标
