某小区沥青混凝土路面施工方案设计.doc

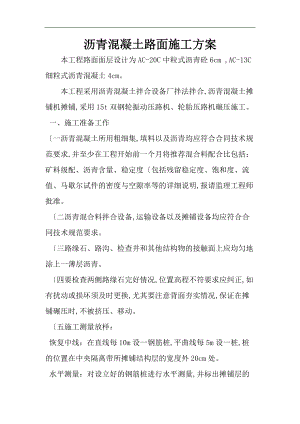

沥青混凝土路面施工方案本工程路面面层设计为AC-20C中粒式沥青砼6cm ,AC-13C细粒式沥青混凝土4cm。本工程采用沥青混凝土拌合设备厂拌法拌合,沥青混凝土摊铺机摊铺,采用15t双钢轮振动压路机、轮胎压路机碾压施工。 一、施工准备工作一沥青混凝土所用粗细集,填料以及沥青均应符合合同技术规范要求,并至少在工程开始前一个月将推荐混合料配合比包括：矿料级配、沥青含量、稳定度包括残留稳定度、饱和度、流值、马歇尔试件的密度与空隙率等的详细说明,报请监理工程师批准。 二沥青混合料拌合设备,运输设备以及摊铺设备均应符合合同技术规范要求。 三路缘石、路沟、检查井和其他结构物的接触面上应均匀地涂上一薄层沥青。 四要检查两侧路缘石完好情况,位置高程不符要求应纠正,如有扰动或损坏须及时更换,尤其要注意背面夯实情况,保证在摊铺碾压时,不被挤压、移动。 五施工测量放样： 恢复中线：在直线每10m设一钢筋桩,平曲线每5m设一桩,桩的位置在中央隔离带所摊铺结构层的宽度外20cm处。 水平测量：对设立好的钢筋桩进行水平测量,并标出摊铺层的设计标高,挂好钢筋,作为摊铺机的自动找平基线。 六沥青材料的准备,沥青材料应先加热,避免局部热过头,并保证按均匀温度把沥青材料源源不断地从贮料罐送到拌合设备内,不应使用正在起泡或加热超过160的沥青胶结料。 七集料准备,集料应加热到不超过170,集料在送进拌和设备时的含水量不应超过1,烘干用的火焰应调节适当,以免烤坏和熏黑集料,干燥滚筒拌合设备出料时混合料含水量不应超过0.5%。 二、拌和及其运输 一拌和 采用德国进口型号为LINT型沥青拌合设备150t/h集中拌合。集料和沥青材料按工地配合比公式规定的用量测定和送进拌和,送入拌合设备里的集料温度应符合规范规定,在拌合设备内及出厂的混合料的温度,应不超过160。 把规定数量的集料和沥青材料送入拌合设备后,须把这两种材料充分拌和直至所有集料颗粒全部裹覆沥青结合料为度,沥青材料也完全分布到整个混合料中。拌和厂拌和的沥青混合料应均匀一致、无花白料、无结团块。 拌好的热拌沥青混合料不立即铺筑时,可放入保温的成品储料仓储存,存储时间不得超过72h,贮料仓无保温设备时,允许的储料时间应以符合摊铺温度要求为准。拌和生产出沥青混合料,应符合批准的工地配合比的要求,并应在目标值的容许偏差范围内,集料目标值的偏差应符合合同技术规范要求。 二沥青混合料运输 沥青混合料的运输采用8t的自卸车运输,从拌合设备向自卸车放料时,为减少粗细集料的离析现象,每卸一斗混合料挪动一下汽车位置,运料时,自卸车用篷布覆盖。 三、摊铺及碾压 一摊铺 1、混合料使用XX产型号为LTU125型自动找平沥青摊铺机最大摊铺宽度12.5m,进行全宽度摊铺和刮平。摊铺机自动找平时,采用所摊铺层的高程靠金属边桩挂钢丝所形成的参考线控制,横坡靠横坡控制器来控制,精度在±0.1%范围。 2、摊铺时,沥青混合料必须缓慢、均匀、连续不间断地摊铺。不得随意变换速度或中途停顿。摊铺机螺旋送料器中的混合料的高度保持不低于送料器高度的23。并保证在摊铺机全宽度断面上不发生离析。 3、混合料的摊铺用国产摊铺机进行,以参考线控制铺筑层标高。 4、上下两层之间的横向接缝应错开50cm以上。 5、在机械不能摊铺及整修的地方,在征得监理工程师同意后可用人工摊铺和整修。 6、在施工安排时,当气温低于10时不安排沥青混合料摊铺作业。 二碾压 1、一旦沥青混合料摊铺整平,并对不规则的表面修整后,立即对其进行全面均匀的压实。 2、初压在混合料摊铺后较高温度下进行,沥青混合料不应低于120,不得产生推移、发裂。采用型号为YZC14的14t双钢轮振动压路机轮宽2.16m碾压,碾压时将驱动轮面向摊铺机,碾压路线及碾压方向不得突然改变,初压两遍。 3、复压要紧接在初压后进行,沥青混合料不得低于90,复压用型号为LY25的轮胎压路机轮宽2.79m、1012T三轮压路机,配合使用,复压遍数为46遍至稳定无显著轮迹为准。4、终压要紧接在复压后进行,沥青混合料不得低于70,采用轮胎压路机碾压24遍,并无轮迹,路面压实成型的终了温度符合规范要求。 5、碾压从外侧开始并在纵向平行于道路中线进行,双轮压路机每次重叠30cm,三轮每次重叠为后轮宽的一半,逐步向内侧碾压过去,用梯队法或接着先铺好的车道摊铺时,应先压纵缝,然后进行常规碾压,在有超高的弯道上,碾压应采用纵向行程平行于中线重叠的办法,由低边向高边进行。碾压时压路机应匀速行驶,不得在新铺混合料上或未碾压成型并未冷却的路段上停留,转弯或急刹车。施工检验人员在碾压过程中,使用核子密度仪来检测密实度,以保证获得要求的最小压实度,开始碾压时的温度控制在不低于120,碾压终了温度控制在不低于70,初压、复压、终压三种不同压实段落接茬设在不同的断面上,横向错开1m以上。 6、为防止压路机碾压过程中沥青混合料沾轮现象发生,可向碾压轮洒少量水、混有极少量洗涤剂的水或其他认可的材料,把碾轮适当保湿。 四、接缝、修边和清场 沥青混合料的摊铺应尽量连续作业,压路机不得驶过新铺混合料的无保护端部,横缝应在前一次行程端部切成,以暴露出铺层的全面。接铺新混合料时,应在上次行程的末端涂刷适量粘层沥青,然后紧贴着先前压好的材料加铺混合料,并注意调置整平板的高度,为碾压留出充分的预留量。相邻两幅及上下层的横向接缝均应错位1m以上。横缝的碾压采用横向碾压后再进行常规碾压。修边切下的材料及其他的废弃沥青混合料均应从路上清除。拟用于本工程的主要施工机械设备一览表序号机械或设备名称型号规格数量国别产地制造年份额定功率KW生产能力备注自有设备1挖掘机ZX200-31XX2005128KW良好2装载机ZL50D1XX150KW良好3自卸汽车8T10XX99KW良好4发电机组2XX250KW良好5安全警示牌<反光>402009良好6安全警示牌402009良好7锯缝机1台良好8灰浆搅拌机200L1台良好9内燃空气压缩机3m3/min租赁设备1伸缩式沥青砼摊铺机9m自动伸缩12拼接式多功能摊铺机12m拼接式13智能型沥青洒布车10T14双钢轮振动式压路机12T2台5胶轮压路机26T2台6双钢轮振动式压路机3T1台7洒水车8T2台8汽车式起重机16T1台工程主要的材料试验、测量、质检仪器设备表序号名称型号数量厂家检定周期检定单位1全站仪BTS-6028CL1XX一年XX2水准仪S32北京一年XX3天平200g 1000g各1上海一年XX4磅秤台1XX一年XX5钢尺50m 5m各2XX一年XX6沥青针入度仪套1天津一年XX7沥青软化点仪套1天津一年XX8沥青延伸段仪套1天津一年XX9砂石筛25-100mm1上海一年XX劳动力安排计划表施工阶段工种及人数按工程施工阶段投入劳动力情况施工准备道路路面竣工验收测量工222泥工442沥青工1102养护工25普工10155管理人员555
