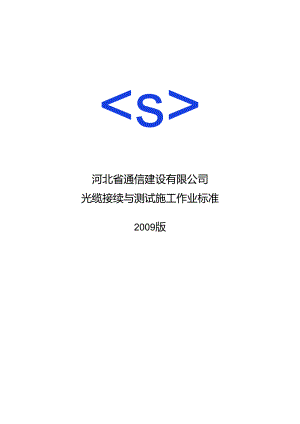

<s>河北省通信建设有限公司光缆接续与测试施工作业标准2009版本标准是公司管理体系的一部分.本标准依据国家、行业规范标准，参照长途通信光缆线路维护手册及光缆通信干线线路工程施工操作规程K光缆线芬员，总结公司在光缆施工中多年积累的阅历，将光缆接续与测试施工中的关键操作步骤、标准、资源配置进行细化、量化、标准化，形成光缆接续与测限施工作业标准。本标准适用于光缆接续与测忒施工，仅限于公司内部运用，与国家、行业规范标准或仪表设备供应商运用说明冲突时，以国家、行业规范标准或仪表设备供应商运用手册为准。通过本标准的运用，旨在达到以下目标：1.有效限制光缆接续质地、成本、工期及生产平安。2.光缆接续管理标准统飞第一部分光缆的接续P5第一节光纤的接续P5一、熔接法P6（一）光纤端面制备P6（二）光纤熔接P7A、熔接机操作留意事项P7B、光纤熔接机基本操作程序P7C、熔接机操作概述P8二、非熔接法P1.O（一）端面制备P1.O（一）接续操作P1.O三、盘纤P1.1.（一）盘纤规则PH（二）盘纤的方法P1.1.（三）特殊状况处理P1.1.其次节光缆的接续和安装P12第三节光缆接续中损耗的形成缘由及其对策P14一、光纤接续引起的损耗P15二、接续过程中其他缘由引起的损耗P15三、解决方案P16第四节光缆接头盒的封装P17一、封装前的打算P17二、光缆接头盒的封装P18三、光缆接头盒的安装P191、立埋光缆接头盒的安装P192、架空光缆接头盒的安装P193、管道光缆接头盒的安装P20其次部分光缆接续小组配备机具仪表P22第三部分OTDR基本障碍测试步骤P24(一)基本障碍测试步骤P24(二)光纤接续的OTDR监测步骤P25第四部分光缆接续施工日常留意事项.P26附表一：光纤衰减系数及偏振模色散系数参考表P27附表二：目测不良接头的状态及处理P28附表三，直埋光缆接头监测装置图P29第一部分光缆的接续光缆接续是光跳施工中工程fit大、技术要求困庶的一道型要工洋.其质量好坏干能影响到光缆戏路的传输痂量和寿命：接续速度也对整个工程的进度造成干脆影响.光纤接拂是光揽接续中的关键环节，它确定整个工程和中继段光特性的成吸。第一节光纤的接绘：仪衣监测或接头报耗测Ift-一、熔接法：（一）光纤断面制备：1、光纤涂覆层的剥除光纤涂粒层的剥除要驾驭“平、稳、快”三字要决。“平”即持纤要平。左手拇指和食指捏紧光纤，使之成水平状，所露长度以5CM为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑“稳”即剥纤前要握得稔。“快”即剥纤要快。剥纤钳应与光纤轴向水平推出，整个过程自然流畅，一挥而就。剥除裸纤长度为3.5CM。2,裸光纤的清洁裸纤的清洁应按卜.面的两步操作第一步：视察光纤剥除部分的涂邀U是否全部剥除，若有残留应重剥。如有极少量不易剥除的涂粒层，可用棉纱布沾适量酒精逐步擦除。其次步：将棉纱布形成平整的条形小块，沾少许酒精（以两指相捏无溢出为宜）折成“V”型.夹住已剥除涂覆履的裸光纤，瞅光纤抽向擦拭,力争一次胜利，一块棉纱布用23次后，要刚好更换，每次要运用的棉纱布的不同位置和层面。这样既可提高棉纱布的利用率，乂防止光纤的二次污染。3、光纤的切割操作人员应经过特地训练,驾驭动作要领和操作规范，首先要清洁切刀和调整切刀位置，切刀的投放要平稳，切割时，动作要自然、平稔，勿重、勿急，避开断纤、斜角、毛刺、裂痕、不良端面的产生。另外学会“弹钢琴”，合理安排和运用自己的右手手指，使之与切刀详细部件相时应、协调，提高切割速度和质量。光纤切割过程应慎防端面污染。热缩套管应在剥除涂置层前穿入，严禁在端面制备后穿入。裸纤的清洁、切割和熔接的时间应紧密连接，不行间隔过长，特殊是已制备的端面切勿放在空气中。移动时要轻拿轻放，防止与其它物擦碰。在接续中应依据环境将切刀“V”型定位槽、压板、刀刃进行清洁，慎防端面污染。（二）光纤熔接A临接机操作留意事项1、熔接机的选择：尽量配备电池容星和精密度合适的熔接设备。要求熔接机性能优良、运行稳定、熔接质量高，且配有密封优良的防生防风罩、大容量蓄电池，相宜各种大里抢修和光缆工程，携带便利。2,设置熔接程序：熔接前依据光纤的材料和类型，设置好最佳预熔主熔电流和时间及光纤送入量等关键参数。熔接过程中还应刚好清洁熔接机“V”里槽、电极、物镜、熔接室等。随时视察熔接中有无气泡、过细、过粗、虚熔、轴向分别等不良现象，留意OTDR跟踪监测结果，刚好分析产生上述不良现象的缘由，实行相应的改进措施。如多次出现虚荣现象，应检查熔接的两根光纤材料、型号是否匹配，切刀和熔接机是否被灰生污染，并检杳电极氧化状况，若均无问题，则应适当提高熔接电流。当熔接机在接续过程中或熔接完成后发生卜.列情景时，应终止光纤接续（1）熔接机进入自动熔接程序后，将进行每根光纤在X场、丫场的光纤切割角度（端面）测量：，即使熔接机对切割角度未提示错误信息，当视察发觉以下光纤端面缺损、毛剌、斜面三种状况时，应按RESETJ键终止光纤接续，重新制备光纤端面。（2）在光纤熔接完成后的熔接检测中，如发觉熔接状态异样，熔接机符显示（粗）、（细）或（气泡）等提示。在此过程中，某个熔接已发生异样没有被熔接机检测到时，建议重新熔接。（3）在光纤熔接完成后的熔接质fit视察检测中，当视察发觉光纤轴心错位、光纤轴心角接、光纤轴心变形（台阶、弯曲入模场直径失配等状况，建议重新熔接。B光纤焙技机基本操作程序熔接操作前应先打算好全部所需用品：光纤切割刀，束管刀，松套钳，次涂覆层剥纤钳,酒精泵（99%酒精）。光纤热缩管、棉棒及脱脱棉或棉纱布。从光缆束管中取出光纤，清洁干净后实施卜.列基本步骤：接通电源后开机检杳/设定熔接条件将热爱护套管穿入需熔接光纤去除光纤涂层清洁光纤切断光纤放置光纤按SET键起先自动熔接检查熔接结果、推定熔接损耗将热爱护套管移至接点）加热补强取出熔接和补强完毕的光纤C焙投机掾作概述（1）打开仪表箱取出熔接机，将其放置于坚实稳定的水平工作台上。打开并取下熔接机上盖，将1.CD监视器固定于合适的位置以便视察.（2）取出剥纤钳、切割刀、电源附件及光纤清洁用品。（3）连接熔接机电源。留意：电源连接前应确定电源种类，当运用沟通电源时应确保电源电压为100-240V,5O-6OHz,在运用发电机时,始终要在接线之前检查发电机的输出电压是否桓定和符合标准，确保沟通电源平安牢制。（4）按动熔接机电源选择开关，启动熔接机，熔接机启动完毕后蜂鸣器提示，屏幕显示“熔接方式菜单”。如屏幕显示其他画面，住友熔接机清按RESET（更位键）。藤仓熔接机在“应用菜单”屏幕下，将光标移至设巴项，按ENT（确认键），进入“熔接方式菜单”。如屏幕太亮太暗，旋转1.CD光明调整旋钮至最佳位身。如葡变更熔接机参数设置，请依据熔接机操作（面板）键盘的功能说明及熔接机辨幕提示下的内容进行选项设置操作。当熔接机的参数设置调整完毕。此时熔接机进入光纤熔接待机状态。（5）按动加热器键，启动热熔器先进行热熔器预热，（6）在确认光纤剥涂及切断前，将热熔爱护加强套管套在被熔接的光纤上.然后用剥纤钳一次性剥除30-4（）MM长的光纤涂粒用酸,有酒精的纱布擦净光纤，去除光纤表面的涂段残留。掀开光纤切割刀光纤压板，把光纤嵌入V型定位槽，轻轻关闭切割刀光纤压板压紧光纤，沿筋头方向推动刀座，将处理好的裸光纤刻笊（注：未打开熔接机防风罩及光纤压板、压脚时不要切断光纤，以防止光纤端面在空气中污染（7）打开熔接机的防风罩及光纤压板、压脚，按卜.光纤切割刀砧座,裸光纤切断，光纤压板弹起，打开光纤压板，提起砧座，从V型槽中取出光纤。一般建议切断长度为14-16MM（注：光纤切断后，无需再次消洁。应马上将切断的光纤放入熔接机V型槽内，操作过程中请勿将光纤端面触及任何部位，以免弄脏或损坏光纤端面）。将制作好满面的光纤嵌入熔接机V型槽，确保裸光纤位于V型槽底部，轻轻将光纤压板放卜压紧光纤，然后放下裸光纤JK脚，使光纤嵌入V型槽中。再以相同方法处理另一根光纤。关闭防风罩，并确认光纤从防风草两曲的缺口中伸出。（8）防风罩关闭好后，监视涔屏幕显示“自动方式”熔接时，按SET钺熔接机起先自动熔接.烙接机高速调整纤芯位置，监视器醉幕显示放大后光纤图像。熔接机自动进行光纤图像检杳、光纤对准及熔接操作，同时显示系列操作瞬间信息提示。光纤间距调整一调整光纤端面间的距离聚焦一调整光纤放大图像焦距清灰一瞬间电弧放电清除光纤端面灰尘光纤端面检查一检杳光纤切断角度及清洁程度画面切换一X、Y画面瞬间互换对芯或对外径一在X和Y画面下对准光纤纤芯或光纤外径电孤放电一裔温熔化光纤端面，推动并进行光纤接续检查一利用高清优度纤芯直视法检查X和Y画面中的熔接结果推定损耗一以百分位显示推定熔接损耗及观测误差。若熔接结果良好，屏幕提示“谙开防风罩”（注：请用OTDR双端测试熔接的实际损耗）。在熔接机自动进行第一号光纤图像检食、光纤对准熔接操作及推定损耗的同时，请制备好其次号光纤左右端面。（9）打开熔接机加热器盖及两端夹具，然后，打开熔接机的防风罩,熔接机自动进行张力测试，合格后打开光纤压板及压脚，取出熔接好一号的光纤，将热爱护套管套在熔接点的中心位置，轻轻拉直光纤，并将其连同热爱护套管放入加热器中心，使光纤及爱护套管进入加热器中。把熔接机加热器盖及两端夹具同时关上，拉动加热器启动键，启动加热器加热。（IO）马上将制作好端面的其次号光纤嵌入熔接机V型槽，轻轻将光纤压板放下压紧光纤，然后放下裸光纤压脚，使光纤嵌入V型槽中。关闭防风罩，并确认光纤从防风罩两侧的缺口中伸出。按SET键熔接机起先其次次自动熔接.加热解加热完毕后，熔接机会发出声音提示。当其次号光纤熔接结果良好，屏幕提示“请开防风罩”时，打开熔接机的防风罩，熔接机自动进行张力测试。然后打开熔接机加热器盖及两端夹具取出加热/补强好的光纤，光纤接续完毕。张力测忒合格后，打开熔接机的光纤压板及压脚.取出熔接好的二号光纤，将热速护套管套在熔接点的中心位置，轻轻拉直光纤，并将其连同爱护套管放入加热器中心，使光纤及爱护套管进入加热潜中。把熔接机加热器筋及两端夹具同时关上，按动加热器启动键，启动加热器加热。进入光纤循环接续过程.二、非熔接法详细操作方法和要求如下：（）端面制备光纤端面制备与熔接法一样，所不同的是不同型号的光纤接线子，光纤的切割长度不同，一般的接线子黑色湍塞切割长度为I2.5MM,白色端塞切劄长度为I4MM.（二）接续操作I清洁压接工具上的胶状体或碎屑，特殊寓意将校对槽擦净.2从包装盒中剥开密封带，东出接线了将其放入压接工具上的固定座内。留意拿接线子不要压其上盖，只能拿住接线子两端。3将制备好的第一根光纤放入接线子。此时应留意，当把250微米光纤接续到900微米光纤上时，应先放250微米的光纤。将光纤推入光纤夹持垫，并把光纤推入接线子直到约有3MM的弯曲为止。4将其次根光纤平直地通过校准槽推入接续孔，当其次根通过全部光纤行程的半时，起先视察第根光纤受阻弯曲的程度。再用第根光纤推顶其次根光纤，直到两根都有5-8MM的弯曲。5按卜压接手柄，直到光纤接线子上盖与木体平齐为止。在按卜压按手柄时，必需用另一只手压住工具面板，防止压接器移动.压按完毕后，把光纤从海绵垫上移动，再从固定座里取出接线子。在压按过程中不要增加额外动作,不要让用接器在工作台上移动。三、盘纤（一）盘纤规则：沿松套管或光缆分支方向为单位进行盘纤，前者适用于全部的接续工程，后者仅适于光缆末端,为一进多Ik分支多为小对数光缆。该规则是每熔接和热缩完一个或几个松隹管内光纤、或一个分支方向光缆内的光线后，盘纤一次。以余留光纤收容盘中光纤街头安放单元为单位盘纤，此规则是依据街头盒内的余留光纤收容盘中每一小安放区域内能够安放的光纤街头数盘进行盘纤。在实际操作中每6芯为盘,极为便利。（一）盘纤的方法：先中间后两边，即先将热缩后的光纤接头逐个放置于固定槽中，然后再处理两侧余纤。优点：有利于爱护光纤接点，避开盘纤可能造成的损害。在光纤余窗收容盘空间小、光纤不易盘绕和固定时，常用此种方法。以一端起光盘纤，即从一侧光纤起先盘起，固定热缩管，然后再处理另一侧余纤优点：可依据一例光纤长度，敏捷选择光纤接头安装位置，便利快捷，可避开出现急弯、小圈现象。（三）特殊状况处理：如个别光纤过长或过短时，可将其放在最终单独盘绕：如有特殊光器件时，可将其另盘处理，且特殊光器件尾纤不行太长，若与一般光纤共盘时，应将其轻置于一般光纤之上，两者之间加装缓冲衬垫，以防挤压造成断纤。实际盘纤过程中，应依据实际状况采纳多种图形盘纤，按余纤长度和余留光纤收容盘空间大小，顺势盘绕,切勿生拉硬拽,应敏捷的采纳圆、椭圆、“S”多种图形盘纤（主要R）=4CM）,尽可能最大限度利用预留空间和有效降低因盘纤带来的附加损耗。其次节光级的接俟和安装光缆接续的工艺流程图接头盒损耗测殳或监测光纤接续常见直埋光箱接续数g考表单位:个/天序号芯数数量112芯以下（含12芯）4224芯以下（含12芯）3336芯以卜.（含12芯）3448芯以上（含12芯）2572芯以上（含12芯）1一、光缆接续预留长度的取定原则光缆接头预留般以设计中的有关规定为接续依据，股光缆预留长度1315米，对于多余的部分可以去掉，假如条件允许，也可以留下作为预留。二、光缆接续的一般步骤通常光缆接续应按以下程序进行：开剥光缆，除去光缆护套（采纳热缩食管爱护时，可预先套上热缩套管）。）清洁，去除光缆内的填充油仔。）捆扎预留好的松套管，清洁纤芯。枪行光纤芯数，进行光纤对号，核对光纤色标，）加强芯接续.）各种协助线对（公务线、限制线、监测线等接续.光纤接续.）光缆护套接续。）光缆接头的安装爱护。光缜接陵步骤概述；（一）在光缆末端先食上塑料密封挡圈，再从光缆末端量起1.6米（抢修1.3米）处用管刀横剖光缆，剖开光缆外护套与金属屏蔽层，进行光缆外护层开剥。在光缆开剥过程中，随时检查光纤有无受到损伤，特殊是开莉到根部，很简堆发生，且不易发觉。开缆操刀作用力要适当、细心、细心、方法正确。（二）、外护层开剥完成后，用光缆PE专用刀从光缆剖开处向光缆末端方向ICM处，横纵开剥，去除PE层，去除松套管缠扎棉线，用清洁纸清除松套管上的石油膏。开除PE层及束管时要留意对光纤的爱护。（三）、将两条光缆加强芯各留下15CM长度，其余部分剪掉。（四）、将光缆用钢箍固定在光缆接头盒支架上，然后固定加强芯，固定要坚固，加强芯余下部分剪掉（五）、把打算好接续的预留松套管预制引入安装光纤余纤收容盘上所须要的长度，其余部分剥除，招剥出的光缆纤芯的油商用清洁纸清洁纤芯，清洁剂不得运用煤油、汽油。将打算好接续的预留松套管固定在光纤余留收容盘上。光纤接续预留长度不得小于80CM.同时安装引出各种监测装置。（六）、将预留好的光纤在接头光纤余留收容盘:上进行光纤的就放路由预制，确定预留光纤长度。接续后的余留光纤长度一般不小于60CM“预制路由的目的，是为减小预留光纤盘放后对PMD值的影晌（光纤扭转、小的曲率半径）。（七）、进行光纤接续和盘纤.（八）、完成光缆护套的连接及光缆接头的爱护.由于光缆接续护套（接头盒）种类较多，接续操作工艺流程分散，光缆护套接续的其他内容，操作人员请参照接头盒安装说明书。第三节光缜接续中损耗的形成缘由及其对策一、光纤接续引起的损耗<-）光纤本征因素造成的固有接续损耗主要源于光纤模场直径不样：光纤芯径失配：纤芯截面不圆：折射率差：纤芯与包层同心度不佳五点；其中影响最大的是模场直径不一样。（一）非本征因素的熔接损耗主要由轴向错位：“折射率差”：轴心（折角）倾斜：端面分别（间隙）；光纤端面不完整：光纤端面不清洁以及接续人员操作水平、操作步骤、熔接机电极清洁程度、熔接参数设置、工作环境清洁程度等其他因素造成。二、接续过程中其他缘由引起的损耗（一）宏弯损耗光纤的曲率半径比光纤直径大的多的弯曲（宏弯）引起的附加损耗：接头盒中光纤的盘留、机庆及设备内尾纤的盘绕等。松套管绑扎到接头盒的容纤盘卡口时.，使松套管出现急弯：其三是光缆上架时金属加强构件与光纤松套管出现上下错位这些因素会引起损耗增大。（二）热缩不良的热熔爱护引起的损耗.缘由主要有，其一是热熔爱护管自身的质量问题，热熔后出现扭曲，产生气泡：其二是熔接机的加热器加热时，加热参数设理不当，造成热熔蔻护管变形或产生气泡：其三是热缩管不干净、有灰尘或沙砾，热络时对接续点有损伤，引起损耗增大。（三）机房、设备内尾纤和光纤跳线绑扎、盘绕不规范,出现交叉缠绕等现象造成损耗.（四）光缆接头盒质量不良，接头盒封装、安装不规范，因外界作用造成接头盒受到损伤等，造成进水而出现辄损。（五）光缆在架设过程中的拉伸变形，接头盒中加固光缆压力太大,熔纤盘中热熔管卡压过紧，熔纤盘中光纤盘绕不规范等引起的损耗，三、解决方案（一）在抢修和维护工作中应选用同一厂家同一型号的光缆，如无,可选用与原光缆特性样的光纤光缆，以求光纤的特性尽显也配，使模场直径对光纤接续损耗的影响降到最低程度.（二）选择阅历丰富训练有亲的接续人员进行接续和测试.接续人员的水平干脆影响接续损耗的大小，接续人员应严格依据光纤熔接工艺流程进行接续，严格限制接头损耗。（三）保证接续环境符合要求严禁在多尘及潮湿的环境中露天操作，光缆接续部位及工具、材料应保持清洁，不得让光纤接头受潮，打算切割的光纤必需消沾，不得有污物。切割后光纤不得在空气中暴露时间过长尤其是在多少潮湿的环境中。接续环境温度过低时，应实行必要的升温措施。（四）制备完善的光纤端面光纤端面的制备是光纤接续最为关键的工序。光纤端面的完善与否是确定光纤接续损耗的重要绥由之二优质的端面应平整.无毛刺、无缺损，且与轴线垂E1.光纤端面的轴线倾角应小于0.3度，呈现一个光滑平整的镜面，目保持清洁，避开灰尘污染。应选用优质的切割刀，并正确运用切割刀切割光纤。裸纤的清洁、切割和熔接应紧密连接，不行间隔过长。移动光纤时要轻拿轻放，防止与其它物件擦碰而损伤光纤端面。（五）正确运用熔接机正确运用熔接机是降低光纤接续损耗的重要保证和关键环节。1、应严格依据熔接机的操作说明和操作流程，正确操作熔接机.2合理放置光纤，将光纤放置到熔接机的V型槽中时，动作要灵巧。这是因为对纤芯直径为IO微米的单模光纤而言，若要熔接损耗小于0.1DB,则光纤轴线的径向偏移要小于0.8纳米。3依据光纤类型正确合理地设置熔接参数（预放电电流、时间及主放电电流、主放电时间等）。4在运用中和运用后应刚好去除熔接机中的灰尘（特殊是夹具、各物镜面和V型槽内的粉尘和光纤碎末）.5熔接机电极的运用寿命-股约2000次，运用时间较长后电极会被氧化，导致放电电流偏大而使熔接损耗值增加。此时可拆下电极,用蘸酒精的医用脱脂袍轻轻擦拭后再装到熔接机上，并放电清洗一次。若多次清洗后放电电流仍偏大，则须重新更换电极。6、熔接过程中时刻运用（OTDR）进行监测（接续损耗=08DB/个），不符合要求的应重新熔接。运用光时域反射仪（OTDR）时，应从两个方向测量接头的损耗，并求出这两个结果的平均值，消退单向OTDR测量的人为因素误差。在整个接续工作中必需严格执行OTDR四道监测程序：（1）熔接过程中对每芯光纤进行实时跟踪监测，检查每个熔接点的质量：（2）每次盘纤后，对所盘光纤进行例检以确定盘纤带来的附加损耗：（3）接续封盒前，对全部光纤进行统测，以查明有无漏测和光纤预留盘间对光纤及接头有无挤压；（4）封盒后，时全部光纤进行最终监测，以检杳封盒是否对光纤有损伤。第四节光缆接头盒的封装一、封装前的打算：I、检杳光缆和接头盘（或接头片）之间的光纤或松食管应伸屣，并整理成束，用胶带或专用胶管爱护好，安置伸展。2,光纤接头片或接头盘段放整齐，用胶带扎牢并固定在接头盒骨架上。3检直光缆其他构件在接头盒内的处置是否符合设计要求,并连接坚固。4、按工艺要求在接头盒内放入防潮剂、接续费任卡片。二、光缆接头盒的封装I、用无水乙醉棉球清洁接头盒湍帽的U型槽,然后在U型槽内嵌入密封胶条，胶条接头处剪成相反的30度角相接，接头点应避开端帽半块的对接维和外护片管的合拢缝。密封股条不得拉伸,否则将密封不严,2、用无水乙醇棉球清洁光缆接头盒外护片管的对缝边槽，然后在槽内嵌入密封胶条，胶条不得拉伸。3、将光缆接头盒外护片管包在接头盒骨架外面，留意片管合拢缝应避开端帽对接和端帽U型槽内密封胶条的对接点。4、用力推紫外护片管两侧，将两块外护片金底紧固板卡入外护片加固筋卡槽内，并用力向外护片管中部推动，用外护片管尽量合拢。将外护片管的紧固钢带穿入两块金属紧固板内侧的卡环内，用专用的收紧器收紧钢带，使两块金属紧固板渐渐靠近，直至两块金属紧固板内端顶住外护片管加固筋上的挡板，此时外护片管对接缝由战在边槽内的密封股条完全密封,外护片管和接头盒端帽由嵌在U型槽内的密封胶条完全密封，光缆接头盒被完全密封。5、外护片管紧固钢带的余特长理。折回收紧的钢带并穿入钢带上的带扣，再用收紧罂收紧，再将钢带折回带扣，砸紧带扣卡口。多余的钢带在金属紧固板上折叠压实，用聚乙烯胶带缠紧.切不行将余长钢带剪除。6、光缆接头盒密封性能的检杳。7、热工式光缆接头盒的封装按相关工艺要求操作，还应留意如下事项:（1）、热工式光缆接头盒密封后，一般不做密封性检查，必需以更严格的操作工艺给与保证。（2）、热缩管加热应匀称，必需从中间向两端进行，热缩后外形美观，无隹糊痕。（3）、热缩后应视环境温度有充分的冷却时间，待光缆和护套肩结合部位且原原有强度时，才能移动光缆接头盒。三、光缆接头盒的安装I直埋光缆接头盒的安装（1）光缆接头盒的埋深应符合施工设计要求。（2）光缆接头盒平放在接头坑底部，接头盒与光缆走向平行。（3）接头盒应按如下要求埋设。接头盒卜面应垫10闻米厚的软土或细沙土,接头盒上面埋上20座米厚的软土或细沙土后，用水泥盖板或铺联爱护.然后坑十回填踏实，回填应而出地面10厘米。（4）接头盒两侧预留光缆的盘放方法A在接头盒一侧盘放B在接头盒两侧盘放，预留光缆长度较长时可在两侧盘放C在接头盒两端盘放，现多采纳这种方式D按施工设计要求盘放预留光缆2架空光缆接头盒的安装吊挂式光缆接头盒的安装（I）接头盒应安装在距杆50-100厘米的位置上安装。（2）接头盒两侧光缆必需作伸缩弯,长150200厘米,垂度2025厘米，伸缩弯在距接头盒15厘米处起先。（3）过杆光缆用聚乙烯管爱护。（4）光缆接头盒、光缆要与吊线固定坚固。（5）预留光缆盘放在临杆上，曲率半径大于光缆外径的IO倍以上或按施工设计要求。杆上固定式光缆接头盒的安装（1）光缆接头盒固定在距吊线50座米处。（2）在杆的两侧同时安装（两个）光缆接头盒固定座架。（3）上杆光缆作聚乙烯管爱护。（4）在距地面250厘米以上安装预留光缆固定架，光缆盘曲曲率半径大于光缆外径的IO倍或按施工设计规定。（5）光缆和光缆接头盒用固定环固定并留意不使光缆接头盒和光缆受过大（W压力。3管道光缆接头盒的安装（IX光缆接头盒在人孔中的安装A安装在人孔壁上。制作专用光缆接头盒托架，光缆接头盒用支架固定。接头盒两侧光缆聚乙烯管爱护，固定卡固定。B安装在电缆托架间。接头盒两（W光缆取乙烯管爱护，接头盒用皮线绑扎与接头盒托架固定，托架可用角钢或塑料半圆托片制成。（2）、预留光缆的盘放方式预留光缆作聚乙烯管爱护。其次部分光缆接续小组配备机具仪表一、光缆开剥工具泯材：序号名称雉位数量备注I剖刀把I2剪刀把I3切割钳把14石油膏消除剂包若干5纤维擦洗纸张若干6钢卷尺把17松套管切割器把18棉纱卷若干二、接头盒组装接续工具:序号名称单位数量备注1钢卷尺把12字螺丝刀把13十字螺丝刀把I4扁嘴钳把15扳手套I6铁锤把17端帽打孔机台1或配套专用工具8剪刀把I9收紧器个I三、光纤熔接接续工具仪表及材料:序号名称单位数量备注1光纤熔接机台I2光时域反射仪台I3超声波清洗器台14发电机Zx15稳压器台16裸光纤对纤器台17光纤剥纤钳把28光纤切割钳把29酒精泵个IIO尾纤条若干I1.脱脂棉或纤维纸包若干12牙签包若干13文具用品若干14塑料袋或纸盒若干装光纤断头等弃物四、光缆接头小组人员、工具配符及车辆:序号名称单位数量备注1接续员名32测试人员名13司机名14接续专用车辆15铁锹把26洋镐把17监测标石专用扳手把18专用防雨、防晒、防风帐修套I第三部分OTDR基本测试步骤（一）基本障碍测试步骤1、在给OTDR加电前，应先检查运用的电源电压与仪表运用电压是否相符。2、按“0N/0FF”接通OTDR电源,使OTDR进入自检状态,打开激光器输出口防尘盖,将尾纤的活动连接港与OTDR适配器输出口连接“3、将ODF架光缆线路侧故障纤芯线的尾纤活动连接器插件从法兰盘中拔出，做清洁处理后插入OTDR的光输出口（每连接次都应清洁一次活接头）。4、侍OTDR自检完毕后，按设置菜单键进入设置菜单（在测试前，肯定要查看和检验设置，不正确的设置会使测试结果不精确）：进入测试设置菜单后，依据障碍光缆线路光缆纤芯运用的折射率，在仪表上进行折射率设定：依据障碍光缆线路光缆纤芯运用的波进步行波长设定：依据障碍光缆线路中继段长度5/4至3/2长度设定量程：依据障碍光缆线路长度选择合适的脉宽设定；设定合适的事务门限、平均化处理时间：以便于测试完后进行曲线分析出各种光纤事务。5、按动OTDR“START/ST0P”键激光放射指示灯在仪表前面开如闪耀,表明仪表正在进行测试。6、当平均化处理测试白动完成后，测试曲线结果显示在醉幕上。7、在显示器显示波形上看到两个常用游标A、B标（HP8I47的C标专为测试插入损耗设计的），移动B标移至光纤末端，在B标四周区域内进行末端网线放大，使B标充分接近反射峰的上升沿或衰耗台阶下降前沿。B标所示的光纤长度就是障碍精确距离长度，B标所示的点就是障碍点。8,按事务表/波形转换硬件（软键）可在测试完毕后进行曲线自动分析，将测试事务结果列表显示在屏幕上，末端反射或较大损耗台阶事务结果就是障碍点。（一）光纤接续的OTDR监测步骤1, OTDR测试条件的设区参阅所选仪渊的说明书，并按卜列要求设置测试条件：A、折射率（IOR）：按被测光纤的折射率标称值设置：B,脉冲宽度（PW）：依据监测点的距离,选择合适的脉冲宽度（测量距离长，选择脉冲宽度大）：C,水平轴1格的距离（km/div）：先设置合适位置，如厕时距掰28km位置，选择4kmdiv;当测量接头损耗时扩屣至25011div或50OnVdiV档。D、垂直轴1格的损耗（dB/div）：先设置大一些,处理快些：当测量接头损耗时，改为OSdBMiv或1.OdBZdiv4E、衰减量（ATT）:依据被测量损耗大小和被测光纤同仪器间耦合效果选择合适的衰减值。2、将被测光纤接入OTDR3、测定接头点距离,般对每个接头，测第一条光纤时应采纳250mdiv档测定：在局内远端监测时，测准局内至每个接头位置的距离；在接头点前方作近端监测时，测准至接头点的长度，即被连接光缆前面盘光缆的敷设实际长度（接续后工A、测长必需在光纤熔接前测定，否则不易测准。B、其余光纤接头监测可不必再测长度，但接头位置记号必需置手上述测定的长度上。4、连接损耗的测定A、把标记设定连接点。选择“自动”测定，四个标自动地设定在接头两侧的标准位置上，即可测定该接头的连接损耗。B、当被连接光缆段小于50Om时，“自动”测试，其标“*”可能设定在不正确的位置.，受其它接头影响使测值误差较大，此时应改为“人工”既四个标由人工移动至合适位置，第四部分光缆接续施工日常留意事项1 .在与其它光电缆交越、平行和接近地段（垂直距离）每侧各5米,共10米范围内开挖光缆接头作业坑时，不得由施工队伍开挖，接续项目经理要派专人现场看护。必需由专职队在维护部门的指导、监护卜进行，维护部门不到现场不得擅自处理。2 .特殊地段运用的开挖工具，要进行平安处理：平安员仔细核杳，确保光电缆平安。3 .管道人手孔内接续时，项目经理现场支配专人检查新放光缆与原有光电缆是否有交叉现象，以防缠绕、拉拽造成通信阻断。且施工人员上下人孔要用梯了，不许脚踏托板及原有线缆，不许碰市话电缆的充气嘴了和导气管.4 .施工过程中要加强劳动爱护，防止发生人身事故，要严格执行“关于落实平安制度，强化平安防范措施的通知”（公司关于平安生产的21号文件）中关于平安生产的规章制度，尤其要做好防触电、防监落和防止交通事故的工作。5 .光缆接续完毕后，要做好废弃物的处理工作进行可回收与不行回收的分类处置工作，豆原施工接续前的地容地貌，并结合光缆技术性和工艺性的有关要求，做好收尾工作的5S化管理。附表一：光纤衰减系数及偏振模色散系数参考表表JG652单模光纤光纤类别衰减系数(dB/kin)PMD系数13IOnm1550nm1625nmI31-I625nnG652.A0.50.40.5G652.B0.40.350.40.2G652.C0.30.40.5G652.D0.30.40.2表一.2G655单模光纤光纤类别衰减系数(dB.km)PMD系数I55nmI625nmG655.A().350.5G655.B0.350.4().5G655.C().350.40.2附表二，目测不良接头的状态及处理不良状态缘由分析处理措施痕迹1 .熔接电流太小或时间过短2 .光纤不在电极组中心或电极组错位、电极损耗严峻1 .调整熔接电流2 .调整或更换电极轴偏I.光纤放置偏离2 .光纤端而保斜3 .V型槽内有异物1 .建新放置2 .重新制备端面3 .清洁V型槽球状I.光纤馈送（推动）驱动部件卡住2.光纤间隙太大，电流太大1 .检查驱动部件2 .调整间隙及熔接电流气泡1 .光纤端面不平整2 .光纤端面不清洁1 .重新制备端面2 .端面熔接前应清洗变粗I.光纤馈送推动）过长2.光纤间隙过小1 .调整馈送参数2 .调整间隙参数变细1 .熔接电流过大2 .光纤馈送（推动）过少3 .光纤间隙过大1 .调整熔接电流参数2 .调整馈送参数3 .调整间隙附表三t接头监测装置图咖!：2亶潮!芯飘#（力,3#（10与A.B兑/金JMHMKPSP）差接,2#（植）,4#（拗3与A.BJMI的4H;M芯连接；3.以用GFBIITT*头的WM1.在JwJ标石内M的20Ce,W*I在标百口,和标石铁黄,可，呆用B爱*M可与筑射楣灾.0MO4>IOcn
