光缆线路维护技术培训资料.docx

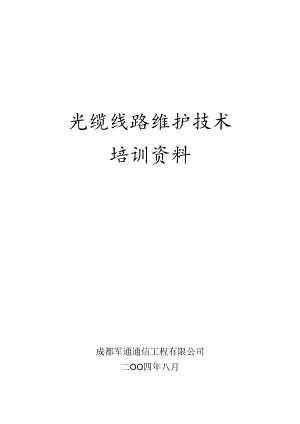

光缆线路维护技术培训资料成都军通通信工程有限公司二OO四年八月书目第一节光纤通信的基本学问4一、移动通信的组成概况二、单模光纤结构参数三、光纤的特性四、菲涅尔反射、瑞利散射五、光纤的色散及产生的缘由第二节光缆及光缆的结构15一、光缆二、光缆的结构三、光缆型号的编制方法第三节光纤特性的测试18一、剪断法测量光纤衰耗二、插入法测量光纤衰耗三、后向散射法四、光纤的接续及接续损耗的测量第四节光缆线路工程及维护有关要求29一、架空光缆二、直埋光缆三、管道光缆维护四、光缆障碍抢修及运用的机具仪表五、光缆线路故障点的精确测试与查找第五节光缆加强芯及金属护套的接续41一、光缆加强芯及金属护套的接续二、直埋光缆监测标石的监测线在测试中的应用第六节地线电阻的测试48附录：“中国移动通信长途光缆线路维护管理规定”和代维合同的有关内容50光缆线路维护技术培训资料第一节光纤通信的基本学问一、移动通信的组成概况1、系统的组成：MSC移动交换中心；BS-基地站：MS移动用户、市话局和电话用户。事实上，现代通信发展到今口，移动、固定电话都成为一个系统,信号传输时都实现光纤化，上图所示的中继线、各基地站之间的连接都采纳光纤光缆传输。2、什么是移动通信？即是指通信双方至少有一方是在移动中进行信息交换的通信方式。如固定点与移动体汽车、轮船、飞机之间，或移动本之间，或人与人和人与移动体之间的通信都属这个范畴。3、移动通信的特点：（1）、用户常常移动；（2）、电波传播条件恶劣；（3）、强干扰状况下工作；（4）、具有多卜勒效应（当运动体达到肯定速度，固定点接收到的载波频率将随运动速度（U）的不同，产生不同的频移，称“多卜勒效应”。1.=Xcos一接收信号载波的波长；O-电波到达时的入射角。4、光纤通信系统是以光为载波，以光纤为传输媒质的通信系统:由光发送、光传输、光接收三个部份组成。5、光纤通信的优缺点：优点是：（1）信息传输量大：（2）无电磁干扰：（3）无短路引起事故；（4）不发生火花；（5）接地设计简单：（6）传输频带宽、传输损失小：（7）线径细、重量轻、有可绕性。其缺点：如要进行光电变换、切断接续技术很困难、光干脆传输电力困难。6、光缆线路维护在移动通信工作中的重要性：从系统图可看出：一个基站BS所覆盖的范围很有限，一般只有2Tkm的半径，但要形成县一市一省一全国一世界的一个浩大通信网的远距离连接，信息的传输都采纳光纤传输，若光纤一旦中断、传输信息也就会中断；对社会效益、党政军民通信及经济效益都会带来重大影响。所以对光缆进行维护，对于保证通信畅通、不出障碍或少出障碍，是维护部门至关重要职责。二、单模光纤结构参数1、光纤材料及光的传输原理：什么是光纤？光纤就是由纯度很高的石英玻璃（SiOJ等光传播损耗小的介质做成的细园柱体。由于细园柱体中的纤芯和包层折射率不同，利用此介质分界面上光的折射现象（光在介质分界面上进行反复全反射）将光封闭在内部而引导到远距离方向的波导。2、光纤的结构尺寸：纤芯宜径=IOumi1.um（匹配型包层）=9um±0.9um（凹陷型包层）包层外径（2D）=125um+3um一次涂敷层外径=250um3、折射率：折射率是表征光学材料的一个重要参数，用n表示。n=c/V式中：C-光在真空中的传播速度V-光在材料中（光纤玻璃）传播速度通信用石英玻璃的折射率约为1.5o包层n2纤芯n1.包层n2图示:纤芯折射率n1.：股n1.=1.46包层折射率n2：一般n2=1.4584,相对折射率差:A是表征纤芯与包层折射率不同程度的参数A=(n1.-112)/n1.«1,用n1.=1.46n2=1.458计算出的A=(1.46-1.458)/1.46=0.001375、数值孔径(NA)：数值孔径是表征一根光纤当光从端面射进来时，接收光能量大小的一个参数，用NA表示。如图示，把受光角2Jnax的一半的正弦定义为光纤的数值孔径NA,即NA=SinOmaXo受光角(2Omax)-表示光从空气中射入光纤端面，为了使光能在光纤中传输，光线入射角必需小于2Omax(否则满意不了全反射条件)，光就能在光纤中传输，所以2。InaX称受光角。对阶跃型光纤的数值孔径为：NA=(nP-n22)n1.(2)1/2如光纤为纯石英玻璃，n1.=1.452,相对折射率差为1%,则NA=O.2,受光角度约24°从立体观点看：2Omax是一个园锥，从光源发出的光只有射入园锥内的光才能在光纤中形成全反射面对前传播，CC1.TT在G651中建议：NA=(0.18-0.28)±0.02。在光纤接续时，若连接二条数值孔径NA不同的光纤，在接续部份光被辐射，会产生接续损耗，两条纤数值孔在相差越大，其损耗越大。6、模场直径：模场宜径表示单模光纤中基模场强在光纤截面内分布的范围。上图示，光在传输中，若在A点将光纤切断，再接触上进行横向错位一点，光功率计测得的光功率损失一点，错位越多损失越大，而得出一条横向错位曲线，当光功率损失到1/e点时的直径为模场直径D。因为e=2.718,所以1/e*0.368SM单模光纤的模场宜径为(9-10)um+10%,运用模场宜径这个参量替代光纤的芯径。7、同心度：是指纤芯的同心与包层同心之间的距离与纤芯口径d的百分比。即d×oo%4Ih指标要求：模场同心度0.5-3Um4-:.?.di(J：目前国内已能达到IUm48、不园度：是指纤芯或包层不是正园而是呈椭园形，最长宜径a(长轴)与最短直径b(短轴)之差与纤芯或包层的标称直径D之比的百分比,即:(a-b)/DX100%单模光纤标准：模场不园度6%T包层不园度2%'4，上述参数在评价光纤接续损耗时是很重要的。9、截止波长：截止波长XC是保证单模传输的必要条件。当传输的光的波长大于入C时，光纤只能传输基模，而其他模的光能向外粕射，不能传输。结构肯定的单模光纤，事实上还有其次个模能以较短的波长传输，截止波长就是能传输这其次个模的最高波长。三、光纤的传输特性1、光纤的损耗波长特性曲线：光纤的主要特性有“传输特性”、“机械特性”和“温度特性”。现仅介绍传输特性中“低损耗光纤的损耗波长特性”：光纤的损耗波长特性曲线（OH根形成的汲取损耗）从波长特性曲线中可以看出：有衰减系数低的“窗口”，即工作窗口，其波长分别是=0.85um.1.31um.1.55UnI三个窗口。2、光纤产生损耗的缘由：可以分为二个方面，一是光纤本身的固有损耗：二是光纤在实际敷设运用过程中产生的附加损耗。具体如下：瑞利散射损耗固有损耗<汲取损耗I波导结构不完善损耗光纤损耗<微弯损耗I附加损耗<弯曲损耗I接续损耗（1）、瑞利散射损耗：光与微粒子相遇时，光向各方向散射现象。光纤在拉丝过程中，从200（）C高温速冷到20C左右，在200OC时产生的密度不匀称和成份组成不规则，将残留在光纤中，产生瑞利散射。（2）、汲取损耗：光纤材料对光能的固有汲取并转换成热能：光纤玻璃中的杂质最大影响是OH根离子成分引起的汲取损耗。（3）、波导不完善引起的损耗：纤芯与包层界面并不是志向的光滑园柱面，有特别微小结构的凸凹现象，如存在着这种不匀称表面，使光纤损耗增加，传输模变成辐射模。（4）、微弯：与波导结构不完善引起的损耗一样，在光纤生产制造出来后光纤侧面受到不匀称压力,使光纤在轴向上发生微米（I（TM）级的弯曲而产生的损耗。（5）、弯曲损耗：是光纤弯曲时所产生的损耗。在弯曲半径较小时，使光纤内的光在纤芯与包层界面上因入射角余角大于临界角余角，使光泄漏到包层而产生的损耗。所以光纤弯曲半径不得小于允许的弯曲半径。（6）、接续损耗：来至二个方面，一是光纤参数不同，如芯径、相对折射率差不同等引起的损耗；二是接续操作不完善，如光纤端面切割不清洁，轴心未对准，纤芯间有间隙等引起的损耗。四、菲涅尔反射、瑞利散射1、菲涅尔反射光经过不同折射率的介质所发生的反射现象叫做菲涅尔反射。常发生在光纤活接头、光纤断裂处、纤芯与空气界面。在光纤入射端、出射端或光纤断裂处，各端面与光纤轴线方面垂宜并呈平面镜状时，反射功率计算为：Pr=（n1-n（1.）（n1+n11）2*P1件：菲涅尔反射功率P,:菲涅尔反射点传输光功率n1.:纤芯折射率（约为1.46）nn:空气折射率（约为1.0）2、瑞利散射我们知道，物质的原子是由原子核和电子构成（光纤也一样），原子、分子中的微小粒子-电子是以某固定频率进行振动的，并能释放出与该振动频率相应波长的光；一旦这些粒子受到具有肯定波长的光的照耀时，若光频率与该粒子固有频率相同，即引起共振，粒子内电子便以该振动频率起先振动，结果该粒子向四面散射出光，入射光的能量被汲取。对于从外部视察的人来说，好像看到光撞到粒子以后向四面八方飞散一样，此现象称光的散射。由独创者瑞利发觉，故命名为瑞利散射。光纤中对于上述的粒子是指：在光纤制造拉丝过程中，从20O(TC高温急剧冷却到20oC室温时，在光纤内产生的密度不匀称性，以及成分组成的微小变更的那些部份。依据光纤目前的制造工艺，瑞利散射是不行避开的。在光纤内所产生的瑞利散射中，只有一小部分沿着与入射光信号传播方向相反的方向返回到入射端，这部分光称为背向瑞利散射光。背向瑞利散射光功率可用下式表示：PR=CdrP/411Pr:背向瑞利散射光功率P：散射点处的传输光功率：光脉冲宽度n1.：纤芯折射率A：光纤相对折射率差C：真空中的光速(3*10s)d.:单位长度光纤的瑞利散射系数五、光纤的色散及产生缘由1、色散：光纤输出端的光脉冲与输入端相比较，波形发生了时间上的展宽，这种现象称为色散。如图示：2、色散产生的缘由：&模式色散：在多模光纤中，各传输模式的传输路径不同，各模式到达出射端的时间不同，引起脉冲展宽的色散称模式色散。单模光纤没有模式色散。b.材料色散：太阳光通过棱镜以后可分成七种不同颜色就是一个证明。在通信中，实际运用的光源并不是志向的单一波长，有肯定波谱线宽。光波的传播速度由下式表示：Vn=Cn式中：C-光在真空中传播速度Vn-光在折射率为n的光纤中传播速度n-光纤折射率光波长不同，折射率n不同，波速Vn将随光波长的不同而变更,到达出射端时将产生时间差，从而引起波形展宽。（C为光在真空中传播速度，为一个定数）。c.波导色散：光纤纤芯与包层折射率差别很小，在界面产生全反射现象进行传播，但有一部分光将会进入包层之内，出现在包层的这部分光与光波长有关，就相当于传输路径长度与光波波长不同而异，具有肯定波谱线宽的光源所发出的光脉冲入射到光纤后，不同光波长的传输路程不完全相同，到达出射端时间不同，从而使脉冲展宽。此称波导色散。各色散大小依次是：模式色散»材料色散波导色散单模光纤只有材料、波导色散，所以色散只确定光纤制造材料和传输光波波长，与维护工作如何没有干脆关系。其次节光缆及光缆的结构I一、光缆：就是由若干光纤纤芯组成的缆线。二、光缆的结构：光缆可分为缆芯、护层及加强元件两部分。、缆芯：缆芯是光缆的主体，结构是否合理对光纤平安运行关系很大，一般应满意：a.裸纤在缆内应处于最佳位置、状态，保证光纤传输性能稳定，有良好机械爱护，不应承受外力影响。b.缆中的金属线对（假如有）应妥当支配，并保证电气性能。c.缆芯中的加强元件应能承受允许的拉力。d缆芯截面应可能小，以降低成本。2、护层及加强元件：光缆护层是由护套和护层构成的多层组合体，护层的作用是进一步爱护光纤，使光纤能适应各种敷设运用场合，如架空、宜埋、管道、河流、室内等。目前光缆护层常用材料有聚乙烯（PE）、铝箔聚乙烯粘接护层（PAP）、双面涂型皱纹钢带（PSP）等。架空、管道光缆常运用PAP护层：直埋光缆常用PSP护层。加强元件：光纤对任何拉伸、压缩、侧压等承受实力很差，因而光缆必设有“加强元件”。目前我国多用层绞式、骨架式两种。三、光缆型号的编制方法：1、型号的构成：由光缆型式的代号和规格的代号构成，用一短横划分开。2、型式:（I）构成：光缆型式由五个部份构成，如下示，各部份均用代（2）分类代号：GY-通信用室（野）外光缆GR-通信用软光缆GJ-通信用室（局）内光缆（3）加强构件代号：无符号一金属加强构件V非金属加强构件G-金属重型加强构件H-非金属重型加强构件（4）派生特征代号：B-扁平形态Z自承式结构T-填充式结构（5）护套的代号：Y-聚乙烯护套V-聚氯脂护套U-聚氨脂护套-铝-聚乙烯粘接护套1.-铝护套G-钢护套Q-铅护套（6）外护层的代号：02-聚氯乙烯套03聚乙烯套20-裸钢带铠装22-钢带铠装聚氯乙烯套23-钢带铠装聚乙烯套例如：GYT23-20D表示为：GY：通信室外用光缆；T：填充式；A：铝-聚乙烯粘接护层;23：钢带铠装聚乙烯套：20D：20芯第三节光纤特性测试在光缆线路维护中，光纤特性测试主要是测量光纤衰耗、后向散射曲线、光纤接头损耗、光纤故障推断等。按CCITT建议G652规定:单模光纤衰减测量的基本方法是剪断法；第一替代方法是后向散射法；其次替代法是插入法、而在实际光缆线路维护测试中主要用后向散射法。一、剪断法测量光纤衰耗：优点是测量结果精确、重复性好：其缺点是人为地剪断2-3m光纤。通常状况，只适用单盘光纤衰减测试，不适用维护上的各项技术测试。1、测量装置图：被测光纤2、测量步骤:上图示：注入系统：可以是50Om长，相对折射率和芯径比被测光纤小的光纤(或用微弯曲法，在测量衰减时，用一个半径为30mm的园柱，将被测光纤在上而绕一周)，光源发出的光通过这段光纤激励后，入射到被测光纤的高阶模就很小，测量的误差可小于005dB°(1)测量时调光源输出的光功率，使末端接收光功率P2为最大,登记P2。(2)保持光源输出功率不变，将光纤离光源2-3m处剪断，再测此时短段光纤输出光功率P1.,记录P1。此时间纤衰减P=P1.-P2(dB)若光纤距离1.KM,则被测光纤的衰耗常数为=P1.(dBKM)测中继段光纤总衰耗时，用2台光功率计，但测量前应对2分光功率计用光源进行校正，以免引起误差。二、插入法测量光纤衰减是不剪断光纤测量光纤衰耗的一种方法，要求测量连接设备精密度高。其重复性、精确度比剪断法差。适用于光缆工程竣工测试和维护中光缆中继段光纤衰减测量。连接器被测光纤连接器测试如上图示:用光源将P1.、P2两台光功率校准后,将P2送到对端。1、将光源P1.在A端测出光源输出功率P1.,保持光源输出功率不变。2、端用连接器将光源(功率不变)送入光纤。3、B端用光功率计P2测出其光功率为P2。被测光纤总衰减为P=P1.-P2若光纤长度为1.,则衰减常数Q=（P1.-P2）/1.测试中，因连接器不清洁等绿由产生连接损耗的不确定性，给测试精确度带来肯定影响。三、后向散射法用后向散射法能测量：光纤断裂点位置、光纤的衰减、光纤的长度、光纤的接头损耗、光纤沿长度的衰减分布。1、光时域反射仪（OTDR）测量原理当探测光脉冲注入光纤后，从光纤沿途返回到入射端的光其物理起因是：（1）纤芯折射率不匹配或不连续（连接器、接头和光纤不匹配处）产生菲涅尔反射。（2）纤芯折射率微观的不匀称性引起瑞利散射。OTDR测试原理图脉冲发生器产生电脉冲驱动激光器发光脉冲，入射到被测光纤，在纤中产生瑞利背向散射和菲涅尔反射光，经过到反射点的距离成正比例延迟时间之后，返Im到入射端；返回来的光信号利用分光镜分别取出后，变成电信号，经放大、平均化处理，馈送到显示器对波形进行测定。dB传输时间（对应距离）OTDR光时域测试仪屏幕上显示的后向散射曲线图图中：大的反射点为菲涅尔反射信号，较匀称的反射信号为瑞利散射信号。2、平均化处理功能：所测量背向散射光特别微弱，需对光纤上某一点背向散射光信号作多次测量，取其数据的平均值作为测定值，这就是平均化处理。平均化处理方式大体分二种：（1）取样积分器的模拟平均方式：由于信号与取样脉冲间布.相关性，而噪声是随机的，信号经过多次取样积分，不断积累增长，使信号平均值能够接近于实际值，而噪声经过多次取样积分后，其平均值越来越小，使信噪比得以提高。（2）模/数（A/D）转换器的数字平均方式：对信号进行高速多点取样，由微机进行平均化处理。依据须要，平均的次数为2“（n=24）o通过平均化处理，可以得清晰曲线。3、后向散射法它是测量光纤数值孔径内返回到光纤注入端的瑞利散射的光功率，在光纤的单端测试。测量光纤衰耗、接头损耗时，通常进行双方向测试取平均值作为光纤衰耗、接头损耗值。由于用OTDR测试时在始端有一盲区，盲区距离100米左右，为了清除盲区对测试精确度的影响在OTDR光输出端接入500-IO（X）米左右假纤再进行测试。（1）被测光纤端面制作：端面应清洁、平滑，并与光纤中心轴相垂直。（2）OTDR仪的调整:折射率、设置测试长度（至少是被测光缆长度的2倍）、脉冲宽度、增益等。脉冲宽，提高信噪比，但距离信号会变模糊；脉冲窄，降低信噪比，但提高了距离信号清晰度。一般测距离长，脉冲用宽点：反之用窄脉冲（一般IUm）。折射率应调到与光纤同，以免测试不精确。（C）光纤输出端菲涅尔反射区当尾端反射区不明显时，游标位置设置不明确，影响测试精确度，此时应对尾端进行端面处理，使之与光纤中心轴相垂宜（最多不超过4度偏差测量光纤衰耗可采纳（在仪表中可以显示出来）：a.两点近似法（TPA法）b.最小平方近似法（1.SA法），一般采纳此法误差小四、光纤的接续及接续损耗的测量1、光纤接续方法：一般分成固定接续和连接器接续两种。（1）固定接续：a.非熔接法：一般可分为V型槽法、套管法、三心固定法等，在光缆线路维护中此法用得较少。b.熔接法：在光缆线路工程施工、维护上基本上用此法。其特点是光纤轴心对准之后，采纳加热光纤的端面使其熔接，是一种热熔接法。目前光纤熔接机都采纳“气体放电加热”方式。在实际运用中，由于光纤端面制作的不完整性和光纤端面压力不匀称性，一次性放电熔接光纤的接头损耗还较大：目前熔接机都采纳“预热熔接法”（即二次放电熔接法）。这种方法是正式放电熔接前,对光纤端而进行预放电、给端面整形、去除灰尘和杂物；使光纤端而压力匀称。从而达到减小接续损耗之目的。在实际接续中，当光纤接好后，经测试接续损耗较大，或视察接头中有气泡等现象；再追加一次放电可能有效。不过再追加放电就不会再起作用了。（2）连接器接续（乂称活接头）连接器是光通信传输、测量等工作中不行缺少的器件：连接器通常由一对插头和协作机构构成；其最重要的技术是定心技术和端面处理技术。定心方式分为调心型和非调心型两种。目前运用的大部分连接器都以非调心为主。连接损耗在03dB以下。常用的有：aFCFC型：b.FCZPC型：c.DIN47256/7型：d.D4型；eV型槽连接器：是一种裸光纤连接器，一般在现场用于两根裸光纤连接，运用便利，连接损耗低，最好的连接损耗可达O2dB左右。为削减菲涅尔反射损耗，在接口处可以运用光纤匹配液。匹配液一般用丙三醇（甘油）、四氯化碳或液态石腊。2、光纤接续的操作方法：操作方法：光纤端面的处理、光纤的接续安装、光纤的熔接、光纤接头的爱护、余纤盘留五个步骤。其中光纤端而的处理是接续的关键。（1）光纤端面处理工具：光纤护套剥除器、光纤松套管切割器、光纤涂层剥除钳、光纤切割器和光纤清洗工具、超声波清洗槽等。<2）光纤端面处理操作步骤：a.剥除光纤的松套管、一、二次涂（被）莅层：b.清洗光纤；C.切割光纤断面：d清洗光纤端面。（3）光缆接头盒性能的要求：a.适应性：b.气闭性和水密性；C.机械性能；d.耐腐蚀耐老化：e.操作的优越性。（4）接头盒内光纤余纤的长度一般应在O8-Im.3、光纤接续损耗产生的缘由：一是两根光纤特性的差异或臼身不完善造成：二是接续外部缘由增大衰耗。光纤接续损耗产生的缘由是：（1）光纤的模场直径不同；（2）光纤的芯径不同：（3）相对折射率差不同；（4）光纤的轴心错位：（5）光纤的间隙:（6）折角：（7）端面倾斜、不完整。缘由分析（1）模场直径不同引起的连接损耗（手册P155）纤芯径9-10Um,偏差不应超过10%,若偏离性太大会增大衰耗，若20%,接头损耗将达02dB（2）轴向错位，仅错位2Um,损耗达0.5dB（3）光纤的间隙过大，会使传导模漏泄而产生损耗，活接头更突出（4）折角：光纤在接续过程中，产生折角，增大损耗（5）光纤端面不完整引起损耗（6）不同相对折射率差引起损耗4、接头损耗的测量：接头损耗测量的方法可分为：（1）在熔接机上纤芯直视监测：（2）用OTDR测试，在工程维护中基本上运用此法，但应进行A、B端双方向测试，将测试值取平均值。（3）本地注入检测法；（4）远端光源光功率监测：即：在发端，接头点、接收端分别放置光源、熔接机、光功率计，据收光功率大小遥控熔接机微调架，此法又须用金属线对才能实现，此法已不用。下面重点讲解并描述用OTDR测试的方法:#最小二乘法测接头的接续损耗（1.SA法）（D在信噪比较差状况下,只要用直线连接S1.S卜R-S2,并且分别用统计学的处理方法，即按可取范围内的多个数据来进行最小二乘法直线近似，就可以求出接续点M处的P-Q光损耗值。这样可将因标记点设定位置不同而造成的测量误差减至最小。（2）日本安立公司MW910C（OTDR）测试实例是：a.置SP1.1.CE/1.OSS键于1.OSSb.调垂直游标于“*”处c.转动旋转柄移动垂直游标，使“火”置于接头阶梯前边缘d.置SP1.ICE/1.OSS健于SP1.ICE处，在接头前后各打上二“*”号，就可显示出接头损耗。0.24dB=1.31mP-=100nsTT=2.5dBIOR=1.4660接续损耗自动测量:a置“*”号在接头阶梯前边缘b.置AUTo/MANUA1.键于AUTo（自动）c.*和*号会自动置于标准位置d.显示接头损耗O.25dB=1.31PmP“=100nsS1.AAUTOTT=2.5dBIOR=1.4660所以安立实际是运用“最小乘法”2、接头损耗需从两个方向测量后取平均值：接头处波形台阶可能向上也可能向下，或没有台阶，这个台阶并非接续损耗，而是两光纤背向散射光功率的差值与实际接头损耗二者之和。第四节光缆线路工程及维护有关要求一般光缆线路工程敷设光缆的方式行架空、直埋、管道等三种形式。其有关标准要求如下：一、架空光缆：1、水泥电杆洞深及拉线洞深表（单位：米）电杆程式一般土硬土坚石水田湿地7m131.21.08m1.51.41.29n1.61.51.4拉线程式7/2.21.31.21.01.47/2.61.41.31.11.57/3.01.61.41.21.62、电杆正直要求：（1）正直：杆根左右偏差不超过5cm：干梢前后左右倾斜：水泥杆不超过1/3杆梢，木杆不超过1/2杆梢。（2）坚固：培土紧实坚固呈馒头形，高10-15cm,宽15-25cm（从杆边算起）。（3）角杆根部应向内角内移：水泥杆半个根径，木杆一个杆径。<4）终端杆杆梢应向导线张力的反侧倾斜一个杆梢左右。（5）避雷线固卡钉或箍线固牢，顶端正直，高出杆顶I0-15cm,接地符合规定。（6）电杆编号应齐全、清晰、正确。编号的原则是：从A-B端：支线光缆由基站一支线基站。3、拉线（I）拉线隔装、程式、股数、距高比等符合规定；（2）位置正确：角杆、一般杆拉线位置偏差不超过±10cm；（3）拉线收紧、无松弛、跳股、各股绞合良好、受力匀称、无攀藤物；（4）拉线上、中、下把缠绕紧密；（5）地锚无锈蚀、培土紧密，绞合拉线地锚出土60±IOcm和-30cm,铁柄地锚出土20-30cm:（6）水泥杆拉线抱箍配套相宜、吻合紧密；（7）拉线程式的选用（轻、中负荷区）：a.转角拉线比吊线程式大一级：转角）60。时，需装两条终端拉,程式比吊线程式大一级；终端顶头拉线一般设7/3.0拉线：b.其他与吊线相同或大一级。（8）防风、防凌拉线要求：防风拉是在宜线每隔500m设双方拉线；防凌拉是每隔100Om设防凌四方拉线。位置在吊线上方10-20cm4、吊线、挂钩：（1）吊线坚固、垂度合格：（2）挂钩匀称、整齐，距离符合规定，误差为±3cm（每挂钩间距50Cm）,电杆两侧第一个挂钩距吊线固定物边域为25cm±2cm.5、光缆的敷设要求：（1）光缆的单盘检验：a.核对单盘光缆的规格、程式和制造长度是否符合订货合同规定或设计要求；b.外观检查；c填充型光缆应检查填充物是否饱满：d打开光缆端头检验时，核对光缆头端别并作标记，一般以红色示A端，绿色示B端：e查出厂合格证和测试记录；f.现场测光纤衰耗常数和光纤长度：g.查金属护套对地绝缘电阻值，应符合出厂要求，一般100（X）MKM：h检验完结应任原光缆端头密封包装和缆盘包装。（2）光缆配盘要求：a.尽量整盘敷设以削减中间接头；b.按设计选用相应的光缆，管道、架空光缆不允许宜埋，直埋光缆可以用管道或架空：c.靠设备侧的第一、二段光缆的长度应尽量大于IKm：d接头点位置应满意：接头点应支配在地势平坦和地质稳固地点，避开水塘、河流、沟渠及道路等：避开交通要道口：e.光缆线路端别以两基站所处位置来确定（设计上已定），东西向线路：东侧为A端，西侧为B端；南北向线路：北侧为A端，南侧为B端。分支基站线路端别应听从主干光缆线路端别（主干基站为A端）。（3）光缆预留：基站设备每侧：1.0-20m（大站可为20-3Om）光缆接头每侧：6-8m架空光缆每50Om一大预留5m（或12m）,作预留支架固定：每20Om一小预留0.2m（或0.5m）,过电杆用PVC管爱护。管道人孔预留：0.5-1.m0（4）接头盒内余留光纤长度:0.8-Imo6、对接头盒的要求：（1）适应性：有直埋、架空、管道等，要求对环境、自然条件有很强适应性；（2）气闭性与防水性：光纤在水中抗张强度明显下降，表面损伤易断裂，增大衰耗。所以要求接头盒有好的气闭和防水性能；（3）有肯定机械强度；（4）耐腐蚀、耐老化性：（5）具有操作的优越性。如重量轻、有可折性、统一性、操作简便等。7、光缆弯曲半径：代维合同规定，障碍处理后光缆弯曲半径应不小于15倍缆径：施工中应大于等于20倍缆径。8、接头盒固定要求：<1）接头盒固定：应落在电杆上或杆旁05-1.m处：（2）接头盒两端应做伸缩弯（具有防水作用，雨水可自行流走,不会向接头盒两端灌入）。具体尺寸如下图示:150-20053100150-2009、“三防”要求：（1）光缆的防护主要指防强电、防雷、防腐蚀的“三防”；（2）防强电、防雷主要措施：a.与电力线交越采纳电力专用爱护管加以爱护，爱护长度超出电力线两端1.-2m：b.在IOKV以上电力交越两侧电杆应装避雷线（含遭过雷击的电杆）：c架空光缆防宙：722吊线可视的光缆的防雷设施，将拉线与吊线电气连通入地，可提高防雷实力，有拉线处均设拉线式地线：d.吊线每隔IKM采纳角钢接地，将强电限制在短范国内：e.接头处金屈构件断开，不作电气连接；f.进入局站内的光缆金属构件均应相互连接，用25m11的铜芯橡皮线,两端各配一个DT-25nn铜鼻子连接到机房总爱护地线排上。g.架空吊线不得终结在基站铁塔上，以防止吊线上雷电影响；必需终结时可用蛋形隔电子阻隔。10、光缆接续损耗的标准：一般按设计要求，因设计单位不同，往往提法各异。代维合同规定：单模光纤的平均接头损耗应不大于OIdB/个。II、架空光缆与地面之间高度要求：架空光缆架设高度架设与踏越地点与线路方向平行与线路方向交越条件时架设高度（m>时架设高度（m）市内街道4.55.5最低线条到地面秩路37.5最低线条到地面马路35.5以低践条到地面土路（大车遒）34.5最低坡条到地面0.6以低践条到屋件（尖顶房）1.5最低线条到屋顶（平丁兔房）通航河流I最低线条到最高水位时的槌顶不通航河流I以低线条到最高水位时的水面其他通信导线1.最低线条到另一杆路最高线条间垂U.O直距商注：其他要求查有关资料二、直埋光缆维护1、光缆埋深要求:一般土：1.2m半石质土、市区人行道：叁1.Om全石质、泥沙、农田排水沟：0.8m2、标石设置：（1）设置位置：光缆接头、转弯点、光缆特殊预留点、排流线起止点、同沟敷设缆起止点、与其他缆交越点、穿越障碍物点和宜线段每隔Io（M50m应设一般标石；接头处设监测标石。（2）光缆标石一般应埋在光缆的正上方：（3）标石编号应依据传输方向，由A端向B端排列；一般以中继段为单位独立编号：（4）标石埋深60cm,出土40cm,允许偏差±5cm：（5）处理后的障碍点应增设标石，并绘入维护图。其他具体请查阅有关资料。三、管道光缆维护：1、定期检查人孔：托架、托板是否完好、标记是否清晰醒目、光缆外护层及接头盒有无腐蚀、损坏或变形；发觉问题刚好处理。2、定期检查人孔内走线排列是否整齐、预留缆、接头盒固定是否牢匏。3、发觉管道或人孔沉陷、破损及井盖丢失等状况，刚好实行措施修复。4、清除人孔内缆上污垢、抽除人孔积水。具体请详见有关资料。四、光缆线路障碍抢修及运用的机具仪表:1、光缆障碍抢修过程：请详见抢修流程图。其主要过程是：（1）障碍发生移动公司通知线路代维中心，中心派出抢修队（测试组到基站测光缆障碍点，另一组到障碍现场抢修）：中心同时与基站代维联系到基站协作测试；同时通知巡线员到现场查找障碍点，帮助抢修。（2）进行障碍抢修，并进行光纤传输特性和接续耗的监测。（3）抢修好后报移动公司网络部，验证障碍抢修已复原通信，并进行中继段光纤传输特性测试。（4）清理障碍抢修现场，结束。2、抢修过程中所用机具、仪表：（1）仪表：OTDR测试仪及假纤等配套设备、万用电表等：（2）机具：光纤熔接机及配套工具；发电机及电源线、照明设备等：抢修现场必配的工作雨伞、工作台等配套工具：架空光缆带上杆工具；管道光缆带开井盖工具、抽水机等；直埋带开挖工具等；（3）车辆及备用光缆、接头盒等抢修器材。光缆线路障碍抢修流程图五、光缆线路故障点的精确测试与态找当光缆线路发生障碍后，要快速、精确地找出障碍点，必须要做到：精确地测量、精确地换算，查对原始技术资料。1、精确地测量：正确地设置“折射率”：依据OTDR测试原理，屏幕上显示光纤长度1.=CT2n1.式中：C-光在光纤中的传播速度（定值）T-菲涅尔反射信号返回时间111-光纤折射率从式中可看出：设置不同的n1.值，其光纤长度1.值将随n1.值的不同而不同。所以n1.的设置应与原始资料设定的n1.相同。若n1.设置相差0.01,测出IOKM长度误差为68m02、精确的换算:因实际测出光纤长度1.歼W光缆长度1.助W路面长度（或杆路长度）1.路，其中主要考虑：（1）光缆每处接头留有充分的余量：要求架空光缆接头预留二侧各6-8m,基站预留10-30m,架空光缆的大小预留等，每个人孔预留1.-2n（或更多）。（2）光纤在光缆成型时有绞缩率，有余量。一般古典式成缆绞缩率为5%.束管式绞缩率为3%。束管后再成绩的绞缩率为8%o在实际工作中，用一段光缆（其缆长度可查尺码得出），用OTDR测出光纤长度，可以求出纤芯在光缆中的绞缩率。就可以作为同型光缆的参考数据。3、查对原始技术资料：（1）工程竣工资料（2）维护图资料因工程竣工资料往往误差较大，特殊是光缆经过障碍抢修，增加光缆、接头、迁改等绿由，误差更大。所以要求绘制维护图，并至少每年对维护护图进行一次修改。只要做到上述三点，测量、找寻光缆故障点是能做到又快又准，从而缩短障碍时长。六、后向散射法测试中的幻峰现象：1、幻峰出现的缘由：用后向散射法测试时，常发觉屏幕上显示的后向散射曲线有间断现象，间断点的上方出现斑点，这种现象称幻峰。是假想峰值，肯定程度上影响光纤测试精确度。其缘由是：大的菲涅尔反射（菲涅尔反射信号比后向散射信号高出30Db）引起的二次反射或是由于菲涅尔反射点与测试距离范围之间的关系而引起。2、对光纤测试的影响：（1）幻峰出现使光纤故障点定位测试时，常把幻峰当作故障点:（2）使后向散射曲线失真；（3）对采纳最小平方法测量光纤接续损耗影响较大。3、幻峰的消退和避开：在同一间距上，若出现一个或多个菲涅尔反射，则大的为反射点实峰，其余的为幻峰。消退方法是：若由连接器引起，应调整连接器使之出现反射最小:选择长于被测光纤2倍的测试距离范围：最小平方法测光纤接头损耗时，要避开*1、*2、*3、*4等符号之间包含幻峰或改用两点法测试等。第五节光缆加强芯及金属护套的接续一、光缆加强芯及金属护套的接续1、加强芯和金属护套的种类及特点（1）加强芯：分金属型和非金属型两类八a单芯b多股统合化学纤维（如FRP玻璃纤维增加限料、为纶纤维等）（2）金属护套：种类许多，最常用PAP护套（铝塑粘接护套）,埋式光缆一般在PAP基础上再加钢带铠装。另外还有铝、铝护套和钢丝铠装等。金属加强芯和金属护套处理采纳两种方式：a.光缆接头处加强芯和护套电气上分别相连接。b.光缆接头处加强芯和护套电气上互不相连接。如何确定，由设计而定。往往都采纳加强芯、护套均作绝缘处理,电气上相互分开。2、光缆接头监测线与监测标石的连接为了刚好驾驭处理光缆金属护套损伤或接头进水故障，必需定期或不定期测试金属护套对地及接头盒对地绝缘状况。
