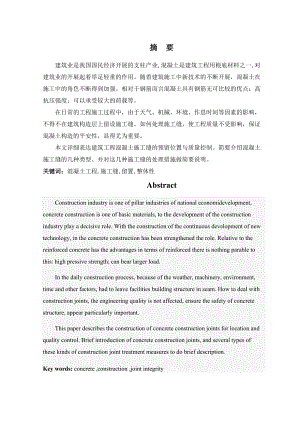

摘 要建筑业是我国国民经济开展的支柱产业,混凝土是建筑工程用根底材料之一,对建筑业的开展起着举足轻重的作用。随着建筑施工中新技术的不断开展，混凝土在施工中的角色不断得到加强。相对于钢筋而言混凝土具有钢筋无可比较的优点：高抗压强度；可以承受较大的荷载等。在日常的工程施工过程中，由于天气、机械、环境、作息时间等因素的影响，不得不在建筑构造层上留设施工缝。如何处理施工缝，使工程质量不受影响，保证混凝土构造的平安性，显得尤为重要。本文详细表达建筑工程混凝土施工缝的预留位置与质量控制。简要介绍混凝土施工缝的几种类型、并对这几种施工缝的处理措施做简要说明。关键词：混凝土工程,施工缝,留置,整体性AbstractConstruction industry is one of pillar industries of national economidevelopment, concrete construction is one of basic materials, to the development of the construction industry play a decisive role. With the construction of the continuous development of new technology, in the concrete construction has been strengthened the role. Relative to the reinforced concrete has the advantages in terms of reinforced there is nothing parable to this: high pressive strength; can bear larger load.In the daily construction process, because of the weather, machinery, environment, time and other factors, had to leave facilities building structure in seam. How to deal with construction joints, the engineering quality is not affected, ensure the safety of concrete structure, appear particularly important.This paper describes the construction of concrete construction joints for location and quality control. Brief introduction of concrete construction joints, and several types of these kinds of construction joint treatment measures to do brief description.Key words: concrete ,construction ,joint integrity目录1 引言12 混凝土施工缝根本理论知识12.1混凝土施工缝的定义12.2混凝土施工缝几种形1施工缝的分类1施工缝插筋长度、间距2水池施工缝2动力设备的施工缝23 浅谈施工缝的留置23.1施工缝留置的影响23.2浅谈施工缝能否留置2第一种不宜留置的情况2第二种不宜留置的情况33.2标准对施工缝留置及处理要求43.3施工缝的改良4施工缝的改良方法及理论依据44施工缝的留置位置54.1一般混凝土构造施工缝设置5具体留置位置分为以下几种情况54.2设备根底施工缝设置5主要分为以下几种情况55 施工缝在施工过程中出现问题的种类及产生原因65.1施工缝位置留设不当65.2施工时处理不妥6处理不妥的原因65.3预防施工缝在施工过程中出现问题的措施6严格控制施工缝的留设位置7处理施工缝在施工过程中出现问题的措施76 结语8参考文献9致谢101 引言在日常的工程施工过程中，由于天气、机械、环境、作息时间等因素的影响，不得不在建筑构造层上留设施工缝。如何处理施工缝，使工程质量不受影响，保证混凝土构造的平安性，显得尤为重要。混凝土浇筑时，为了保证其整体性良好，每个构造构件最好一次浇筑完毕，中间不停歇。如果因构件混凝土量大，中间需要停歇，则停歇的时间应尽量缩短，应在前层混凝土凝结前将次层混凝土浇捣完毕。标准规定一般停歇时间不得超过2小时，否则，应当待混凝土抗压强度不低12千克每平方厘米时，才能继续浇捣。因为混凝土拌和物中的水和水泥经拌和后2小时开场初凝，但还不具备强度，如继续浇捣会使已浇捣好的混凝土因受震动而破坏凝结作用，所以必须待混凝土能够抵抗外来震动时，允许继续浇捣，这时两层混凝土之间就产生了施工缝。建筑物的构件混凝土工作量都比较大，一次浇筑的时机不多，特别是根底与上部构造一般都分两次浇筑，即先浇筑根底混凝土，然后在根底上支模再浇筑上部构造混凝土。因模板工作量大，支模时间较长，有的长达2天。这样两次浇筑的混凝土之间就产生了施工缝，如不加处理，势必影响根底与上部构造的整体性和防渗性。因此，施工标准规定：对施工缝应认真处理。本人参考资料及结合实际工程混凝土施工的质量控制经历，就搞好混凝土施工缝预留位置论述如下2 混凝土施工缝根本理论知识2.1混凝土施工缝的定义施工缝：因施工组织需要而在各施工单元分区间留设的缝。 施工缝并不是一种真实存在的“缝，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。2.2混凝土施工缝几种形2.2.1施工缝的分类一般构造的施工缝，可做成企口缝、上下缝、平缝等几种形式。上下不同的施工缝应做成台阶式。施工缝插筋长度、间距垂直施工缝应补插钢筋，钢筋一般为直径1216mm、长度500600mm、间距500mm。台阶式施工缝的垂直面也应补插钢筋。水池施工缝水池施工缝宜增设止水钢板,止水钢板一般为厚23mm,宽400mm。钢板之间连接宜按不少于200mm搭接,焊接时应作密封焊。动力设备的施工缝动力设备的施工缝一般做成平缝，但平缝面积中部的1/2应做成高100mm的台阶，并宜按垂直补缀插钢筋。3 浅谈施工缝的留置3.1施工缝留置的影响施工缝的留置会影响混凝土的整体性，并能使混凝土强度降低，是混凝土构造的薄弱环节，为此施工缝的留置必须严格遵守设计要求和标准规定。3.2浅谈施工缝能否留置施工标准中规定的“柱应留水平缝、梁板墙应留垂直缝比较片面，没有对混凝土构件作出统一规定，例如，混凝土楼梯如果说留水平缝或垂直缝都是不适宜的。应规定为：使施工缝接缝面与构造的纵向轴线垂直。第一种不宜留置的情况1、对于大体积混凝土，由于浇注数量大，整体性要求高，一般不应留施工缝。2、混凝土条行根底和独立柱根底也应一次浇注完毕，不宜留施工缝。3、承受动力作用的设备根底，一般不应留置施工缝。如设计没有规定，而施工时又必须分段浇注混凝土时，应先征得设计单位同意，并符合施工标准要求方可设置。但在同一设备机座的地脚螺栓之间，在重要机座之下和用轴连接传动的设备机座之间不得留置垂直缝。4、根底的薄壁或悬壁部位以及被孔洞削弱部位不应留置施工缝。5、施工标准规定：“和板连成整体的大断面梁，施工缝应留置在板底面以下20-30mm，当板下有梁托时，留在梁托下部。大断面梁， 没有具体规定端面尺寸，一般认为和板连成整体的梁应和板同时浇注，只有当梁的高度大于1m时，才允许将梁单独浇注并按标准规定留置施工缝。6、对简支梁作受力分析，在荷载作用下跨中的剪力较小，施工也比较方便，施工缝应留置在跨度中间1/3的范围内。7、浇注圈梁时，由于砖墙的十字、丁字、转角墙垛、门窗洞、预留洞的上部以及圈梁与其他混凝土构件交接处如带有雨蓬、阳台、天沟板等的圈梁属于薄弱环节或关键部位，都应连续浇注混凝土，除此之外的部位均可留置施工缝。8、楼梯的混凝土宜连续浇注。假设为多层楼梯，且上一层为现浇楼板而又未浇注时，可留置施工缝；按照标准应留置在楼梯段中间的1/3部位，但传统施工留置在向上3步处如图一。个人倾向于留置在向上3步处做法，好处是更有利于模板位置控制，有利于施工缝处混凝土振捣密实和施工缝质量控制。留置在梯段中间时，理论上是剪力较小，但施工时施工缝质量不好控制，二次支模时容易产生已浇筑部位形成短时“悬挑，反而不利于构件的质量控制。图一9、雨蓬由于浇注量少且属于悬臂构件，应一次浇注混凝土完毕，不能留施工缝。第二种不宜留置的情况有分阶的独立柱根底各阶应连续施工、各阶之间制止留水平施工缝。1、在独立根底假设分3阶，从底往上分别是1、2、3阶，其厚度分别是h1、h2、h3设计计算时，依据有关计算理论确定每阶的计算高度时是这样考虑的：第3阶厚度=h3、第2阶厚度=h3+h2、第1阶厚度=h1+h2+h3。2、设计受力计算、冲切验算、独立根底底板的配钢筋计算都是按这个方法确定的厚度高度去设计。如果施工时，每阶之间留水平施工缝，他们互相之间就不是一个相对匀质的构造体、够不成一个整体，构造抵御荷载的能力就会大打折扣，甚至由于各阶互相别离，很早就被破坏退出工作，受力达不到设计要求最终形成构造平安事故。你说各阶分开施工留施工缝的危害有多大！3、因此，在独立柱根底施工时三阶要连续施工，安装柱基模板时第1阶模板直接放置在砼垫层上、其他两阶第2、3阶采用吊模，浇筑混凝土时必须同时三阶一次性连续施工、保证混凝土初凝前浇筑并振动完毕、制止各阶之间留水平施工缝。3.2标准对施工缝留置及处理要求为使混凝土构造具有较好的整体性，混凝土的浇注应连续进展。假设因时间或人工、环境等的原因不能连续进展浇注，且中间的停歇时间有可能超过混凝土的初凝，则应在混凝土浇注前确定在适当位置留设施工缝。施工缝就是指先浇混凝土已凝结硬化，再继续浇注混凝土的新旧混凝土间的结合面，它是构造的薄弱部位，因而宜留在构造受剪力较小且便于施工的部位。3.3施工缝的改良施工缝的改良方法及理论依据1、在浇注下层柱子时，待混凝土初凝后用人工方法使柱子上外表呈现锯齿状，根据混凝土粗骨料粒径大小一般为24cm，锯齿深度为粘结面老混凝土最大骨料粒径的1/41/2；切槽的平均宽度为粘结面老混凝土最大骨料粒径的11.5倍。此法的最大优点是便于控制施工质量，使粘结面上的粗糙度具有良好的均匀性。这样既避开了凿毛，防止伤及老混凝土构造，又实现了接续面的粗糙，且容易控制质量标准，在接续时只用剥离松动的粗骨料。 2、为了减少节点区薄弱界面数量，应在节点区二侧把梁断开浇注，有利于提高柱子混凝土的抗剪能力，延缓柱子斜裂缝的出现。同时也符合抗震要求的强柱弱梁原则，延缓柱子屈服的时间。因而使节点区同上层柱子构成整体。 3、有条件时可以应用界面剂比方减缩剂，已有实验及理论分析说明减缩剂比膨胀剂好，由于经济及其他原因，实际工程施工中在小面积施工缝中很少使用界面剂，从大多数现行施工来看，应考虑改良并控制界面砂浆的应用。根据已有实验结论及理论分析，应用同柱子水灰比一样的素水泥浆做界面剂。 4、根据施工经历，由于节点部位梁柱钢筋穿插通过及箍筋加密，锚固等因素使得节点部位钢筋稠密，难以施工，因此建议使用小直径震动棒比方50棒振捣节点部位，这样不容易伤及老混凝土构造，且容易控制振捣质量，尽量减少泌水量，改善结合面的微细观构造，有利于提高施工缝的粘结强度。4施工缝的留置位置4.1一般混凝土构造施工缝设置为了施工方便留设的缝隙，但是不影响构件的构造性。设置原则是在构件的剪力较小的位置。墙、柱：一般早部位以上30cm处，或柱头位置。梁：一般在跨中三分之一范围内。具体情况还要按照设置原则具体分析，留在适于施工、不影响构件受力的部位。具体留置位置分为以下几种情况1、 柱子留置在根底的顶面，梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。2、 和板连成整体的大断面梁，留置在板底面以下2030mm处。当板下有梁托时，留在梁托下部。3、 单向板，留置在平行于板的短边的任何位置。4、 有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度的中间三分之一范围内。5、 留置在门洞口过梁跨中1/3范围内，也可留在纵横墙的交接处。6、 双向受力楼板、大体积混凝土构造、拱、穹拱、薄壳、斗仓、多层刚架及其他构造复杂的工程，施工缝的位置应按设计要求留置。7、 一般设备地坑及水池，施工缝可留在坑池壁上，据坑池底混凝土面3050cm的范围内。8、楼梯上的施工缝应留在踏步板的1/3处。4.2设备根底施工缝设置主要分为以下几种情况1、承受动力作用的设备根底，不应留施工缝；当必须留施工缝时，应征得设计单位同意。一般只在根底地板与上部构造间留一道施工缝。2、在设备根底的地脚螺栓范围内，留置水平施工缝时，与地脚螺栓底端距离应大于150mm。直径小于30mm的地脚螺栓，水平施工缝可以留在不小于地脚螺栓埋入混凝土局部总长度的四分之三处。3、设备根底垂直施工缝的留置，其地脚螺栓中心线间的距离不得小于250mm，并不小于5倍螺栓直径。5 施工缝在施工过程中出现问题的种类及产生原因从以往接触的一些工程中, 由于施工缝而引发的施工质量问题主要有两大类: 一是施工缝位置留设不当; 二是施工时对施工缝的处理不妥。5.1施工缝位置留设不当施工缝留设时没有按照标准要求设置在受力较小处, 例如把施工缝留在混凝土底板上或在墙上留垂直施工缝, 或者将施工缝设置在对于施工来说很不方便或很难实现的地方, 例如紧贴根底梁顶设置而采用钢板止水带时, 由于与梁箍筋位置发生冲突很难放置。5.2施工时处理不妥处理不妥的原因这是施工缝引发的主要和较常见的施工质量问题, 引起的原因有以下几点:1、 混凝土面没有凿毛, 残渣没有冲洗干净, 使新旧混凝土结合不牢。 2、在支模和绑扎钢筋过程中, 锯末、铁钉等杂物掉入缝内没有及时去除掉, 浇筑上层混凝土后, 在新旧混凝土之间形成夹层。 3、浇筑上层混凝土时, 没有先在施工缝处铺一层水泥砂浆, 上下层混凝土不能结实黏结。 4、施工缝没有安装止水带。 5、下料方法不当, 使骨料集中于施工缝处。 6、 混凝土墙体薄弱, 钢筋过密, 振捣困难, 混凝土不密实。 7、 没有采用补偿收缩混凝土, 造成接茬部位产生收缩裂缝。 8、施工缝的接缝形式选取不当。 5.3预防施工缝在施工过程中出现问题的措施设置施工缝应该严格按照标准规定, 认真对待, 防止位置不当或处理不好而引发质量事故, 以确保构造平安及使用寿命, 主要从以下几方面入手。 严格控制施工缝的留设位置施工缝的位置应设置在构造受剪力较小和便于施工的部位, 且应符合以下规定: 柱应留水平缝, 梁、板、墙应留垂直缝。具体留置位置如4所述。5.3.2处理施工缝在施工过程中出现问题的措施1、在施工缝处继续浇筑混凝土时，已浇筑的混凝土抗压强度不应小于1.2N/mm2。混凝土到达1.2N/mm2的时间，可参见下表。同时，必须对施工缝进展处理。2、在已硬化的混凝土外表上继续浇筑混凝土前，应去除垃圾、水泥薄膜、外表上松动砂石和软弱混凝土层，同时还应加以凿毛，用水冲洗干净并充分湿润，一般不宜少于24h，残留在混凝土外表的积水应予去除。3、施工缝位置附近回弯钢筋时，应防止钢筋周围的混凝土松动或损坏。钢筋殇油污、水泥砂浆及浮锈等杂物应清理干净。4、在浇筑混凝土前，水平施工缝应先铺上1015mm厚的砂浆一层，其配合比与混凝土中的砂浆一样，或浇注上层混凝土前先铺一层50cm厚半石混凝土，以使新旧混凝土结合良好5、设备根底施工缝上继续浇筑混凝土前，应对地脚螺栓进展一次观测校正。6、水池止水带部位更应慎重处理，严防漏水。基层一定要清理干净，杜绝损伤止水带。7、施工缝处的混凝土要振捣密实，同时加强养护。6 结语最后强调一点，要想保证混凝土的质量，除了上述考前须知外，人的质量意识也是很重要的。人是指直接参与施工的组织者、指挥者和操作者。人作为控制的对象，是要防止产生失误；作为控制的动力，是要充分调动人的积极性，发挥人的主导作用。为此，除了加强政治思想教育、劳动纪律教育、职业道德教育、专业技术培训、健全岗位责任制外，还需要根据工程特点，从确保质量出发，人的技术水平，人的心理行为，人的错误行为等方面来控制人的使用。制止无技术资质的人员上岗操作；对不懂装懂，图省事、碰运气，有意违章的行为必须及时制止。“百年大计，质量第一这一指导思想要求人们重视工程质量。设计单位、监理单位、施工单位都要重视。施工单位对施工的各个环节进展严格的控制，建立健全质量管理体系和规章制度，质量监视机构，对施工中的主要原材料，诸如钢材，水泥粉煤等都要经过严格的检测，凡不合格品，一律不得用于工程，混凝土拌和物不合格，一律不得入仓，以确保工程的质量。试验，质控各部门要根本覆盖所有质控点，不但对原材料的生产，进货，存放等各个环节进展了质量检测，且把现场混凝土质量控制作为重点。为保证混凝土质量而运做的所有生产单位和专职职能部门，都是一个有机的统一的整体，试验室通过对每一个质控点的检测分析，及时把各种信息反应给有关部门，发现一个问题，解决一个问题，使生产过程始终处于控制状态。为了切实解决问题，还从技术措施和管理制度约束有关部门和人员。总之，要用人的质量保证混凝土的质量。参考文献1蒋耿，浅谈建筑混凝土施工质量的监控J.科技风.2021，14.2叶可明.*建筑施工新技术.J.，1999.3*荣年,*欣磊.工程构造裂缝控制“王铁梦法应用事例集M.:,2005.4何星华,高小旺.建筑工程裂缝防治指南M.:,2005.5韩素芳,耿维恕.钢筋混泥土构造裂缝控制指南M.:化学工业,2005,12.6过镇海,时旭东.钢筋混凝土原理和分析M.:清华大学,2003,5.7曲德仁.混凝土质量控制M.:中国工业,2003.8鞠丽艳.混凝土裂缝抑制措施的研究进展M. :清华大学，2002. 5. 9郭仕万，肖欣，赵和平.混凝土施工中的裂缝控制M.:中国农业，2000.11. 10鞠丽艳，*雄.混凝土裂缝防治的两种新方法M. :，2002.
