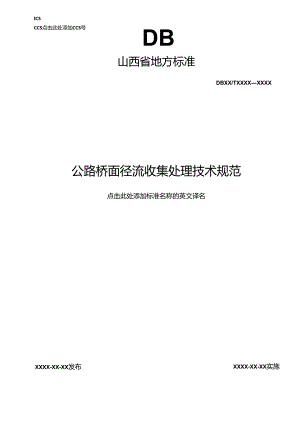

ICSCCS点击此处添加CCS号DB山西省地方标准DBXX/TXXXXXXXX公路桥面径流收集处理技术规范点击此处添加标准名称的英文译名XXXX-XX-XX发布XXXX-XX-XX实施山西省市场监督管理局发布目次前*111范用12规范性引用文件13术语和定义14基本要求25设计26施工67运行维护8附录A（资料性桥面径流收集处理系统巡变记录表9参考文献10It-Jk-刖三本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草.本文件由山西省交通运输厅提出、组税实施和监督依杏。山西省市场监督局对标准的组僧实施情况进行监督检查.本文件由山西省交通运输标准化技术委员会归口.本文件起草单位：山西籽交普利民环保新材料科技电限公司、山西省交过环境保妒中心站（有限公司、北京和众大成环保科技有限公司。本文件主要起草人：常轶深、田俊琴、刘国伟、赵兵、r一哲、康姣姣、齐靖冰、李沛沛、王丰、贾彤、任自选、杨文涛、陈斌、杨继勇、武显亮、贺胜义.公路桥面径流收集处理技术规范1葩困本文件规定了桥面径流收集处理技术的术语和定义、基本要求、设计、施工、运行维护.本文件适用于公路新建、改建、养护工程设置的桥面径流收集处理项目.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中.注日期的引用文件.仅该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本（包括所有的修改单适用于本文件。GB3838地表水环境质琏标准GB5081农田潴澈水质标准GB50014室外排水设计标准GB/T50016工业建筑防腐蚀设计标准GB/T50212建筑防腐蚀工程施工规范JTGBO1.公路环境保护设计规范JTG/TD33公路排水设计规范HJ338饮用水水源保护区划分技术规范HJ/T433饮用水水源保护区标志技术要求DB14/1928污水综合排放标准3术语和定义下列术语和定义适用于本文件.11初期污染雨水指降雨初期桥面产生的雨水，因轮胎睢撩脱落橡胶、汽车尾气、车辆滴漏油等污染物汇入雨水.?7桥面径流导流桥面径流导流由桥面排水坡、泄水孔、水平导流管/槽、将向导流管殂成的系统。?桥面径流收集处理桥面径流收集处理由收集池、微处理工艺组成：一个作用是对初期污染雨水诳行收集处理，另一个作用是对危化品泄露应急收集外运处理。4&桥面径流监控桥面径流监控山水顺在线监测、臼动化远程控制组成.4基本要求A1为防范危险化学品运输带来的环境风险，对跨越饮用水水源二级保护区、准保护区和执行外地表水环境质量标准（G83838）I、H类标准水体的桥梁，在确保安全和技术可行的前提下，应在桥梁上设置桥面径流收柒处理系统，对发生污染事故后的桥面径流进行临时储存，确保水源安全。并结合公路环境保护设计规张JTGB04中要求设置：饮用水水源划分按照饮用水水源保护区划分技术规范HJ338执行.42桥面径流收集处理系统应设置桥面径流导流'桥面径流收集处理,相关安全警示标志.41公路统位不得穿越饮用水水源一级保护区；对跨越饮用水水源二级保护区、准保护区、泉城重点保炉区按照条4.1执行.1.1.1 新建桥面径流收集处理系统应与桥梁工程同步设计、施工、运营，AG改扩建项目增设桥面径流收集处理系统，应结合既有桥梁特征进行设计、实旎。5设计，1桥面径流导流1.1.2 一般规定1）矫面纵横向排水、池水孔按照4公路排水设计规范JTGTD33要求设计；2）桥面溃水孔应设置格柑盖板，防止杂物进入管遒：3）严寒、寒冷地区导流管宜设置防冻保墨措胞：4）桥面径流导流管、值应根据温度作用效应采取相应的温度补偿措施：5）桥梁伸缩缝处的导流管、槽应设附可伸缩性的柔性接头：6）梆面径流导流可选管式或槽式,采用铝、钢基材时应按照C建筑防腐蚀工程施工规范GB/T50212采取防腐措施：7）导流管、樽的坡度宜与桥面纵坡一致，且不宜小于0.5%,严禁反被排水.1.1.3 材料选用D材料选用应根据工程的使用年限'公路等级、气候条件、工程造价等因素合理选用.材料性能见表I;2）严塞、塞冷地区宜选用树脂混凝土、HDpE材料；3）导流湃、槽应选用表面粗糙系数小、防腐蚀性强的材料制作。表1材料性能表材料名称组成材料材料性能防腐要求勺阳UPVC梁薇乙烯白JK轻.抗酸或性乩、粗林系数小、耐加性整、耐久性篁、耐融”；剂差自防阔SHDP£高密度!R乙侪门里牧城、抗酸或性优良、租及系数小.耐冰性较好、耐久性较好、耐热性是、耐触劣剂短自防隅10忸M树脂泥程土抗强碱性优、用亮系数小、耐冻性好、耐久性好、耐高11.耐触4剂强自防秘30材料名称织成材料材料性能防腐瞿求勺以钢、钻、不锈钢槽K1.钢、不锈钢臼!R校城、抗假碱性一段、粗检条数较大.耐冰性较好、耐久性较好、耐心性差、耐岫劣剂是热浸战粹防梅,定期防锈维护205.1.3水文计算1)设计径流附应按照£公路排水设计规范JTG/TD33计算.确定或根据当地气象局近10年雨量强度统计确定。2)径流系数应按汇水区域内的地发种类由表2确定.表2径流系数。地表类31ftiftJhftf断声混凝土路而0.95水泥混凝土路而090透水性新青路而06P85.1.4 导流管、槽水力计算1)设计泄水能力应大于5.1.3条水文计算设计径流用：2)导流管、槽经水力计算确定断面尺寸；3)导流管、槽的最大设计充满度满足E室外排水设计标准2GH50014相关要求：D设计泄水能力应按式5.1.4-1计算。Q=vAQ=vA(5.1.41)式中：V一管或槽的平均流速<11Vs)：A一过水断面面枳(11n,各种断面的面积按表4计算.I21V=*R23V2V=-/?/"(5.1.4-2),n式中：n一管、梢壁的粗槌系数，按表3存取：R一水力半径(m),按-4计算;I一水力坡度,采用导流管、槽的底坡；按照桥梁坡度铺设导流管、槽，条用桥梁的坡度：且不宜.小于0.SS1.式中：P一过水断面源周(>)表3槽壁或管壁的粗糙系数n省、槽村科类别InI管、柏材料类别管、槽忖料类别n管'怡材料类别nHDPE评（高密度聚乙烯）0.010树脂混发土0.06铸铁管0.015UPVC甘（果然乙烯）0.0100.027玻瑜纲0.009表4水力半径和过水断面面积计算表断面形状断面图断面面枳A水力半fR范形DAbhR.0b+2h_b形充副a=H2d-arccos(1-2a)的4度Aeda(-stn2)2R中.嘤）U形I-M二A三b(h-)+-11b328R8bh-(4-t)b316h+(11-2)4b5.1.5导流管满流时设计流速不小于O.75m%,不大于5m%；导流管最小内径宜不小于150ro.5.16号流槽潮流时设计流速不小于O4,ns,不大于4.5ms;当水深hWO.4m时，应案以修正系»0.85；导流槽深度宜不小于150w11o5.1.7导流管、槽宜采用柔慢连接节点吊挂于桥梁下，连接形式宜采用吊环或支架.5.18结合当地水文条件及行车安全，桥面积水严承时导流槽宜设于桥面边上，宜采取饯性收集模式，不宜采用点式收集，导流槽设于桥面上时须考虑车辆荷载，宜优先采用用移系数小、过水能力强的新型环保材料.5.19号流管、槽应根据所选材料的饯膨胀系数、温差计算伸缩量，必要时设置伸缩奘置。5110桥梁与导流管、槽的连接应牢固可Is1.5.1.11导流管宜每隔15m设置一个检修口，且应在转角等易堵塞的地方设置检修口。5.1.12管道应采取措施防止泄水孔与导流管接口错位。4 O桥面径流收集处理5 .2.1收集处理池容量1）池容疑考虑初期污染雨水、危化品一次泄露吊、小故后冲洗路面貌三个因素，2）初期污染雨水最大绿雨所应根据公路排水设计规范3JTG/TD33计6规则礴定或根据当地气象局近10年雨业强度统计确定，宜取一次降雨初期15min3Oin,或降雨初期20a30三厚度的雨量：。3）池容最按照公式5.2.IT计眸。V=1×t1×s1+Q2×f2×¾+1.,V=q1.×r1.×S1.+n2×t2×S2+Vi（5.2.1-1）式中：卬一平均降雨强度：1.冲洗路面强度，建议流限值取07211h.Itf：。一降雨历时建议取值30min;1.残印物冲洗时间建议取值2怔S1-降雨汇水面枳：S1.被污染路面面积：V.一一次危化品泄露；丸5.2.2收集处理池微处理应根据不同敏感区等级对水质的要求，结合工程具体条件，选用相应的处理措施，宜采用多功能处理池、生态逐床,微生物处理等措施.1）多功能处理池由入口、三级沉淀池（调节池、隔油池、蒸发池）、应急处现池、出口、阀门等Jf1.成:2）生态谑床由进水架、湿地（由死水'底部基层、水生植物构成）、应急处理他、出水染、调节池等组成；3）我生物处理出询节池、好氧池、求氧池,生物埴料、蒸发池、应急处理池等现成，处理池应注意采取保温措脩.5. 2.3危化品泡需液体进入收集池后，应由有相关处理资质的处理厂转运集中处理，不得私排.6. 24雨水姓过微处理后,水质按照受纳水体的水环境功转区和污水埠合排放标；ttbDB14/1928或农田潴溉水质标准G85084执行，低于排放眼值可直接推放.7. 2.5导流管管径大于35Cmm时宜分段收集处理.526收集处理池宜避免设置在设计洪水位以下的过水葩围内，无法避免时收集池人口应高于病高洪水位“5.2.7收集处理池兼用危化品应急池和雨水收集处理池时，应合理编制应急预案，保证池体日常处于排空状态。5.2.8收集处理池内壁应有可靠的防渗、防腐措施，防腐措施按照工业建筑防腐蚀设计标准3GB,zT50046执行.529钢筋混舞士收集处理池混；S土等级不应小于C30,抗港等级不应小于P6；铜筋直径不宜小于1211w,间距不宜大于20rn,5210收集处理池基础埋深应满足相关冻胀要求，且不小于最大冻深以下0.25m.53桥面径流监控5.31对跨越饮用水水源二级保护区和执行“也表水环境质量标准2(GB3838-2002)I类标准水体的桥面径流收集处理系统应设置监控。5.3.2对跨越饮用水水源准保护区和执行田地表水环境质量标准(GB3838-2002)U类标准水体的桥面径流收柒处理系统宜设置监控，533桥面径流监控应具备智能自动识别、智镜自动响应或人工视频识别、人工现场响应功能。5.3.4水质在线监测通过分析收集池末端水质指标，为自控系统提供判断依据，通常采用常规指标PH、电导率、密度等控制，对排水水质要求严格地区宜增设特殊控制指标COD、NH,T、总璘等控制。5.3.5布设桥面径流收集处理系统的桥梁行车双向应布设摄像头，监控范围应覆盖桥梁全线.5.36桥梁上应设置应急电话号码标志牌。，安全警示标志设计5.4.1收集处理池应设有危险语勿攀足等相关安全警示，5.4.2收集处理池设于地下式时，应设Sf防坠栏杆，栏杆高度直取1.8m2.0«,网孔尺寸不宜大于100mm。6施工A1导流管、槽应符合相关质量要求。Ar)导流管末端竖管应牢固的固定于桥地并引入收集处理池.A导流管材的连接应漏足名给水排水管道工程施工及验收规范GB50268的要求。A4安装预制收集处理池时，应在地面上榜查其外观，表面平整光滑、无鼓包、无防廓漆破损、无裂境等情况，并核对长度、直径等.A4预制收柒处理池起吊时应评格按照规定起吊点安袋，AA收集处理池就位后应进行检查，确保水平，闭水试验后及时回填.A7基坑回填时对称施工，防止发生位移，分层夯实，每层厚度不大于200e,且每层夯实后均应取祥，并满足设计密实度要求。AA基坑回填时，基坑内应无积水，不得带水回填，不能回填淤泥、有机物和冻土；玻璃钢池体回填土必须过筛，无尖角石块.AO预制收柒处理池到场后应配有合格证和检测证。61f1.收集处理池应做满水试除：充水分三次，每次充水1/3设计水深，每次充水结束稳定2d,现察和测定渗漏因素,24h渗漏率应小于21.<m5.d）,根据观察到的渗漏，视具体情况修补。611桥面径流监控的实施按照公路桥梁施工监控技术规程3JTG/T3650-01执行.A1?饮用水水源保护区瞥示标志按照饮用水水源保护区标志技术要求HJ/T433执行。A11施工质量验收6.13.1该楼面径流收集处理系统为环保工程项目，应进行环保验收.613.2旅工过程中，应做好设备、材料、隐蔽工程和分项工程等中间环节的质量胎收。6.13.3导流管'槽安装的允许偏差应符合表5的规定.表5管道或槽式施工安装允许偏差检杳项目允许但炒（««）构我数Irt检近方法花圈点攻I支架顶面高程±5斑件】点水准仪中心位置（轴向、鹏向）10JH点经络仪.挂中姚钢尺M测水平度1.15002点水准仪2笆道水平轴设位置IO好话2点线纬仪3管道中部由n上揽失高101点水准仪.拉线粘钢尺I测613.4现浇混凝土池体施工允许偏差，应符合表6。6现浇混凝土池体施工允许偏差序号项目“为长、宽、直径，H为高憧）(m)检验方法I轴线位置tft15泡堆、柱、梁82标高集展、底板.池壁、柱、鎏±103平面尺寸（底板、泊体的长、宽或官及）1.20000±20钢尺校近20000V1.M50000±1.j'1.(XI0,I1.不大于JO1.>50000±504藏而尺寸?6«.柱、梁、顶板*10.-5洞.楂情冷空、伸缗缝宽度±105*11«HW50008Sf1.HJt.吊跳、钢尺桂ftH>50001.5H1000.H306平整收102。靠尺、室尺依杳6.13.5安全防护栏杆验收高度允许偏差±1cm,栏杆间距允许偏差±1cm,613.6桥面泄水孔与管道三通中心偏差不大于±1cm,613.7水质异常感知在线监测设备验收应符合*水污染源在战监测系统验收技术规楚3HJ354相关规定.7运行维护71定期检查桥面泄水孔是否堵塞，是否有雨水篦子；桥下收集管道的检修口，定期清理，保证管道畅通；检查导流管线是否有破损、脱落，巡检频次不低于每月一次，雨季丰水期不低于每两周一次，并记录巡检情况。79定期检查摄像头、电控柜,液位计等监测装置，确保其均处于正常工作状态，巡检频次不低于每月一次，71降雨后，将收集池内雨水价置6h后排空，随时保证池体有效容量，74定期对收集池进行淤泥、杂物清理，清理频次不低于每季度一次，雨季丰水期不低于每两周一次，并记录巡检情况.74当发生危化品车辆泄露时，应立即启动应急预案，应与有相关处理资质的污水处理厂签订相关合同.事发后及时通知污水处理厂外运处理，并及时对池体进行清洗，清洗完毕水须外运处理。7A应编制相关的应导预案，77桥头、桥尾、收集处理池处应配置危化品车辆发生事故时所需的应急处理物资。7«使用中做好日维清空'管理.维护工作，确保收集处理池的水不排入水源地保护区.自控系统和电子阀门应不定期试运行，保证正常开启关闭，巡检频次不低于每季度一次，7O对桥面径流收集处理系统和设备运行情况全面进行检查，巡检频次不低于每年一次，71。日常巡查,定期巡查、专项检查，应填写巡查记录表，巡检表参附录A.附录A（济料慢）桥面径流收集处理系统巡查记录表巡检时间遛检项目合格打"".不合格打“X”）异常情况处理指（4巡检员塞字冷水孔导流管检查口放空脚血恁物资收集池提愎头法测系统电控柜安全护栏伸缩节月日月日月日月日月日月日月日月日月H月日月日月日参考文献1危险化学品安全管理条例2遒路危险货物运输管理规定3危险化学品道路运场通行路线规划指南4屯点河流突发水污染事件环境应急响应方案编制指南5山西省泉域水资源保护条例6国家环境保护总局国家发展和改革委员会交通部关于加强公路规划和建设环境影响评工作的通知(环发(2007)184号)7道路危险货物运输管理规定中华人民共和国交通运输部令2019年第42号
