《公共建筑节能改造技术规范》XXX176-2009.docx

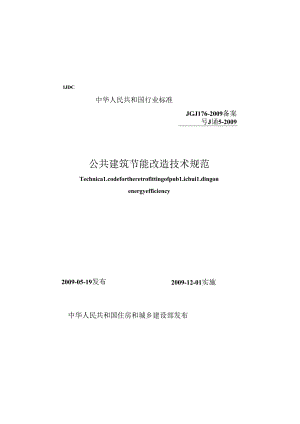

IJDC中华人民共和国行业标准JGJ176-2009备案号J诵5-2009公共建筑节能改造技术规范Technica1.codefortheretrofittingofpub1.icbui1.dingonenergyefficiency2009-05-19发布2009-12-01实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准公共建筑节能改造技术规范Technica1.codefortheEtrofittingofpub1.icbui1.dingonenergyefficiencyJGJ176-2009批准部门：中华人民共和国住房和城乡建设部施行日期：2009年12月1日中国茏筑工业出版社2009北京中华人民共和国行业标准公共建筑节能改造技术规范Technica1.codefortheretrofittingofpub1.icbui1.dingoncnerR>cfficiCTic)JGJ176-2009»中HI建筑工见出版杜出版.发行(北京EJJI1.万庄)齐他新华书店、曾筑书店经钳北京红光M版公司制版北京由东卬BH1.JR公司印明«开本IKOXIUR*1/32印张，3¼tt.99千字20091T8片笫一版2009年8月第一次郎B1.定俗，IEW元统一书号，1511217651版权所有卬必究如有印装质问题,可寄本社退换(tfaSR100O37)本社网hhttpjwwwC网上书切IhnP"/wwwC.E中华人民共和国住房和城乡建设部公告第313号关于发布行业标准公共建筑节能改造技术规范的公告现批准公共建筑节能改造技术规范为行业标湛.编号为JGJ176-2009.自2009年12月1日起实旅.其中，第5.1.1、6.1.6条为强制性条文.必须严格执行.本规他由我部标准定额研究所组织中国建筑工业出版社出版发行.中华人民共和国住房和城乡建设部2009年5月19日前言根据原建设部关于印发2006年工程建设标准规苑制订、修订计划（第一批）的通知（建标200677号）的要求，规范编制组经广泛调行研究.认H总结实践经险，参考国内外相关标准,并在广泛怔求Ie见的基础上制定了本规范.本规范主要技术内容是：1.总则；2.术语，3.节能诊断;4.节能改造判定原则与方法，5.外国护结构热工性能改造：6.采暖通风空询及生活热水供应系统改造；7.供配电与照明系统改造I8,监测与控制系统改造I9.可再生能源利用，10.节能改造标合评估本烧港中用黑体字标志的条文为强制性条文，必须严格执行.本规范由住房和城乡建设部负责管理和对强制性条文的解拜，由中国建筑科学研究院负责具体技术内容的解锋.本规范主堀单位：中国建筑科学研究院（北京市北三环东路30号.邮政编码；1013）本规范参编瓶位I同济大学承庆大学上海市建筑科学研究院集团）有限公司深圳市建筑科学研究院中国建筑西南设计研究院中国建筑业协会智能建筑专业委员会北京市建筑设计研究院浙江省建筑科学设计研究院合肥工业大学建筑设计研究院开利空调循仰服务（上海）有限公BJ远大空商有IR公司清华同方人工环境有限公司达尔凯国际股份有限公司贵州汇通华城楼宇科技有限公司深圳市朗瑞能源技术有限公司南京丰盛能源环境有限公司北京天正工程软件有限公司北京振利高新技术有限公司北京江河幕墙装饰匚程有限公司威固国际有阪公司欧文斯科宇（中国）投资有限公司北京泰豪智能工程有限公司上海大智科技汲展有限公司西门子楼宇科技（天津）布限公司本规范主要起草人，徐伟邹瑜龙惟定付祥钊冯晓梅朱伟峰宋业辉王虹卜增文周辉冯雅毛剑瑛万水雄宋波潘金炎万力张勇姜仁黄振利袁君莉俞著傅积圈殷文强邵康文王稚很小平李玉街熊江岳陈光烁李振华张子平傅立新谢统柳松本规位主要审爽人员，郎四堆腺同曾伍小亭许文发毛红里杨仕超栾景阳孙述璞徐义目次1总则12术iff23节能诊断33.1 一般想定33.2 外国护结构焦工性能33.3 采变通风空沟及生活络水供应系统43.4 供配电系统53.5 5照明系统63.6 ,与拄系虢63.7 筹合熔断74节修改造判定原则与方法84.1 -0½84.2 外国护结构单项兑定84.3 条吸通风空,及生活热水供应系统M判定94.4 供配电系统单项判定134.5 甄明系统柒项判定144.6 监测与控制系统单项判定144.7 分项判定144.8 族令判定155外围护结构热工性能改造165.1 一般规定165.2 外墙、屋面及作透明易地165.3 门仅、透明幕塔及采光01186采暖通风空调及生活热水供应系统改造21G.1一般规定216.2 冷热源系烷216.3 输配系统236.4 末JS系统257供配电与照明系统改造267.1 一般规定267.2 供配电系统267.3 照明系统278监测与控制系统改造288.1 一般爬定288.2 米限通风空调及生活热水供应系统的监测与控制288-3供延电与黑明系统的监测与拽私299可再生能源利用309.1 TR1.定309.2 M1.K热泵系统309.3 太阴能利用3110节能改造块合评估3210.1 一般戕定3210.2 节能改造效果检测R评估32附录A冷热源设备件能参数选择35本规范用词说明38引用标准名录39附：条文说明41Contents1 Genera1.Provisions2 Terms3 EnergySystemDiagnose33. 1Genera1.RcquirtincntK3X 2Therma1.PferfonnnnccofBuiMinffEnVe1.Ope3XI 3HVACandDocnoiticHotWaterSupp1.ySyMems4XII 4PowerSupp1.yandOstributionSystems5XIII 51.ighting636MocutoringandContro1.Systms6XIV ComposidvcDiagnosr7,IBenchmarkonRetrofittingofEnergyEfficiency41Genera1.Requirements84. ZExterna1.Enve1.opeBenchmarkg43HVAC«ndDomeM沁Ho<WaterSupp1.ySystemsBenchmark944PbwcrSupp1.yandDistributionSystemsBenchmark134.51.iRhtMIknChnqrk1446MonitoringandContro1.SyxtermBmchmark1447SystemBenchmark1448COmPOshiVCBenChrnark155. RetrofittingonTherma1.PerfonnanceofExterna1.Enve1.ope165.1 Genera1.Requirements165.2 Externa1.Wa1.1.RoofandOpnqueCuruinWa1.1.1653I>xr.A,indow.TransparentCurtainWa1.1.andSky1.ight183节能诊断1.1.1 一般规定31.1 公共建筑节能改造的应对建筑物外围护结构热工性能.采场通风空询及生活热水供应系统、供配电与照明系统、监测与控制系统进行节饨诊断.1.1.2 公共建筑节能诊断前,宜提供下列资料：1工程放工图和技术文件；2历年房屋修缮及设饴改造记录I3相关设备技术参数和近12年的运行记录I4室内溟湿度状况，5近12年的燃气、油、电、水、蒸汽等能源消费账单.1.1.3 公共建筑节能改造前应制定详细的节能诊断方案节能诊断后应编写节地诊断报r.节地诊断报告应包括系统慨况、检测结果，节能诊断与节能分析、改造方案建议等内容.对于镣合诊断项目，应在完成各子系统节能诊断报告的基咄上再织写项目节能诊断报告.1.1.4 公共建筑节能诊断项目的检测方法应符合现行行业标准公共建筑节能检验标准JGJ177的有关规定.1.1.5 承担公共建筑节能检洌的机构应具备相应资质.3.2外图拧结灼热工性能3.2.1 对于建筑外引护结构热工性能，应根据气候区和外国护结构的类型对下列内容进行选择性羊能诊断I1传热系数，2热工缺陷及热桥部位内表面温度；3遮阳设幅的踪合遮阳系数；3温度、流量、压力仪表的选5!及安装，4与仪表配套的阀门安装，5传感器的准确性；6控制阀门、执行器及变频器的工作状态.3.7综合诊断3.7.1公共建筑应在外监护结构热工性能、采暖通风空两及生活热水供应系统、供配电与照明系统、监测芍控制屁统的分项诊断基础上进行馀合诊断.3.7.2公共建筑琮合诊断应包括F列内容：1公共建筑的年能柘及及其变化统群I2能耗构成及各分项所占比例：3针对公共建筑的能源利用情况.分析存在的问题和关健因素.提出节能改造方案；4进行节能改造的技术经济分析：5编制节能诊断总报告.4节能改造判定原则与方法4.1 一般找定1 .1.1公共建筑进行节能改造前.应首先根据节旎诊断结果.并结合公共建筑性能改造判定僚则与方法，确定是否需要进行节能改造及节能改造内容.4 .1.2公共建筑皆能改造应根据需要采用下列一种或多种判定方法：1单项判定；2分项列定；3席合判定.4.2外围护结构单项判定4.2.1当公共建筑因结构或防火等方面存在安全除患而需进行改造时，宜同步进行外（E护结构方面的节能改造.&2.2当公共建筑外墙、屋面的热工性能存在下列情况时，宜对外围护结构进行节能改造：1严寒、寒冷地区.公共建筑外靖、屋囱保温性能不满足现行国家标准民用建筑热工设计规范GB50176的内表面温度不结舞要求；2夏热冬冷.夏热冬暖地区，公共建筑外墙、屋面隔热性能不满足现行国家标准民用建筑热工设计规爸GB50176的内次面温度要求.4.2.3公共建筑外窗、透明幕墙的传热系数及琮合遮阳系数存在下列情况时宜对外商、透明林墙进行节能改造I1严寒地区外窗或透明幕墙的传热系数大于38WG11K）;2产东、寒冷地区外恸的气音性低于现行国家标准建4.3.5 当演化锂吸收式冷水机组实际性傕系数(COP)不符合表4.3.5的规定且机编改造或更换的酢态投资回收期小于或等于8年时,宜进行相应的改造或更换.««.3.5值化0吸收式机蛆性能as枳H送行工况性能参数蒸改压力(MP>单位新府M磨法瓶口(kWh)ftSS«tt(W/W)M冷供n蒸汽双薪0.254<1.5$一10.61.4一0.«G42n燃>1.0o,so注：aZ机的慢於屎数为I例冷Sh供热Mvt氟M1.iIinrtiU以低位解值计)4电力抵修(折算成一次解).4.3.6 对于采用电热偶炉、电热水器作为直接采IS和空调系统的热葩，当符合下列情况之一，且当静态投资回收期小于或等于8年时,应改造为其他热源方式：1以供冷为主,采暖负荷小且无法利用热泵提供热源的建筑I2无集中供热与燃气源.煤、油等燃料的使用受到环保或消防严格限制的建筑；3夜ISI可利用低谷电进行蓄热,且蓄热式电锅炉不在昼间用电高峰时段后用的建筑I4采用可再生能源发电地区的建筑；5采暖和空酒系统中需要对局部外区进行加热的建筑.4.3.7 当公共建筑采Ig空询系琉的热源设备无随室外气祖变化迸行供热盘渊节的自动控制装置时应进行相应的改造.4.3.8 当公共建筑冷源系统的曲效系数低于表4.3.8的规定，»5.2.1面性能揩标要求蜃城墙面性能指标S求外表1»的风化程皮无风化,解松.开*,KA9外去囱的平整度偏差士4mm以内外盘面的杼染度无欢庆泥土、修行、文座等用看物,的够X糖惶外袅囱的蒙身无姑构性和年纲树件表U饰内立穿修率<10%的慎后的破损率<30%饰向B的粘结强度2IMPa5.2.2 当基墙墙面性能指标不满足本规袍表5.2.1的要求时.应对基墙墙面进行处理，并可采用下列处理拼虚：1对裂缝、渗鬣、陈吉、析盐、侵蚀所产生的拗坏进行修如2对墙面缺损、孔洞应填补密实.损坏的质或砌块应进行更换；3对表面油迹、解松的砂浆进行清理；4外墙饰面破应根据实际情况全部或部分剔除，也可采用界面剂处理.5.2.3 外埴采用内保温改造方案时,应对外境内表面进行下列处理I1对内表而涂层、积庆油污及杂物、粉刷空鼓应刮掉并清理干也2对内表面脱落、虫蛀、零烂'受潮所产生的投坏进行修复；3对裂缝、诿漏进行修发,墙面的缺损、孔洞应填补密实:4对原不平整的外闱护绪构表面加以修定I5室内各类主要管线安装完成并经试脸检测合格后方可进行.5.2.4 外墙外保温系统与基层应有可祁的结合,保温系统与境身的连接、粘结强度应符合现行行业标准外墙外保温工程技术规程JGJ144的要求,对于室内微湿fit大的场所,还应进行围护结构内部冷凝受潮监算并应按照现行国家标漉民用建筑热工设计规范GB50176的规定采取防潮措施.5.2.5 2.5非透明/墙改造时，保淞系统安装应牢固、不松脱.幕墙支承结构的抗震和抗风压性能等应符合现行行业标准（金属与石材幕墙工程技术现池JGJ133的规定。1.1.1 2.6非透明幕墙构造、沉降缝以及幕墙周边与墙体接缝处等热桥部位应进行保温处理.5.2.7 非透明围护结构节能改造采用石材、人造板材幕墙和金属板幕墙时，除应满足现行国家标准建筑幕墙GB/T21086和现行行业标准金属与石材幕墙工程技术规范JGJ133的规定外,尚应描足卜列规定：1面板材料应横足国家有关产品标准的规定.石材面板宣选用花岗石.可选用大理石、洞石和砂岩等,当石材弯曲强度标准值小于8.OMPa时，应采取附加构造措施保证面板的可靠性I2在严寒和寒冷地区.石材面板的抗冻系数不应小于0.83当幕墙为开放式结构膨式时，保温层与主体结构间不宜留有空气层,且宜在保温层和石材面板间进行防水隔汽处理；4后直埋件应满足承效力设计要求.并应符合现行行业标准混凝土结构后锚固技术规程JGJ145的规定.5.2.8 公共建筑屋面节能改造时.应根据工程的实际情况选择动当的改造措施并应符合现行国家标冠屋面工程技术规范GB50345和屋血工程质量收收规范）GB50207的规定.5.3门窗、透明幕墙及采光顶5.3.1 公共建筑的外由改造可根据具体情况确定，并可选用下列措施：1采用只换群扇、换整窗或加Iff的方法，满足外面的热工6.2.14生活热水供应系统宜采用直接加热热水机组.除有其他用汽要求外,不应采用燃气或燃油快炉制备蒸汽再进行热交换后供应生活热水的熊源方式.62.15对水冷冷水机组或热泵机组，立采用具有实时在找清洗功地的除垢技术.6.2.16燃气锅炉和燃油锅炉宜搀设烟气热回收装置.6 .2.17集中供焦系统应设置根据室外温度变化自动调节供热量的装置.7 .2.18现定空调冷热源系统改造方案时，应结合建筑物负荷的实际变化情况,制定冷热源系统在不同阶段的运行策略.6.3输配系统6.3.1 公共建筑的空闲冷热水系统改造后,系统的最大输送能效比(ER)应符合表6.3.1的规定.*63.1空“冷热水系姨的最大送就效比(EA)管道类R的僧M热木管道热水Wie冷水Ifif1.穿杵地区,夏蛆冬冷地区双络冬0始MERX1.oT5.776.188.&S«.7324.10ft.I表中的IiMia用于独立建筑物内的空工冷然水系ct三sffa-在20051WE越HhX域供珍(«)或加大RJt筑物段/中冷(”站.管道总长过桧的水系统可s快行.2表中再WUH水管4系愧中的*送他效比不适用于采用血蜷式冷<f1.>*ffi.空气8MK.抱鼻热聚等作为络品.做闲水制差小于IOP的系6.3.2 公共建筑的集中热水采暖系统改造后,热水循环水泵的耗电输热比(EHR)应满足现行国家标准公共建筑节能设计标准)GB50189的规定.6.3.3 公共建筑空调风系统节隐改造后.风机的冷位风量耗功率应满足现行国家标准公共建筑节能设计标准GB50189的规定.6.3.4 当对采暖通风空调系统的风矶或水泵进行更新时，更换后的风机不应低于现行国家标准通风机能效限定值及节能评价fft>GB19761中的节能评价值；更换后的水泵不应低于现行国家标设清水离心泵能效限定值及节能评价值GB19762中的节能评价僮.6.3.5 对于全空气空调系统，当各空调区域的冷、热负荷差异和变化大、低负荷运行时间长且需要分别控制各空调区温度时，宜通过增设风机变速控制装究，将定风St系烧改造为变风fit系统.6.3.6 当原有输配系统的水泵选型过大时宣采取叶轮切削技术或水泵变速控制装置等技术措施.6.3.7 对于冷热负荷随季节或使用情况变化较大的系统在确保系统运行安全可衽的前提下.可加过增设变速控制系统，将定水量系统改造为变水圻系统.6.3.8 对于系统较大、阻力较高、各环路负荷特性或压力损失相差较大的一次泵系统,在确保具有较大的节能潜力和经济性的前提下.可将其改造为二次泵系统,二次泵应采用变流附的控制方式.6.3.9 空调冷却水系统应设置必要的控制手段并应在确保系统运行安全可京的前提下,保证冷却水系统能够随系统负荷以及外界温湿度的变化而进行自动谢节.6.3.10 对于设有多台冷水机组和冷却塔的系统.应防止系统在运行过程中发生冷水或冷却水通过不运行冷水机组而产生的旁通现象.6.3.11 在采暖空溺水系统的分、集水器和主管段处.应增设平衡装置.6.3.12 在技术可靠、经济合理的前提下,采暖空调水系统可采用大温差、小流St技术.6.3.13 对于设置集中热水水箱的生活热水供应系统,其供水泵8.2.4生活热水供应监控系统应具备F列功能：1热水出口压力、温度、流量旦示；2运行状态显示I3顺序府停控制，4安全保护侑号显示，S设备故©信号显示，6随耗用统计记录I7热交换器按设定出水泡度自动控制进汽或进水量I8热交换器透汽或进水阀与热水循环泵连锁控制.8.3供配电与照明系铳的监泅与控制8.3.1 低压配电系统电压、电流、有功功率、功率因数等监测参数宜通过数据网关与监测与控制系统集成,满足用电分项计W的要求.8.3.2 照明系统的监测及控制宜具有下列功能I1分组照明控制I2羟济技术合理时,宜采用办公区域的照明调节控制，3照明系挠与遮阳系统的联动控h4走I1.1.门厅.极稀的照明控h5洗手间的照明控制与感应控制；6泛光照明的控制I7停车场照明控制.1测量法；2IK单分析法；3校液化模拟法.10.2.4符合下列情况之一时,宜采用测量法进行评估，1仅需评估受节能措施影响的系统的能效I2节能措施之何或与其他设备之何的相互影响可忽略不计或可SHiuU计算，3影腕能耗的变量可以测量,旦测量成本较低；4建筑内装有分项计版表，5期望得到单个节能措施的节能量；6参数的测盘费用比采用校准化模拟法的模拟费用低.10.2.5符合下列情况之一时宜采用账单分析法道行评估，1需评估改造前后整幢建筑的能效状况；2建筑中采取了多项节能措施,且存在显著的相互影响I3被改造系统或设备与建筑内其他部分之间存在较大的相互影响,很雄采用测证法进行测僦或测最费用很褴；4很感将被改造的系统或设缶与建筑的其他部分的能耗分开，5预期的节能盘比较大，足以摆脱其他影响因素对能耗的随机干扰.10.2.6符合下列情尻之时,宜采用校准化模拟法进行评估：1无法获褥整幢建筑改造前或改造后的能耗数据.或获得的数据不可攀，2建筑中采取了多项节能措施，且存在显著的相互影响：3采用多项方能措施的项目中需要得到项节能措施的节能效果用测量法成本过高；4被改造系统或设备与建筑内其他鄢分之间存在较大的相互影晌，很难采用测证法进行测量或测舟费用很身，5被改造的建筑和采取的节能措施可以用成熟的模拟软件进行模拟，并?（实际能耗或负苻数据进行比对；附录A冷热源设备性能参数选择A.0.1当更换电机驱动压缩机的蒸汽压缩循环冷水机组或热泵机组时，在额定制冷工况和规定条件下，机组的制冷性能系数（OOP）不应低于表A.0.1的规定.*A.0.1冷水机组或热茶机蝎制冷性能系数JM定!冷RCC性能系HCW(kW)(W/W)活事式,<5284.10科皎大528-11634.30>11634.60<S24.40水冷螺杆式S2811634.70>11635.10<5284.70离心式$28-11635.10>11«5.60三502.60风冷成码旋式>502.80热发冷却<50280>50XOOA.0.2当更换电机照动压缩机的蒸汽压缩循环冷水机烟或热泵机组时,机组综合部分负荷性能系数UP1.V）不应低于现行国家标准公共建筑笆健设计标准GBSOI89的规定.A.0.3当更换名义制冷量大于710OW、采用电机姿动压缩机的氽元式空气调力机、风管送风式和屋顶式空潮（热泵）机组时，在名义制冷工况和规定条件卜.机组能效比（EEK）不应低于中华人民共和国行业标准公共建筑节能改造技术规范JGJ176-2009条文说明1.0.1据推算,我国现有公共建筑面积约45亿m，.为城耀建筑面积的27%.占城乡房屋建筑总面枳的10.7%但公共建筑能髭约占建筑总能框的20%.公共建筑单位能耗较居住建筑高很多，以北京市为例，普通居民住宅每年的用电能耗仅为1020kWh11而大型公共建筑平均每年的耗电舱约为150kWhm,是普通居民住宅用电能耗的7.515倍,因此公共建筑节能潜力巨大.对公共建筑.过去在节能降耗方面重视不够规范也不健全.2005年才正式颁布公共建筑节能设计标准GB50189,对新建或改、扩建公共建筑节能设计进行了规范,府对于大盘的没有达到现行国家标准公共建筑节能设计标准GBSoI89的既有公共建筑,如何进行节能改造.目前还没有标准可依.制定并实施公共建筑节能改造标准，将改善既有公共建筑用能浪费的状况.推迸建筑节能工作的开展,为实现回家节约能源和保护环境的战略作出贡献.1.0.2公共建筑包括办公、旅游、商业、科教文卫、通信及交通运输用房等.在公共建筑中尤以办公建筑.卷档旅馆及大中型商场等几类建筑，在建筑标准、功能及空调系统等方面有许多共性,而且能耗高、节能潜力大.因此.办公建筑、旅游建筑、商业建筑是公共建筑节能改造的用点领域.在公共建筑（特别是高档办公楼、高档旅馆建筑及大型商场）的全年能耗中.大妁5O%6O%消耗于采吸、通风、空调、生活热水，20%30%用于瓶明.而在果暖、通风、空商、生活热水这部分能耗中大约20%50%由外国护结构传热所消框（夏热冬吸地区大约20%,夏热冬冷地区大约35%寒冷地区大3节能诊断31一鼓规定1.1.2 建筑物的竣工由、设缶的技术参数和运行记录、室内温湿度状况.能獴消熨账球等是进行公共建筑唧能诊断的重要依据节能诊断前应予以提供.室内温湿度状况指建筑使用或管理人员对房间室内温湿度的假括性评价,如舒适、不舒适、偏热、偏冷等.1.1.3 子系统节能怜断报告中系统摄况是对子系统工程（建筑外明护结构、果暖通风空谢及生活热水供应系统、供配电与照明系统、监测与控制系统）的系统形式、设备配置等情况进行文字或图表说明I检测结果为子系统工程测试结果,节能诊断与节能分析是依据节挽改造判定原则与方法.在检测雄果的基础上发现子系统T程存在节能潜力的环节并计算1,能潜力»改造方案与经济性分析要提出子系统工程进行节能改造的具体措施并进行静态投资回收期计算.项目节能诊断报告是对各子系统节能诊断报告内容的综合、汇总.1.1.5 为编保节能诊断结果科学、准确、公正，要求从事公共建筑节能检测的机构需要通过计fit认证旦通过计证认证项目中应包括现行行业标准公共建筑节能检整标址JGJ177中规定的项目.3.2 外国护结构热工性徒3.2.1 我国幅员辽阔.不同地区气候差异很大.公共建筑外圈护结杓节能改造时应考虑气候的差异.严塞、寒冷地区公共建筑外用护结构节能改造的重点应关注建筑本身的保温性能,而夏热冬吸烟区应R点关注建筑本身的隔热与通风性能夏热冬冷地区则二者均需兼顾.因此不同地区公共建筑外囹护转构节能诊断的重点应有所羌界.外围护结构的检测项目可根据建筑物所处气候区、外围护结构类型有所1重.对上述检测项目进行选择性节能诊断.检测方法叁照国家现行标准建筑节能工程俺工质髭聆收规范GB50411和公共建筑节能检验标准JGJ177的有关规定。建筑物外困护结构主体部位主要是指外附妒结构中不受热桥.裂捷和空气渗漏影啕的部位.外网护结构主体部位传热系数制试时测点位置应不受加热、制冷装置和风扇的直接影响被测区域的外衣面也应避免雨雪侵袭和阳光直射.3.3 采暖通风空调及生活热水供应系统3.3. 】由于不同公共建筑采殿通风空谢及生活热水供应系统形式不同，存在何整不同，相应,能潜力也不同.节前诊断项目应根据具体情况选择确定.节能诊断相关参数的测试参见现行行业标潴公共建筑节能检验标准）JGJ177.由于冷源及其水系统的节能诊断是在运行1：况下进行的.而现行国家标准公共建筑节能设计标准GB50189-2005中规定的集中热水采暖系统焦水循环水泵的耗电输热比（EHR）和空两冷热水系统循环水泵的输送能效比（ER）是设计工况的数据,不便作为判定的依据，故在检测项目中不包含该两项指标，而是以水系统供回水温差、水泵效率及冷源系统能效系数代普此项性能.能贵回收装置性能测成可参考现行国家标准空气一空气能破回收装置）GB/T21087的规定.3.4 供配电系统3.4.1 供限电系统是为建筑内所有用电设缶提供动力的系统,因此用电设备是否运行合理、节能均从消耗电量来反映.因此其系统状况及合理性直接影响了建筑节旄用电的水平.3.4.2 根据花关部门规定应淘汰能住得、落后的机电产品，检4R3.6.2阀门型号和执行器应配套，参数应符合设计要求.其安奘位置.阀前后直管段长度、流体方向等应符合产品安装要求;执行器的安装位置、方向应符合产品要求.变版器型号和参数应符合设计要求及国家有关规定；流量仪衣的51号和参数.仪表前后的宜管段尺度等应符合产品要求：任力和差任仪表的取压点、仪表IE套的IWrJ安装应符合产品要求：温度传嬷器精度、价理应符合设计要求，安装位置、插入深度应符合产品要求等.传感器（包括温温度、风速、流收、压力等）数据是否准确，洋程是否合理.阀门执行H与阀门旋转方向是否一致.阀门开闭是否灵活，手动携作是否有效；变胺器.节电器等设备超否处于自控状态,现场控制器是否工作正常（包括通信、输入输出点.电池等）等.监测与控制系统中安装了大fit的传感器、脚门及配套执行器.变獗器等现场设备，这些现场设备的安装直接影晌控制功能和控赳精度,因此应特别注意这些设分的安装和找路敷设方式.严格按照产品说明书的要求安装.产品说明中没方注明安装方式的应按照现行国家标准自动化仪表工程魔工及脱收规位）GB50093的规定执行.3.7综合诊断3.7.1 维合诊断的目的是为了在外保护结构用工性能、采暖通风空商及生活热水供应系统，供配电与照明系统、监测与控制系统分项诊断的基础上,对建筑物整体节能性能进行琮合诊断并给出建筑物的整体能源利用状况和节能潜力.3.7.2 尊能诊断总报告是在外围护结构、采暖通风空调及生活热水供应系统、供配电与照明系统、监测与控制系统各分报告的基础上，对建筑物的整体能耗fit及应变化规律,健耗构成和分项能耗进行汇总与分析：针对各分报告中确定的主要何四、JR点3能环节及其节能潜力,通过技术经济分析,提出建筑物标合节能改造方案.我国将于2030年完成其生产与消费的加速淘汰,至2030年削减至25%.4.3.2 本条文中蝌炉的运行效率是指锅炉日平均运行效率,其数值是根据现有锅炉实际运行状况确定的，且其值低于现行行业标准居住建筑节.饶检浏标准iJGJ132-2009中规定的节能合格指标值如表1所示.佣炉日平均运行效率测试条件和方法见现行行业标准居住建筑节能检测标准)JGJ132.«1果眼解炉日平均运行效率在下列饵仗U定容kt(MW)下的日平均运行效率(«)0.71.42.84.27.014.0>2.OamU6566707071S66G8707173燃油、燃气7778.7879a81814.3.3 现行国家标准冷水机组能效限定值及施源效率等级GB19577-2004,5级产品是未来泡汰的产品.所以本条文对冷水机组或热菜机组制冷性能系数的规定以5级或低于5级作为进行改造或更换的依据.箕中，水冷螺杆式、水冷雨心式、K冷或覆发冷却螺杆式机组以5级作为进行改造或更换的依据：水冷活塞式/涡旋式、风冷或蒸发冷却活塞式/汹旋式机组以5级标准的90%作为进行改造或更换的依掂.冷水机组或热泵机组实际性能系数的测试工况和方法见现行行业标准公共建筑节能检验标准JGJ177.4.3.4 现行国家标准(单元式空气谓15.机能效限定值及施源效率等级GB19576-2004中.5级产品是未来泡汰的产品，所以本条文对机组能效比的规定以5级作为进行改造或更换的依据.单元式空气调犷机、风饯送风式和屋顶式空两机组窗进行送检,以测定其能效比.4.3.5 本条文中演化钾吸收式冷水机组实际性能系数(COP)约为公共建筑节能设计标准GBSOI89-2005中规定数值的建筑中风机的单位风fit快功率的实际情况确定的.其值为现行国家标准公共建筑节徙设计标准GB50189-2005中规定数值的1.1倍左右.根据本条文进行改造的空网风系统服务的区域不宜过大.在办公建筑中，空两风辔道通常不应超过90m,府业与旅游建筑中.空湖风管不宜邠过120m.4.3.13 在冬季需要制冷时,若启用人工冷源,势必会造成能源的大位浪费,不符合国家的能源政策所以的要采用天然冷源，天然冷源包括：宅外的空气、地下水、地表水等.4.3.14 在过渡季，当室外空气均但低于空内鲁值时，为节约能源,应充分利用室外的新风.本条文适合于全空气空商系统，不适合于风机盘管加秣风系统.4.3.15 空调系统需要的新风主要有两个用途I一始幅杆室内有害物战的浓SS满足人员的卫生要求；二是扑充室内播风和保持室内正压,2003年中国经历了SARS事件.使得人们意识到建筑内良好通风的重要性.现行国家标准公共建筑节能设计标准GB50189-2005中明典规定了公共建筑主要空间的设计新风Ift的要求.签于新风Ift的本要性，本条文对不满足现行国家标准公共建筑节能设计标椎GB50189-2005中燃定的新风证指标的公共建筑,提出了进行新风系统改造或增设新风系统的要求.现行国家标准公共建筑节能设计标准GB50189-25中对主要空间的设计新风肽的燃定如表2所示.«2公共健筑主要空间的墟计新风建筑英整与居间名踪SKttmV(hp)故次ft彷*rt5星级5042馒403Mf1.1.30IB厅.宴会厅多功能厅5M级304星级253Mtt202兄级1：水系统.照明、动力系统进行节能改造时.原有的监测与控制系统应尽量保留，新增的控制功拢应在原监SJ与控制系统平台上添加,如果原有监测与控制系统已不能满足改造后系我要求,且开级原系院的性价比已明显不合理时，应更换原系统.4.6.3 有些既有公共建筑的监测与控制系统由于各种战因不能正常运行,造成人力、物力等资源的浪费,没有发挥监Sj与控制系统的先进控制管理功能；还有一些系统依然控制功能比较完»但没布.数据存储功能.不怅利用数据对运行能耗进行分析.无法湎足节能管理要求.这些现象比较普遍.因此应森明原因.尽M恢亚原系统的监测与控制功能,增加数据存储功能，如果恢红成本过高性价比已明显不合理时.则建议更换原监测与控制系统.4.6.4 监测与控制系统配置的现场传盛器及仪表等安装方式正确与否直接影响系饶的控制功能和控制精度，有些系统不能正常运行的原因就是现场设备安袋不合理，造成控制失灵.因此应严格按照产品要求和国家有关规范执行,这样才能确保监测与控制系统的正常运行.4.6.5 用电分项计虽是实施节能改造脑后节能效果对比的基本条件.4.7分项判定4.7.1 公共建筑外国护结构的节能改造,应采取现场考察与能耗模拟计算相结合的方式应按以下步腾进行判定：1通过节能诊断.取得外阳护结构各部分实际参数.7先进行复核检脸,确定外IH护结构保温隔热性能是否达到设计要求对节能改造重点部位初步判断.2利用建筑能超模拟软件，建立计算模型.对廿能改造前后的能耗分别进行计算，判断能利是否降低10%以上.3踪合考虑每种改造方案的节解止、技术措施成熟度、一次性工程投费、堆护费用以及酢态投资回收期等因素,进行方案5外围护结构热工性能改造5. 1一般规定5.1.1 公共建筑的外国护站构不值改造是一项更杂的系统工程，一般情况下K难度大于新建建筑.其难点在于需要在原方建筑基础上进行完善和改造，而既有公共建筑体系复杂、外围护结构的状况T差万别出现问题的原因也多种多样，改造建度、改造成本都很大.但经确认需要进行节能改造的建筑.要求外困护结构进行节能改造后，所改部位的热工性能需至少达到新建公共建筑节能水平.现行国家标准公共建筑节能设计标准GB50189对外因护结构的性能要求有两种方法：一是规定性指标要求，即不同IS墙比条件下的限值要求；二是性能性指标要求即当不满
