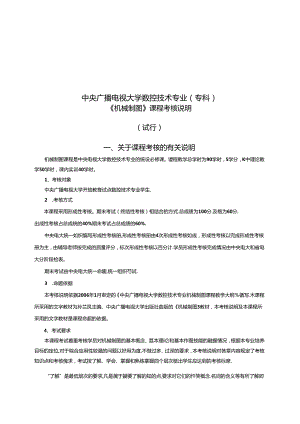

《机械制图》课程考核简要说明.docx

中央广播电视大学数控技术专业（专科）机械制图课程考核说明（试行）一、关于课程考核的有关说明机械制图课程是中央电视大学数控技术专业的统设必修课。谡程敕学总学时为90学时，5学分，K中理论敕学50学时，课内实训40学时。1、考核对象中央广播电视大学开放教育试点数控技术专业学生.2 .考核方式本课程采用形成性考核。期末考试（终结性考核）相结合的方式.总成绩为100分.及格为60分.出成性考核占总成统的40%期末考试占总成绩的60%.中央电大统一如织编写形成性考核册,形成性考核册由4次形成性考核如成，形成性考核以完成形成性考核册为主，由辅导老师按完成的质量评分，标次形成性考核以百分计.学员形成性考核完成情况由中央电大和省电大分阶段检表。期末考试由中央电大统一命趣.统一组织芍试.3 .命题依据本考核说明依据2006年1月审定的中央广播电视大学数控技术专业机械制图课程教学大纲循写.木课程所采用的文字教材为孙兰凤主编、中央广播电视大学出版社曲版的机械制图3教材，本考核说明及本课程所采用的文字教材是课程命超的依据。4、考试要求本课程考试着重考核学员对机械制图的基本概念、荔本理i仑和基本作图技能的融握情况，根据本专业培养目标的定位,对于粽合应用性较强的问题以好用为度,不做过多、过深的要求，本考核说明对各章内容规定了考核知识点和考核傀求，考试按了解、学会、掌握和熟练掌握四个层次梃出学生应达到的考核标席.“了解”是最低层次的要求,凡是属于勰要了解的知的点,要求对它们的忏笑概念.名词的含义等有所了解即可。“学会”是在了解的葩础上，H1.步帮握有关概念、原理、方法的区别与联系.“掌握”是较高层次的要求，要求在了解它们的基本假念、投影规律和作图方法的基础上，健根据闱要绘制和阅读相关的投影图.“熟练学握”是高层次的要求,要求除掌擀它们的基本概念、投影境律和作图方法外,还应能熟练地运用它们去解决后线知识点的空间几何问题,或绘制和阅读工程图样.S、命酶则(I)命通范围：在本课程教学大纲、夕机械MR1与我材和考核说明所规定的内容和要求范附内命题.不得任意扩大和缩小考鹿范围.(2)试咫的组成与范加而：命题应基本搅盅教M内容.同时要突出重点.试咫的咫Ja和难易程成适当.其难易收分为容易、较容易和较难三个层次,它们的组成比例约为30:50:20,(3)试恩中各种能力层次的试邈题址比例为：'W<20%.简单应用2070%.综合应用4060%.这里必须注意两点：第一，考核层次中要求综合应用的知识点一般都己包含在要求荷单应用的知识点之中,第二，不要把考遨的难易程度与考核说明中所要求的四个层次(了解、学会、掌握、熟练鸵握)混为一谈.因为各层次中都可能存在着不同程度的问甩!.6、试题类型和结构试题类型为填空18和作图题。二、课程考核的内容和要求第O章绪论该部分内容不进行考核.学员通过学习，了解图样在工程中的作用和木课程的学习方法.第一章机械制图的基本知W与技能考核知识点：1 .M图的塔本Mi范及规则2 .尺寸注法3 .几何作图的作图基本原理及方法4 .平面图形的画法5 .绘图技能考核要求1 .掌报国家标准技术制图中图幅、比例、字体、图浅、尺寸标注茄本规定.2 .r解制图的一股方法和步骤,掌握常用绘图工具的正确使用方法：3 .掌播线段等分'阀冏等分、斜度、推度、回强连接的画法：4 .掌握带有尺寸标注的圆儿连接平面图形的手工绘图：5 .掌-AutoCAD的荔木掾作和平面图形的绘制第二章投影法的基本知识考核知识点：I、投影法的概念及投影法的分类2、物体的三面投影图3、立体上的点、直战、平面在三投影体系中的投影特性4、工程上常用的投影图5、龙木体的投彰6、轴测投影7、用AUtoCAD泠制基本立体的实体模型及其投影考核要求1、使学生了胱投彬法的基本知识.理解和掌握正投影法的投杉原理'投彬特性及在第一地投影的三面投影图的投影规律、作图方法及其现定：了解工程上常用的投影图.2、掌握各种原木体的形成、投影及其表面取点的方法，为殂合体打下基础：3、了解轴褥投影的形成、地法及应用，熟悉轴测投影的特点,掌握徒手绘制正等测轴测草图的基本技法：4、较熟练地运用CAD绘制基本立体的实体模型和观察手段，并自动生成标准或辅助的二雄投影轮蹴图，为正确而迅速绘制发杂体的三维实体模融和投影图打下基加。第三章组合体投影图的画法、读法及尺寸注法考核知识点：1 .组合体的扭成形式及分析法2 .能切体的投影3 .相赞体的投影4 .复杂殂合体的画图5 .组合体的读图6 .姐合体的尺寸标注7 .Jf1.合体的正等测轴测图8.用AUtoCAD绘制组合体实体模型及其投影考核要求I、使学生了解组合体的组合形式，掌握各种表面邻接关系的画法：2、熟练掌提各种基本体被鼓切的基本形式、截交线的基本形状及求极交线投影的方法：3、学握正交圆柱相交的基本形式和相贯税的变化趋势.熟练运用简化或近似画法绘制相贯线的投影.较快地绘制相交立体的投影：4、学会运用形体分析法和线面分析法进行组合体的面图，读图和尺寸标注.做到投影正确、尺寸标注正ft.完整、清断.进一步提高空间思惟能力、空间想望力和构型能力：5、掌握绘IH组合体的正等抽测图；6、理解截切体和相交体是布尔运算的交、井、基集合运算的具体应用，学会并京报用AU1.uCA1.）绘制组个体实体模型和:箍投影轮睨图和标注尺寸：第四章图样的基本表示法考核知识点：1 .视图2 .剖祝图3 .断面图4 .局部放大图5 .常用简化画法6 .图样基本表示法的综合应用7 .第三角投影荷介8,用AUgCAD绘制视图、制视图、断面图考核要求K鸵握基本视图、剖视图、断面图、局部放大图的画法、规定标注和各种表示法的应用范阴.8 、学会运用常用的简化画法及标注，9 、/解第三角投修的画法10 掌握用用AUtOCAD绘制视图、剖视图、断面图的方法、步骤第五章零件图与零件考核知识点：I,零件上的常见的标准结构的Bi法及尺寸注法2 .零件表达方案的视图选择3 .零件的技术要求4 .读零件图5 .常用标准件和与其相关的标准结构6 .用AuwCAD绘制零件图考核要求1 .了解零件与机器、零件图与装配图之间的关系：2 .掌握事件上标让功能结构、标准工艺结构的画法、尺寸注法：3 .了解常用标准件与一股零件的不同,掌报常用标准件的规定标记及图示特点；4 .掌握直齿网柱齿轮零件图的曲法5 .掌握零件图阅读，掌握零件图的表达方法及技术要求的给定，能比较熟练地食阅有关手册.：6 .学会用建块的方法绘制标准件、和表面粗松度代弓，以提高用CAD绘图效率：学会用AUuICAD绘制零件及零件图的全过程.第六章装配图考核知识点：1 .装配图的作用和内容2 .戮配图的表达方法3 .行见的合理袋间结构4 .装配图的视图选择及画图5 .装配图的尺寸6 .装配图的零件序号、明细栏和技术要求7,读袋配图8 .用AU1.oCAD绘制装匐图考核要求1 .掌握笠配图的侬画法、规定画法、特殊画法、标准件及齿轮等的装配画法和阅谀:2 .掌握绘制和阅读荷单装配图的方法步骤，能够从筒单的装旭图上拆画零件图：3 .掌握用CAD绘制装旭图和拆用零件图的方法步骤，四、终结性试题类型及其答案举例（例题事缺）木试题范例说明考题类型和试SS的潍54程度。<JR相：<）在视图中标出直废AB,平面P和平面Q的三个投影，并判断它们对投影面的相对位jffi<易）（二）根据蛤定的三网图，PiH1.立体的正等轴测图，（较易）（）完成立体裁切后的左视图.（牧易）（四）标注平面图形的尺寸（尺寸数值由图中最得,取整数.单位为mm）（较易）（五）将物体的主视图取全剖视图,补画左视图并取半例视.（较难）（六）阅读盆零件图并完成下列问即（较雄）1 .在指定位置画出右视图（尺寸从图中贵取,不注尺寸,不画廉田）.2 .填空：零件的衣面粗髓度：上偏差、F偏差.3 .指出该零件宜径方向的主要尺寸基准税AB为例平线平面P为，垂面平面Q为一平面（二）(ff1.)
