《消防通信指挥系统工程技术标准（征求意见稿）》.docx

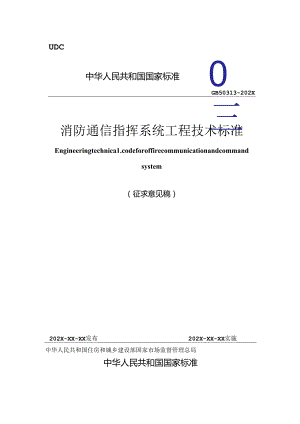

UDC中华人民共和国国家标准0三GB50313-202X消防通信指挥系统工程技术标准Engineeringtechnica1.codeforoffirecommunicationandcommandsystem（征求意见稿）202X-XX-XX发布202X-XX-XX实施中华人民共和国住房和城乡建设部国家市场监督管理总局中华人民共和国国家标准消防通信指挥系统工程技术标准Technica1.codeforengineeringoffirecommunicationandcommandsystemGB50313-202X主编部门：中华人民共和国国家消防救援局批准部门：中华人民共和国住房和城乡建设部施行日期：202X年XX月XX日中国计划出版社202X北京-XX.-A刖三本标准是根据住房和城乡建设部关于印发2020年工程建设规范标准编制及相关工作计划的通知（建标函20209号）的要求，由应急管理部沈阳消防研究所会同有关单位，在整合国家标准消防通信指挥系统设计规范GB50313-2013和消防通信指挥系统施工及验收规范GB50401-2007基础上，经全面修订而成。在本标准修订过程中，编制组依据国家有关基本建设的方针、政策，全面总结近年来国内外消防通信指挥系统的先进科研成果以及工程设计、建设方面的实践经验，借鉴国内外有关标准、规范成果，积极采用在灭火救援作战指挥战例中证明先进、有效的新技术、新装备,按照国家应急指挥体系建设要求，结合国家综合性消防救援队伍通信和作战指挥需求，开展了必要的专题研究，会同消防救援队伍、设计单位、设备生产厂家、工程建设单位对主要问题进行反竟研讨，形成目前的征求意见稿。本标准主要技术内容包括：总则、术语和符号、基本规定、子系统设计要求、基础环境要求、系统设备配备要求、施工要求、验收要求、运行维护要求等。与消防通信指挥系统设计规范GB50313-2013和消防通信指挥系统施工及验收规范GB50401-2007相比，本标准主要有下列变化：I.将消防通信指挥系统设计规范GB50313-2013和消防通信指挥系统施工及验收规范GB50401-2007整合为消防通信指挥系统中给出具体要求。6 .将“便携式消防作战指挥平台”修改为“移动指挥终端”；“跨区域调度指挥终端”修改为“指挥终端”；将消防通信指挥系统设计规范GB5O313-2013规定的现场通信控制功能调整到各业务子系统中。7 .增加“数字化预案子系统”、“案例库管理子系统”、“知识库管理子系统”、“计算机通信子系统”及“接警调度模拟训练子系统”，其中“计算机通信子系统”的内容由消防通信指挥系统设计规范GB5O313-2O13当中关于“计算机通信网络”的有关内容修改形成。8 .根据业务发展需求，修改了部分子系统名称，如“火警受理子系统”修改为“接处警子系统”;“消防图像管理子系统”修改为“音视频管理子系统”，并将原火警受理子系统中的录音录时功能调整到音视频管理子系统中；”指挥信息管理子系统”修改为“数据管理子系统工9 .基础环境要求中增加对于机房、电磁兼容、照明、会议电视会场、空气质量、装饰装修防火以及系统智能化等方面的技术要求。10 .设备配置要求按照国家局、省总队、城市级（包括直辖市）、大队级和队站级等不同建设规模分别给出具体规定。11 .施工要求调整为一般规定、安装和调试要求。12 .验收要求调整为一般规定、初脸、试运行和竣工验收。删除验收判定标准当中的主控项要求，所有建设项目包括辅助功能项均应通过验收，否则判定为不合格。1.总则12术语和缩略语22 .1术语23 .2缩略活43菸本规定64子系统设计要求7-1.1接处蕃子系统74.2指挥子系统91. 3音视频管理子系统104.4 地理信息子系统114.5 数字化预案子系统121.6案例库管理子系蜕124.7 知识库管理子系统134.8 数据管理子系统134.9 信息显示子系统144.10 10有蜿电话通俗子系统14-1.11无战通信子系统164. 12卫星通信子系统175. 13计算机通信子系统176. 14接警冏度模拟训练子系统18-1.15指挥能力模拟训练子系统185基础环境要求207. 1机房205.2供配电205.3防雷与接地205. 4综合布战205.5 电磁兼容215.6 照明215.7 会议电视会场215,8场所环境216设饴配置要求236. 1国家局级消防指挥中心设备配置236.5 总队级消防指挥中心设备配黄216.6 城市级消防指挥中心设篝配置256.7 大队级消防指挥中心设备配置266.8 队站级系统设备配置287施工要求307. 1一般规定307.5 安装317.6 调试328验收要求338. 1一般规定339. 2初脸3310. 试运行3411. 竣工验收349运行维护要求369 .1运行3610 2维护36附录A消防通信指挥系统分部、分项工程划分37附录B消防通信指挥系统施工产品进场般量检杳记录38附录C消防通信指挥系统安装施工过程质埴检身记录39附录D消防通信指挥系统调试记录40附录E消防通信指挥系统试运行记录41网录F消防通信指挥系统工程竣工验收记录42本标准用词说明43引用标准名录44Contents1Genera1.provisions12 Termsandabbreviations22 .1Ternis23 .2Abbreviations13 Basicrequirements64 Subsystemsdesignrequirements74. 1Fireemergencyreceivinganddispatchingsubsystem75. 2Commandsubsystem96. 3Audioandvideomanagementsubsystem101.1Geographica1.informationsubsystem114. 5Digita1.contingencyp1.ansubsystem125. 6Rrcandrescuecasemanagementsubsystem126. 7Rcpositor)-managementsubsystem137. 8Datamanagementsubsystem138. 9Intornia1.iondisp1.aysubsystem141.10Wiredte1.ephonecommunicationsubsysem11*1.11Wire1.esscommunicationsubsystem164. 12Sate1.1.itecommunicationsubsystem175. 13Computercommunicationsubsystem176. 11Fireemergencyreceivinganddispatchingsimu1.ationtrainingsubsystem187. 15Connnandabi1.itysimu1.atedtrainingsubsystem185Basicenvironmentrequirements205. 1Computerroom205. 2Powersupp1.yanddistribution205. 31.ightningprotectionandearthing205. 4Genericcab1.ing208. 5E1.ectn>magneticcompatibi1.ity215.61.ighting215. 7Ha1.1.systemofvideoconference216. 8Workp1.aceenvironment216Equipmentconfigurationrequirements237. 1EqUiPmen1.configurationofnatkma1.<1.eve1.firecommandcenter238. 2Ecuipn)en(configurationofprovincia1.-1.eve1.firecomnutndcenter219. 3Hquipmcntconfigurationofmunicipab1.cvc1.firecommandcenter2510. 1Equipmentconfigurationofcounty/district-1.cvc1.1.irecommandcenter2611. 5Equipmentconfigurationoffirestation287ConstructionRequirements307. 1Genera1.requirements307. 2Insta1.1.ation3112. 3Commissioning328/Xcceptancerequirements338. 1Genera1.requirements338. 2Pre1.iminaryacceptance338. 3Tria1.operation3413. 1Comp1.etionacceptance319Operationandmaintenancerequirements3691Operation369.2Maintenance36AppendixADivisionofSub-ScctionandSub-HcmProjectforFireCommunicationCommandSyStcIn37p(ndixBQua1.ityInspectionRecordofconstructionproductsforFireCommunicationCommandsystem38AppendixCQua1.ityinspectionRecordOfInstaIIationandConstructionProcessforFireCommunicationCommandsystem39Appendix1)DebugRecordofFire(CommunicationCommandSySte1.n40AppendixETria1.OperationRecordofFirvcommunicutioncommandsystem41pHMidixFComp1.etionAcceptanceRecordofFireCommunicationCommandSystemEngineering42Exp1.anationofWordinginThisStandard431.istofQuotedStandardsinThisStandard421总则1.0.1为规范消防通信指挥系统工程建设，构建完整的消防通信指挥技术支掾体系，提高消防救援队伍灭火与应急救援能力，满足各级消防救援队伍责任牯区和跨区域作战指挥通信需求，保护公民生命、财产和社会公共安全，保障工程质量，提高建设水平，统一技术要求，制定本标准。1.0.2本标准适用下新建、改建、扩建的消防通信指挥系统工程设计、施工和验收。1.0.3消防通信指挥系统工程建设，应遵循国家有关方针、政策和怯律、法规,适应火灾扑救和应急救援的需要，遵循与通信和网络等公共基础设施建设发展、近期建设规模与远期发展规划相协调一致原则，做到安全实用，技术先进，经济合理，节能环保。1.0.4消防通信指挥系统的设计、施工、验收及运行维护，除应符合本标准外,尚应符合国家现行有关标准的规定。功能软件运行的硬件实体,主要由计算机和电话机等组成。注：在软件功能层面可按需实现某一终端仅实现接收报警和警情辨识功能，警情信息采集完整后可通过警情转移功能转给其他终湘处警，提升某些高并发时段系统接收报警能力.2.1.7警情接收终端fireemergencyreceivingte11nina1.承我接处警子系统中警情和出动指令接收、联动控制、队站消防实力管理等功能软件运行的硬件实体，主要由计算机、电话机和打印机等组成。注：部詈在消防救援站、政府专职认、乡统专职队或其他缁要接收警情和出动指令的机构.2.1.8 指挥子系统Coniinaiuisubsystem消防通信指挥系统中，实现应急值守、作战指挥、辅助决策、跨区域调度、态势标绘、文件套打等功能的部分。2.1.9 指挥终端commandtermina1.承载指挥子系统相关功能软件运行的硬件实体，主要由计算机、电话机等组成。2.1.10 移动指挥终端InObiIeCommandIennina1.基于无线通信网络接入相关系统,在灭火救援行动中可接收作故指令，接收和查询警情信息、预案、处置措施等内容，采集和上报现场信息，进行作故部署图例交互标绘。同时，立足防消联勤工作需要，具备火灾随患排查及基础数据录入、隹询维护等功能，实现队站消防监督检杳和灭火救援指挥业务有效衔接的可移动设备。注1：供各级指挥员在火火:救援行动全过程使用，实现指挥中心与现场指挥员信息互通：注2：供基层队站开展“六熟恚”和火灾除患排交使用，具有消防篇督移动端应用模块；注3：便件载体需是显示屏幕尺寸及续航能力等满足一定标准要求的定型产品：注4：可放温或袋皎到消防车上.2.1.11 音视频管理子系统audioandvideomanagementsubsystem消防通信指挥系统中，实现音视领资源管理功能的部分。2.1.12 地理信息子,系统geographica1.informationsubsystem消防通信指挥系统中，实现地图数据管理、展现及服务支撑等功能的部分。2.1.13 数字化预案子系统digita1.contingencyp1.ansubsys1.cm消防通信指挥系统中，实现预案数字化管理功能的部分。2.1.14 案例库管理子系统fireandrescuecasemanagementsubsystem消防通信指挥系统中，实现典型灭火救援典型处置案例数字化管理功能的部分。2.1.15 知识库管理子系统rcpositorj,managenwn1.subsystem消防通信指挥系统中，实现灭火救援理论及处置等知识数字化管理功能的部18北斗有源终掂收发北斗短报文选配19无线手持台消防救援人员间语音通信,可集群或常规方式或无线公网方式1.25部/人20无人机具有喊话、照明及视频采集等功能1台21运我无人机我H1.不小于50KG,飞行时间不小于半小时选配22图像自组网设需宽带通信接力，区域内通信覆盖、距离延伸选配23语音自组网设备语音通信接力，区域内通信用哉、距离延伸选配注：1“配巴”栏内标“选配”的表示可根据仃关规定或实际3求选择配置：“按需”的要求必配,其具体较附UJ根据实际建设需要配置；2队站娘通信设备操作及保障人员不低于2人。7施工要求1.1.1 -般规定7.1.1 施工的分部、分项工程可按附录A划分。7.1.2 设计单位应提供消防通信指挥系统技术构成图、系统性能指标、系统明细（含硬件、软件、接口、配件等）、设备布置平面图、子系统功能说明等必要的设计文件和有关施工技术标准，并应进行技术交底和说明.7.1.3 建设单位应提供系统运行所需的基训数据等资料。7.1.4 施工应由具有相应资质的专业施工单位承担。施工单位应提供施工方案，施工方案应符合设计文件和施工技术标准要求。施工应按施工方案进行，不得随意修改。当确需更改设计时,应由原设计单位负责更改，并应经过建设单位确认。7.1.5 施工现场环境应满足施工要求。7.1.6 所需设备及配件、材料、软件等产品应齐全，进场时应按相关检查方法进行检查并按照附录B填写设备进场检查记录。7.1.7 施工过程质量控制应按卜列规定进行：1各工序应按施工技术标准进行质量控制，每道工序检查合格后，方可进行下道工序。检杳不合格，应进行整改；2隐蔽工程在隐蔽前应验收合格，井应形成验收文件：3相关各专业工种之间，应进行交接检验，并应经监理工程师签字后方可进行下道工序：4所有设备和线缆应有永久性标识，标识内容应包括名称和编号等信息，标识应准询清晰，固定牢靠，标识材质和形式应满足所在环境要求；5设备连线应连接可靠、掴扎牢固、排列整齐，不得有拉线、压扁和保护层断裂等现象，长度应留有余量；6施工过程质属检查记录应按照附录C填写安装施工质量检查记录。7.1.8 机房施工应符合现行国家标准以数据中心基础设施施工及验收规范GB50462的有关规定。7.1.9 供配电施工应符合现行国家标准£建筑电气工程施工质量验收规范GB50303的有关规定。7.1.10 接地施工应符合现行国家标准£电气装置安装工程接地装置施工及验收规范GB50169的有关规定。9运行维护要求9.1 运行9.1.1 施工单位应制定培训方案，主要应包括培训目的、方式、流程、人员和考评标准。9.1.2 培训人m应满足一定的耍求，应确保一定次数的现场实地培训，至少应包括系统操作培训、系统维护培训等。9.1.3 应是通过培训并取得相关资质的专人操作使用系统。9.1.4 应建立系统使用工作制度，工作制度应通过评审并定期进行总结、评估,对发现问题进行及时整改，确保使用工作持续改进.9.2 维护9.2.1 应是通过培训并取得相关资质的专人负责系统维护.9.2.2 应建立系统维护工作制度，编制维护工作方案，工作制度和方案应通过评审并定期进行总结、评估，对发现问题进行及时整改，确保维护工作持续改进,系统可持续迭代更新。9.2.3 应配齐相关工具。9.2.4 应有系统运行监控工具，实现系统运行状态实时收集、显示、报警及处置记录的功能，应至少包括但不限J针对机房环境、机房设备,服务器资源（CPU、内存、磁盘等）、网络资源、服务健康状况等实时监控O9.2.5 对于重要或系统运行监控工具无法监控的部分，结合实际，应建立人工巡检工作机制，可按日、月或半年进行定期巡检，并做好检查记录。附录A消防通信指挥系统分部、分项工程划分表A消防通信指挥系统分部、分项工程划分序号分部工程分项工程序号名称1基础环境1机房2供配电3防雷与接他4综合布规5电磁兼容6照明7会议电视会场8场所环境2安装与调试1接处警子系统2指挥子系统3音视频资源管理子系统4地理信息子系统5数字化预案管理子系统6案例管理子系统7知识管理子系统8数据管理子系统9信息显示子系统10有线电话通信子系统I1.无践通信子系统12卫星通信子系统13计豫机通信子系统14接警调度模拟训练子系统15指挥能力模拟训练子系统附录B消防通信指挥系统施工产品进场质量检查记录B.0.1消防通信指挥系统施工产品进场质量检杳记录应由施工单位质量检住员按表B.0.1填写，监理工程师进行检查，并做出检查结论表B.0.1消防通信指挥系统施工产品进场质量检查记录工程名称文档端号序号名称型号、现恪数'P.生产厂家检查项目检杳结论备注合格不合格施工单位项目负责人：（签章）年月11监理工程师：（签章）年月11注：1此表格形式及内容可按工作实际设计.2检查项目栏可以内容有：主要技术指标说明书、安装和使用说明书、产品合格证书、外观、包装、进网许可证、进网试用批文、认证标志、检测报告、使用（授权）许可证及其他相关技术或证明文件等。3在合格或不合格项画4番注中可填写检查的方法,如全数检查、目视检查、按XX比例抽查等.附录C消防通信指挥系统安装施工过程质量检查记录c.o.消防通信指挥系统施工过程质量检查记录应由施工单位质量检包员按表C.0.1填写，监理工程师进行检查，并作出检查结论。表C.0.1消防通信指挥系统施工过程质量检查记录工程名称文档编号分部工程名称分项工程名称序号检查内容施工胞位检查评定记录赛理尔位验收记录施工总位项目负责人：（签章年月日监理工程师：签章年月日附录D消防通信指挥系统调试记录D.0.1消防通信指挥系统调试应由施工单位调试人员填写，监理人员确认。表D01消防通信指挥系统调试记录工程名称文档编号单设备调试口单系统谓试n综合H关耻序号调试内容调试结果调试人1期在注施工单位项目负责人:（签章）年月日监理工程师：（签章）年月日注：需注中可记录调试中发现的间JS及处置过程，所使用的调试工具等信息.附录E消防通信指挥系统试运行记录E.0.1消防通信指挥系统试运行记录应由施工单位调试人员填写，监理人员确认。表E.0.1消防通信指挥系统试运行记录工程名称文档的号序号发生的问题整改措施日期备注试运行结论施工单位项目负责人：（签章）年月0理工程师：（签章）年月B附录F消防通信指挥系统工程竣工验收记录F.0.1消防通信指挥系统工程验收记录应由建设单位按表V.0.1填写，脸收结论由参加脸收的各方共同商定并签章。表F.0.1消防通信指挥系统工程险收记录工程名称文档a号序号脸收内容粉收结果备注5金收结论验出单位施工单位：单位印率项目负责人：（签章）年月11监理单位：（弟位印章）项目负责人:（签章）年月日设计单位：（单位印章项目负贲人：（签章）年月日建设单位：（单位印章项目负责人：（签氽）年月E1.注：脸收内容部分可根据粉收实际m写，如进场抽变记录、施工质型检查记录、初脸报告、试运行报告、技术文件检查（如谀计文件、施工方案、合同、设计变更文件等）等.本标准用词说明1为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样不可的：正面词采用“必须”，反而词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”：3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”：4）表示有选择，在一定条件下可以这样做的，采用“可”。2条文中指明应按其他有关标准执行的写法为：”应符合的规定”或“应按执行”。引用标准名录室内空气质量标准GB18883移动消防指挥中心通用技术要求GB25113建筑照明设计标准GB50034电气装置安装工程接地装置施工及验收规范GB50169数据中心设计规范GB50174建筑装饰装修工程质量验收规范GB50210建筑内部装修设计防火规范GB50222通风与空调工程施工质量验收规范GB50243建筑电气工程施工质量验收规范GB50303综合布线系统工程验收规范GB50312智能建筑设计标准GB50314建筑物电子信息系统防雷技术规范GB50343数据中心基础设施施工及验收规范GB50462建筑电气照明装置施工与验收规范GB5()617会议电视会场系统工程设计规范GB50635会议电视会场系统工程施工及验收规范GB50793防静电工程施工与质量验收规范GB50944建筑电气工程电磁兼容技术规范GB51204民用建筑电气设计标准GB51348
