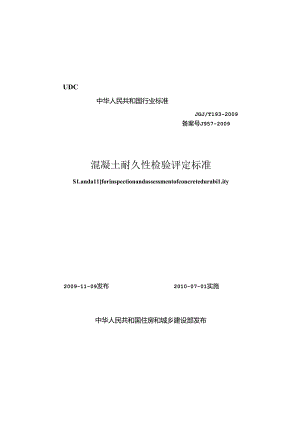

UDC中华人民共和国行业标准JGJ/T193-2009备案号J957-2009混凝土耐久性检验评定标准S1.anda11forinspectionandassessmentofconcretedurabi1.ity2009-11-09发布2010-07-01实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准混凝土耐久性检验评定标准StandardforinspectionandnsSCSSmCntofconcretedura1.M1.i1.yJGJ/T193-2009*中国Jt级工业出版社出版'发行（北京西郊百万庄）各地新华抄店、建筑书JA经侦北京红光IM版公H1.制版Jt京南兴I印刷厂印刷*开本,8SoXIUe亳*1/32%.IK字三t,32千字2010年2月第一版ZOIO年2月第一次印5定价IdS元统一书号I1511217778版权所有国印0究如有印装版依问卷可寄本社说换<MftMR1<HM>37>本社网址小rq11www.SgCC网上书店：h"P:/WWWYhifwrbuiIdingxonvE根据原建设部关于印发2005年工程建设标准规范制订、修订计划（第一批）的通知（建标200584号）的要求.编制组经广泛询研研究，认我总结实践经验,叁考有关国际标准和国外先进标鹿,并在广泛SE求意见的基比匕制定本标准.本标准的主要技术内容是：1总则；2基本规定，3性能等级划分与试验方法；4检验；5评定.本标准由住房和城乡建设部负货管理由中国建筑科学研究院负货具体技术内容的解译.执行过程中如有意见或建议，请寄送至中惧建筑科学研究院建筑材料研究所混凝土耐久性检睑评定标准标准编制组（地址，北京市北三环东路30号.邮编:100013»电子由Ii件：cabrconcrctc）.本标准主编单位：中国建筑科学研究院中设建工集团有限公司本标准参编单Kh中国铁道科学研究院辽宁省建设科学研究院中冶集团建筑研究总院甘中土木工程科学研究院南京水利科学研究靛云南建工混凝土有限公司贵州中建建筑科研设计院广东省建筑科学研究院3T庆市建筑科学研究院山东省建筑科学研究院中国建筑材料科学研究总院献汉大学深圳大学中国建筑第二工程局有限公司北京财恒冷测设备科技发展有限公司吉安市建筑工程质量检测中心建研建材有限公司本标准主要起草人员I冷发光张仁啥T威周永祥谢永江田冠飞王元郝捷宇杜哲陈永根闻国君裱燕迟刘数华李昕成李章建王林枫王新祥杨再富王志刚李景芳王玲邢锋王植槐黄素平何更新纪宪坤王晶有庆东鼎克蒙凯本标淮主要审查人员，赵铁军石云兴陈改新闻荣期改非惠云玲赵翦增蔡亚宁张国志王军封孝信Contents1 Genera1.Provisions12 IiasicRequirements23 IVrformanceGradingandTestMethods34 Inspecfion51. 1BatchforInspectionnndExprnnwntn1.GrOUPNumber54.2SiImphnR5I.3SjwinwmPrCPwEiOnAndCuring64.4Resu1.tsofIi2cctkm65Assessment7Exp1.anationo(WordinginThisStandard8NomwtivcStandards9Exp1.anationofProvisions.o.为燃低混凝土耐久性能的检验评定方法,假定本标准.1.0.2本标准适用于建筑与市政1：程中混凝土耐久性的检&与评定.1.0.3本标准燃定了混凝土酎久性检聆评定的范本技术要求.当本标准与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行.1.0.4混凝土耐久性的检验评定除应符合本标准的规定外,尚应符合国家现行有关标册的规定.2基本规定2.0.1海雄十耐久性椅验评定的项目可包括抗冰性能、杭水港造性能、抗破酸建侵蚀性能,抗氯离子渗透性能、抗碳化性能和早期抗裂性能.当混糠土需要进行耐久性检验评定时.检脸评定的项目及其等级期限值应根据设计要求编定。2.0.2混凝土原材料应符合国家现行有关标准的规定，并应牺足设计要求；工程偷工过程中混凝土原材料的质域控制与验收应符合现行国家标港混凝土结构工程俺工成录毅收规范）GH50204的规定.2.0.3对于需要进行耐久性检验评定的混凝土.其强度应满足设计要求且强度检蛉岸定应符合现行国家标施。混凝土强度检.检评定标准Giy107的规定。2.0.4混程土的配合比设计应符合现行行W标准I普通混凝七配合比设计规程）JGJ55中关于耐久性的规定.2.0.5混凝土的艇员控制应符合现行国家标准混凝土质城控制标准GB50164的规定.3性能等级划分与试验方法3.0.1混凝土抗冻性能、抗水渗透性能和抗硫旅处侵性性能的等级划分应符合表3.0.1的规定。«3.0.1滋;H土抗冻性能'抗水常透性能卬优碇酸做侵足性能的等级划分优冻等级（快冻法）ItWM9（慢族法）优MWJRF5OF250«0P4oF1.OOF3WD1.OOH6KSAQFISOF3S0D1008KSOOF200RoODCOOPiOKS1.20>F400>WX)PI2KSISO>P12>KS1503.0.2混凝土抗飙离子渗透性能的等级划分应符合下列规定,I当采用领离于辽移系数（RCM法）划分混凝土抗飙岗子渗透性能等级时，应符合表3.0.2-1的规定.且混凝土资试龄期应为84d.*3.0.2-1混S±抗祭离子淮透住他的等级划分（RCM法）等«RCMIRCA+口RCM-IDRCM-f,RCM-V(RCMja)(XIO-1WA)Iv>45351v<4.52.5¼,<X5.5fw<2.552当采用电通依划分混凝土抗黑离子濠透性能等级时应符合表3.0.2-2的规定，且混凝土测试龄期宜为28d.当混凝土中水泥混合材与M物掺合料之和超过胶凝材料用最的50%时，4检验4.1 检验批及试监组数4.1.1 同一检验批混凝土的强度等级、龄期、生产工艺和配合比应相同.4.1.2 对于同一工程、同一配合比的混凝土，检验批不应少于个.4.1.3 对于同一检验批.设计安求的各个检脸项目应至少完成一组试验.4.2 取样4.2.1 取样方法应符合现行国家标准甘通混凝土拌合物性能试脸方法标准，GBr50080的规定.4.2.2 取样应在施工现场进行，应随机从同一车（盘中取样，并不宜在首车（盘）混凝上中取样.从车中取样时，应将混凝土搅拌均匀.并应在卸料量的1/43/4之间取样.4.2.3 取样数最应至少为计算试验用Ift的1.5倍.计算试脸用品应根据现行国家标准普通混凝土长期性他和耐久性能试验方法标准3GB/I50082的规定计算.4.2.4 每次取样应进行记录，取样记录应至少包括下列内容：1耐久性检验项目；2取样日期、时间和取样人，3取样地点（实验室名称或工程名称、结构部位等）；4混凝土强度等级；S混凝土拌合物r作性I6取样方法；7试样编号；引用标准名录1混凝土强度检美普定标准CBJ1072普通混凝t井合物性能试验方法标池）GBT5W803（昔通混凝土力学性能试验方法标准GB/T5008】S普通混凝土长期性能和耐久性能试验方法标准GB/T500825（混靛土质景控制标波GB501646混凝土结构JI程旗:质献验收规蔺GB502047普通混凝土配合比设计规程3JGJ55混凝上耐久性桧验评定标准JGJ/T193-2009.经住房和城乡建设部2009年I1.月9日以第430号公告批准、发布.本标选制订过程中，级制组进行了广泛而深入的溯杳研究，总结了我国工程建设中混凝土酎久性构总评定的实践经3同时参考了国外先进技术法规、技术标准，通过试验取得了混凝土耐久性检验评定的近要技术参数。为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理饵知执行条文规定，混凝土耐久性检冷评定标准编制组按章、节、条顺序编制了本标准的条文说明,对条文规定的目的、依据以及执行中需注意的有关事项进行了说明.但是本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把梃标准规定的参考.在使用中如果发现本条文说明有不妥之处，请将意见函寄中国建筑科学研究院建筑材料研究所混凝土耐久性检验评定标准标准编制组.3性能等级划分与试验方法3.0.1混凝土的抗冻等级（快冻法）、抗冻标号（慢冻法人抗港等级、抗硫酸Ik等级的试验方法已包含等级划分，何时这些耐久性指标多数在国内巳有较氏的应用历史并已体现在相关的标准中，因此本标准将它的单独列出以便符合目前的工程设计习惯，且能与相关标准相协渊.1）抗冻等级的划分美国混凝土快速冻谢!试骏方法标准（StandardTestMethodforResistanceofConcretetoRapidFreezingandThawing）ASTMC666确定的快速冻融法以耐久性指数DF来表征混凝土的抗冻融性能.DF的计算以预设的总循环次数（最大为300次）为基础,实质上体现了混凝土试件耐受冻融循环的次S.我国普通混凝土长期性能和耐久性能试验方法标准GB/T50082以抗冻等线综合反映混凝土的抗冻性能，水工建筑物抗冰冻设计规范D1./T5082-1998将按快冻法溶试的抗冻等级分为FdOO、F300.F200、F1.50、FIO0、F50六级.水运工程混土质量控制标准JTJ26996对水位变动区市抗冻要求的混凝土进行了规定,针对海水环境、淡水环境分别采用的混凝土抗冰等级有F1.O0、FI50、F200,F250,F300、E350六个等级,抗冻等级的适用范渊可参考该标准的相关烷定进行选用.水运工程混凝土质解控据标准JTJ269-96对水位变动区有抗冻要求的混凝土进行了规定.见衰】公路钢舫混凝土及预应力混凝土桥涵设计规范JTGD62-2004对水位变动区混凝士抗冻等级的要求与表1一致.表I水位变动区混凝土抗冻等级逸定标准建筑所在地区尚水环境横木引抬筋汕1»顼应力双寂土«XS±的第温凝土及Ifi庆力或&上Kftfi1.尸垂殳厚埴瓜G冷月Y均气盘低于一的CF1.SOF300FZSOEZoO受振（爆冷月不均气总在一8t-4t之间）F300R50F200F1.SO进冻雉区（怂冷月平均气温在F25OF200F150F100住，1机龄拉程中试件所授I的介庾&与建筑的实际镇静的介的相近，2开做太叼头和助彼坡等建筑修讹0±应这用比同-*a-aiit%帙路混凝土纪构耐久性设计传行妮定对冻融环境进行了分类并根据不同的设计使用年限和环境作用等级规定设计使用年限分别为100年、60年和30年的混凝土抗冻等级（56d於期分别为eF300、F25O和2F200.对于有抗冻要求的结构应根据气候分区、环境条件、结构构件的重要性以及用途等情况提出相应的抗冻等级要求，具体要求可参见相关标准.2）抗冻标号的等级划分根据目前结构混凝土慢冻法的研究结果，D25的混鞋土抗冻性睡很差.一般不能满足有抗冻要求的工程需要.因此本标痛将D50作为抗冻标号的第低等级.考虑到慢冻法试验周期较长的实际情况，且D200也足以反映混觉士在慢冻条件下良好的耐久性能，D200以上不再进行更详细的划分.3）抗渔等级的划分采用逐级加ZE法测得的抗水港透等级在我国不着广泛的应用.f混凝土质垃控制标准GB50164-92将混凝土抗渗等级划分为S1、S6.S8.S10,S12五个等级各个标准中抗（水）渗等级的衣示符号不同应注意区分,有关标准中的S、W与本标准中的P含义相同1.普通混凝土配合比设计规程JGJ55-2000将抗渗混凝土（imp（11neab1.econcrete）定义为杭海等级等于或大于四级的混靛土.给水排水工程构筑物结构设计规SUGB50060-2002根据址大作用水头与混Sf土壁、板厚度之比值i.来设计抗渗等级：1.小于10时,抗濠等级为ShJ大于30B-J.抗海等级为S8；介于二者之间的抗法等级为S6.水工泯傩土结构设计烷范D1./T5057-1996将混庭土抗渗等级分为W2、W4、W6、W8、W10.W1.Z六级.水运工程混凝土施工规位iJTJ268-1996以及水运工程混凝土质R控制标准3JTJ269-96按照最大作用水头与混凝土壁厚之比，对抗（水）液等级作出了相应的规定（见表幻.公路钢筋泥款上及预应力混凝土桥涵设计双推JTGD62-2004对结构混凝土抗港等级的要求与表2一致“表2混整土抗5等国最大作用木头与混双土较厚之比<551011-1516To20批力等级W4W6W«W1.OW12对于有抗洛要求的结构,应根据所承受的水头、水力佛度、水质条件和澹透水的危杏程度等因素迸行确定，具体要求可参见相关标准.4）抗硫酸it等级划分抗破酿盐侵掠试脸的评定指标为抗硫酸於等级.普通混凝上长期性能和耐久性倦试验方法标准GB/T50082规定：当抗压强度耐蚀系数低于75%,或先达到想定的干温循环次数即可停止试验此时记录的干湿循环次数即为抗砒酸盐等级.抗硫腋斑侵馍试验一般只充当工程环境中有较强的戒酸盐侵独时才进行该状验因此，为保证此类工程具有足钙的抗咬酸处使惊性能将下梁假设为KS30.系统的i«聆结果表明，能历150次以上抗硫酸盐干湿循环的混凝土,具石优异的抗破酸於侵蚀性能，故将KS150定为分级的上限值.3.0.2按照策离子迁移系数将混凝土抗氧离子濠透性能划分为五个等级分别用RCMJ、RCMIKRCM-11,RCM-IV和RCM-V来表示.从I级到V级，表示混凝土抗纵离子渗透性能越来越高.与IV级对应的混凝土耐久性水平推荐意见见表3.该我定性地描述了等级代号所代表的混凝土耐久性能的痛低.同样用QTQ-V来代表按电通fit划分的混藤土抗氯肉子，透性能等级，用T-IT-V代表混挺土的抗碳化性值等级.用1.-I1.-V代表在凝土的早期抗裂性能等级；从1级到V级的代号含义,均可参熙表3理解.需要说明的是,这种定性评价仅时混凝土材料本身而言,至于是否符合工稗实际的螯求,则需要结合设计和施工要求进行确定.表3等蝮代号与混凝土耐久性水平推荐意见0级代号IDIV讹殿上耐久性水平»»ea8-较好U很好普通混凝上长期性能和耐久性能试验方法标准GB/T50082规定抗氯禹子港透件试胎(RCMft)的试依龄期可以为28d.56d或84d,这是为了照跑到所右的混凝土种类，井尽可能缩短试验周期.但是.测试混凝土皴离子迁移系数往往是针对海洋等辕肉子侵蚀环境而此类工春的混凝土中殷德需要搭入较多的矿物掺合料，若以2&I龄期作为测试时间，则不籽合理，而企84d的期测试相时比较合理。因此,84d期的濯试指标多为畤海桥梁等工程设计所采用.例如我国杭州湾大桥以84d龄期的混凝土辄肉子迁移系数作为控制要求,不同结构部位的控制国值分别为：1.5×10-'smVs2.5X10-MmI/5、3.0×i0-1,m7s和3.5X10u11rs.马来西亚槟城第二跨海大桥也以84d的期抗氯离f迁移系数作为设计指标.试验研究表明.如果84d龄期的混靛土氯离子迁移系数小于2. 5×10-,fm7s.则表明混凝上具有较好的抗氯肉子港透性能.因此.本标准以84d能期的试验值进行评定.普通混凝土长期性能和耐久性能试验方法标准GB/T50082规定抗氯离子渗透性试验（电遹量法）的试脸龄期可以为28d或56d.为缩短试舲周期,对于以硅酸盐水泥为主要胶薇材料的混凝土一般试龄龄期为28d.但是对于大掺fit矿物报合料的混凝土，28d的试验结果可能不能在确反映混凝上其实的抗氯禽于海透性能,故允许采用56d的测试值进行评定.本标准明确了大猴冰矿物掺合料的混凝土指：混凝土中水混混合材与矿物推台料之和超过胶凝材料用量的50%,其中，胶凝材料用最包括水混用量与矿物检合料用网之和.铁路混凝土结构耐久性设计衡行烷定对黑绘环境进行了分类，并根据不同的设计使用年限和环境作用等级，规定了混凝土的电通髭56d）等级（见表。.另外.该标注还规定疑捻环境和化学侵蚀环境下混凝土的电通量般不超过500C,育的则需要小于800C或100OC.表4混凝土的电通设计使用限馒别-18年二<m>k>.<3o*r>电通研（O（SM）<C30<2000<2500C3O-C45VISOO<2000XSO<1000<1500，海港工程混凝土结构防腐蚀技术烧题2JTJ275-2000对商性能混凝土的电通以要求不超过100OC.需要注意的是，该标范对电通及的测试龄期要求是：标准条件下养护28d,试脸应在35d内完成，对掺加粉黑灰或粒化高炉矿渣酚的混凝土，可按90d龄期的试验结果评定.本标准电通信的等级划分部分争黑了美国用电通依法测试混凝土的抗纵离子侵入性蛇试验方法标准MStandardTestMethodforE1.ectrica1.IndicationofConcrete,sAbi1.itytoResistC1.i1.o-rideIonPenetration）STMC1202的规定（表5）.我国其他有关标准也是参考该标准制订.«5基于电通Ji的氯离子走透性电通|»<C)XGoo20WToMiC002000100TOW<100仅离子澄透性评价中的低可纪电3.0.3系统的试验研究表明，在快速碳化试验中，碳化深度小于20mm的混凝土，其抗碳化性能较好.一般认为可满足大气环境下50年的耐久性要求，在工程实际中，碳化的发展规律也基本与此相近.在其他腐I*介质的共同侵烛下，混凝土的碳化会发般得更快，一般公认的是.碳化深度小于IOTnm的混器土.其抗碳化性能良好.许多演度等级高、密实性好的混凝土，在碳化试验中会出现测不出碳化的情况.目前.轻骨科混凝土技术规程JGJ51-2002根据不同的使用条件对砂粒混凝土的碳化探度进行了规定（表6）.在抗倭化性能方面，有些种类的轻骨科混凝土与兽遹混凝土相近，有些种类则比普通混凝土略差一些。表6砂粒混M土的康化凛度值等a使用条H限化除度（mm）1正常堡度.篁内<402正君里度.*外<3$3*戏室外<304干滥交售2St£.I三ftS.IiRffiffiMSSS5¼-5¼2翔海系指相叶汨度为65%80%，3碱化探度（118N于在正*大气条样下0»8,的体猊成度为0.03%.ar力20t±3V扑境条件卜.自然*化50<t>t1.星土的化沃任.3. 0.4中国建筑科学研究院采用刀口法试验对混凝土早期的抗裂件能进行了系统的研究，结果发现，抗裂性能好的混凝土，单位面积上的总开裂面积很小，通常在100mm1./m?以内，当堆位面积上的总开裂面积超过100Omm：/m：时.混凝土的抗裂性能较差；而单值而枳1.的总开裂面根在70Ommjm，左右时.混款1.抗裂性能也出现个较为明显的变化.据此.将混凝土的早期杭裂性能进行/等级划分.3.0.5本标准规定的测试方法均出自普通混靛士长期性能和耐久性能试验方法标准GB/T50082.4检验4.1 检验批及试舲组数4. 1.I本条为检验批的划分提供了明确的依据。5. 1.2本条规定与混凝土结构工程施工质Jft验收规范GB50204协调.6. 1.3混舞土酣久性检验项目的确定见本标漱第3.0.1条的规定,例如取检胺批按照设计要求褥要对抗碳化性能和抗硫酸盐侵蚀性能进行检蛉评定时需要各做不少于一组的抗碳化试验和抗硫陂盐侵蚀成聆.4.2 取样4 .2.2从同一世成问-车混凝土中取样以保证试件制作的匀质性，由于搅扑设拓、运输设备比次启用可能造成混凝土的组分不R布代表性，因此不宜在首盘或首车混凝土中取样.5 .2.4取林记录包含了影响猊凝土耐久性试脸结果的因素，有时对解林拾脸结果有用.因此.取样记录包含了多种信念.4.3 试件制作与养护4. X1.本条蜕定了取样与试件制作的时时要求.&3.2（普通混凝土力学性能试验方法标准GB/T50081规定了一股混凝土试件的制作与养护,普西混凝土长期性能和耐久性能试验方法标准GB/T50082在此基础上竹对具体的试验方法进行了更为详细的规定.4.4 检哈结果4.4.1 按普通混凝土长期性能和耐久性能试验方法标准GB/T50082进行试脸得到的结果为试舲结果.如果检验批只进行了一组试脸，试龄结果即为检出果.对于一级以上的试验结果,取偏于安全者作为检脸结果，如：快冻法试验进行了2组，其试验结果分别为F125和F150,取徽小值F125,但Fi2S介于本标准表3.0.1所规定的F1.OO和F1.50之间,此时取F1.OO作为检验结果.4.4.2 本条规定取用于安全的试龄结果作为检脸结果.245评定5.0.1本条规定了对混凝土耐久性先进行分项评定.5.0.2在分项Jf定的罂础上,对检验批的耐久性进行总体评定.5.0.3对于存在不合格检验项目的检验批，由专家进行评审并提出处理意见为妥.饶15号；1511217778定彷：10.00元
