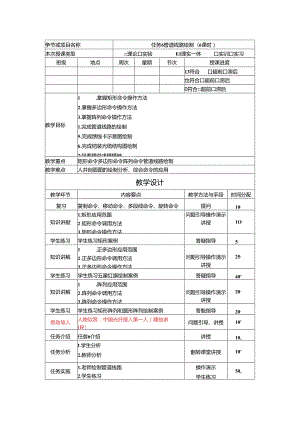

《通信工程制图与勘察设计》 教学设计 任务 6 管道线路绘制(6课时).docx

争节或项目名称任务6管道线路绘制（6课时）本次授课类型理论口实验EI理实一体口实训口实习班级地点周次星期节次授课进度13符合口超前口滞后也符合口超前口滞后0符合超前口滞后教学目标1 .掌握矩形命令操作方法2 .掌握多边形命令操作方法3 .掌握阵列命令操作方法1.完成管道线路的绘制5 .完成馈线卡示意图绘制6 .完成铠装光缆结构图绘制7培养精益求精精神&培养创新精神教学重点矩形命令多边形命令阵列命令管道线路绘制教学难点人井剖面图的绘制分析、综合命令的应用教学设计教学环节内容要点教学方法与手段时间分配复习复制命令、移动命令、多段线命令、旋转命令提问10,知识讲献1.矩形应用范围2 .矩形命令调用方法3 .矩形命令操作方法问题引导掾作演示讲授1O,学生练习学生练习矩形案例答疑指导5,知识讲解1 .正多边形应用范围2 .正多边形命令调用方法3 .正多边形命令操作方法问期引导操作演示讲授25,学生练习学生练习五星红旗绘制案例答疑指导40'知识讲解1 .阵列应用范围2 .阵列命令调用方法3 .阵列命令操作方法问题引导操作演示讲授20,学生练习学生练习矩形阵列和圆形阵列绘制案例答魁指导20,思政导入人物欣赏：中国光纤接入第一人（精益求IR）问题引导、讲授10'任务介绍任翁6介绍讲授10,任务分析I.学生分析2.教师分析人孔绘制、管道沟剖面图绘制、文字输入翻转课堂讲授10'任务实施1.老师绘制管道线路2.学生练习操作演示学生练习50,现场指导任务拓展（创新精神）1.完成法线示意图绘制2.完成铠装光缆结构图绘制学生练习现场指导问粉点评50,总结1.总体表现点评2 .作品提交3 .完成网上测试4 .预习任务7讲授法10,教学效果及改进思路
