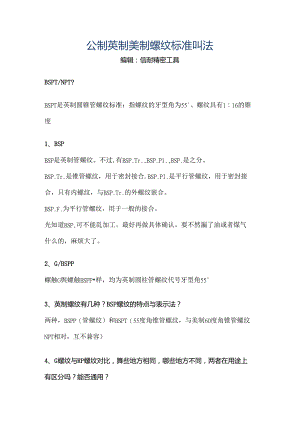

    公制英制美制螺纹标准叫法编辑:信耐精密工具BSPT/NPT?BSPT是英制圆锥管螺纹标准:指螺纹的牙型角为55°、螺纹具有1:16的锥度1、BSPBSP是英制管螺纹。不过,有BSP.Tr.,BSP.P1.,BSP.是之分。BSP.Tr.是锥管螺纹,用于密封接合.BSP.PI.是平行管螺纹,用于密封接合,只有内螺纹,与BSP.Tr.的外螺纹嵌合。BSP.F.为平行管螺纹,用于一般的接合。光知道BSP,可不能乱加工。最好再做具体确认。要不然漏了油或者煤气什么的,麻烦大了。2、G/BSPP螺触G舆螺触BSPP样,均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种?BSP螺纹的特点与表示法?两种,BSPP(管螺纹)和BSPT(55度角锥管螺纹,与美制60度角锥管螺纹NPT相对,互不兼容)4、G螺纹与RP螺纹对比,舞些地方相同,哪些地方不同,两者在用途上有区分吗?能否通用?G螺纹与即螺纹都是55°圆柱管螺纹。只是国别(组织)不同而产生r不同的代号而已。G是中国、法国、前苏联、日本的代号;PF是日本的代号;BSPsBSPP是英国的代号:R、K是德国的代号(R是内螺纹、K是外螺纹);TPY6是前苏联的代号:RP是ISo的代号。BSPT和BSP是英国规格的锥度螺纹。NPT是美国规格的锥度螺纹。PT是口本的IUJ1.S规格锥度螺纹,相当于ISO规格的R,Rc°代号前面的数字表示每一英寸(25.4mm)的螺纹数。DIN2999是欧洲主要是德国的管道用螺纹。一、NPT牙NPT就是一般用途的美国标准锥管螺纹。其中N表示NationaI(AmCriCan)美国国家标准,P表示P1.PE管子,T表示TAPER锥形,牙型角为600°这种管螺纹在北美地区常用,或在运用ANS1.规范中常常看到。国家标准可查阅GB/T12716-1991我必需留意:在做ANSI规范中须运用NPT牙哦!二、PT牙PT牙为英制锥螺纹,牙型角为55°,密封中最常用。多用在欧洲和英联邦国家,其实在台湾日木JIS规范也走英制规范,而中国其实也是运用英制螺牙。属惠氏螺纹家族。国家标准可查阅GBT7306-2000o英制管螺纹是细牙螺纹,因为粗牙螺纹的牙深大,会严峻的降低所切螺纹外径管子的强度。另外,在实际配小管径管路中,常运用NIPP1.E,目的就是外购来的NIPP1.E壁厚相对较厚,能保证攻牙部份的强度,同时主管路又不须要用管壁,这样是为广节约成木。PF牙是管用平行螺纹。我必需留意:在做J1.S规范中须运用PT牙哦!三、其它G是55度加螺纹密封管螺纹,属惠氏螺纹家族.标记为G代表圆柱螺纹.国家标准可查阅GB/T7307-2001G是管螺纹的统称(GUan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区分,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹用公制单位,美英制螺纹用英制单位。管螺纹主要用来进行管道的连接,其内外螺纹的协作紧常,有直.管与锥管两种。公称直径是指所连接的管道直径,明显螺纹大径比公称直径大。"4,"2,1/8是英制螺纹的公称直径,单位是英寸。四、爽性再来一些,一次喂到饱1、英寸制统一螺纹的识别英寸制统螺纹,在英寸制国家广泛采纳,该类螺纹分三个系列:粗牙系列UNa细牙系列UNF,特细牙系列UNFa外加一个定螺距系列UN。标注方法:螺纹直径一每英寸牙数系列代号一精度等级示例:粗牙系列3/816INC2A细牙系列3/824UNF-2A特细牙系列3/8-32INFF-2定螺距系列3/820IN2A第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8X25.4=9.52511m;其次、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数):第三位以后的文字代号INC、UN1;、UNFF、UN为系列代号,最终两位2A为精度等级。2、55*圆柱管螺纹的转化55°圆柱管螺纹,来源广英寸制系列,但米制和英寸制国家均广泛采纳,用于输送液体经、气体和安装电线的管接头与管子的联接,然而,各国的代号不同,应按下表(比照表)中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表。国别代号中国G日本G,PF英国BSP、BSPP法国G德国R(内螺纹)、K(外螺纹)前苏联G、TPyBISORp3、55°IB锥管螺纹的转化55°圆锥管螺纹,是指螺纹的牙型角为55°、螺纹具有1:16的锥度。该系列螺纹在世界上应用广泛,它的代号,各国规定不同,见下表。按下表中的国外代号转化为我国代号。国别代号中国ZGsR(外螺纹)英国BSPT、R(外螺纹)、Rc(内螺纹)法国G(外螺纹)、R(外螺纹)德国R(外螺纹)日本PT、RISOR(外螺纹)、Rc(内螺纹)4、60圆锥管*纹的转化60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1:16的管螺纹,此系列螂纹在我国机床行业和美国、前苏联应用。它的代号,我国过去规定为K,后来规定为Z,现在改为NPT。螺纹代号比照表见下表。国别代号中国Z(旧)NPT(新)美国NPT苏联B5、55梯形螺纹的转化梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹,国内外比较统一,其代号也相当一样,螺纹代号见下表。国别代号中国T(IB)Tr(Wf)ISOTr德国Tr前苏联Tr五、再来个螺种类,可能和上面有重复,但是不管了,先收集起来再说啦!依螺纹用途不同可分为:1、国际公制标准螺纹(IntematiOnaIMetricThreadSystem):我国国家标准CNS采纳之蛛纹.牙顶为平面,易於车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60度,规格以M表示。公制螺纹可分粗牙与细牙二种。表示法如M8x1.2法(M:代号、8:公称直径、1.25:螺距)°2、美国标准螺纹(AmerieanStandardThread):螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF):特细牙(NEF)三级。表示法如1/2TONa(1/2:外径;表每寸牙数;NC代号)。3、统一标准螺纹(UnifiedThread):由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。螺纹角亦为60度,规格以每英寸有几牙表示,此种螺纹可分为粗牙OJNC):细牙(UNF);特细牙(UNEF)。表示法如"2T0UNC。(1/2:外径;10:每寸牙数;UNC代号)4、V形螺纹(SharPVThread):顶部与根部均成尖状,强度较弱,亦坏不常运用。螺纹角为60度。5、息式MUst(Whit,orthThread)英国国家标准我纳之螺纹。螺纹角为55度,表示符号为"工适用于滚压法制造。表示法如W1.2-10n(1/2:外径;10:每寸牙数:W代号)。6、圆螺纹(KnUCkIeThread):为德国DIN所定之标准螺纹。适用于灯泡、橡皮管之连接.表示符号为,Rd,07、管用螺纹(PiPeThread).为防止泄漏用的螺纹,常常用气体或液体之管件连结。螺纹角为55度,可分为直管螺纹代号为'P.s.、N.P.S.'和斜管螺纹代号为'N.P.T.其锥度为1:16,即每尺3/4寸。8、方螺纹(SqUareThread)t传动效率大,仅次於滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用於虎钳之螺杆与起重机之螺纹。9、梯形螺纹(TraPeZOida1.Thread):又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调整。公制之螺纹角为30度、英制之螺纹角为29度。一般用于车床之导螺杆。表示符号为'Tr1.10、锯齿形螺纹(BUttreSSThread):乂称斜方螺纹,只适丁单方向传动。如螺旋千斤顶、加压机等。表示符号为Bu'°11、滚珠螺纹:为传动效率最好之螺纹,其制造困难,成本极高,乃用於精密之机械上。如数控工具机之导螺杆。英制螺栓之表示法:1.H2N5/8X3-13UNC-2(D1.H为左螺纹(RH为右螺纹,可省略)。(2) 2N双线螺纹.(3) 5/8英制螺纹,外径5/8(4)3螺栓长度3'(5)13螺纹每寸牙数13牙。(6)UNC统一标准螺纹粗牙。(7)2级协作,外螺纹(3:紧协作;2:中协作;1:松协作)A:外螺纹(可省略)B:内螺纹、英制螺纹:英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为每寸牙数,恰等于螺距之倒数。例如每寸8牙之螺纹,其螺距为1/8寸。trtd*、英制螺纹(螺纹牙型角55度)ThreadofBritishstandard(Threadpitchshapeang1.e55")BSW英国标准惠氏螺纹(粗牙)BritishStandardWhitworthThread(Coarse)BSF英国标准惠氏螺纹(细牙)BritishStandardWhitworthThread(Fine)G直管螺纹(外螺纹分A、B两面级、丝锥分G、G-D)StraightPiPethread(Outside)threadinAB:tapsinG、G-D)R锥管外螺纹(旧代号ZG;KG)Outsidepaperpipethread(O1.dthreadcodeZG,KG)RC锥管内螺纹(旧代号ZG;KG)Insidetaperpipethread(O1.dthreadcodeZG,KG)、美制螺纹(螺纹牙型角60度)ThreadofAmericanstandard(Threadpitchsh)eang1.e60UNC统一制粗牙螺纹(代替NOCnifiedcoarsepitchthread(InsteadofNC)UNF统一制细牙螺纹(代替NF)Unifiedfinepitchthread(InsteadofNF)UNEF统一制超细牙螺纹UnifiedsuperfinepitchthreadUN统制不变螺距螺纹UnifiedthreadUNS统一制特别螺纹UnifiedSpecia1.threadNPT般用途锥管螺纹(旧代号Z;K)Taperpipethreadforgenera1.purpose(O1.dthreadcode7.,K)NPSC管接头直管内螺纹Interna1.straightpipethreadforconnectionNPSM设备上自由协作,机械连接用直管螺纹Straightpipethreadforgenera1.purposeNPTF干密封锥管螺纹DrySea1.taperpipethreadNPSF干需封燃油直管螺纹DrySeaIstraightpipeinterna1.threadNGT气瓶用锥螺纹SPeCia1.threadforgascy1.inder、米螺纹MetriCthreadZM米制锥管螺纹Metrictaperpipethreadg、其它螺纹OtherthreadsSM缝纫机螺纹ThreadforsewingmachinePZ气瓶用锥螺纹SPeCiaIthreadforgascy1inder5V1-20V1一气门芯螺纹5V1-20Y1-Tyreva1.vethread螺纹代号说明示例:EXPIanatiOnofthreadcode.e.g.1.4-20UNC1/4一公称直径1/4*nomina1.dia.1/4*20每寸20牙IWenIyteethperinchUNC-美标统一制粗牙螺纹Unifiedcoarsepitchthread螺纹用途分类、英制螺纹(螺纹牙型角55-)BSW英国标准惠氏螺纹(粗牙)BSF英国标准惠氏螺纹(细牙)BA英国协会螺纹G直管螺纹(外螺纹分A.B两级:丝锥分G.G-D)R锥管外螺纹(旧代号ZG;KG)RC锥管内螺纹(旧代号ZG:KG)RP直管内螺纹(与锥管外螺纹R连接)、美制螺纹(螺纹牙型角60-)UNC统一制粗牙螺纹(代替Ne)UNF统一制细牙螺纹(代替NF)UNEF统一制超细牙螺纹1.N统一制不变螺距螺纹UNS统一制特别螺纹NBUTT锯齿螺纹NPT般用途用锥管螺纹(旧代号Z:K)NPSC管接头直管内螺纹NPTR导杆连接用锥管螺纹NPSM设备上自由协作,机械连接用直管螺纹NPS1.带锁紧螺母的松协作机械连接用直管螺纹NPSI1.软管接头螺纹NH消防软管接头螺纹NPTF干密封锥管螺纹NPSF干密封燃油直管内螺纹NPSI干密封一般直管内螺纹ANPT航空用美国牙型锥管螺纹F-PTT干密封(细牙)锥管螺纹PTF-SAESHORT一干需封SAE短推管螺纹NGO气瓶出口螺纹NGT气瓶用锥螺纹NGS气瓶用直螺纹SGT气瓶用特别锥螺纹O.650-19UNS平安装置螺纹ACME梯形螺纹(螺纹牙型角29°)G般用途梯形螺纹C对中梯形螺纹STUBACME-标准短牙梯形螺纹、米制螺纹M米制螺纹ZM米制锥管螺纹Tr梯形锥螺纹(旧代号T)、其他螺纹SM缝纫机螺纹PZ气瓶锥螺纹PG气瓶直螺纹TBG石油油管螺纹5Y1至20V1.气门芯螺纹PF日本圆柱管螺纹PT日本圆锥管螺纹NPT是AmericanNationa1.StandardTaperPipeThread的"种,属于美国标准的60度锥管螺纹,缩写N=Na1.iona1.(American)Standard,P=Pipe,T=Taper,国家标准可查阅GB/TI2716-199I
