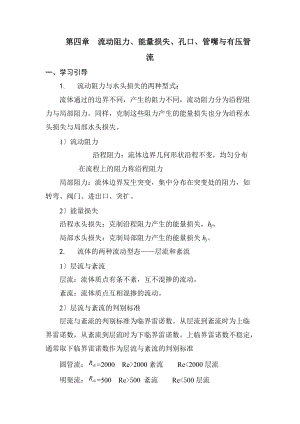

第四章 流动阻力、能量损失、孔口、管嘴与有压管流一、学习引导1. 流动阻力与水头损失的两种型式：流体通过的边界不同，产生的阻力不同，流动阻力分为沿程阻力与局部阻力。同样，克制这些阻力产生的能量损失也分为沿程水头损失与局部水头损失。1流动阻力沿程阻力：流体边界几何形状沿程不变，均匀分布在流程上的阻力称沿程阻力局部阻力：流体边界发生突变，集中分布在突变处的阻力，如转弯、阀门、进出口、突扩。2能量损失沿程水头损失：克制沿程阻力产生的能量损失，hf。局部水头损失：克制局部阻力产生的能量损失hj。2. 流体的两种流动型态层流和紊流1层流与紊流层流：流体质点有条不紊，互不混掺的流动。紊流：流体质点互相混掺的流动。2层流与紊流的判别标准层流与紊流的判别标准为临界雷诺数。从层流到紊流时为上临界雷诺数，从紊流到层流时为下临界雷诺数。上临界雷诺数不稳定，通常取下临界雷诺数作为层流与紊流的判别标准圆管流：=2000 Re>2000紊流 Re<2000层流明渠流：=500 Re>500 紊流 Re<500层流圆管流雷诺数：明渠流雷诺数：水力半径的计算：3. 均匀流根本方程与沿程水头损失1） 均匀流根本方程适用X围：在压管流动，明渠流动。圆管流中：有：恒定均匀流中，有压管流的过流断面上切应力成线性分布，中心处最小，为零；边壁上最大，=2沿程水头损失的计算公式达西公式：圆管流中：明渠流动：达西公式适用：有压管流、明渠流，层流、紊流4. 圆管中的层流运动1流速分布圆管中的层流运动流速分布为一个旋转抛物面：最大流速位于圆管中心：r=0 ， 平均流速：2动能修正系数与动量修正数动能修正系数：动量修正数：5. 紊流运动的特征和紊流阻力1紊流运动的特征紊流运动最大的特点是具有脉动性与时均性。紊流在脉动中产生流体微团之间的质量、动量、能量交换，从而形成紊流扩散、紊流摩阻，紊流热传导。假如2紊流阻力紊流在运动过程中，既有紊流层间的相对运动时均流速引起的粘性切应力，又有脉动流速引起的脉动附加应力雷诺应力即： 粘性切应力。雷诺应力其中：3紊流流速分布因紊流的随机性极强，一般很难测出各时刻的脉动流速。紊流产生的惯性应力主要依靠一些半经验理论，目前广泛使用普朗特混合长度理论。圆管紊流中，不同位置处的流体流速分布不同，流层间的应力状态不同。圆管紊流中可分为粘性底层、过渡层、紊流核心区三个局部。粘性底层层流层：紧贴固壁作层流运动的流层，其厚度。粘性底层较小，却极大地影响着紊流核心区的流动。粘性底层内流体速度成旋转抛物体分布。过渡层：粘性底层与紊流核心之间的流层，极不稳定。紊流核心：完全作紊流运动，内部流动型态又分为：紊流光滑区： ，也称水力光滑管紊流过渡区： 紊流粗糙区： ，也称水力粗糙管紊流核心区，流速成对数分布，满足下面两种分布公式： a b4尼古拉兹实验 尼古拉兹通过人工加糙管道实验，将流动分为五个区域。I区：层流区， Re<2000， II区：过渡区，2000<Re<4000， ，不稳定。III区：紊流光滑区，Re>4000， ，仍只与Re有关。区：紊流过渡区， Re>4000；与Re、均有关区：紊流粗糙区， Re>4000；与Re无关，这一区域也称阻力平方区，或自模区。6. 工业管道紊流阻力系数的计算公式1、当量粗糙度：和工业管道相等的同直径d人工粗糙管的粗糙度称为当量粗糙高度。2、尼古拉兹半经验公式：紊流光滑区： 或 适用于：Re=5×1043×106紊流粗糙区： 或 适用于：Re>3、过渡区：柯列勃洛克根据大量的实验资料，提出的计算公式：该公式实际为尼古拉兹公式的综合，也适用于三个区域。4、Moody图：1944 Moody在此根底上泛制了工业管道的计算曲线，暖通专业广泛使用Moody 图，给排专业如此使用舍维列夫公式。5布拉修斯公式： 光滑区 适用条件：Re<1056希弗井松公式： 粗糙区7舍维列夫公式舍维列夫公式：新钢管：Re×106d新铸铁管：Re×106d旧铸铁、旧铜管： 过渡区 粗糙区，10水温8谢才公式：；曼宁公式：巴甫洛夫斯基公式：适用：R适用：n7. 局部水头损失1局部损失局部损失：克制局部阻力消耗的能量，2局部损失产生的原因：边界层与别离现象：边界突变，引起流线脱离原来的壁面，产生边界别离现象，形成漩涡点压区，并与主流不断进展质量、动量、能量的交换。二次流动：形成两个方向流动纵向流、过流断面上的流动叠力形成螺旋流。3突然扩大的局部水头损失与局部阻力系数：，其它管段的局部阻力数通过插表选取。二、难点分析 工业管道紊流阻力系数的计算1紊流光滑区布拉修斯公式： 光滑区 适用条件：Re<105尼古拉兹半经验公式： 适用于：Re=5×1043×106Moody 图2紊流过渡区柯列勃洛克公式：Moody 图舍维列夫公式：旧铸铁、旧铜管： 过渡区3紊流粗糙区尼古拉兹半经验公式： 适用于：Re>舍维列夫公式： 粗糙区，10水温希弗井松公式：三、习题详解：1. 有一管径的室内水管，如管中流速，水温。1试判断管中水的流态；2管内保持层流状态的最大流速为多少？【解】(1)100C时水的运动粘性系数为管中的雷诺数为：(2) 保持层流状态的最大流速就是临界流速由于所以2. 一条输水管长l1000m，管径d，设计流量Q3/s，水的运动粘性系数为106m2/s，如果要求此管段的沿程水头损失为hf3m，试问应选择相对粗糙度/d为多少的管道。【解】由数据可以计算管流的雷诺数Re和沿程水头损失系数。         由水头损失      算得。将数据代入柯列勃洛克公式，有可以求出：，3. 如下列图，密度920kg/m3的油在管中流动。用水银压差计测量长度l3m的管流的压差，其读数为h90mm
