【采矿课件】鸡西大学：煤矿开采学（电子教案）.docx

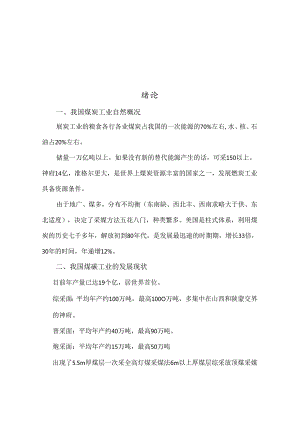

绪论一、我国煤炭工业自然概况展炭工业的粮食各行各业煤炭占我国的一次能源的70%左右,水、核、石油占20%左右。储量一万亿吨以上，如果没有新的替代能源产生的话，可采150以上。神府14亿，准格尔更大，是世界上煤炭资源丰富的国家之一，发展燃炭工业具备资源条件。由于地广、煤多，分布不均衡（东南缺、西北丰、西南求略大于供、东北适度），决定了采媒方法五花八门，种类繁多。美国是柱式体系，利用煤炭的历史七千多年，解放初到80年代，是发展最迅速的时期期，增长33倍，30年的时间，年递增12%。二、我国煤碳工业的发展现状目前年产量已达19个亿，居世界首位。综采面：平均年产约100万吨，最高100O万吨，多集中在山西和陕蒙交界的神府。普采面：平均年产约40万吨，最高90万吨。炮采面：平均年产约15万吨，最高50万吨出现了5.5m厚煤层一次采全高灯煤采煤法6m以上厚煤层综采放顶煤采媒法。三、煤炭工业的未来石油逐渐短缺。燃炭是长久能源。正在发展煤的气化和液化。近几年煤炭行业发展速度加快，产量继续增加，前途光明。四、煤矿开采学的概念、内容煤炭开采学一一是研究煤矿开采技术的综合性技术科学。研究采，掘，机，运，通。战胜井上下的各种不利条件：暗，脏，湿，累，险。采煤学的基本内容：理论结合实际地阐述适应不同煤层赋存条件的各种采煤方法、准备方式、井田的开拓方式及设计等有关问题。阐述回采工作面一一采面布置及系统一一井田开拓之间的关系。五.学习方法：1 .通读2 .记忆3 .作业与练习4 .各种模型和录像5 .答疑2005年月日*A单一走向长空采煤法回果工艺敢学时间1-2节班级03果矿教材分析敖学目的、要求掌握各种采煤方法和单一走向长壁采煤法回采工艺教学重点算破采煤回果工艺效学靠点炮眼布置教学进程一、2.1采煤方法的概念20二、2.2采煤方法的分类及应用情况20三、3.1.1最破落煤20四、3.1.2装煤与运煤20五、3.1.3工作面支护和采空区处理10果的类型新课«法讲（传）投收具、手段板书扩展内容掘进中的炮眼布Jt后记第二章采煤方法的概念及分类2.1 采煤方法的概念采煤方法一一采煤系统与回来工艺的综合2.2 果煤方法的分类及应用情况分两种体系：壁式体系一一产量94乐广泛应用。柱式体系一一很少应用。适用条件：埋藏浅（压力小），近水平（机械化柱式采煤）。薄及中厚煤层，顶板较好，沼气少，三下一上采煤。房打通了就是联络巷，矿压显现较弱。第三章采煤方法的概念及分类、单一走向长壁采煤法回采工艺三种：1、炮采一一爆破落煤，爆破及人工装煤，机械化运煤，单体柱支护。2、普采一一采煤机落煤，机械及人工装煤，机械化运煤，单体柱支护。3、综采一一采煤机落煤，机械及人工装煤，机械化运煤，液压支架支护。3.1 算破采煤回采工艺3.1.1 厚破落煤一、工序：打眼，装药，添炮泥，联炮线，放炮。要求：采用不同的参数。二、炮眼布置：f单排眼对眼,双排眼三花眼三排眼三角眼三、炮眼角度四、炮眼深度：大于进度，进度0.8；1.0；1.2。五、装药量：150-600g/每孔六、一次起爆数：几个到几十个不等。顶板不好，间隔爆破。采用串联法。3.1.2 装煤与运煤一、装煤：爆破装煤，人工装煤，机械化装煤。二、运煤：SGW-40或SGW-44型刮板运输机o移动千斤顶一台6m,机头机尾各3台。3.1.3 工作面支护和采空区处理一、工作面支护1、 支柱类型：单体支柱和金属摩擦支柱。2、 布置形式a、 正悬臂齐梁直线柱，常用。b、 正悬臂错梁三角柱，很少用。3、 控顶排数：最小三排，最大五排，推进一次或两次放顶一次。4、 特种支柱：切顶墩柱木支柱：丛柱，密集，水垛，斜撑二、采空区处理：尽量采用全部跨落法。1、 全部跨落法一一当工作面从开切眼推进一定距离后，主动撤除采煤工作空间以外的支架，使直接顶自然垮落，以后，随着工作面推进，每隔一定距离就按计划回柱放顶。一般是三、五排放顶或三、四排放顶。2、 最大控顶距一一工作空间达到的允许最大宽度。3、 最小控顶距一一回采工作所需要的最小宽度。4、 两者之差是放顶步距。5、 放顶方法回柱绞车回拄木支柱。人工回柱一一单体柱或金属柱。回柱顺序一一自下而上，自采空区侧向煤壁。思考与练习1. 为什么要对采空区进行处理？2. 绘图并叙述放顶循环的过程。3. 查找微差爆破资料并自学。通读教材2006年月日*题缥合机械化回果工艺教学时间3-4节级03果矿材分析教学目的、要求掌握综合机械化回采工艺教学重点综合机械化回果工艺教学难点采煤机割煤方式教学进程1.1.1 3.1综采面双液筒采煤机工作方式251.1.2 综采面液压支架的移架方式201.1.3 综采工作面工序配合方式301.1.4 缥果面端头作业15课的类型新课«法济（传）投收具、手段板书作业布量后记3.3综合机械化回采工艺3.3.1 综采面双浪筒果煤机工作方式一.滚筒转向和位量A.前顶后底右顺左逆一一常用，注意与单滚相反B.前底后顶右逆左顺一一中部夹开易破碎C.前底后顶（课后思考）一一特殊型号薄煤层采煤机D.前底后顶右顺左逆一一过构造、后滚简过后，马上稳架，防止碎阡垮落二.割煤方式往返一次割两刀工作面端部斜切进刀适用条件：煤层稳定，恢角较缓，常用往返一次割一刀工作面中间或端部进刀适用条件：1.顶板差2 .煤层倾角大，有能自上而下移架（支架相互摩擦）或输送机下滑，只能自下而上移架3 .双滚筒不能一次采全高，煤层厚，贴顶煤人工处理下不，采煤机装一次4 .装煤效果差，装煤单需一程5 .煤尘大，回风端不能移架作业三.集果面果煤机的进刀方式1.直接推推入法进刀（开缺口）很少采用一一放炮崩设备重2 .工作面端部斜切进刀割三角媒往返一次割两刀采煤机需等待移机头往返一次割一刀斜切折返留三角燥往返一次割一刀%切不折返，不等待移架，空牵引，移架跟不上3 .工作面中部斜切进刀往返一次割一刀，斜切不折返，不等待4 .滚筒钻入法进刀，较少用3.3.2 综采面液压支架的移架方式一.移架方式/单架依次顺序式一架一架移简单，适用不稳定J顶板，应用较多，移架时卸载面积小，顶板下沉量小分组间隔交错式沿采煤机行走方向移架速度快，适用顶板较稳定，每次不超过3架成组整体依次顺序式一组/次23架/组二.移架方式时移架速度的影响一次移支架V1=NJ/(tf+Nt11)一次移VX=1./(Htd)说明一次移多架比一次移一架在供液量相等的条件下，移架速度加快。可适应采煤机快速行走，加大产量。3.3.3 绿果工作面工序配合方式及时支护方式：割煤一一移架一一推溜利于行人，运料，通风，适用直接顶不好，老顶周期压不大。滞后支护：割煤一一移溜一一移架，我国较少用。3.3.4 综采面墙头作业一.端头支护方式单体柱Y端头支架(专门的)-工作面支架二.平巷断面与综采面的相对位量运输平巷断面应卧底掘进。移动变电站布置在同一侧，皮带运输机应在远离工作面一侧，应采用斜顶梯形断面断面，支护用可缩支架或锚杆。,3.3.5保果设备配套参数理层最大厚度一般应小于采煤机最大采高支架顶梁底面应高于采煤机面200mm端面距T=150-350mm,采高小取下限，采高大取上限移架千斤顶的行程应比采煤机载深大100'200m11设备配套有成套设备手册，设备样本上、下山运输设备能力=平巷运力=工作面能力。作业：P40图3-28中，分别对(b)和(c)两种方式回答并画图表示每次移架同时几架？割煤几架宽之后移一次支架？思考题：爬底板薄煤层采煤机滚筒旋转方向。2005年月日课,题其它条件下机果工艺的特点教学时间1-2节班皴03果矿教材分析教学目的、要求了解其它条件下机采工艺的特点教学重点综采面调斜与旋转工艺教学难点综采面调斜与旋转工艺教学进程3.4.1薄煤层机采的特点103.4.2大果商嫁果的特点153.4.3大假角机采面特点103.4.4缘果面调斜与旋转工艺103.5回来工艺方式的选择45课的类型新泰扩展内容旋转式采煤的要点教具、手段讲述、多媒体作业布置后记3.4其它条件下机采工艺的特点3. 4.1薄煤层机采的特点我国薄度层产量不到储量比重的一半，因为经济效益不好，不愿米O一. 薄燥层滚简采煤机采煤的特点：双滚筒，功率不小，薄机身，破岩力较强。骑溜式一一类似普通采燥机，适用M>080.9m；爬底式一一机身在滚筒侧，M=0.6-0.8m,前底后顶；滚筒转向一一对该；运输机一一转型，双边链，矮机身；“三股道”控顶距一一人行道，机道，割堪道，尽量减少控顶距,滞后支护。二. 刨炭机采煤特点：截深小，功率较小，粉尘较小，司机可在平卷操作，移溜和支护工人位置相对固定。托钩刨一一掌板压在输送机下方，直接托底板，稳定性好，阻力大；滑行刨一一取消掌板，用滑架；托钩滑行刨一一有掌板，掌板下增加滑板，减少摩擦力；刨煤能力Qb=3600MV6HrckM采高C工作面回采率。脆性煤，或裂隙发育“顶板较稳定，底板平整适用白牛断层少，硬结核和夹奸少一般采商14m煤层倾角15°3.4.2大采高绿果的椅点3.5m5。Om,分层和放顶都不太适合，支架容易歪斜，扭转，倒架，容易出现大面积片帮。加强司机培训煤壁要直，输送机要防滑保护支架措施I适度带压移架过构造有措施调整工作面推进方向，推进方向和节理方向一致或交小角有利防片帮措施r用木锚杆加固煤壁1.树脂固结3.4.3大假角机枭面特点（主要防滑，当12°）防止没煤砰进入底槽工作面适当伪斜一 .运输机防滑J自上而下，单向移溜，下行割煤，上行装煤移溜1.单体柱固定机头锚固装置不能同时挪开二 .液压支架防倒防滑自下向上移架，防采空区砰石下冲支架尾部1 .防倒Q间隔移架，并使支架保持适当迎山角确保工作面下端头排头支架的稳定>16°时，设液压安全绞车2 .采煤机防滑J采用无链牵引采煤机，本身防滑轻型采煤机设简单防滑杆倾角较小时采煤机应具备下滑闭锁功能，以防溜子刮动采煤机，新产品都有3.4.4综采面调斜与旋转工艺一.确定方案：选择煤层稳定，不受采动影响，构造少，无老卷的快段，一般应以机头端为中心，旋转机尾端。二.顶板管理：采用虚旋转中心法，实质是靠近端头的支架走一个小孤线。三.调斜工艺：从长刀逐渐变为短刀，最后调直运输，调正支架，进入下一个转角工程，小角度的旋转叫调斜，转角45°90°叫旋转。适用条件：局部地质变化，回收边角煤。主要目的：减少搬家次数。1 .单产效率低，旋转期长，6-8个月，支架损坏较严重，一般不用2 .作业环境要求高2.5m12°3 .对设备要求4 .对人员要求高3.5回采工艺方式的选择3.5.1缘果适用条件煤层较厚2。Om,有适当的可推进长度1000m,快角较缓，一般15。贯彻以经济效益为中心的思想。3.5.2普果适用条件适用条件广泛，尽量采用，炮采面尽量少用。课题回来工艺特殊技术措施教学时间3-4节班级03采矿教材分析教学目的、要求了解其它条件下机果工艺的特点教学重点回采工艺的特殊技术措麓教学难点回采工作面工艺设计教学进程一、回采工作面过地质构造的技术措施20二、综采面的拆迁与安装253.7回采工作面工艺设计一、确定机采工作面的开机率3二、机采面生产能力7三、确定工作面合理长度10四、回采工作面作业规程的编制及步豪15五、劳动组织形式的选择10课的类型新课扩展内容循环方式的多样性和合理性教具、手段讲述、多媒体作业布置后记3. 6回采工艺的特殊技术措施一、回果工作面过地质构造的技术措施一般措施：1、炮采2,把断层留在煤柱中<3、调斜4、工作面甩掉一部分5、瓶家（一）回采工作面过断层，不般家，因为搬家费太高，又得停产。条件：断层落差W煤层厚度综采面断层落层煤厚与最小采高之差，则不挑顶，不卧底I否则，挑顶卧底采煤机割挑顶卧底时需注意/调整方向，工作面与断层走向夹角420“30”t预先逐步减小采高。（二）综采面过其它地质构造1、过陷落柱（直径<30m）30m时，搬家。措施：1）、控制爆破，采燥机清牙，清阡石后马上转移架，小步距循环。2）、以最小采高通过。3）、陷落柱范围内支架相对滞后。2、过褶曲带当褶曲较大时，工作面推进方向应垂直于背向斜轴。（三）综采面过旧卷道二、缥采面的拆迁与安装（一）拆迁1、顶板控制金属网加木板梁金属网加钢丝绳金属网加锚杆推荐2.拆除方法端头平巷，挑高，装平板车外运工作面支架托地板，或者上机槽滑板拆除方向灵活掌握（二）安装1、开切眼断面扩大及支护扩大J一次扩完I边装边扩支护网加棚子7_网加锚杆2、组装地面t上出口3、设备进工作面的方法拖底板I轨道滑板机槽滑板单轨吊现场最常用的是平板车进工作面方式4、安装顺序前进式一一安装顺序与运送方向一致t后退式3.7回采工作面工艺设计一、确定机果工作面的开机率确定方法：现场统计采燃机开机率K一一采埋机运转时间占每日可利用的采煤作业时间的百分比,平均20%二、机果面生产能力，T/aQr=N1.MBrC三、确定工作面合理长度（一）影响工作面长度的技术因素1、设备条件：150180M2、地质条件：当断层多，煤层薄，倾角大，采高大，顶板过硬，过碎时，适当缩短3、通风条件：当瓦斯大时，用下式进行较核1.=60vMSG90BPN设计时要用到。（二）影响工作面长度的经济因素分析（现场统计时才能用到）四、回果工作面作业规程的编制及步聚只讲循环图表首先确定工作面作业形式两采一准，一天两循环（普采）边采边准，一天三循环（普采）,三采含半准，一天多循环（综采）三采一准，一天多循环（综采）四班交叉（炮采）五、劳动组织形式的选择组织形式分段作业：每段一组，综合分组追机作业：整面一段，专业分组跳段接力作业一一推荐课题单一走向长量果煤法果煤系统教学时间1-2节班级03采矿教材分析教学目的、要求了解单一走向长量采煤法采煤系统教学重点采煤系统分析教学难点下卷方位的选将教学进程4.1示例.454.2采煤系统分析一、区段参数10二、区段平巷的坡度及方向5三、区段平巷的单巷布置和双巷布置7四、对拉工作面12五、工作面回采顺序6六、区段无煤柱护巷通风方式5课的类型新课扩展内容现场对下卷布置的理念教具、手段讲述参考资料采煤学后记第四章单一走向长壁采原法采煤系统4.1 示例掘进顺序，四大系统，局部上、下巷关系。4.2 采煤系统分析一、区段参数：区段斜长：综采150m,普采120m,区段煤柱815m区段平巷宽度：普采2.53m,综采44.5m。可推进长度：普采500m,综采1000m.二、区段平巷的坡度及方向当采用小绞车调车时，定坡掘进坡度为17临。坡度5°时都称平巷。（一）普采区段平巷布置当有褶皱时：教材中的方式：一条折线，沿中线掘进；一条曲线，沿腰线掘进并超前。现场：一般都是打直线，沿中线掘进。高点设绞车，低点设水泵水窝，皮带凹曲线半径大于80倍皮带带面宽，凸曲线半径大于12倍皮带带面宽，沿空掘巷或沿空留卷。其优点是：施工简单，回采率高，井巷工程量小，工作面等长，刮板运输机长度不增减，施工速度快，巷道维护量少。缺点是对排水不利。下卷设备形式：胶带运输机靠下帮，便于采煤机自开缺口。(一)综采区段平巷布置布置方式同上述现场部分。三、区段平巷的单卷布Jt和双卷布置(一)普采巳述(一)综采1、双卷，第二条放移动变电站。缺点：电缆移设复杂，影响液压支架的通过，不能开缺口。2、单巷1)移动变电站在上巷，风流反向，小于10度；缺点：不能自开缺口。2)移动变电站在下巷，常用方式，皮带一般应靠下帮布置。(三)平巷支护建议用锚杆或锚杆加半梯形可缩金属支架支护。四、对拉工作面下工作面要比上工作面短，煤向上运，电机功率有限。通风方式：中间进，上下回；或上下进，中间回；或中下进，上回。错距小于5m,通常下超前上。优点：费用少，回采率高，生产集中，掘进量和维护量少，占用设备少。适用条件：非综采，煤层倾角小于12度，顶板中等稳定以上，瓦斯不大。条件还可放宽。五、工作面回采顺序后退式；前进式；往复式；旋转式。六、区段无煤柱护巷（一）沿空留巷后退式，前进式，往受式，适用2.Om以下的缓斜、恢斜煤层。留巷后即转入下区段回采。优点：无煤柱，易维护，少掘进平巷及联络巷。（二）沿空掘巷完全留窄小煤柱适用：缓倾斜、倾斜，厚度较大的中厚和厚煤层。不能受回采工作面的采动影响所以掘进滞后回采的时间不小于3个月，一般46个月，个别810个月。要进行观测。交替采。跳采。依次接替一一双卷掘进，煤柱回收，滞后在边界开始沿空掘进。七、通风方式与回果巷道布置有II、Z、Y、H、W型5种。八、受构造影啕时的区段平巷的布置靠开、伪斜、跳过（陷落柱）。4.3 单一走向长壁采煤的应用适用条件：顶板易于冒落的缓颈斜、倾斜的薄、中厚及厚煤层（55m以下）尽量不用分层开采。课题假斜煤层走向长量下行跨落采煤法教学时间3-4节班级03采矿教材分析教学目的、要求了解倾斜煤层走向长量下行得落采煤法教学重点回采工艺特点教学难点采煤系统分析敬学进程5.1 示例.455.2 果煤系统分析205.3 回枭工艺特点25课的类型新课扩展内容现场绿果面报家费用教具、手段讲述参考资料果煤学后记第五章倾斜煤层走向长壁下行跨落采煤法5.1 示例对照投影，讲掘进顺序，四大必须，运煤，运料，排阡和掘进出煤,通风分层同采分层分采5.2 果煤系统分析一.区段分层平巷的布置倾斜式：内错（向工作面错）a<15o20°1外错（向区段煤柱错）较少用J水平式：a>20o25。垂直式：a<10o二.布置方式（一）布置方式1.一煤一岩式一留煤柱，维护时间长，困难。2.机轨合一：优点：省一条区段集中巷和一些联络卷，维护量少，运输设备安装方便。缺点：断面较大，速度较慢，没有煤巷定向。尤其综采应用较多，挂中线定向掘进，上下允许有起伏。（二）位置（三）分层平巷与集中平卷的联系方式：石门，斜巷和立眼，。A、平斜组合式B、两平一斜式C、两斜一平式D、一平一斜式（四）分层同采的合理错距超前掘进和回采的前提基本稳定滞后时间）3-4个月，错距现场确定三.无区段平巷的布置优点：系统简单，类似单一走向长壁，工程量少，掘进速度快，上下分层间隔时间长，利于形成再生顶板缺点：不能分层同采，只能两翼接替式跳采，巷道维护时间长，目前，综果多数部分采用这种形式，克服了上述缺点，尽量采用。四.跨上山回采目的：不单是为回收上山煤柱。能减少自燃，改善上山应力状态，最主要是减少综采的搬家次数，200万/次缺点：对石门破坏严重。注意：1.底板岩石Xonu2 .两面不能同时跨越。3 .停采线不能与上山太近，20m°4 .不留区段煤柱，以防压上山。两个示例，有区段集中巷图5-9无区段集中巷图570五.无区段燥柱方式沿空留巷只在顶分层，中下分层无定论沿空掘巷J恢复溜煤斜巷（书上P90）,指有区段集中巷。通过区段石门，没有区段集中巷。5.3回采工艺特点一 .顶分层特点（一）人工假顶竹笆式，便宜，只能铺底网，寿命短1、假顶材料金属网，强度高，耐腐蚀，寿命长塑料网，不粘手，工人不累，抗控强度高，抗剪差,延伸率大，成本高，容易出网兜2、假顶形式底网顶网顶网优点：1）不必把底煤全部清净即可挂网，及时支护，顶分层即可受益。2）窜阡少，回柱方便。3）本层浮煤在下分层可采出。4）支柱工艺简单。采面铺顶网方式：长边平行于工作面号采铺顶网方式：长边垂直4工作面顶网底网有优势（二）再生顶板页岩式泥岩再加注水式灌浆，一段时间形成一定强度的再生顶板。时间）46个月，甚至一年。工艺简单，类似顶层，不必人工假顶,有条件时尽量采用。二 .假顶下回采特点：（->支护及顶网管理周期来压不明显，但破碎，浅截深，支柱，正倒悬臂错深齐柱式，或长梁对棚。综采，支架一般为掩护式或支掾掩护式，擦顶带压移架，滚筒距网1OOnun（二>放顶切顶好，最后一排的处理：斜掾，抬棚，防止悠架（三）分层采高控制间隔3050m打钻向下，分七厚度综采3.2,一般3.0m普采2.4,一般2.0m三 .适用条件煤层顶板不十分坚硬易于跨落，直接顶具有一定厚度的馈斜及倾斜厚煤层（不能放顶煤的，不能一次采全高的）。自燃问题比较严重，假顶工作量大，巷道复杂，维护较困难。5.5m次采全厚，5.5m放顶煤。课题放顶炭采煤法教学时间1-2节班级03采矿教材分析数学目的、要求了解放顶煤采煤法教学重点回采工艺特点教学难点放煤顺序教学进程7.1 基本将点及类型307.2 工艺特点207.3 果煤系统分析257.4 适用条件及评价15课的类型新课扩展内容难放煤层的处理教具、手段讲述参考资料采煤学.后记第七章放顶煤采煤法7.1 基本将点及类型一、特点：采底层，上部冒落放出，高位、中位、低位，过程,不充分碎裂体，较充分，冒落放出二、类型：1、沿煤层全部放顶煤一一常用2、预采顶分层一一需人工放顶的，抽放瓦斯的、并要铺网防止混砰，8米，减弱了矿体破坏力.7.2 工艺特点一、顶煤碎裂原理及措施碎裂过程：1,支撑压力弹性塑性一一一次破坏，不冒落。2,顶板下沉和反复支撑一一二次破坏一一对应不充分和较充分体。顶梁越长，支掾次数就越多，利碎，但易产生架上或架前冒空。顶梁越短，支撑次数就越少，不利碎。顶煤厚423米。二、顶煤放出的规律椭球体概念：放出椭球体直径=0.250.3h理论上，放出椭球体表面上的颗粒将大体同时到达放炭口。三、放煤工艺的几个问题（一）开采厚度及放采比底层采高22.8米放采比顶煤厚度与采高之比为了顺利放煤，碎裂一一松散松散需要膨胀高度=1.21.25顶煤厚度，要实现膨胀，放煤口就要下沉：1,顶板下沉400500mm2,中位窗口50Omm的下沉量3,低位窗口全部下沉量=底层采高煤厚68米放采比23中位放煤煤厚1012米放采比4一5低位放煤（二）放煤步距一般为2刀放一次，大-一放不净小-易混研现场观测（三）放顶顺序与开口数1 .多轮每轮放1213分段：工作面分成23段，可一段放也可各段同时放顺序：段内每次放相邻俩口,按顺序放等量：每口每轮放量相等2 .单轮多口同时开4个口顺序第一个口见阡后，开第5个口，1/4不等量1,1/2,1/3,1/43 .多轮每轮放1213间隔1.3.52.4.6顺序挨个放一个一个放多口各口量一样4 .单轮间隔1.3.5先放2.4.6滞后一段距离多口每次3个口第四种常用各种方式每次放煤口不大于3个5 .3采煤系筑分析一.回采卷道布置简单在底层经济效益显著二.面长及推进度面长：1.不小于80米,碎裂要求2.一个小班内应把整个面长的顶煤全放完1.=n(Tt)Bn往往运输机的能力不足.一般100120米条件好的大于150米。可推进度800-1000米。三.煤质回采率1 .初采损失。采空区充短物高度大于支架高度的80%,顶板冒落无冲击危害过1/2跨落步距后，少放一部分。2 .终采损失顶燥硬一一距停采线10T5米，不放顶煤，以利撤架。顶煤软一一工作面按810度坡爬到顶板3 .端头损失。两端各2-3架不改4 .采，放损失5%15%10-12%5 .护巷煤柱损失以上在一起，按规定小于25%,应采取一些措施。个人意见和分析：回采率达不到国家规定，也不搞分层开采。经济效益一一成本利润6 .4适用条件及评价一、评价：优点：单产高，效率高成本低，巷道少，搬家少，经济效益显著缺点：煤损多，易发火，燃尘大，瓦斯易积聚。二、适用条件：小于15度，M=610米，f=1.3,不易燃,含研少，瓦斯少，不易爆。课题急倾斜走向长壁枭煤法教学时间3-4节班级03采矿教材分析教学目的、要求了解急倾斜走向长量采煤法教学重点俯伪斜走向长壁分段水平密集采煤法教学难点俯伪斜走向长壁分段水平密集果煤法工作面空间概念教学进程一、倒台阶一.20二、斜倒台阶20三、俯伪斜走向长量分段水平密集采煤法15四、机采.15五、倾斜分层放炮落煤20课的类型扩展内容最新的急慎斜果煤法教具、手段赛建参考资料果煤学后记第八章急倾斜采煤法特点：1、煤自溜，但不安全。2,顶底板都可能沿倾斜滑动，支架不稳。3、除溜煤外，操作困难。4、溜煤眼无设备，运料眼无轨遒，行人眼有梯蹬，溜砰、回风、排水。5,构造较复杂，掘进慢，回采率低，易自燃，走向短。6,采用立面投影图或层面图。§8.1急倾斜走向长壁果煤法一、倒台阶按图讲区段回风平巷、运输平巷、超前辅助平巷行人眼、通风眼、溜煤眼、正倒台阶、风镐落煤、木支柱、脚手板、护身板、密集支柱、两采一放，运煤、运料、通风系统。二、斜倒台阶按图讲短壁打眼放炮、斜台滑煤、打眼放炮斜上打、金属支柱、假顶用挡砰帘，增加加强支柱三、俯伪斜走向长量分段水平密集果洪法按图讲爆破落煤，金属支柱，倒悬壁，沿煤壁齐梁齐柱,每隔4-5m设一排密集支柱加笆帘子，起挡阡切顶作用，溜煤，运料，通风等。上述三种非机械化采煤法评价及适用条件倒台阶：优点：巷道量少缺点：劳动强度大顶底板易滑脱，顶板管理量大，瓦斯易积聚适用：越来越少。斜台阶：优点：压力较稳定巷道比较少顶底板不易滑脱工效较高瓦斯不积聚缺点：仍然有台阶适用：优于倒台阶俯伪斜走向长壁分段水平密集：优点：取消了台阶矿压显现比较小工效比较高顶底板稳定性比较好缺点：有瓦斯积聚卷道较多适用：40°,顶板中等稳定，煤壁易片，V2m的低瓦斯煤层，或厚度变化大的不适合伪倾斜柔性掩护支架采煤法薄及中厚煤层。取代前两种。四、机采（试验阶段，经济效整不好）（一）、钢丝绳锯按图讲有区段煤柱，刀柱式采煤2030间距无支护锯开豁口地压落煤工人不进工作面评价：优点：劳动强度低材料消耗低缺点：顶板难管回采率低媒质差断绳不好处理不可靠推广难有气垛的情况充气和放气相当于升柱或降柱的作用（二）普采防滑除以前讲过的防滑措施外采煤机用绞车牵引运输机也要绞车牵制单体支架防滑：顶架平行于工作面并加木底梁（Z）综采伪斜不设运输机煤自溜液压支架上安装供采煤机行走的导轨五、倾斜分层放炮落煤工作面斜长12Om教学后记：本次课用图较多，由于有投影仪大大缩短了用时，讲课效率的大提高，同页数的内容，相对用时较少，所以在编制教学计划时，图多的课程，每课页数可适当增多。果M急倾斜采煤法教学时间1-2节班级03采矿教材分析教学目的、要求了解急慎斜走向长量果煤法教学重点伪领斜柔性掩护支架果煤法敕学难点伪倾斜柔性掩护支柒果煤法工作面空间概念敢学进程8.2 伪倾斜柔性掩护采煤法208.3 水平分层及慎斜分层果煤法208.4 水平分段放顶煤采煤法20果的类型扩展内容最新的急倾斜果煤法教具、手段W参考资料果煤学后记8.2伪倾斜柔性掩护采原法一、采煤系统按图讲：各巷道及斜眼状态，运燃，运料，通风，行人等系统。柔性支架位置在头顶，立面图，巷道是侧视图，用两根铁线示意。随采随冒巷道。二、掩护支架结构按图讲：最底层是钢丝绳。三、回果工作（一），准备。按初次下放图讲打开切眼，目的，供风。头，尾。从尾部铺起。冒15米，开始下放。（二），正常回采。按图871讲。安拆支架。支架卡在放炮后的煤上。钢梁垂直于顶底板。钢丝绳与回采面平行。出煤铺溜，打眼即海。边采煤边调架。全断面一次爆破为好。（三）收尾按图讲。图871只拆不接。打收作眼，目的，回风。四、改进支架，扩大使用范围。（一） 厚度大接长钢架，井下运输3米长左右。可用到M=12米。（二） 厚度较小。用八字型枪护架。改善通风，增加作业空间。1.3米一1.6米（三）恢角5560度时，用折线形。（四）单腿支撑式：（60。八字型钢架加一根金属支柱。V=1.454.6米。（五）7字型M1.3米。结论：不同厚度，不同倾角，有各种形式可供选用。五、改进卷遒布置，减少支架安装次数。次数只是减少，并没消灭。但巷道量增加了，有无更好的办法？作为思考题。六、评价及适用条件。与前几种方法相比，卷道系统并不简单，自溜运煤也不是独有的优点。工作面倾角缓。工作面支护特别省工省时。是除综采放顶块采煤法之外的最好的急倾斜采煤法。存在问题：支架宽度不可调。应研究，例如：用手调撑杆（晾衣杆）。适用条件：a>60om=2-6米，煤厚度变化不大的厚煤层。实际上，a）45o,in12米，薄，中厚都可以。8.3水平分层及倾斜分层采煤法方法已经淘汰，自学。略讲。8.4水平分段放顶原采煤法用粉笔盒示意分段采煤法。一、果煤系统看图讲巷道系统，用铁线先建立空间就念。二、综采工艺特点采煤机短机身，刮板输送机功率小，采煤机可上机头。从巷道入刀，自底板向顶板方向放炮，一般要多轮放炮，距离应）25米。三、滑移支架放顶煤工艺特点图8-32,按图讲，滑移支架。2-3刀放煤一次，网剪口，不超过3个口，底板到顶板放煤。四、顶煤破中和放出特点不易碎，应低位放煤。把急斜冒落漏斗介绍一下，把采煤面空间用灯泡盒演示一下，放顶煤工作面沿走向推进。五、评价、先问，与其他急倾斜采燥法相比，值得推广。经济效率好，单产高。占用设备少，成本低，铺网少（滑移支架），比急倾斜分层采煤法巷道多，比其他方法巷道少。结论：对于急倾斜煤层M=8T4米，滑移支架炮采放顶煤。M=14-24米，滑移支架普采放顶煤。M)24米，综采放顶煤。问：M<8?用什么？柔性掩护支架。果M采煤方法的发展方向教学时间3-4节班级03采矿教材分析教学目的、要求了解果煤方法的发展方向教学重点果煤方法的发展的几个发展方向敕学难点应用敢学进程1.采煤工艺技术发展302.果煤方法的发展方向253.无人工作面采煤方法35果的类型扩展内容无人工作面采煤方法教具、手段W参考资料果煤学后记10.1选择采原方法的原则及影响因素分析（略）10.2采原方法的发展方向一、机械的问题，看经济效益：<2.4,用普采，可不用综采；>2.4m时，看综采设备研究制造的程度（大倾角，大米高）。二、>12,走向长壁；<12,要用倾斜长壁，条带式划分。三、厚煤层，m<5n3<45。，一次采全高>45。.柔性掩护V15。,放顶煤m>5m15°<v452倾斜分层，好决防倒姗问题，也可放顶煤切<8.柔性掩护支架co8<”，V14,滑移支架，炮采，放1徽，水平分段a>45°«14<”,<24.滑移支架，普采，放瞰，水平分段24<s滑移支架,炮采,放御四、要推广无煤柱护技术，但要注意，保安规程规定不允许向采空区漏风。五、“三下”采煤看效益，现一般不用。六、水采，一定条件，在国内有详细的对比数据和结论的情况下可用。七、柱式体系：如果全部回采，适合柱式采煤层，用壁式效益更好，如果“三下”留煤柱采，效益一般都不好。10.3无人工作面采煤方法（略）果M“三下一上”果煤教学时间1-2节班级03采矿教材分析教学目的、要求TM“三下一上”采煤教学重点移动蜜地的主断面及其特征教学难点地盘移动和变形的5种类型和规律教学进程1.岩层与地表移动特征452.地表移动与变形的预计45课的类型新景扩展内容观念更新教具、手段讲述参考资料采煤学后记第二十三章“三下一上”采原（目的：破坏程度、留煤柱）三下一上一一建筑物下、铁路下、河流下、承压水体上。22.1岩层与地我移动特征一.岩层移动特征HM=25-50及以上时，稳定后形成三带。三带：冒落带裂缝带或导水裂缝带弯曲带或整体移动带一直到地表二 .地表移动特征（一）地表移动及移动盆地。图232,边界、下降IonUn0（二）移动盆地的形成过程及种类种类：非充分采动碗状（充分采动盆状一一超充分采动过程：图233、讲解上述。主断面、过最大下沉点，走向、倾向（三）移动盆地的主断面及其特征按图234讲：充分和近充分时边界角（10mm）、块柱方向、上山方向（下山）、松散层移动鱼6。移动角（i=3mmm,k=0.0002m,e=2mmm的点）取3
