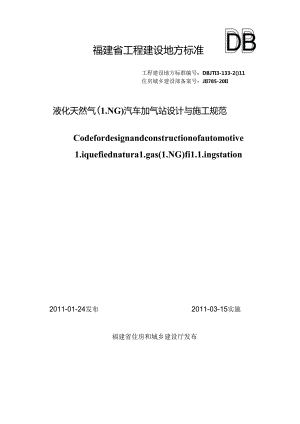

福建省工程建设地方标准工程建设地方标准编号：DBJTI3-133-2()11住房城乡建设部备案号：JII785-20II液化天然气(1.NG)汽车加气站设计与施工规范Codefordesignandconstructionofautomotive1.iquefiednatura1.gas(1.NG)fi1.1.ingstation2011-01-24发布2011-03-15实施福建省住房和城乡建设厅发布福建省工程建设地方标准液化天然气(1.NG)汽车加气站设计与施工规范Codefordesignandconstructionofautomotive1.iquefiednatura1.gas(1.NG)fi1.1.ingstationDBJT13-133-2011JI1785-20I1主编单位：福建中闽物流仃限公司福建省轻工业安装公司批准部门：福建省住房和城乡建设厅施行日期：20II年03月I5日2011年福州福建省住房和城乡建设厅关于社匕隹发布省工程建设地方标准液化天然气(3G)汽车加气站设计与施工规范的通知闽建科(2011)4号各设区市建设局(建委)、公用局，平潭综合实验区交通与建设局：由福建中闽物流有限公司会同相关单位主编的液化天然气(1.NG)汽车加气站设计与施工规范，经审查，批准为福建省工程建设地方标准，编号为DBJ/T13-133-2011,自2011年3月15日起执行。在执行过程中，有什么问题和意见请函告省厅建筑节能与科技处。该标准由省厅负责管理。关于同意福建省液化天然气(1.NG)汽车加气站设计与施工规范地方标准备案的函建标标备2OIII8号福建省住房和城乡建设厅：你厅关于报送福建省工程建设地方标准液化天然气(1.NG)汽车加气站设计与施工规范备案的函(闽建科函201114号)收悉。经研究，同意该标准作为“中华人民共和国工程建设地方标准”备案，其备案号为：J1.1785-201K该项标准的备案公告，将刊登在近期出版的工程建设标准化刊物上。根据福建省住房和城乡建设厅关于下达2010年福建省工程建设地方标准制定、修订计划（第二批）的通知（闽建科函2（）1047号）的要求,规范编制组经过广泛调包研究，认真总结液化天然气（1.NG）加气站多年来的设计、海工、建设和管理经验，参考国内外相关标准，并在广泛征求意见的基础上，制定本规范。本规范主要技术内容是：I.总则：2.缩略语和术语：3基本规定：4.区域布理：5.总平面布置：6.工艺设施：7.管道系统和安全泄放装身：8.自控系统及报警系统：9.电气：10.消防：II.安全技术防疮：12.建筑物、采暖通风、绿化；13.工程施工：附录A计算间距的起讫点：附录B民用建筑物保护类别划分：附录C1.NG加气站内爆炸危险区域的等级范围划分。本规范由福建省住房和城乡建设厅负货管理“执行过程中如有意见或建议，请寄送福建省住房和城乡建设厅建筑节能与科技处（地址：福州市北大路242号，邮编:35（XX）I）本规范主编单位：福建中闽物流仃限公司福建省轻工业安装公司本规范弁编单位：福建省公安消防总队陕西省燃气设计院本规箱主要起草人员：吴杰连长华游素珍史晓军林慈郭宗华谢智明曹颖王东平陈锋钟道迪黄伟明田红梅陈彦程玉排姚晓亮杨跃钢傅景锋本规范主要审查人员：吴佩英陈允冀顾安忠张元榕许航王琳基陈雪文詹建峰陈辉陈维舫施恭盛卓敏黄强李亚长刘耀祖黄文I总则I2缩略语和术语22.1 缩略语22.2 术语23基本规定53.1 关于合建站53.2 加气站等级划分53.3 气合建站等线灯分54区域布置64.1 -强规定64.2 区域布设防火间跑65总平面布置85.1 一般现定85.2 储城围墙85.3 站区拌水95.4 总平面布置的防火间距95.5 加油加气站的作业区域96工艺设施I1.6.1 1.NG储揶I1.6.2 1.NG泵I1.6.3 1.NG增压器116.4 放空加热器116.5 高压气化潺126.6 1.NG柱塞泵126.7 卸车设施126.8 1.NG加气设施127管道系统和安全泄放装置147.1 管道系统147.2 安全泄放设施148自控系统及报警系统168.1 仪表及自控168.2 报警系统168.3 紧急切断系统（ESD）168.4 控制系统动力源169电气179.1 负荷等级179.2 爆炸危险区域等级范树划分及防爆电器选择179.3 电揽敷设179.4 防雷、防静电及接地17IO消防1910.1 干粉灭火器设讹1910.2 消防给水系统19I1.安全技术防范2011.1 一般规定2011.2 视频安防监控系统2011.3 入侵报警系统21H.4实体防护装置2112建筑物、采暖通风、绿化2212.1 建筑物2212.2 通风2212.3 绿化2213工程施工2313.1 一般规定2313.2 材料和设备检验2413.3 土建工程2413.4 工艺设备安装2613.5 管道工程2713.7 防腐绝热工程2813.8 交工文件28附录A计算间距的起讫点31附录B民用建筑物保护类别划分32附录C1.NG加气站内爆炸危险区域的等级范围划分34本规范用词说明36引用标准名录37附：条文说明40Contents1 Genera1.Provisions12 AbbreviationsandTerms22.1 Abbreviations22.2 Terms23 BasicRequirement53.1 AboutAutomotiveGaso1.ineandGasRi1.ingStation53.2 GradingOfFiIIingStation53.3 GradingofAutomotiveGaso1.ineandGasFi1.1.ingStation54 Regiona1.Arrangements64.1 Genera1.Requirement64.2 Regiona1.ArrangementsFircPitch65 Genera1.1.ayout85.1 Genera1.Requirement85.2 Cofferdam85.3 StationDrainage95.4 TheFircSpaceofGenera1.1.ayout95.5 OperatingAreaofFiI1.ingS1.a1.ion96 Techno1.ogyFaci1.ities116.1 1.NGContainer116.2 1.NGPump116.3 1.NGTurtxxhargcr116.4 VentHeater116.5 High-PrcssurcGasifier126.6 1.NGPistonPump126.7 Un1.oadingFaci1.ities126.8 1.NGBi1.1.ingFaci1.ities127 Pipe1.ineSystemandSafetyReIicfDcvice147.1 Pipe1.ineSystem147.2 Safc<yRcIicfDcvicc148 AutomaticContro1.SystemandA1.armSystem168.1 AutomaticContro1.System168.2 A1.armSystem168.3 EmergencyShu1.dinvnDevice(ESD>168.4 PowerSourceofCon1.ro1.System169 E1.ectrica1.179.1 1.ucidRating179.2 1.eve1.OfExp1.osionHazardousAhx1.andExp1.osion-ProofE1.ectrica1.Equipment179.3 Cab1.ing179.4 1.ightningProtection,ntiS(aticandGrounding1710 Hre-Figh1.ing1910.1 DryPowderExtinguisher1910.2 FircWaterSystem1911 SecurityAndProtection2011.1 Genera1.Requirements2011.2 VideoSecurityMOnitOringSystem2011.3 IntrusionA1.armSystem2111.4 Physica1.ProtectionDevices2112 Bui1.dings,HeatingandVenti1.ation,Green2212.1 Bui1.ding2212.2 Venti1.ation2212.3 Green2213 Construction2313.1 Genera1.Requirement2313.2 Materia1.sandEquipmentInspection2413.3 Civi1.Engineering2413.4 PnxressEquipmentInsta1.1.ation2613.5 Pipe1.ineProject2713.6 ConstructionofE1.ectrica1.Instruments27!3.7Anti-CorrDSiCHiinsu1.ationEngineering2813.8 D<unenIbrConstructionComp1.etion28Appendix A EndsCa1.cu1.atedDistance31Appendix B TypeofCivi1.Bui1.dingProtection32Appendix C 1.eve1.ofExp1.osionHazardousAreain1.NGFi1.1.ingStation34Exp1.anationOfWordinginThisCode36NormativeStandards37Exp1.anationOfProvisions401 总则1.0.1为规位1.NG汽车加气站、1.-CNG汽车加气站的设计和施工，提高设计和工程质量水平，防止和减少火灾和爆炸损失，保障人员和财产安全，制定本规范。1.0.2本规范适用于本省行政区域内，新建、扩建和改建的1.NG、1.-CNG燃气汽车加气站，以及汽车加油加气合建站的设计与施工01.0.31.NG汽车加气站、1.-CNG汽车加气站的设计与施工，除应符合本规范外，尚应符合国家和福建省现行有关标准的规定.2 缩略语和术语2.1 缩略语1.NG1.iquefiednatura1.gas（液化天然气）的缩略语1>CNGmprcsscdnatura1.gas（压缩天然气）的缩略语。1.-CNG由1.NG转化为CNG的缩略语。2.2 术语2.2.1 液化天然气1.iquefiednatura1.gas（1.NG）一种在液态状况下的无色流体，主要由甲烷组成，组分可能含有少量的乙烷、丙烷、氮或通常存在于天然气中的其他组分。2.2.2 1.NG加气站automotive1.NGfi1.1.ingstation为车载燃料瓶充装1.NG的场所。2.2.3 1.-CNG加气站1.-CNGfi1.1.ingstation由1.NG转化为CNG,为车教燃料瓶充装CNG的场所。2.2.4 两用加气站1.NGand1.-CNG111.1.ingstation1.NG加气站和1.-CNG加气站联合建站，称为两用加气站。2.2.5 油气合建站automotivegaso1.ineandgasfi1.1.ingstation各类加气站与加油站联合建站，称为油气合建站。2.2.6 1.NG储1.NGcontainer用来储存1.NG的容潜。2.2.7 1.NG槽车1.NGcargotransportcontainer装有1.NG储域的专用运输车辆。2.2.8 储气井CNGstoragewe1.1.CNG加气站内用于储存CNG的地下立管。2.2.9 储气瓶组gasstoragebott1.esgroup通过管道将多个CNG储气瓶连接成一个整体，用于储存CNG的装置。2.2.10 CNG储气设施CNGstoragefaci1.ity储气瓶组、储气井等存储CNG设施的统称。2.2.11 车载燃料瓶VehiCuIarfiIeIContainer受气车上存储燃料的容谓。2.2.12 工作压力designoperatingpressure容器在正常工作过程中，容器顶部的压力（表压）.2.2.13 大工作压力maximumworkingpressure容器在正常工作过程中，容器顶部可能达到的最大压力（表压），亦称为最大正常工作压力。2.2.14 国堰CofTcrdam用以能容纳堤内最大储建容积液体的闱堤。2.2.15 家急切断系统emergencyshutdowndevk,e（ESD）通过就地或远程操作，能够快速使工艺系统内的介质不再流动的装置。2.2.16 加气枪fue1.ingconnector通过燃料加注软管与乍辆燃料加注系统连接的装置,用于输送1.NG或蒸发气。2.2.17 加Atfue1.ingaci1.ity给车载燃料瓶充装1.NG或CNG,并带有计量、计价装置的设备，2.2.18 加气岛gasfi1.1.ingis1.and用于安装加气机或加气柱的平台。2.2.19 1.NG卸车点UnIOading1.NGpoint接、卸柏车（集装箱）内1.NG的固定点。2.2.20 拉斯IB1.breakawaycoup1.ing在一定外力作用下可被拉断成两节，拉断后具有白密封功能的阀门。2.2.21 环境气化器ambientvaporizer从自然热源，如大气、海水以及地热水中获取气化所需热量的气化器。2.2.22 揖廉设备skidmountedunit将相关设备和装巴安装在一个热体上的加油加气设备。2.2.23 安全技术防范系统SeCUrityandprotectionsystem以维护社会公共安全为目的，运用安全防范技术所构成的视频安防监控系统、入侵报警系统、实体防护等：或由这些系统为子系统组合或集成的电子系统或网络。2.2.24 视算安防监控系统videosurvei1.1.anceandcontro1.system利用视频技术、监视设防区域并实时显示，记录现场图像的电子系统或网络.2.2.25 入侵报警系统intrudera1.armsystem利用传感器技术和电子信息技术探测并指示非法进入或试图非法进入设防区域的行为、处理报警信息、发出报警信息的电子系统或网络。2.2.26 实体防护physica1.protection用安全防范目的，能延迟风险事件发生的各种实体防护手段，包括建（构）筑物、解障、器具、设备、系统等.3 基本规定3.1 关于合建站3.1.1 1.NG加气站和1.VNG加气站可以联合建站，1.NG加气站和1.-CNG加气站也可与加油站联合建站。3.2 加气站等皴划分3.2.1 加气站的等级划分应按表3.2.1规定执行。表3.2.11.NG加气站'1.-CNG加气站、1.NG和1.CNG两用加气站的等级划分级别1.NG加气站1.-CNG加气站、1.NG和1.-CNG两用加气站1.NG储罐总容积(n)1.NG储罐单域容积<m')1.NG储鄙总容积(mj)1.NG储罐单罐容积(m3)CNG储气设施总容积(n)一级12O<V18OW60I2O<V18O606二级<v120W60(<V120W604三级6()30W60W304注：V为1.NG储罐总容积。3.3 油气合建站等级划分3.3.1各类加气站和油气合建站的等级划分应按表3.3.1规定执行。表331各类加气站和油气合建站的等级划分加油站等级1.NG加五、站、1.-CNG加站、两用加气站等级一级二级三级一级XX一被二级一级一级二级三级一级二级二级注：1加油站的总容积、单犍容积及分皴规定执行汽车加油加气站设计与施工规范GB501.56o2柴油第容积折半计入汽油罐单罐容积或总容积.3“X”表示不应合建。4 区域布置4.1 一般规定4.1.1 加油加气站区域规划，应符合城市规划、交通规划及环境保护和防火安全要求，并应选在交通便利的地方.4.1.2 在城市建成区内，不应建设一级加气站和一级油气合建站。4.1.3 气站宜与加油站油气合建“4.1.4 城市建成区内的加油加气站，宜靠近城市道路.不应选在城市干道的交叉路口附近。4.2 区域布置防火间距4.2.1 加气站、油气合建站的1.NG储罐、放空管管口、1.NG卸车点与站外建、构筑物的防火距离，不应小丁表4.2.1的规定“表4211.NG储陲、放空管管口、1.NG卸乍点与站外建、构筑物的防火距离（m）项目级别1.NG储罐放空管管口、加气机1.NG和车点一级站二级站三级站重要公共建筑物I(X)KX)I(X)I(X)I(X)明火或散发火花地点4538331825民用建一类保护物筑保护二类保护物3528221416物类别三类保护物252218I1.13甲、乙类生产厂房、库房和甲、乙类液体储罐4545402022其他类物品生产厂房、库房和丙类液体储罐,以及容积不大于50n,的埋地甲、乙类液体储罐3232281416室外变配电站3636322()22电缆沟、暖气管沟、下水道8668快速路、主干路1513I1.88¾1.11Stft次干路、支路12II1066架空电导线无绝缘层1.5倍杆1.5倍杆高1倍杆高力线导线有绝缘层高1倍杆高0.75倍杆高架空通信线和国家I、H级1.5倍杆（塔滴15倍杆（塔）高I倍杆（塔隔通信发射塔一般I倍杆（塔）高0.75倍杆（塔滴0.75倍杆（塔滴注：1民用建筑物面向加气站的一OM增.如果为一、二级耐火等级的无门窗洞口实体地，则该民用建筑物与地上1.NG储罐、放空管管口、加气机、1.NG卸车点的防火距离可按本表规定的距离减少30%,但不得小于三类保护物的规定。2 1.NG储热、放空管管口、加气机、1.NG卸车点与站外建筑面积不超过2OOnf的独立民用建筑物，其防火距离可按本表的三类保护物减少20%,3 1.NG储罐、放空管管口、1.NG卸车点与站外小于或等于100okVA箱式变压罂、杆装变压器的防火距离，可按本表的三类保护物诚少20%5总平面布置5.1 一般规定5.1.1 加气站总平面应按工艺流程、火灾危险性、功能要求及特点，结合地形、风向等条件合理布置。5.1.2 1.-CNG加气站的柱塞泵宜布置在远离周边居民区的一侧.5.1.3 油加气区的入口和出口应分开设置.5.1.4 液化天然气的储存区临近江河、城市排洪沟布置时应采取措施，防止泄漏液体流入水域或排洪沟内。5.1.5 加油加气站应设置围墙，围墙设计应符合下列规定：I加油加气站的工艺设施与站外建构筑物之间距离不大丁25m以及不大于表4.2.1中防火间距的1.5倍时，相邻侧应设置实体围堵,如大T25m以及表421中防火间距的1.5倍时应设置隔离墙，隔离墙可为非实体墙。2实体围墙高度不低于2.2m,困境应采用不燃材料建造。5.1.6 加油加气站内不得建有营业性的住宿、娱乐和锭饮设施。5.2 储罐围堰5.3 .11.NG储罐四周应设用堰。522用堰设计应符合下列规定：1用堪内的有效容积应不小于耀组内个最大储曜的容积。2用堪应为不燃烧实体防护结构，应能承受所容纳液体的静压及温度变化的影响,且不渗漏。3储律碑壁距围垠内壁的距离应不小于3m。4国坡的高度应不小于Im,不宜大于1.6m,（以图地内设计地坪标高为基准）.5国垠内的不同方位应设置不少于2个人行台阶或梯子。6管道穿堤处应采用非燃烧材料严密封堵。7囤烟内应设置集液池。8国坡内不应设W.其他易燃液体。91.-CNG站的高压储气瓶组不得设为在圉圾内。IO集液池内的积水若采取自流排水，应采取措施防止1.NG通过排水系统外流：若采用防爆潜水泵排出，应采取措施防止防爆潜水泵、排水管道及电缆暴雷在1.NG温度下运行，防爆潜水泵启动之前应确认臾液池内无泄漏的液体或气体.53站区排水5311.NG储存区及其它工艺设施区的排水系统，不得采用管道及暗沟直接排入，应经过一段明案后，经水封排入市政排水系统.5.4 总平面布置的防火间距5.4.1 加气站及油气合建站站内设施之间的防火距离，不应小F表5.4规定.5.5 加油加气站的作业区域551加油加气站的作业区域应符合下列规定：I站内车道宽度应按车辆类型不同确定。用了1.NG公交车辆、大型客货运输车辆通行的车道单车道宽度不应小于4.5m,双车道不应小于9m。其他类型车道单车道不应小于3.5m.双车道宽度不应小于6nu2作业区域的车道不应采用沥青路面。3作业区域内不应有明火或火花散发点。«5.4站内总平面布？1的防火距离(m)I-NOM1.tCWM*<as（»*t井）PRyziMW密阂“池ING¥4泌.总'UMBH<W>代核二JiaMCff1.）XMaIK.史东装n<.T*G.INGI1.Xf1.1.NM1.NW>iT三1.11气化H用防刈I制HS4crtA11“Ift气<的&同MMIgNtt姑馔轴CNG1.Na&味九war6433*6*33*citw866R*G9K.*855*，AM263a12IO6663*0_2yIO2DU624<IUK444Q22KW135蜘2-466H4446_22ft15124Etrkit弋相*.*EkOWStm(桢&代*.*a6MBMSMa438664812123IW.4.*Q6<Nmm682I1.2.:一*一一一*.*W<WM火股0MWtK*.Mrtm666*.*前*61.IWar«_6IOIO2IMItt.<fkW>6»IO2g»IO?注：IM*U的虢装设爵。黏内K他“也的防火即用.可按冬衣中二箕油的1.NGMMM少21>%.2站用超摩d应为门商.3构%(汕)明火&不的冽何面向可燃泣体或可燃气体收篇一统的旧,如眼为一、二娘耐火马谈的无门窗刑口实体均,SJK与可爆代体豉可惜气体&品侑防火用为“按小我收定的距少3(<但不得健于力油加气作业区内.4裹中：Ji密示无助火间界卷求5表示执打GB501561.ffiW.6表中天然气或空管门防火网舜为空时距戈K1.6工艺设施6.1 1.NG储罐6.1.1 1.NG储罐的设计建造应符合国家现行标准钢制压力容器GB150、低温绝热压力容器GB18442和固定式压力容器安全技术监察规程为TSGR0004的规定.6.1.2 储辨应设置全启封闭式弗筑安全阀，且不应少于2个（I用I备）。安全阀的设置应符合固定式压力容器安全技术监察规程TSGR0004的有关规定.6.1.3 1.NG储僧应设置两套独立的液位计，液位计必须具有现场和远传显示功能，高液位和低液位时应能报警。最高液位和最低液位时应能报警，并与紧急停车系统（ESD）联锁。6.2 1.NG泵6.2.1 1.NG泵宜为浸没式离心泵，浸没式泵应安装在泵揶中。泵罐的制造应符合现行国家标准钢制压力容器3GB150、低温绝热压力容器GB18442和压力管道规范规定。6.2.2 泵球的入口管道上应安装切断阀。6.2.3 在泉出口管道上应设巴切断阀、止回阀和全启封闭式弹赞安全阀。6.2.4 泵罐应设置人工放空阀和安全阀。6.2.5 泵罐应安装压力表、温度检测装置.。6.3 1.NG增压器631增压器宜选用环境气化器。632每台增压器的入口、出口应安装切断阀。6.4 放空加热IS6.4.1 放空系统应设置放空加热器。6.4.2 放空加热器为环境气化器。6.5 高压气化器6.5.1 高压气化器应选择环境气化器。6.5.2 高压气化器出口应设巴温度计。6.5.3 高压气化器的设计压力应不小于27.5MPa.6.6 1.NG柱塞泵6.6.1 柱塞泵的入口应设置金屈软管.6.6.2 柱塞泵的出口应设置止回网和全启封闭弹簧安全箱。6.6.3 柱塞泵的出口应安装压力表.6.7 卸车设籁6.7.1 与1.NG槽车相连的卸车系统宜采用万向充装管道系统.6.7.2 与卸车管道相接的进液管道上应安装紧急切断阀和止回阀，止回阀应设旁通阀门和管道.6.7.3 车处应有1.NG储旅高液位、低液位和最高液位、最低液位声光报警奘置.6.8 1.NG加气设施6.8.1 加气机应在加气车辆可能触及的地方安装防撞设施，防撞设施的高度不应小于0.6m»6.8.2 加气枪的最大输送压力应小于受气车辆的车数燃料瓶:的最大工作压力。6.8.3 加气机上或加气机附近应设置紧急切断系统(ESD)的人工操作装置。6.8.4 加气机液体金属软管均应设拉断保护装置。6.8.5 加气软管的长度不应超过6m。6.8.6 加气岛上应设置领气或压缩空气吹扫装置，短气或压缩空气的露点应不小于-4OT。概气瓶或压缩空气装困不应设置在加气岛上。6.8.7 加气区域直设敞开罩棚，草棚设置应符合卜列规定：I罩棚高度净空不小于4.5m。2罩棚边缘与加气机的水平投影距离不应小F3m.3罩棚支柱应在加气岛内，支柱边缘距加气岛顶端不应小于06m.当罩棚支柱不在加气岛内时，支柱外（车辆可能触及的地方）应设防撞柱。防撞柱不应小于0.6m。6.8.8 加气机应安装在加气岛上，加气岛宽度不小于1.2m,高度不大于02»7管道系统和安全泄放装置7.1 管道系统7.1.1 基本要求管道组成件应执行现行国家标准£工业金阙管道设计规范GB50316.工业设备及管道绝热工程施工规范GB50126.压力管道规范GB，T20801和现行行业标准£石油化工管道用金属软管选用、检验及验收SHT34I2的有关规定。7.1.2 对于管道及管道连接有温度变化引起的收缩与膨胀应按现行国家标准工业金属管道设计规范GB50316的规定处理。7.1.3 1.NG加气站低温液相管道宜采用在工厂组装的真空管道.7.1.4 1.NG泵前的工艺管道的设计压力不应小于1.6MPa,泉后的工艺管道的设计用力不应小于2.5MPa.设计温度不高于-196C。7.1.5 1.NG柱塞泵泵前的工艺管道的设计压力不应小于1.6MPa泵后的工艺管道的设计压力不应小于27.5MPa,设计温度不高于I96'C.7.1.6 低温管道的组成件(包括紧固件)应采用奥氏体不锈钢O6Cr1.8Ni1.(),管材应符合现行国家标准G流体输送用不锈钢无当圭钢管GB,T14976的有关规定：管件应符合现行国家标准钢制对焊无缝管件3GB"12459的有关规定，法兰、紧固件应符合现行行业标准E钢制管法兰、垫片、紧固件3HG<20592-2()635的有关规定。7.1.7 管道布置应能满足操作、维修及人员安全逃生。Z1.K液态1.NG在管道中的流速，泵前不宜大于1.2ms,泉后不应大于3m/s：低压天然气在管道中的潦速不宜大于20ms,高压天然气在管道中的流速不宜大于511s(在压力为25MPa压力状态时。7.2 安全泄放设筋7.2.1 安全阀与设备或管道之间应设置切断阀，切断阀必须处F全开位置并被锁定或铅封。7.2.2 1.NG工艺系统的低温放空气体,应经过加热器加热后方可排入放空管.7.2.3 容器设置安全阀的地方同时应设置人工放空阀：工艺管道上设置安全阀的地方同时宜设置人工放空阀。7.2.4 低温液相和气相管道上两截断阀之间应设安全阀。安全阀的设巴应符合固定式压力容器安全技术监察规程TSGR0004和压力管道规范GB/T20801的有关规定7.2.5 1.NG加气站内的放空管应集中放空，1.-CNG加气站内的面压放空管和低压放空管应分开设置。7.2.6 放空管管口应高出周围IOm之内的任何设备、建（构）筑物2m以上，且距地面不小于5m,7.2.7 放空管管口不宜设置雨罩等改变放空气体方向的装置，管口应45。向上，底部应设理排污阀。7.2.8 放空管应远离站内人员集中的地方。8自控系统及报警系统8.1 仪表及自控8.1.1 加气站的生产工艺过程和工艺设施应实时监控。8.1.2 控制系统应具有防止误操作的联锁功能及系统工艺蓼数越限时的报警功能。8.1.3 艺设施现场应设置检测仪表，重要的参数应能远传至控制室.8.2 报警系统«.2.1加气站内的工艺装置区域和生产区域内应设置可燃气体泄漏报警系统。8.2.1 加气站的1.NG储罐区应设置低湿检测报警系统。8.2.2 可燃气体泄漏报警系统和低温检测报警系统应采用固定式安装，指示报警设备应安装在有人值守的控制室或值班室。8.2.3 可燃气体泄漏报警、低温检测报警系统宜独立设置。8.2.4 报警系统应具有声光报警功能。8.2.5 可燃气体泄漏报警系统的检测器和指示报警设备的安装应执行现行国家标准石油化工可燃气体和有毒气体检测报警设计规范GB504931.8.3 紧急切断系统(ESD)8.3.1 加气站应设餐紧急切断系统，当系统出现不可恢豆的紧急状况或事故状态下应立即停车，并关闭储耀或管道同门。8.3.2 紧急切断系统应具有手动、自动功能，并具有远程切断功能，远程切断按钮距储群距离不小于10m。833紧急切断系统应只能手动复位.8.4 控制系统动力源«.4.1加气站控制系统的电源除市电外，应设置不间断供电电源(UPS).H.4.2控制系统应有失效保护功能，当电源或仪表风中断时，工艺系统能停止在安全状态。9.1 负荷等级9.1.1 加气站的生产及日常生活负荷等级应为三级负荷，当加气站设巴自建消防给水系统时应为二级负荷。9.2 爆炸危险区域等级施圉划分及防电器选择9.2.1 加气站爆炸危险区域的等级范围划分应符合现行国家标准学爆炸和火灾危险环境电力装置设计规范GB5(X)58,并应按附录C确定.9.2.2 爆炸危险区域的电器设备和电缆应按照现行国家标准S爆炸和火灾危险环境电力装置设计规范GB50058的规定选择“93电缆敷设9.3.1 爆炸危险区域的电缆宜直埋敷设。采用管沟敷设时，管沟应用干砂填实。进入建筑物时应有封堵措施.9.3.2 可燃流体系统与电力穿线管或金属导体系统的每一界面，包括与工艺仪表接口应设置密封或隔离措施.9.4防雷、防静电及按地9.4.1 防雷1加气站的防雷设计应执行现行国家标准建筑物防雷设计规范GB50057。2加气站内的所仃金属物件及各种管道，应采取等电位连接。31.NG储建、工艺装置可不设独立避雷针,但在不同方位的两处应作防雷接地.4加气站的控制室应安装信息系统设施，其防雷击电磁脉冲设计执行现行国家标准建筑物防雷设计规范GB50057第六章有关规定。9.4.2防静电I加气站的防静电设计执行现行行业标准化工企业静电接地设计规范HG,T20675,2加气站在卸车、储存、加气过程中应尽量避免大量产生静电荷，如控制液（气）体流速在安全流速以内。3站内所有金属导体实行等电位连接.4工艺管道每隔Wm处设防静电接地装置“
