移动脚手架专项施工方案设计.doc

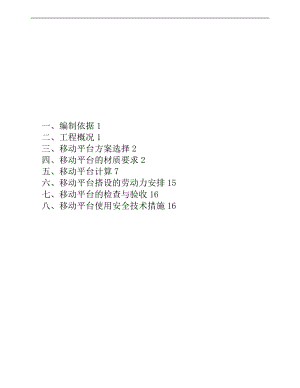

一、编制依据1二、工程概况1三、移动平台方案选择2四、移动平台的材质要求2五、移动平台计算7六、移动平台搭设的劳动力安排15七、移动平台的检查与验收16八、移动平台使用安全技术措施16一、编制依据1、建筑施工计算手册2、建筑施工手册第四版 ；3、钢结构设计规XGB50017-2014 ；4、建筑结构荷载规XGB50009-2012；5、建筑施工脚手架实用手册含垂直运输设施；6、建筑地基根底设计规XGB50007-2011；7、建筑施工门式钢管脚手架安全技术规XJGJ128-2010；8、建筑施工扣件式钢管脚手架安全技术规XJGJ 130-2011；二、工程概况工程名称长兴岛圆沙社区03-01地块动迁安置房项目工程地址某某市崇明区长兴岛结构类型框架剪力墙建筑类别住宅建筑层数17建筑高度三、移动平台方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性与便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、结合以上移动平台设计原如此，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用移动平台。四、移动平台的材质要求1、移动平台采用镀锌钢管焊接，平台护栏可拆卸。性能与质量应符合现行行业标准。 2、移动钢管脚手架搭设的工艺流程以与材质要求：脚手架钢管类型48×3每米钢管自重g1k(kN/m)脚手板类型木脚手板脚手板自重标准值g2k(kN/m2)栏杆、挡脚板类型栏杆、木脚手板挡板挡脚板自重标准值g3k(kN/m)密目式安全立网自重标准值g4k(kN/m)每米立杆承受结构自重标准值gk(kN/m)材料堆放荷载q1k(kN/m2)1施工均布荷载q2k(kN/m2)2平台上的集中力F1(kN)2立杆轴心集中力F2(kN)013.5m4.7m平台的材料规格要求： A=48镀锌钢管 B=48镀锌钢管 C=34镀锌钢管 D=27镀锌钢管 E=34镀锌钢管2平台板为30mm厚的木板。3平台护栏采用抽插式可拆卸。4水平拉接杆应设于架立杆内侧，剪刀撑应设于架立杆外侧并结实焊接。5架下部采用架外斜支撑对门架整体起扶持稳固作用。 6剪刀撑在脚手架外侧每边均要设置，剪刀撑按照脚手架外围宽度设置； 7作业层防护栏杆高度不应低于1.05m，挡脚板高度不应小于150mm。五、移动平台计算1、板底支撑纵向钢管验算钢管类型48×3钢管截面抵抗矩 W(cm3)钢管截面惯性矩I(cm4)钢管弹性模量E(N/mm2)2.06×105钢管抗压强度设计值 f(N/mm2)205纵向钢管验算方式简支梁1强度验算板底支撑钢管按照均布荷载下简支梁计算移动脚手架平台上的无集中力板底支撑钢管计算简图 Mmax=ql2/8=1.426×12/8=0.178kN·m =Mmax/W=0.178×106/(4.49×103)=39.644N/mm2f=205N/mm2满足要求！移动脚手架平台上增加集中力最不利计算板底支撑钢管计算简图弯矩图 Mmax=0.879kN·m剪力图 =Mmax/W=0.879×106/(4.49×103)=195.768N/mm2f=205N/mm2满足要求！2挠度验算移动脚手架平台上无集中力满足要求！移动脚手架平台上增加集中力最不利计算 q2'=F1=2kN板底支撑钢管计算简图剪力图变形图满足要求！2、横向支撑钢管验算平台横向支撑钢管类型单钢管钢管类型48×3钢管截面抵抗矩 W(cm3)钢管截面惯性矩I(cm4)钢管弹性模量E(N/mm2)2.06×105钢管抗压强度设计值 f(N/mm2)205立柱间纵向钢管支撑根数n2横向钢管验算方式简支梁横向支撑钢管按照均布荷载和集中荷载作用下简支梁计算，集中荷载P取板底支撑钢管传递最大支座力。移动脚手架平台上无集中力p'=R'max板底支撑钢管计算简图弯矩图 Mmax=0.215kN·m剪力图 Rmax变形图 Vmax=0.617mmmin900/150,10=6mm =Mmax/W=0.215×106/(4.49×103)=47.884N/mm2f=205N/mm2满足要求！移动脚手架平台上增加集中力最不利计算板底支撑钢管计算简图弯矩图 Mmax=0.495kN·m剪力图变形图 Vmax=1.199mmmin900/150,10=6mm =Mmax/W=0.495×106/(4.49×103)=110.245N/mm2f=205N/mm2满足要求！3、立杆承重连接计算横杆和立杆连接方式单扣件单扣件抗滑承载力(kN)8扣件抗滑移折减系数1满足要求！4、立杆的稳定性验算钢管类型48×3钢管截面回转半径i(cm)钢管的净截面A(cm2)钢管抗压强度设计值 f(N/mm2)205立柱布置形式单立杆立杆计算长度系数每米立杆承受结构自重标准值gk(kN/m) NQ3=F1+F2=2+0=2kN不考虑风荷载时，立杆的轴向压力设计值支架立杆计算长度长细比= L0/i=3699/15.9=232.642=250满足要求！轴心受压构件的稳定系数计算不考虑风荷载时 =N/A=8.054×103/(0.101×4.24×102)=188.072N/mm2f=205N/mm2满足要求！5、立杆支承面承载力验算脚手架放置位置混凝土楼板上混凝土板厚度h(mm)100砼设计强度等级C25立杆底座面积A(m2)1抗冲切验算楼板抗冲切承载力：满足要求！2局部受压承载力验算不考虑风荷载时，立杆的轴向压力设计值楼板局部受压承载力：满足要求！六、移动平台搭设的劳动力安排 1、为确保工程进度的需要，同时根据本工程的结构特征和脚手架的工程量，确定本工程机电移动平台搭设人员需要510人。 2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、移动平台的搭设和拆除，均应有项目技术负责人的认可，方可进展施工作业，并必须配备有足够的辅助人员和必要的工具。七、移动平台的检查与验收 1、移动平台搭设完毕，应按规定对移动平台工程的质量进展检查，经检查合格后方可交付使用。 2、平台架搭设好后，应由单位工程负责人组织技术安全人员进展检查验收。 3、验收时应具备如下文件：4、验收人员：总包工程部、安全部，搭设单位工程部、安全部 (1) 移动平台工程的施工记录与质量检查记录； (2)移动平台搭设过程中出现的重要问题与处理记录，5、移动平台工程的验收，除查验有关文件外，还应进展现场检查，检查应着重以下各项，并记入施工验收报告。 (1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠； (4)抛撑是否按要求搭设，移动平台在移动中与移动到施工位置后是否按要求恢复到原位； (5)垂直度与水平度是否合格。6、移动平台的限重： 13.5m4.7m2.4m平台的限重500kg； 2载人不得超过4人。八、移动平台使用安全技术措施1、 移动平台移动时必须距离临边一定距离，并派专人看护；2、 移动中禁止突然启动加速，必须平稳、缓慢前进；3、 定期检查移动平台，发现问题和隐患，在施工作业前与时维修加固，以达到巩固稳定，确保施工安全。4、 移动平台严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。5、 移动平制作人员必须持证的焊工，并正确使用安全帽、安全带、穿防滑鞋。6、 严禁移动平台存在探头板，铺设脚手板与作业时，应尽量使施工荷载内、外传递平衡。7、 保证移动平台体的整体性，不得与井架、升降机一并拉结，不得截断架体。8、 结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。9、 严格控制施工荷载，脚手板不得集中堆料施荷，且每边均匀堆放，施工荷载不得大于2kN/m2，确保较大安全储藏。10、 作业层设置可靠的防护栅栏、挡脚板，防止坠落物体伤人。
