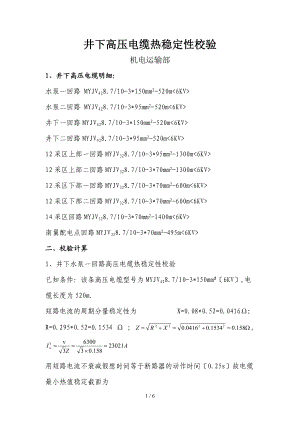

井下高压电缆热稳定性校验.doc
井下高压电缆热稳定性校验机电运输部1、 井下高压电缆明细：水泵一回路 MYJV428.7/10-3*150mm2-520m<6KV>水泵二回路 MYJV428.7/10-3*95mm2-520m<6KV>井下一回路MYJV428.7/10-3*150mm2-520m<6KV>井下二回路MYJV428.7/10-3*95mm2-520m<6KV>12采区上部一回路MYJV328.7/10-3*95mm2-1300m<6KV>12采区上部二回路MYJV328.7/10-3*70mm2-1300m<6KV>12采区下部一回路MYJV328.7/10-3*70mm2-600m<6KV>12采区下部二回路MYJV328.7/10-3*70mm2-600m<6KV>14采区回路MYJV328.7/10-3*70mm2-1400m<6KV>南翼配电点回路MYJV328.7/10-3*70mm2-495m<6KV>二、校验计算1、井下水泵一回路高压电缆热稳定性校验已知条件：该条高压电缆型号为MYJV428.7/10-3*150mm²6KV,电缆长度为520m.短路电流的周期分量稳定性为 X=0.08*0.52=0.0416； R=0.295*0.52=0.1534 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<150mm2 故选用 MYJV42 3*150 电缆完全符合要求. 2、井下水泵二回路高压电缆热稳定性校验已知条件：该条高压电缆型号为MYJV428.7/10-3*95mm²6KV,电缆长度为520m.短路电流的周期分量稳定性为 X=0.08*0.52=0.0416； R=0.221*0.52=0.1149 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<95mm2 故选用 MYJV42 3*95 电缆完全符合要求. 2、 井下中央变电所一回路高压电缆热稳定性校验 已知条件：该条高压电缆型号为MYJV428.7/10-3*150mm²6KV,电缆长度为520m.短路电流的周期分量稳定性为 X=0.08*0.52=0.0416； R=0.295*0.52=0.1534 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<150mm2 故选用 MYJV42 3*150 电缆完全符合要求. 4、井下中央变电所二回路高压电缆热稳定性校验已知条件：该条高压电缆型号为MYJV428.7/10-3*95mm²6KV,电缆长度为520m.短路电流的周期分量稳定性为 X=0.08*0.52=0.0416； R=0.221*0.52=0.1149 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<95mm2 故选用 MYJV42 3*95 电缆完全符合要求. 5、12采区上部变电所一回路高压电缆热稳定性校验 已知条件：该条高压电缆型号为MYJV328.7/10-3*95mm²6KV,电缆长度为1300m.短路电流的周期分量稳定性为 X=0.08*1.3=0.104； R=0.221*1.3=0.2873 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<95mm2 故选用 MYJV32 3*95 电缆完全符合要求. 6、12采区上部变电所二回路高压电缆热稳定性校验 已知条件：该条高压电缆型号为MYJV328.7/10-3*70mm²6KV,电缆长度为1300m.短路电流的周期分量稳定性为 X=0.08*1.3=0.104； R=0.3*1.3=0.39 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<70mm2 故选用 MYJV32 3*70电缆完全符合要求. 7、12采区下部变电所一回路高压电缆热稳定性校验 已知条件：该条高压电缆型号为MYJV328.7/10-3*70mm²6KV,电缆长度为600m.短路电流的周期分量稳定性为 X=0.08*0.6=0.048； R=0.3*0.6=0.18 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<70mm2 故选用 MYJV32 3*70电缆完全符合要求. 8、因12采区下部变电所二回路与一回路所用电缆一致,故计算同上.9、12采区上部变电所至14采区变电所高压电缆热稳定性校验 已知条件：该条高压电缆型号为MYJV328.7/10-3*70mm²6KV,电缆长度为1400m.短路电流的周期分量稳定性为 X=0.08*1.4=0.112； R=0.3*1.4=0.42 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<70mm2 故选用 MYJV32 3*70电缆完全符合要求. 10、中央变电所至南翼配电点高压电缆热稳定性校验 已知条件：该条高压电缆型号为MYJV328.7/10-3*70mm²6KV,电缆长度为495m.短路电流的周期分量稳定性为 X=0.08*0.495=0.039； R=0.3*0.495=0.148 ；,用短路电流不衰减假想时间等于断路器的动作时间0.25s故电缆最小热值稳定截面为 ,Smin<70mm2 故选用 MYJV32 3*70电缆完全符合要求. 6 / 6
