引调水线路工程地质勘察规范-征.docx

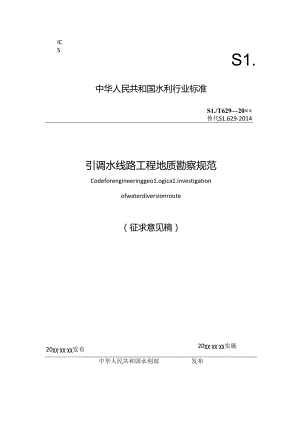

ICSS1.中华人民共和国水利行业标准S1./T62920××替代S1.629-2014引调水线路工程地质勘察规范Codeforengineeringgeo1.ogica1.investigationofwaterdiversionroute20实施（征求意见稿）20发布中华人民共和国水利部发布.1./-A-刖三根据水利技术标准制修订计划安排，按照S1./T1-2024水利技术标准编写规程的要求，对S1.629-2014引调水线路工程地质勘察规范进行修订。本标准共8章和10个附录，主要技术内容有：一一标准编制目的和适用范围；一一引调水线路工程地质勘察的基本任务、工作程序以及应遵循的基本技术原则；引调水线路工程各阶段工程地质勘察内容和方法等；一一工程地质勘察报告附件、隧洞围岩主要力学参数取值、隧洞岩石掘进机法施工地质条件适宜性评价、隧洞盾构法施工工程地质勘察要求、黄土隧洞工程地质评价、隧洞涌水量预测、隧洞围岩大变形评价、隧洞有害气体和放射性评价、渠道工程地质分段评价、隧洞施工超前地质预报方法等。本次修订的主要内容有：一一删除了招标设计阶段的内容；一一对部分术语解释进行了修订，增加了部分术语；一一修订r一般埋深洞段的勘察内容和方法：一一修订了深埋洞段的勘察内容和方法：一一增加r超深埋洞段的勘察内容和方法；一一修订了附录“岩石掘进机法施工隧洞地质条件适宜性评价”、“隧洞超前地质预报方法”：一一增加了附录“盾构法施工隧洞勘察要点”、“隧洞围岩变形评价”。本标准所替代标准的历次版本为：S1.629-2014本标准批准部门：中华人民共和国水利部本标准主持机构：水利部规划计划司水利部水利工程建设司本标准解粹单位：水利部规划计划司水利部水利工程建设司本标准主编单位：水利部水利水电规划设计总院中水北方勘测设计研究有限责任公司本标准参编单位：长江设计集团有限公司云南省水利水电勘测设计研究院新疆水利水电勘测设计研究院有限责任公司吉林省水利水电勘测设计研究院黄河勘测规划设计研究院有限公司广东省水利电力勘测设计研究院有限公司本标准出版、发行单位：中国水利水电出版社本标准主要起草人：高玉生段世委高义军张怀军滕杰陈书文毛深秋胡相波李松磊池建军黄志义王吉亮赵永川王兆云周云卢长伟王志豪张一李军李承中陈柳本标准审查会议技术负责人：本标准体例格式审查人：本标准在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给水利部国际合作与科技司（通信地址：北京市西城区白广路二条2号；邮政编码：100053;电话:010-63204533；电子邮箱：bzh：网址：1总则12术语23基本规定44规划阶段工程地质勘察65项目建议书阶段工程地质勘察85.1 一般规定85.2 陂洞85.3 柒道115.4 汲槽、管桥145.5 例虹吸165.6 管、涵186可行性研究阶段工程地质勘察206.1 一般规定206.2 陡洞206.3 渠道306.4 渡槽、管桥336.5 倒虹吸356.6 管、涵377初步设计阶段工程地质勘察397.1 一般规定397.2 隧洞3973柒道487.4 渡槽、管桥517.5 例虹吸537.6 管、涵558施工详图设计阶段工程地质勘察577924463713556667788998.2 施工期工程地质勘察附录A工程地质勘察报告附图附件附录B隧洞围岩主要力学参数取值附录C隧洞岩石掘进机法施工地质条件适宜性评价附录D盾构法施工陵洞工程地质勘察要点附录E黄土隧洞工程地质评价附录F隧洞涌水量预测附录G隧洞围岩变形评价附录H隧洞有击气体和放射性评价附录I条道工程地质分段评价附录J隧洞施工超前地质预报方法标准历次版本编写者信息96条文说明971.0.1为规范引调水线路工程地质勘察技术工作，明确勘察内容、方法和技术要求，保证勘察工作质量，制定本标准。1.0.2本标准适用于大型引调水线路工程地质勘察。1.0.3引调水线路工程地质勘察工作应与引调水工程设计阶段相对应，包括规划、项目建议书、可行性研窕、初步设计和施工详图设计等阶段。1.0.4本标准主要引用下列标准：核辐射环境质量评价一般规定（GBII215）中国地族动参数区划图（GB18306）电离辐射防护与辐射源安全基本标准（GB18871）工程岩体分级标准（GB/T50218）水利水电工程地质勘察规范（GB50487）盾构隧道工程设计标准（GB/T51438）堤防工程地质勘察规程（S1.188）水利水电工程天然建筑材料勘察规程（S1.251）1.0.5引调水线路工程地质勘察除应符合本标准规定外，还应符合国家现行有关标准的规定。2.0.1引调水线路工程waterdiversion1.ineproject引调水工程中从取水点到受水点间由隧洞、渠道、渡槽、管桥、倒虹吸、管涵等输水建筑物组成的线路工程。2.0.2一般埋深隧洞genera1.1.yburieddeeptunne1.埋深不大于600m的隧洞。其中埋深小于3倍洞径的隧洞为浅埋隧洞。2.0.3深埋隧洞de叩buriedtunne1.埋深大于600m,且小于100om的隧洞。2.0.4超深埋隧洞UItradeepburiedtunne1.埋深不小于100Om的隧洞。2.0.5岩爆rockburst地卜洞室围岩中应变能集中释放，造成洞壁岩块（片）爆裂、弹射的现象。2.0.6围岩大变形1.argedeformationofsurroundingrock隧洞开挖后围岩向净空方向位移，收敛应变超过1%的围岩变形。2.0.7涌水waterinrush在隧洞施工过程中，穿过含水或透水地层所发生的地下水向洞内冒出或突然喷出的现象。2.0.8突泥mudinrush在隧洞施工过程中，穿过溶洞或断层带等地段时所发生的大量松散状岩土体随地下水突涌的现象。2.0.9渠道渗漏Channe1.seepage栗水经透水岩土体渗漏到渠道深部和外恻的现象。2.0.10深挖方渠道deep1.yexcavationchanne1.开挖深度大于15m的渠道。2.0.11高填方渠道high1.yfi1.1.edchanne1.填筑高度大于8m的渠道。2.0.12架空层bridging1.ayer因细颗粒缺失而呈架空结构的砂砾石层或碎（块）石层。2.0.13采空区goaf地Hr层开采空间围岩失稳而产生位移、开裂、破碎垮落，直到上覆岩层整体下沉、弯曲所引起的地表变形和破坏的区域及范围。2.0.14施工地质预测预报geo1.ogica1.predictionandforecasting根据开挖揭示的地质情况，校验复核前期勘察成果，分析地质现象，预测预报可能出现的地质问题，提出处理建议。采取的手段主要是通过观测、编录，结合施工期监测成果等，进行地质分析评价工作。2.0.15隧洞超前地质预报geo1.ogica1.forward-prospectingintunne1.在分析已有地质资料的基础上，采用地质调查及物探、超前钻探、超前导洞等专门探测F段，对隧洞开挖面前方的不良地质体的位置、规模、性状及可能的危害等进行探测、分析与判断。3.0.1引调水线路工程地质勘察范围应包括引调水线路工程场址区及周边相关地带。3.0.2应依据引调水工程的地质勘察大纲开展工作。3.0.3引调水线路工程地质勘察应根据勘察阶段的任务和内容及工程地质条件更杂程度，综合运用各种勘察手段，积极采用新技术新方法，合理布置勘察工作。渠道、隧洞工程地质条件复杂程度可按表3.03-1.表3.0.3-2划分。表3.031渠道工程地质条件复杂程度划分复杂程度划分因素简单1地形平缓地区；2不良地咙现象不发育；3地层岩性较单一,特殊岩土或粉细砂层、架空层较少分布：4断裂的造不发育，地层产状利于边坡稳定：5地下水位低，岩土体透水性烟，不存在严重港漏或浸没问SS更杂1地形变化起伏大地区；2不良地被现象发褥：3地层岩性红杂多变,特殊岩土或粉细砂层、架空层大面积分布：4断裂构造发育，地层产状变化剧烈，边坡不稳定：5地下水位高，有承压水分布.岩十.体透水性中一强,可能存在产里的溢漏或浸没问起注，划分可按.项符合.就高划类一的麽姬执行.表3.03-2隧洞工程地质条件复杂程度划分复杂程度划分因素简单I地形完整,物理地鲂现象不发育，环境地质条件较好：2地层岩性较单一，无工程地就性质不良岩体分布；3地侦构造较简单、断裂构造不发育，地应力较低；4无布害气体、地温异常、围岩变形及岩爆问邈：5水文地质条件简单，无富水层（带）分布：6进出口地质条件较好，边坡稳定复杂I地形不完整、物理地质现象发育、环境地喷条件差：2地层岩性复杂，工程地质性质不良岩体大面枳分布或洞段主要为新近系、第四系地层：3地质构造发杂，有大断裂或活动性断裂通过，高地应力；4存在有古气体，或地温异常，或中等以上岩爆；5水文地质条件复杂.岩溶发育.行强透水带或承压水分布.可旎存在突水（泥）问起：6进出口地质条件差,边坡不稳定注I：本农不适用黄土陵洞.注2：总分可按“一项符合，就高地类”的母财执行.3.0.4进行隧洞区地应力、地温、有害气体和放射性元素测试。3.0.5对深埋洞段及超深埋洞段应通过搜集、分析研究既有区域地质资料，在地质测绘和水文地质调杳基础上，以综合物探为主，辅以钻探、孔内测试与试验等开展工作，重点勘察主要工程地质条件，对重大工程地质问题应进行专题研究，分析评价影响隧洞工程建设的重大工程地质问题。3.0.6对可能存在重大地质风险或前期难以查明工程地质条件的洞段，在可行性研究阶段勘察中应提出超前地质预报的方案。3.0.7引调水线路工程中的区域地质、泵站、水闸勘察应符合GB50487的相关规定。3.0.8利用河道、湖塘引水时，应勘察其工程地质条件，评价岸坡稳定、渗漏、没没等工程地质问题。河道、湖塘堤防需整治时，应提出整治建议及有关工程地质参数。勘察工作宜符合S1.188的相关规定。3.0.9天然建筑材料勘察应符合S1.251的相关规定。料场选择应避开生态红线、自然保护区、基本农田、国家公益林等区域。3.0.10各勘察阶段均应编制工程地质勘察报告，报告应结构合理、内容完整、论述清晰、论据充分、结论正确。报告附图附件应符合附录A的规定。4规划阶段工程地质勘察4.0.1规划阶段工程地质勘察应对规划方案引调水线路进行地质论证，为规划设计提供工程地质资料。4.0.2工程地质选线应综合考虑区域地质、工程地质、水文地质、环境地质条件和可能存在的工程地质问题及其对工程设计、施工建设和运行管理的影响，并宜遵循下列原则：1选择地形相对完整，环境地质条件简单，地震活动性较弱区域，宜绕避规模较大的滑坡、泥石流、移动沙丘、采空区及重要矿产分布等区域。2选择地层分布稳定，岩性较单一，地质构造较简单区域，宜绕避软弱、膨胀、易溶等不良岩土层及活动性断层、规模较大的断裂破碎带、褶皱轴部等结构破碎的部位。3选择水文地质条件较简单区域，宜绕避强岩溶区、地卜.水丰富的含水层（带）及规模较大的汇水构造等。4.0.3勘察应包括下列工作内容：1 了解线路规划方案的区域地质和地震概况。2 了解地形地貌类型及河流、湖塘等地表水体的分布和流量、水位等水文特性，可溶岩区应调查岩溶埋版条件及岩溶地貌和岩溶发育特征。3 了解地层岩性的分布情况和变化规律。第四系地层还应调查沉（堆）积物的成因类型。4 了解断裂、褶皱等地质构造的分布、性质、规模及断裂构造的活动特征。5 了解主要含水层、隔水层的分布及地下水补给、径流、排泄条件，初步划分地下水类型和水文地质单元。6调查滑坡、泥石流、移动沙丘和采空区等不良地质现象的分布、成因、规模。7分析工程地质条件及其可能存在的主要工程地质问题对输水线路规划方案选择的影响。4.0.4线路方案勘察方法应符合下列规定：1收集、分析有关地质、水文地质、环境地质等资料，编绘综合地质图。2工程地质测绘应符合以下要求：1）测绘范围应包括线路规划方案及周边与其相关的地带，线路两侧宽度各不宜小于5km。2）测绘比例尺宜选用1:500001:10000。3）宜采用地质遥感测绘法，地质现象夏杂地段应进行实地测绘。3主要含水层（带）、岩溶发育区、采空区等对方案布置和线路规划论证有重要意义的地段，宜进行物探。5项目建议书阶段工程地质勘察5.1 T般5.1.1 项目建议书阶段工程地质勘察宜在规划阶段勘察的基础上进行，提出线路比选地质意见，对推荐线路及主要建筑物地段进行工程地质评价，为项目建议书设计提供工程地质资料。5.1.2 项目建议书阶段工程地质勘察应包括下列工作内容：1分析引调水线路的区域构造背景，初步评价区域构造移定性,提出地震动参数。2初步查明各比选线路及主要建筑物地段的工程地质条件，评价存在的主要工程地质问题。3基本查明影响输水线路比选的主要工程地质条件。4对天然建筑材料进行普查。5.2 屋洞5.2.1 隧洞勘察应包括下列工作内容：1调查、了解隧洞沿线气象、水文情况。2调查、了解隧洞区地应力的分布情况。3初步查明隧洞沿线地貌的类型、分布特征。4初步查明隧洞沿线的地层岩性、成因类型、分布情况。可溶岩区还应初步查明岩溶发育情况。5初步查明隧洞沿线地层产状，褶皱、断裂等地质构造的性质、产状、分布、规模。6初步行明隧洞沿线地下水的类型、分布特征、化学性质和含4）视需要选择适宜的方法进行原位测试。6.4渡槽、管桥6.4.1渡槽、管桥勘察应包括下列工作内容：1基本查明跨越地段河流、沟谷的形态特征。2基本查明跨越地段的地层岩性、产状、分布。对第四系地层,尚应基本查明沉积、堆积物的分布厚度、物质组成、结构特征及架空层等不良结构体的分布。对可溶岩区，尚应基本查明溶隙、溶洞等的分布、规模及充填情况。3基本查明桩（墩）基持力层的地层岩性、埋藏深度、厚度及其工程地质性质。4基本查明跨越地段断层、裂隙密集带等地质构造的性质、产状、规模、分布。5基本查明跨越地段地卜水的分布、类型及岩土体的透水性。6基本杳明跨越地段岩体风化、卸荷的深度和强度，进行风化带、卸荷带划分。7基本查明跨越地段滑坡、崩塌、泥石流等不良地质现象的成因、规模、分布情况。8基本查明桩（墩）基持力层岩土体的物理力学性质，基本确定物理力学参数及有关工程地质参数。9基本查明环境水和土的腐蚀性，进行腐蚀性评价。10桩（墩）基为第四系地层，应对可能液化土层进行液化判别。11评价岸（边）坡及桩（墩）基稔定性，评价应符合下列规定:1）岸（边）坡稳定性应根据工程地质条件及其可能的变形破及与其相关的地带。工程地质、水文地质条件复杂可适当扩大。测绘比例尺不宜小于1.:5000n2沿洞轴线应全覆盖布置物探剖面，地面物探无法实施时可采用航空物探。在区域性断层及物探异常部位应增加物探剖面。3钻探应符合下列规定：1）钻孔布置应在测绘和物探的基础上进行。2）隧洞轴线应布置勘探剖面，在主要地质单元、重要地质界线、区域性大断裂、主要富水构造及岩组、大范围物探测试异常段等部位宜布置钻孔。应选择代表性部位布置控制性钻孔。钻孔方向根据勘探目的确定。3）控制性钻孔孔深应根据隧洞埋深、地质条件、勘探目的及钻探技术水平综合确定。其他钻孔孔深根据勘察需要确定O4）勘探剖面上的钻孔宜布置在洞壁线外不小于IOme5）钻探过程中应收集水文地质资料。当存在多层含水层时，宜分层测量水位。6）长观孔应安装长观管及孔口保护设施，非长观孔应按要求进行封孔处理。4钻孔内宜结合适宜性选择代表性孔段进行压水或注水试验。5岩石试验及测试应符合下列规定：1）钻孔揭露主要岩性应取样进行物理力学性质试验，每一主要岩性试验组数不宜少于6组。2）应利用控制性钻孔进行地应力测试，研究地应力特征，推测洞身段地应力量级及方向。6岩石试验与测试应符合624的相关规定。10查明傍山渠道山体边坡、山前冲洪积扇的地层岩性、物质组成及工程地质性质，分析其稳定性。11查明深挖方、高填方渠段岩土体的岩性、结构类型及工程地质性质，评价挖、填方体的稳定性。12查明渠道和边坡岩土体的物理力学性质，确定物理力学参数及有关工程地质参数。12必要时对渠基可能液化土层进行液化复核。13分析渠道工程地灰、水文地质条件，论证、评价渠道边坡稳定性和渗漏、渗透稳定性及其对周边环境的影响。14提出渠道线路局部优化的建议，并进行工程地质论证。15进行渠道工程地质分段评价。7.3.2渠道勘察方法应符合下列规定：1工程地质测绘应符合下列规定：1）测绘范围应包括渠道及与其相关地带，宜渠道两侧各500m.：2）测绘比例尺可选用1:2000-1:1000。3）傍山渠段、深挖方和高填方渠段及工程地质条件复杂地段应进行专门工程地质测绘，比例尺可选用1:1000-1:500，4）规模较大的承压水分布及水文地质条件复杂的地段，应进行专门水文地质测绘,比例尺可选用1:1000-1:500»5）对渠道稳定有影响的不良地质现象应进行专门工程地质测绘，比例尺可选用1:5001:200。2物探应符合下列规定：1）应主要探测渠道地段古河道、溶洞及地下水、含水层、透水层、隔水层和承压含水层的分布。2）利用钻孔进行物探测试。3勘探应符合下列规定：1）渠道轴线应布置勘探纵剖面，勘探点间距宜为200m-500m,各工程地质单元（段）应布置勘探点，傍山渠段、深挖方和高填方渠段及特殊土和不良岩土分布渠段宜适当加密。勘探深度应进入设计渠底或填方渠道地面以下不小于5m,深挖方、高填方及特殊土和不良岩土等地段宜适当加深。2）勘探横剖面视需要布置，卷个横剖面上不应少于3个勘探点，勘探深度宜与纵剖面一致。3）大面积特殊土分布地段应进行专门勘探。4）必要时，对渠道稳定有影响的不良地质现象进行专门勘探。5）可能引起的重大环境地质问题应进行专门勘探。4水文地质试验应符合下列规定：1）松散地层应进行钻孔抽（注）水试验，基岩地层应进行钻孔压水试验。2）承压水分布渠段宜补充进行承压水头及涌水量观测。3）可能产生渗漏、浸没的渠段应进行现场渗透试验。4）可溶岩区应进行连通试验。5岩土试验及测试应符合卜.列规定：1）每一工程地质单元（段）各主要岩土层应取原状样进行室内物理力学性质试验，累计有效组数不应少于12组。2）特殊性士应进行专门试验。3）对渠道稳定有影响的滑坡、泥石流应取样进行物理力学性质试验。4）可能引起的重大环境地质问题应进行专门试验。1）桩（墩）基每一主要岩土层均应取原状样进行室内物理力学性质试验，累计有效试验组数不应少于6组。2）松散地层桩（墩）基部位应进行原位测试。需要时可进行原位载荷试验。7.5倒虹吸7.5.1 倒虹吸勘察应包括下列内容：1查明穿越地段的地层岩性，主要查明湿陷性土、膨胀土、软土等特殊土及架空层等不良结构体的分布特征及工程地质性质。2查明穿越地段地下水及含水层的分布特征，承压水应查明其埋藏条件及承压水头。3查明岸（边）坡的工程地质条件。4查明施工围堰和施工机械场地的工程地质条件。5查明岸坡及镇墩岩土体持力层的物理力学性质和工程地质特性，确定主要物理力学参数。6对可能液化土层进行液化复核。7评价环境水和土的腐蚀性。8进行工程地质分段评价。9提出穿越方式及最小穿越深度的地质建议，评价其工程地质条件和工程地质问题。地质建议应根据穿越地段的工程地质条件及最大冻结深度和穿越河流的水文特性及冲刷变幅等情况提出。10评价岸（边）坡、持力层及镇墩基的稳定性，评价应符合K列规定：1）岸（边）坡稳定性应根据工程地质条件及其可能的变形破2）持力层稳定性应根据岩土体的物理力学性质及可能产生变形破坏的边界条件等综合分析、评价。3）镇墩基稳定性应根据镇墩基岩土体的工程地质性质、可能产生变形破坏的边界条件及跨越河谷的水文特性，结合倒虹吸的运行方式等综合分析、评价。11评价施工围堰和施工机械场地存在的主要工程地质问题。12提出线路优化建议，并进行工程地质论证。7.5.2 倒虹吸勘察方法应符合卜.列规定：1工程地质条件夏杂部位宜进行专门工程地质测绘，比例尺可选用1:5001:200。2工程地质勘探应符合卜列规定：1）采用开挖穿越方式应在倒虹吸轴线布置勘探剖面，勘探点间距宜为100m-200m,长距离倒虹吸勘探点间距宜为100m500m,各工程地质单元（段）应布置勘探点，勘探剖面上不应少于3个勘探点。2）采用非开挖穿越方式应在倒虹吸轴线两侧各15m处布置勘探剖面，勘探点间距宜50m100m,两侧勘探剖面的勘探点呈交错俏置，每条勘探剖面不应少于3个勘探点。3）桥式倒虹吸勘探宜符合742的相关规定。3）勘探深度宜进入设”埋深以下不小于5m,遇有特殊岩土层应适当加深。穿越河流勘探深度宜达到最大冲刷深度以下不小于15m,无冲刷深度资料时，应视河床地质条件确定。4）岸（边）坡部位应布置勘探点，勘探深度宜达到沟谷深度以H3m。5）镇墩地基部位应进行勘探，每个镇墩基应不少于1个勘探点，大型镇墩或工程地质条件复杂可在镇墩基周边布置勘探点。勘探深度宜进入镇墩基持力层以下不小于5m,可溶岩区应适当加深。必要时可布置勘探竖井。6）施工围堰堰基应布置勘探点，勘察深度宜为堰高的地，但不应小于Sm=7）施工机械场地应布置勘探点，勘探深度视需要确定。3水文地质试验应符合下列规定：1）钻孔应进行抽水试验，承压水分布地段应进行承压水头、涌水量观测。2）采取地表水和地下水样进行水质分析。4岩土试验及测试应符合下列规定：1）持力层岩土体应取原状样进行室内物理力学性质试验。2）特殊土应进行专门试验。3）穿越地段河谷冲积物应取样进行颗分试验。4）持力层应选择适宜的方法进行原位测试。7.6管、涵7.6.1 管、涵勘察内容除应符合7.3.1的规定外，还应包括下列工作内容：1查明持力层部位的地层岩性、埋藏深度、分布特征及其物理力学性质和工程地质特性。2确定持力层岩土体主要物理力学参数及有关工程地质参数。3提出穿越方式及最小穿越深度的地质建议，评价其工程地质条件和工程地质问题。穿越方式及最小穿越深度应根据穿越地段的工程地质条件及最大冻结深度和穿越河流的水文特性及冲刷变幅等情8施工详图设计阶段工程地质勘察8.1 一般规定8.1.1 施工详图设计阶段工程地质勘察应在初步设计阶段基础上，检验、核定前期勘察的工程地质资料与结论，补充论证专门性工程地质问题，进行施工地质工作，为优化设计、建设实施、竣工验收等提供工程地质资料。8.1.2 施工详图设计阶段工程地质勘察应包括下列工作内容：1初步设计阶段遗留的工程地质问题。2施工中出现的工程地质问题。3优化设计需要进行的专门性工程地质勘察。4施工地质工作。5提出施工期和运行期工程地质监测内容、布置方案和技术要求的建议。8.2 施工期工程地质勘察8.2.1 施工期工程地质勘察应针对确定的工程地质问题进行，其勘察内容应根据具体情况确定。8.2.2 施工期工程地质勘察宜包括下列内容：1当地卜.洞室围岩、建筑物地基及开挖边坡出现新的地质问题,导致建筑物设计条件发生变化时，应进一步查明其水文地质、工程地质条件，复核岩土体物理力学参数，评价其影响，提出处理建议。2对初步设计阶段遗留的、施工中出现的和优化设计需要的工程地质问题进行勘察，查明其工程地质条件，复核岩土体物理力学参数，评价其影响，提出处理建议。表A工程地质勘察报告附图附件表序号附件名称规划阶段项日建议书阶段可行性研究阶段初步设计阶段施1：洋图设计阶段1区域统合地质图（附综合地层柱状图和典型地质剖面2区域构造与地段段中分布图十3引调水路综合地砥图（附综合地层柱状图和典型地质剖面X14引调水线路水文地旗图÷÷+5隧潟工程地质图6柔道工程地舫留7理管（涵）、渡槽（管桥）、倒虹吸工程地质图÷一8引调水城路工程地质剖面图9隧洞工程地质剖面图一IO渠道工程地质剖面图11理管（涵）、渡梏（管桥）、倒虹吸工程地质剖面图÷÷12专门性工程地被剖面图一+13施工支洞工程地质图+14施工支洞工程地质剖面图15天然建筑材料产地分布图+16天然建筑材料料场综合图表+17天然建策材料料场剖面图+18地下水动态、岩土体变形观K）测成果+十19物探报告÷÷+20岩土试股报i+21水质分析报告.÷+22地应力测试报告*÷+23有古气体、放射性物质分析评价报告一+24专门性水文地质研究报告+25专fJ性工程地侦问逾研究报告÷十26陂洞施工超前地旗预报工作报告+1围岩单位弹性抗力系数可按式(B.3.1)估算。EO(1.+y)1.(X)式中：K0一一岩体的单位弹性抗力系数，MPa/cm：Eo闱岩的变形模量，MPa：一一围岩泊松比。2必要时，可采用承压板法、径向液压枕法或水压致裂法直接测试用岩弹性抗力系数。B.3.2规划阶段、项目建议书阶段试验资料不足时，可结合围岩的地质特性根据表B.3.2提出地质建议值。表B.3.2各类围岩主要力学参数地质建议值国岩类别内摩擦角(0)凝案力C(MPa)变形模最品(Gpa)泊松比坚固系数/球位弹性抗力系数Ka<MPaArm)I52561.8-2.2>200.17-0.22>7>70I1.48-521.3-1.8IO200.22-0.255750-70I1.I35-480.61.35-100.250303530-50IV27-350.3-0.6-50.30-0.351-35-30V19-27<0.2<1>0.35<1<5注；木彳殳适用于荔岩隧洞,不适月F黄土及其它国族层陡涧，一吃450,4.oAX).55S2国若均定性也,岩体较完整完整.岩体应力环境及不利岩体地质条件组合对W进效率中明显影响，地也条件适宜性差，CIV15<3O0.55<,r0.755>2国若不稳定，岩体较完整.岩的狄易变形，对撑靴反力不利，地质条件适宜性一械，BA>300.15<<0.35围岩不稔定,岩体较破碎.不利岩体地质条件组合时掘进效率有一定影响，地质条件适宜性般或不适宜于开诩式刚瓶工.5<I5AX).75国若不隹定，岩体完整,岩的软易发生变形,地极条件适宜性差.C15<3OQaTSM2用岩不检定,岩体完整,岩质较软,易产生熨性变形,地坂条件适宜性差，>300.35<依0.55用岩不穗定.岩体完整性差变形破坏对掘进效率仃明显9!油,不利岩体地质条件地毁祸进行工程处理,地负豺随E也却1.不适宜于邢虹他怅匚注：1.曲为岩石饱和单轴抗压强险单位Pa.CM为岩石磨蚀性指数：2">150,W4（、H类曲）或.实2<11kV类围甘）为R1.定潮K，有一项达到则为相应的分级.A一一隧洞通过含水层地段的地点面积，km2；其他符号意义同前。F.2.4当隧洞穿越潜水含水层时，宜采用地下水动力学法预测隧洞正常涌水量。1裘布依理论公式：当隧洞埋深较小时，按公式(F.2.4-1)预测隧洞正常涌水量。f2.1.1.2Q<=1.K1.(E2.4-1)s-r式中Qs一一隧洞正常涌水量，m3/d：1.一一隧洞通过含水层的长度，m；K含水层的渗透系数，m/d；H一一静止水位至隧洞底板的距离，m：h一一洞内排水沟假设水深(一般考虑水跃值)，m；R一一隧洞涌水地段的影响半径，m；r一一洞身横断面等价圆半径，m02科斯加可夫公式：当隧洞埋深较大时，按公式(F.2.4-2)、公式(F.2.4-3)预测隧洞正常涌水量。QS=(F.2.4-2)(F.2.4-3)式中H0一一静止水位至洞身横截面等效圆中心的距离，m其他符号意义同前。h2一一下游计算断面潜水层厚度，m：1.一一上、下游断面之间的平均距离，mo2含水层为承压水时，可按公式(F.2.5-2)分段计算正常涌水量：坛炳一%)(F.2.5-2)"s(M1.-Inb2)1.式中M一一扇形区段内承压水含水层的平均厚度，m；H1一一上游计算断面承压水位，m：H2下游计算断面承压水位，m；其他符号意义同前。F.2.6初步设计阶段，穿越潜水含水层的岩溶区隧洞，宜采用地下渗流三维数值法预测隧洞正常涌水量。F.3最大涌水*预测F.3.1当隧洞穿越潜水含水层时，宜采用水文地质比拟法、地下水动力学法预测隧洞的最大涌水量。F.3.2以工程地质、水文地质条件相似的既有隧洞(或已施工洞段)的最大涌水量资料，采用水文地质比拟法，按F.2.2条1款的规定预测新建隧洞(或后期施工洞段)的最大涌水量。F.3.3采用地下水动力学法预测隧洞最大涌水量。1古德曼经验公式：按公式(F.3.3-1)预测隧洞最大涌水量。Qo=1.K畸<F3.3-1)式中Q。一一隧洞通过含水层地段的最大涌水量，m3d;1.一一隧洞通过含水层的长度，m0K一一含水层的渗透系数，m/d：H0一一静止水位至洞身横截面等效圆中心的距离，m：d一一洞身横断面等价圆直径，m.2佐藤邦明非稳定流公式：按公式（F.3.3-2）预测隧洞最大涌水量。Qo=1.K*k（F.3.3-2）Zntn-cot7sp式中m一一换算系数，宜取086;hc含水星厚度，m：其他符号意义同前。3大岛洋志公式：按公式（F33-3）预测隧洞最大涌水量。Q01.K2nm(H-r)Jn4(H-r)/d(F.3.3-3)式中?7?一一换算系数，宜取0.86；H一一静止水位至隧洞底板的距离，m：?-一洞身横断面等价圆半径，m；其他符号意义同前。附录G隧洞围岩变形评价G.0.1隧洞围岩变形一般分为挤压型、材料型和结构型。挤压型变形采用隧洞围岩径向相对位移和岩体强度应力比进行评价。G.0.2隧洞围岩挤压变形等级可按表G.0.2进行划分。on:七暮«理"ttNrB*m表GO2隧洞囤岩挤压变形等级划分围岩挤压变形等级隧洞围岩径向相对位移%(%)岩体强度应力比Rtm/Om围岩挤压变形特征<1少量支护I级1-2.50.2-0.35轻微H级2.5-50.15-0.2中等川级5-100.1-0.15严重(V级>1()<0.1极严重注，表中心n为岩体单轮抗压强度MPa).OE为网岩最大上附力(MPa.叁嶷在51KH之MH京产"吊膝受后tB155*ZHVrtMIF1.IB攵彩A1.dU%之何VWrtHiW金麻小JI，rM(UeJa4as”"Jfi=方体褒悔做心W力阳2力体挤K佥射的分慎用不Fi"2CMfJ1.I1.浦rr*rMn1.iion«，Mjurrxtng<1.rf(11vuHmITWihngci11M*kma*G.0.3隧洞径向相对位移£可采用公式(GO3)计算。=O.I5(1.->(?)(G.0.3)附录H隧洞有害气体和放射性评价H.1一般规定H.1.1隧洞有害气体和放射性评价应在全面分析隧洞区地层岩性、地质构造条件和生态环境、地方病史病例等资料的基础上进行，宜分为初步分析和详细评价，详细评价应在初步分析的基础上进行。H.1.2隧洞有害气体应主要查明CO、Co2、NO2、SO2、NH3、H2S.CH4等的分布、浓度和含量，评价其对隧洞施工和运行的影响。H.1.3隧洞放射性应主要查明放射性元素的分布及Y辐射量、射气量和天然铀U、锚(226Ra),氢和天°)、总限总B等的浓度和含量,评价其对隧洞施工和运行的影响。H.1.4工程地质勘察报告应有专门篇章评述有害气体和放射性情况，预测和评价有害气体和放射性的危害程度及对工程的影响，并提出防护建议。H.2初步分析H.2.1初步分析应采用资料收集、地质调查等方法了解有害气体和放射性的区测环境资料，调查其成生、储枳的地质条件"H.2.2具有下列条件的洞段或部位，可初步判定其可能存在有害气体：一一煤系地层、含碳地层、含硫地层及区域断裂等可成生、储积有害气体的地层和构造广泛分布：一一背斜、穹窿、封闭断层等利于有害气体储积的圈闭构造分布；一一曾发现、发生过有害气体的地区。一一采空区、重要矿产分布区。5.3.2本条规定了渠道的勘察方法。1渠道工程地质测绘的范围宜适当扩大，便于线路比选。工程地质测绘中要充分发挥地质遥感测绘的优势，与实地测绘更好地结合。傍山渠道工程地质条件较为复杂，是工程地质测绘的主要地段。2物探探测地层岩性、地层结构和地卜水分布等，效果明显。渠道勘探中应充分发挥物探的优势。3本款对渠道勘探工作布置做了规定。傍山渠道由于其地层岩性、颗粒组成变化较大，工程地质条件复杂。因此，勘探点可适当加
