园林灌溉系统设计与施工(DOC).docx

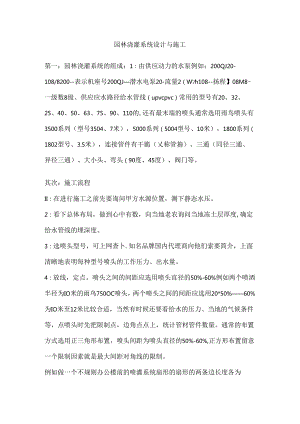

园林浇灌系统设计与施工第一：园林浇灌系统的组成：1：由供应动力的水泵例如：200QJ20-108/8200-表示机座号200QJ潜水电泵20-流量2（W'h108-扬程】08M8-一级数8级、供应应水路径给水管线（upvcpvc）常用的型号有20、32、25、40、50、63、75、90、110的,还有最末端的喷头通常选用雨鸟喷头有3500系列（型号3504、7米），5000系列（5004型号、10米），1800系列（1802型号、3.5米），连接管件有干脆（乂称管箍）、三通（同径三通、异径三通）、大小头、弯头（90度、45度）、阀门等。其次：施工流程II：在进行施工之前先要询问甲方水源位置，测下静态水压。2：看下总体布局，做到心中有数，向当地老农询问当地冻土层厚度,确定给水管线的埋深度。3：选喷头型号，可上网查卜.知名品牌国内代理商向他们索要简介，上面清晰地表明每种型号喷头的工作压力、出水量。4：放线，定点。喷头之间的间距应选用喷头直径的50%-60%例如两个喷洒半径为IO米的雨鸟750OC喷头，两个喷头之间的间距应选用20*50%60%为IO米至12米比较合适，当然有时候还要看给水的压力、当地的气候条件等，点喷头时先把限制点，边角点点上，统计管材管件数量。通常的布置方式选用正三角形布置，喷头间距为喷头直径的50%-60%,正方形布置留意一个限制因素就是最大间距对角线的限制。例如做一个不规则办公楼前的喷灌系统扇形的扇形的两条边长度各为40*30米见图5：喷灌沟的开挖，开挖时要把表层土与下面的阴土或者建筑垃圾分开放置，管沟要找好坡度，沟下面不要有尖锐的东西要做到平与直。6：管材的连接，先用大号砂纸打磨接口，再用干净的抹布擦拭干净,用PVC给水胶匀称涂抹于接口处，然后速插入用力转一圈，停留一分钟防止接口不完全接触。7：试压，管沟回填，先在管材上面回填一层好土，再把原先挖出的士回填，大的建筑垃圾要清理走。第三I留意事项：1:接喷灌中须要的工具：小号毛刷、大型工程最好再备一个骁碗或铁缸，一把钢据、纱纸、抹布、给水胶、生料带、锤子、木板、钢尺。2：在选用pvc给水胶时，请不要选用速溶胶，不但影响工作速度，还表现不好。3：阀门为常常运用且为易耗品，一天有时用五六次，损坏后且不易修理，请选购知名品种产品，像台阳胶公司生产的jsc品牌的阀门。4：钢管与PVe连接要用法兰，50钢管要与63的PvC法兰盘连接，中间的垫片肯定要连接好。5：在连接63管径以上的给水管时，要找个小锤，厚的木板。例如接90给水管时。6：按装的阀门井与取水接头最好靠近硬化区，便于操作,否则新播种绿地浇灌后无法关闭阀门。7：按装喷头时肯定要靠边安装，否则会出现大面积的死角。不同强度的喷头不要安在同一限制阀限制的支路上。8：每种喷头的出厂设置都为180度，调角度的方法详见附录。9：在修理损坏的喷灌时为削减毁坏草坪的量，选用快速接头连接。例如：63给水管施工过程中被损坏了只有一个小孔，通常的方法我们要挖很长的一段沟，有时沟中管线太多时，这种方法也没用，用快速接头轻松搞定。附录：附录一：1：常用水泵型号代号1.G高层建筑给水泵D1.多级立式清水泵BX消防固定专用水泵ISG单级立式管道泵IS单级卧式清水泵DA1.多级卧式清水泵QJ潜水电泵泵型号意义：如401.GI21540进出口宜径（mm）1.G-高层建筑给水泵（高速）12流量（m'h）15-单级扬程（M）200QJ20-108/8200-式示机座号200QJ-潜水电泵20-流量20m7h108-扬程108M8级数8级水泵的基本构成：电机、联轴器、泵头(体)及机座(卧式)。水泵的主要参数有：流量，用Q表示，单位是M>H,1./So扬程，用H表示，单位是乩对清水泵，必需汽蚀余量(M)参数特别重要，特殊是用于吸上式供水设备时。对潜水泵，额定电流参数（八）特别重要，特殊是用于变频供水设备时。电机的主要参数：电机功率(KW),转速(r/min),额定电压(V),额定电流（八）2. 园林浇灌常用的水泵种类有哪些？答：园林浇灌常用的水泵：IS型单级单吸清水离心泵，BA型单级单吸离心泵，SH型单级双吸水平中开式离心泵，SA型单级双吸水平中开式离心泵，ISG型管道式离心泵，潜水泵等。3. 购买水泵时，须要考虑什么工作参数？答：水泵的主要工作参数包括：流量、扬程、转速、功率、效率、吸上真空高度等。我们平常购买水泵时用的最多的参数是流量、扬程和功率。4.选购水泵时，是不是功率越大越好？答：选购水泵应依据设i与现场状况而定，功率越大并不肯定越好。功率太大，耗电量越大。5.恒压变频水泵具有什么好处？答：采纳恒压变频水泵，臼动化高，高效节能，设备F1.动依据水压的改变调整水泵的供水量，而且供水压力恒定，削减了管网的泄漏损坏。附录二：PVC给水用管规格PVC给水用管(GB/T10002.1-96)单位：Unitrnt公林外径平均外径允许&许龙1.6MPH1.25NPMIIt小参考业最小.74参考里IR200.3位42.00.17825，0.30.42.00.227320.3位42.00.27-10位3位53.050，0.3053.00.B8663位3-0.63.01.09075心3心71.51.5359003妆85.42.203HO4O.4÷0.95.72859110迅5包9I1.M)心51.07.75.613200，0.6”.29.68.729250迅8÷1.4H.913.4893151.715.021.382355÷1.141.9100”.2÷2.119.131.594500”.52.960”.9也71.OMpn0.gm0.6Mpa有%KIff最小“以梦考上IRH小PZV参考也量小小耳摩参考442.00.3762.40.5672.00.4753.00.g762.50.7482.00.汹3.61.2512.91.0214.31.7903.51.4774.82.1363.92.0013.21.686.13.9434.12.7267.05.1251.73.5288.77.9565.95.50210.912.4207.38.51913.7)9.6499.213.48711.823.例9.4)5.55715.328.03510.619.72019.143.70113.330.89224.169.37616.718.7332：胶合剂南亚硬质胶合剂是PYC专用的接著材料，其胶合作用非一般之糊粘作用，而是和铜铁等金属焊接样的作用（即分子间之接合）,因此，胶著效果极为良好，又运用时接合物不须加热，适于无热源地区或任何气候下之施工。长出异径RaJUCingSockcH1.ongType)法士接头FIangC承U粘接和外螺枚变接头（俎牙½>RmaJcAdapters附录三：喷头的选型与布置1 .喷头的选型选择喷头时，除需考虑其本身的性能，如喷头的工作压力、流量、射程、组合喷灌强度、喷洒扇形角度可否调整之外，还必需同时考虑诸如土壤的允许喷灌强度、地块大小形态、草坪品种、水源条件、用户要求等因素。另外，同一工程或一个工程的同一轮灌组中，最好选用一种型号或性能相像的喷头，以便于浇灌匀称度的限制和整个系统的运行管理。在已建项目中，有的为片面追求水景效果，安装了各种性能迥然不同的喷头，致使浇灌匀称度无法保证。选择喷头时需特殊留意的是，浇灌系统不是喷泉，其目的是为了弥补植物需水时空上的不足，而不是创作人工水景。因此，只能在首先满意草坪需水的前提下，尽量照看到景观效果。目前，隼坪喷灌系统一般均采纳埋藏升降式草坪喷头。此类喷头品种繁多，以美国雨鸟公司(RANB【RD)的产品为例，按射程分，有096.1米的小射程喷头，6.415.3米的中等射程喷头，11.625.0米的大射程喷头；按驱动机构分，有球驱动、齿轮驱动和摇臂喷头：按调整方式分，有无工具调整和有工具调整喷头，等等。这些喷头均可在加压喷水时自动弹出地面，而灌水停止时又缩入地面，不会影响园林景观和草坪上的机械作业。1.1 小射程喷头般为非旋转散射式喷头，如雨鸟1800系列、UNI-SPray系列。这些喷头的弹出高度有50m1175mm、100mm、15Omm和30Omm,可选配喷洒形式繁多或可调角度的喷嘴，喷灌强度较大。不但适用于小块草坪，也可用于灌木、绿篱的灌水和洗尘。这类喷头的喷嘴大多为“匹配浇灌强度喷嘴”，即无论全圆喷酒，还是半圆或90度及其他角度，其浇灌强度基本相同。这种特性对保证系统的喷泗匀称度极为有利。1.2 中等豺段快多为旋转喷头，如雨鸟T-Bird系列齿轮驱动无工具调整喷头、R-50球驱动无工具调整喷头、MaXi-PaW摇臂式无工具调整喷头、5004齿轮驱动有工具顶部调整喷头。这些喷头适用于中型面积绿地的浇灌。其中T-Bird,R-50和5004喷头均配有雨鸟公司性能独特的雨帘(RainCUrtain)喷嘴，使喷洒匀称度大为提高：Maxi-Paw喷头尤其适合水源水质较差的条件。1.3 大射程喷头,如雨鸟FaICOn和Ta1.on系列均为旋转式齿轮驱动顶部有工具调整喷头.其特点是材料强度高，抗冲击性能好。除用于大面积草坪浇灌外,特殊适合于运动场草坪浇灌系统。由于高尔夫球场草坪与一般公共草坪相比具有本身的特殊性，因此，高尔夫球场隼坪喷头独成体系,如雨鸟EagIe系列和ImPaCt-D系列喷头,即专为高尔夫球场草坪喷灌而设计。在各种射程的喷头中，均可选择“止溢型”喷头。带止溢功能的喷头一般安装在地形起伏较大的草坪喷灌系统中的地形较低的部位，可有效防止当灌水停止时管道中的水从低位喷头溢出，影响喷头四周草坪的正常生长。土壤的允许喷灌强度是影响喷头选型的主要因素之-O喷灌强度是指单位时间内喷洒在地面上的水深。我们一般考虑的是组合喷灌强度，因为浇灌系统基本上都是由多个喷头组合起来同时工作。对于喷灌强度的要求是，水落到地面后能马上渗入土壤而不出现积水和地面径流，即要求喷头的组合喷灌强度（PfHQ应小于等于土壤的水入渗率。各类土壤的允许喷灌强度（P允件）的参考值见卜.表：各类十.壤的允许喷灌强度（mm/h）土壤类别砂土壤砂土砂壤土壤土粘土允许喷灌强度201512108喷头组合喷灌强度的计算公式为：PiIUr（mmh）=100OqZA式中：q为单喷头的流量（m3h）；A为单喷头的有效限制面积（m2）。另外，土壤的允许喷灌强度随着地形坡度的增加而显著减小。如坡度大于12%时，土壤的允许喷灌强度将降低50%以上。因此，对于地形起伏的工程，在喷头选型时需特别留意。2、喷头的布置喷灌系统中喷头的布置包括喷头的组合形式、喷头沿支管上的间距及支管间距等。喷头布置的合理与否，干脆关系到整个系统的灌水质量。喷头的组合形式主要取决于地块形态以及风的影响，一般为矩形和三角形，或为其特例正方形和正三角形。矩形或正方形布置，适用于地块规则，边缘成直角的条件。这种形式设计简便，简单做到使各条支管的流量比较均衡；三角形或正三角形布置，适用于不规则地块，或地块边界为开放式，即使喷洒范围超出部分边界也影响不大的状况。这种布置抗风实力较强，喷洒匀称度要高于矩形或正方形，同时所用喷头的数量相对较少，但不易作到使各条支管的流量均衡。有时地块形态特别困难，或地块当中有障碍物，使喷头的组合形式为不规则形。但在多数草坪喷灌系统中，可尽量采纳正方形或正三角形布置。2 .1正方形布置正方形布置时，喷头沿支管上的间距与支管间距相等，但对角喷头之间的距离是支管间距的1.41倍。考虑到风的影响，举荐喷头间距为喷头射程（R）的09T.1倍，见下表:风速(km/h)0-56-1112-20正方形最大间距1.IR1.OR0.9R2.2正三角形田置正三角形布置时，各个喷头之间的距离相等，但支管间距为喷头间距的0.866倍。考虑到风的影响，举荐喷头间距为喷头射程（R）的1.OT.2倍，见下表：风速(km/h)0-56-1112-20正三角形最大间距1.2R1.IK1.OR在喷头布置完毕后，应依据实际布置结果对系统的组合喷灌强度进行校核。特殊是在地块的边角区域，因喷头往往是半圆或90度而不是全圆喷洒，若选配的喷嘴与地块中间全圆喷洒的喷头相同，则该区域内的喷灌强度势必大大超过地块中间。所以，为保证系统良好的喷洒匀称度，一般安装在边角的喷头须配置比地块中间的喷头小2-3个级别的喷嘴。2、草坪喷灌系统的设计有了性能优越、质量牢靠的喷头，还必需对系统进行细心设计，才能真正发挥喷灌的作用，达到预期的效果。草坪喷灌系统的设计一般包括以下步骤：（一）浇灌需水量的确定需水量包括土壤与地表的蒸发量和植物本号消耗的蒸腾量，也称作植物腾发量。影响需水量的因素有气象条件（温度、湿度、辐射及风速等）、土壤性质及其含水状况、植物种类及生育阶段等。由于上述这些影响因素错综困难，确定浇滩需水量最牢靠的方法是进行实际观测。但往往在规划设计阶段缺乏实测资料，这时就须要依据影响需水量的因素进行估算。估算浇灌需水量的方法许多，可通过公式进行计算，或参照下列阅历数据选取：气象条件湿冷干冷湿暖干暖湿热干热日需水量（mm）2.5-3.83.8-5.03.8-5.05.0-6.45.0-7.67.6-11.4表中，“冷”指仲受最高气温低于21摄氏度：“暖”指仲受最高气温在21至32摄氏度之间；“热”指仲夏最高气温高于32摄氏度；“湿”指仲夏平均相对湿度大于50%：“干”指仲夏平均相时湿度低于50%o浇灌系统的设计，应满意草坪需水高峰期的日需水量，即按最不利的条件设计，选取特定气象条件下的最高口需水量，以使系统有足够的供水实力。附录四I喷头的调试5000系列埋藏式旋转喷头.安装和取出喷嘴:1 .将工具插入喷头拉出孔，旋转90度，将升降柱提出。（八）2 .将所需喷嘴放入喷嘴孔，顺时针拧射程调整螺丝将喷IW固定。（B）3 .将所选喷嘴的标识号安装在喷头顶部的圆孔处。4 .要取出喷嘴，首先将射程调整螺丝拧出，用尖嘴钳夹住喷嘴口下部凸起处将喷嘴取出。说明：也可以将工具或平头螺丝刀插入旋转塔帽边缘的缝隙处，提出升降柱。设宣喷洒扇形角度：扇形调整范围为40至360度（可调角喷头）。喷头的喷洒扇形角度出厂时设置为180度。设定左喷洒边线1 .拉出旋转塔，将其转至左起始点（逆时针）。留意：若喷头旋转塔不能很简单地向左边转动，可首先向右（顺时针）旋转至右起始点。2 .然后，转动旋转塔，使其顶部所标箭头方向与所需设定的左起始喷洒边线一样。增加角度（C）1 .将旋转塔保持在左起始点，在喷洒扇形调整孔中插入工具或螺丝刀。2 .按（+）方向顺时针转动螺丝刀增加角度。3 .每顺时针转动一整圈，可增加90度。4 .当调至最大的360度时，会听到棘齿机构的“咔"声。喷头的调整不能超过最大角度。减小角度（D）1 .将旋转塔保持在左起始点，在喷洒扇形调整孔中插入工具或螺丝刀。2 .按（）方向逆时针转动螺丝刀减小角度3 .每逆时针转动一整圈，可减小90度。4 .当调至最小的40度时，会听到棘齿机构的“咔”声。喷头的调整不能超过最小角度。射程调整：(射程可削减25%)(E)1 .将工具或螺丝刀插入射程调整孔。2 .顺时针转动螺丝刀可减小射程，逆时针转动可增大射程。附录五：喷头的型号及性能地埋式旋转喷头产品名称：雨鸟3500系列地埋式旋转喷头技术参数：接口：1/2”内螺纹射4.6-10.7m工作压力：0.17-0.38MPa流量：0.12-1.04n3h规格及尺寸：整体高度：168mm弹出高度：102mm顶部暴露直径:29mm简介：该系列顶部调整中小射程旋转式喷头，适用于各种公园和公共绿地等中型草坪的浇灌。地理式旋转喷头产品名称：雨鸟5004系列地埋式旋转喷头技术参数：接口：3/4”内螺纹射程：7.0-15.2m工作压力:0.17-0.45MPa流量：0.I1.-1.91m3h规格及尺寸：整体高度：185mm弹出高度：10Omm顶部暴露直径：45mm简介：该系列顶部调整中等射程旋转式喷头，适用于各种公园和公共绿地等中型草坪的浇灌地埋式散射喷头产品名称：雨鸟1800系列地埋式散射喷头技术参数：接口：1/2”内螺纹ti1.1.射程：0.9-6.Im工作压力:0.10-0.48MPa最佳工作压力：0.20MPa流量：0.01-1.21m3h简介：该系列喷头主要用于浇灌公园、街道及庭院的各种体小块草坪、花卉、灌木等。有五种弹出高度，其喷嘴与雨鸟UNT-Spray系列的全部喷嘴通用。规格及尺寸：整体高度1802100mm弹出高度180250mm规格及尺寸：整体高度1803120mm弹出高度180376mm规格及尺寸：整体高度1804150mm弹出高度18041OOinm规格及尺寸：整体高度1806210mm弹出高度1806150mm规格及尺寸：整体高度181240OmIn弹出高度1812300mm顶部暴露直径：57mm
