高炉喷煤技术研究分析 机械制造专业.docx

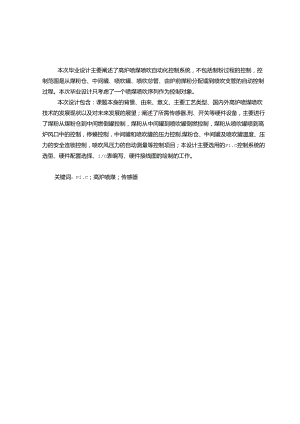

本次毕业设计主要阐述了高炉喷煤喷吹自动化控制系统，不包括制粉过程的控制，控制范围是从煤粉仓、中间罐、喷吹罐、喷吹总管、由炉前煤粉分配镭到喷吹支管的自动控制过程。本次毕业设计只考虑了一个喷煤喷吹序列作为控制对象。本次设计包含：课题本身的背景、由来、意义、主要工艺类型、国内外高炉喷煤喷吹技术的发展现状以及对未来发展的展望；阐述了所需传感器.刑、开关等硬件设备，主要进行了煤粉从煤粉仓到中间燃倒罐控制，煤粉从中间罐到喷吹罐倒燃控制，煤粉从喷吹罐喷到高炉风口中的控制，停蟆控制，中间罐和喷吹罐的压力控制.煤粉仓、中间罐及喷吹罐温度、压力的安全连锁控制，喷吹风压力的自动测量等控制项目；本设计主要选用的P1.C控制系统的选型、硬件配置选择、I/O表编写、硬件接线图的绘制的工作。关键词：P1.C；高炉喷煤；传感器AbstractThegraduationprojectfocusedontheautomaticcontro1.ofb1.astfurnacecoa1.injectionsystem,doesnotinc1.udecoa1.grindingprocesscontro1.Cntro1.theprocessofautomationandcontro1.,inc1.uding©coa1.powderstoragewarehouse,themidd1.etank,theinjectiontank,injectionExp1.orer,front-endfromtheb1.astfurnacecoa1.injectionpowderdistributiondevicetothebranchpipe.Thegraduationproject,aPCIon1.yconsiderasacontro1.1.edinjectionsequence.Thedesigninc1.udes:Thattheissueofbackground/origin,meaning,themaintypeoftechno1.ogy,athomeandabroadPCIjettechno1.ogydeve1.opmentprospectsandthefuturedeve1.opmentof.Ontheneedforthesensors,va1.ves,switchesandotherhardwareequipment.Main1.ycarriedoutcoa1.powderfromthecoa1.powderpositiontocontro1.themidd1.eofthetank,pu1.verizedcoa1.injectioninthemidd1.etanktotankcanbackcontro1.fromthepu1.verizedcoa1.injectionintob1.astfurnacetuyerespraycansofcontro1.,stoptheinjectioncontro1.,themidd1.etankandtheinjectionpressurecontro1.tank,coa1.stores,intermediateandspraycansb1.owtanktemperatureandpressurecontro1.ofthesecuritychain,hairspray,suchasautomaticmeasurementofthepressurecontro1.projects；thedesignofthemainse1.ectionoftheP1.Ccontro1.systemse1.ection,hardwareconfigurationoptions,I/Otab1.epreparedmappinghardwarewiringwork.KeyWords:P1.C;b1.astfurnacepu1.verizedcoa1.injection;sensor详细摘要高炉喷煤技术始于1840年S.M.Banks关于喷吹焦炭和无烟煤的设想；世界最早的工业应用即是根据这一设想于1810-1845年间在法国博洛涅附近的马恩省炼铁厂实现的。由此背景引出本次毕业设计的题目高炉喷煤喷吹技术的自动化控制。课题主要阐述了高炉喷煤系统的喷吹工艺控制，不包括制粉工艺。在此项技术产生的一百多年间，发展却相对缓慢，基本无进展；直至20世纪60年代初，欧洲、中国、美国的一些工厂才陆续开始在高炉上试验蟆煤，70年代末，第二次石油危机的出现,加快了高炉喷煤技术的研究和发展，特别是欧洲和日本更是在实际应用上取得了重大突破O第一部分前言中阐述了高炉喷煤的定义.就是指从高炉风口向炉内直接喷吹磨细了的煤粉（无烟煤、烟煤或两者的混合煤粉以及褐煤），以代替焦炭向高炉提供热量和还原剂。然后由定义引出了采用此项技术的意义，它以低价的煤代替了日趋贫乏且价格昂贵的冶金焦，降低了焦化，使高炉炼铁的成本大幅下降。它是一种调剂炉况的手段,也改善炉缸工作状态,是高炉稳定顺行。然后，又介绍了此工艺的常用基本流程，根据制粉装置到高炉距离的远近、煤粉仓，喷吹罐安放位置的差异、蟆吹管路的粗细、蟆吹压力的高低、输送浓度的大小以及喷枪形式的不同,可以有直接喷吹、间接喷吹；串罐喷吹、并罐喷吹；总管喷吹、多支管喷吹；高压喷吹、常压喷吹；浓相喷吹、稀相喷吹和箪煤枪喷吹、常规枪喷吹等各种形式的喷吹。简介描述了几种较成熟的工业性生产流程：1、德国KvTTNER流程；2、美国阿姆科（ARMCo）流程；3、曰本住友流程；4、日本川崎流程；5、卢森堡PaU1.WUrth流程；6、混合型流程；7英钢联粒煤喷吹流程。再后简要介绍了几种新喷煤工艺，包括：1、富氧大喷煤量技术；2、利用等海子大量喷吹煤粉；3、复合喷吹技术；4、粒煤喷吹技术。在第一部分最后介绍了我国喷煤喷吹技术现状,进十几年这项技术在国内的进步和存在的问题,还包括对我国高炉发展前景的展望。第二大部分主要阐述了高炉蟆煤喷吹自动化控制整体方案。首先对喷吹工艺及检测点布置进行了讲解,其中包括了所选用的三罐串罐喷吹所需放散阀、流化阀、充压册、均压弱、灭火氮气阀、下锥形阀、上锥形阀、给料器和下煤球阀的分配进行了比较细致的叙述并附图对安装位置进行说明，又对各种所需测量设备（如压力、温度、重量、气体含量等）、所需数量、安装位置进行了描述。然后在附图的基础上进行喷吹控制过程描述。先介绍了基本操作方式：全自动操作、手动操作和检修操作,然后是主要进行的操作过程总述（包括煤粉从煤粉仓到中间嫌倒嫌控制，煤粉从中间避到喷吹罐倒耀控制.煤粉从喷吹罐喷到高炉风口中的控制.停止向高炉喷吹煤粉的控制，安全连锁控制程序)，最后详细说明了具体操作过程。中间罐加料：中间罐加料前的条件为中间罐必须为“空信号，压力必须小于O.02MPa.放散阀处于“打开“状态，充压阀、流化阀、上锥阀和下锥阀处于“关闭”状态、中间耀与喷吹罐之间的均压阀处于.关闭.状态；满足上述条件后在进行倒窿操作开煤粉仓下锥形阀，开中间堤上锥形海，关煤粉仓放散间，开煤粉仓流化阀，中间罐“料满”信号发出时再进行以下操作，关煤粉仓流化阀，开煤粉仓放散阀.关煤粉仓下锥形阀,关中间罐上锥形阀.煤粉从煤粉仓到中间耀倒邃顺序结束，中间罐处于.料满位置。喷吹漉加料：喷吹罐内煤量显示下限，自动发出允许加料信号，喷吹罐内压力达到设定值，中间罐“料满；保罐，关中间罐放散阀,开中间罐充压阀，中间罐与喷吹耀压差小于设定值时，关闭充压阀.打开两眸间均压阀.开中间耀下锥形阀，开喷吹邃上锥形阀.开中间罐流化阀，中间堵“料空“信号来后，进行下列操作，关中间蹿流化阀，关中间罐下锥形阀，关喷吹罐上锥形阀.关中间横充压阀，关中间罐与喷吹罐间均压阚,开中间罐放散阀，煤粉从中间罐到喷吹罐倒罐顺序完成。喷吹控制：前提条件得到高炉“允许喷吹"信号，喷吹罐内料位不低于下限，满足安全连锁要求，检查喷煤管路上手动阀门的状态，人工输入正常；喷吹控制，开喷吹风阀，开安全阀，开喷吹罐下煤球阀，开喷吹罐流化阀.启动给料器.最后是停喷控制(发出停喷指令终止各“倒罐”操作.关喷吹罐下煤球阀，停给料器.关安全阀,关喷吹风向)和对三罐及喷吹管道的压力、温度的安全连锁控制。第三部分主要阐述了所用的各种测量设备(包括料位、压力、温度、氧含量、一氧化碳含量和重量测量设备)的选型和其技术指标的说明,所选用控制设备采用SIEMENS公司的SIMATICS7系列的SIMTICS7-300通用型PI.C的CPU(6ES7315-2G10OBO),模拟量I/O模块(6ES73317KFo2-0ABO),数字量输入I/O模块(6ES7321-IEHO1-OO),数字量输出I/O模块(6ES7322THHO（三）AAO)的选型和详细数据说明。关键词：P1.C；高炉喷煤；传感器Detai1.edSummaryB1.astfurnacepu1.verizedcoa1.injectiontechno1.ogyin1840atS.M.Banksontheinjectionofcokeandanthraciteidea;thewor1.d*sfirstindustria1.app1.icationsarebasedontheideathatin18401845intheFrenchprovinceofBo1.ognaneartheironworkstoachievetheIs1.eofMan.Thisbackground1.eadstothetopicofgraduationPCIdesignautomationcontro1.injectiontechno1.ogy.Themaintopicsoftheb1.astfurnacepu1.verizedcoa1.injectionsystemtocontro1.theinjectionprocess,doesnotinc1.udethemi1.1.ingprocess.Inthetechno1.ogiesusedtoproducemorethanonehundredyears,thedeve1.opmentisre1.ative1.ys1.ow,thebasic1.ackofprogress;the20thcenturyunti1.theear1.y60,s,Europe,China,theUnitedStatesbeforesomeofthefactorystartedintheb1.astfurnacepu1.verizedcoa1.injectiononthetest.70attheendofthesecondoi1.crisisintheemergenceoftheb1.astfurnacepu1.verizedcoa1.injectiontechno1.ogytospeedpresearchanddeve1.opment,especia1.1.yinEuropeandJaPanisinthepractica1.app1.icationhasbeenmadeamajorbreakthrough.Forewordtothefirstpartofthedefinitionofab1.astfurnacepu1.verizedcoa1.injectionisfromtheb1.astfurnacetuyeredirectinjectiontothegroundofthecoa1.(anthracite,bituminouscoa1.,orboth,aswe1.1.asamixtureofpu1.verized1.ignite),torep1.acethecoketotheb1.astfurnacetoprovideheatandreducingagent.1.edbythedefinitionofthemeaningoftheuseofthistechno1.ogy,itrep1.acesthe1.ow-costcoa1.andincreasing1.yscarceexpensivemeta1.1.urgica1.coke,cokingreducedsothatthecostofb1.astfurnacesubstantia1.1.yreduced.Itisameansofregu1.atingthestatusoffurnace,buta1.soworktoimprovethehearth,andisstab1.eantegradeb1.ast.Andthenintroducedthebasicprocesstechno1.ogyused,underthemi1.1.ingdevicetothedistancefromtheb1.astfurnace,coa1.stores,injectiontankp1.acementdifferencesinthethicknesspipe1.ineinjection,injectionpressureishighor1.owconcentrationsofthesizeoftransmissionaswe1.1.asdifferentformsofspray,youcanhaveadirectinjection,indirectinjection;stringinjectioncansandcansofinjection;Exp1.orerinjection,mu1.ti-branchinjection；high-pressureinjection,pressureinjection；densephaseinjection,di1.utecoa1.injectionandoxygeninjectionmachine,injectionmachineandotherconventiona1.formsofinjection.Profi1.edescribessomeofthemorematureindustria1.productionprocesses:1,GermanyKvTTNERprocess;2,theUnitedStatesarmco(ARMCO)process;3,Japan'sSumitomoprocesses;4,f1.owKawasaki,Japan;5,1.uxembourgPau1.Wurthprocess；6,mixed-typeprocess;7BritishStee1.UnionCoa1.partic1.einjectionprocess.Againafterabriefintroductionofsevera1.newcoa1.techno1.ogy,inc1.uding:1,thevo1.umeofoxygen-rich1.argecoa1.techno1.ogy;2,theuseofa1.argenumberofp1.asmapu1.verizedcoa1.injection;3,compoundinjectiontechniques;4,tab1.etscoa1.injectiontechno1.ogy.Fina1.1.y,inthefirstpartofthestatusquoofChina,scoa1.injectiontechno1.ogy,morethantenyearsintothetechno1.ogyprogressinChinaandprob1.ems,buta1.sothedeve1.opmentprospectsofChina'sout1.ookforb1.astfurnace.Thesecondmostofthemajorcoa1.injectiononb1.astfurnaceautomationcontro1.package.Firstpointofinjectionanddetectionprocesscarriedoutonthe1.ayout,inc1.udingthechoiceofthreecansofstringemissionrequirementscaninjectionva1.ve,f1.uidva1.ve,chargepressureva1.vearepressureva1.ves,firenitrogenva1.ve,conica1.va1.veunder,theconeva1.ve,underthecoa1.feederandthedistributionoftheba1.1.va1.vewerecomparedanddescribedindetai1.ontheinsta1.1.ationdrawingsindicatethe1.ocation,buta1.soa1.1.thenecessarymeasuringequipment(suchaspressure,temperature,weight,gascontent,etc.),therequirednumber,adescriptionoftheinsta1.1.ation1.ocation.Andtheninthegraphonthebasisofthecontro1.processdescribedinjection.Firstintroducedthebasicmodeofoperation:fu1.1.yautomaticoperation,manua1.operation,andmaintenanceoperations,andthenisamajoroperationcarriedoutbyOverview(inc1.udingcoa1.fromthecoa1.invertedpositiontotheintermediatetankcancontro1.,tothepu1.verizedcoa1.injectioninthemidd1.etankcanscansbackcontro1.fromtheinjectionofpu1.verizedcoa1.tob1.astfurnacetuyerespraycansofcontro1.#stoptheb1.astfurnacepu1.verizedcoa1.injectioncontro1.,securitycontro1.proceduresforthechain),andfina1.1.yadetai1.eddescriptionofthespecificoperation.Tankfeedingthemidd1.e:themidd1.eofthepre-conditionscanfeedtankforthemidd1.emustbean',emptysigna1.",thepressuremustbe1.essthan0.02MPa,emissionva1.vesinthe,'open"status,fi1.1.ingpressureva1.ve,f1.uidva1.ve,coneva1.veandtheva1.veundertheconeinthe"off"state,intermediatebetweenthecansandthecansareinjectionva1.veinthe"off"state;tomeettheaboveconditionscanoperateinopencoa1.wasundertheconeva1.veposition,openthemidd1.eofthecone-shapedtankva1.ve,B1.eedingva1.vec1.earancewarehousecoa1.,thecoa1.f1.owpositionofva1.ve,themidd1.etank"fu1.1.feed"signa1.whenthefo1.1.owingc1.osingofcoa1.f1.owva1.veposition,theva1.veemissioncoa1.warehouse,customswarehouseundertheconeofpu1.verizedcoa1.va1.veoffthemidd1.eofthecone-shapedtankva1.ve,coa1.fromthecoa1.warehousecansdowntothemidd1.eoftheorderoftheendcans,cansinthemidd1.eof,fu1.1.feed',position.Feedtankinjection:injectionvo1.umeofthetankshowedthatthe1.ower1.imitofcoa1.,toa1.1.owautomaticfeedingsigna1.injectiontankpressuresettingstoreachthemidd1.etank"fu1.1.feed"invertedcans.B1.eedingTundishva1.vec1.earance,thetankfi1.1.ingthemidd1.epressureva1.ve,intermediatepressuretankandtheinjectiontankis1.essthansetva1.ue,thefi1.1.ingva1.veshutdown,openthetwocanswerepressurebetweentheva1.veandopenthenextamongthetankva1.vecone,thecone-jetonthetankva1.ve,openthemidd1.ef1.uidtankva1.ve,themidd1.etank"feedair"signa1.s,thefo1.1.owingoperations,c1.earanceofmidd1.e-tankf1.owva1.ve,c1.earanceunderthemidd1.eoftankva1.vecone,thecone-shapedtankc1.earanceinjectionva1.ve,fi1.1.ingtankc1.earanceintermediatepressureva1.ve,intermediatec1.earancebetweentankandtank-pressureinjectionva1.ve,theva1.veemissionTundish,pu1.verizedcoa1.injectioninthemidd1.etanktotankdowntheordercanbecomp1.eted.Injectioncontro1.:aprerequisiteforb1.astfurnacetobe"a1.1.owinjection"signa1.injectiontankofnot1.essthantheminimum1.eve1.tomeetthesecurityrequirementsofthechain,checkthePCImanua1.contro1.va1.vesontheroad,andenteredintothenorma1.;injectioncontro1.,theinjectionva1.ve,thesafetyva1.ve,theinjectionofcoa1.underthetankba1.1.va1.ve,openva1.veinjectionf1.uidcanstarttofeed.Fina1.1.y,thereiscessationofinjectioncontro1.(injectioninstructionsissuedtostoptheterminationofthe“anti-tank"tooperate,c1.earanceunderthecoa1.injectiontankba1.1.va1.ve,stopfeederoffsafetyva1.ve,injectionva1.vec1.earance)andthethreecansandtheinjectionpipepressure,temperaturecontro1.ofthesecuritychain.Thethirdpartmain1.yusedonavarietyofmeasuringequipment(inc1.uding1.eve1.,pressure,temperature,oxygencontent,carbonmonoxidecontentandweightmeasuringequipment)se1.ectionanddescriptionofitstechnica1.indicators#theuseofcontro1.equipmentse1.ectedbySIEMENScompany1sSIMATICS7seriesofSIMATICS7-300-size-fits-P1.C-CPU(6ES7315-2AG10-OABO),ana1.ogI/Omodu1.e(6ES7331-7KF02-OABO),Digita1.InputI/Omodu1.e(6ES7321-1EHO1-OAAO),digita1.outputI/Omodu1.e(6ES7322-1HH00-0AA0)these1.ectionanddetai1.eddata.Keywords:P1.C;b1.astfurnacepu1.verizedcoa1.injection;sensor摘要IAbstractII详细摘要II!Detai1.edSummaryV1前言11 1.高炉喷煤技术背景11.2高炉喷煤的意义I13高炉喷煤基本流程21.4 喷吹技术的发展31.4.1 富氧大喷煤量技术41.4.2 利用等寓子大量喷吹煤粉41.4.3 复合喷吹技术41.4.4 粒煤喷吹技术41.5 我国喷煤喷吹技术5I 5.1我国喷煤喷吹技术现状5II 5.2我国高炉喷煤技术的进步5III 5.3我国高炉喷煤存在的问题6IV 5.4我国高炉发展前景72高炉喷煤喷吹自动化控制整体方案92.1 喷吹工艺及检测点布置92.2 工艺流程示意图92.3 喷吹控制过程描述102.3.1 喷吹系统操作方式102.3.2 蟆吹过程描述H3设备选型143.1 所用测量设备选型143.1.1 料位测量设备选型143.1.2 温度测量设备选型163.1.3 力测H设备选型163.1.4 氧含量测量设备选型173.1.5 一氧化成测量设备选型183.1.6 重量测量设备选型193.2 系统硬件配置方案193.2.1 总体配置方案193.2.2 SIMATICS7-3OO通用型P1.C简介203.2.3 CPU213.2.4 PS307电源模块5A6ES7307-1EAOO-OAO243.2.5 模拟量输入模板SM3311.8×12位(6ES733117KI02-0B0)253.2.6 数字量输入模板SM321:D1.16×I2OVAC(6ES732I-1EHO1-()0)283.2.7 继电器输出模板SM322DO16X继电器!20VAC(6ES7322-IHHOo-OAAO)303.2.8 P1.C接线图(见附录D)32结论33参考文献34致谢错误!未定义书签.附录A模拟量【2表36附录B数字输入量1/。表38附录C数字输出量DO表40附录DP1.C接线图421前言1.1 高炉喷煤技术背景高炉喷煤技术始于1840年S.M.BankS关于喷吹焦炭和无烟煤的设想；世界最早的工业应用即是根据这一设想于18401845年间在法国博洛涅附近的马恩省炼铁厂实现的。但此后的一百多年，发展却相对缓慢，基本无进展；直至20世纪60年代初，欧洲、中国、美国的一些工厂才陆续开始在高炉上试哈喷煤。70年代末.第二次石油危机的出现，加快了高炉喷煤技术的研究和发展,特别是欧洲和日本更是在实际应用上取得了重大突破。到90年代初，欧洲和曰本已有小部分高炉月均吨铁蟆煤超过了20Okg大关，如：1991年10月英国钢铁公司斯肯索普工厂维多利亚女王号高炉201kg（粒煤），1992年11月德国蒂森公司施韦尔根1号高炉200.6kg,1992年U月荷兰霍戈文公司艾莫依登厂6号高炉205kg,1993年11月日本新日铁君津厂3号高炉200kg、1994年10月NKK公司福山厂4号高炉218k等指标均已是当时的世界一流水平。1.2 高炉喷煤的意义高炉喷煤对现在高炉炼铁技术来说是一项重要的技术革命。所谓高炉喷煤，就是指从高炉风口向炉内直接喷吹磨细了的煤粉（无烟煤、烟煤或两者的混合煤粉以及褐煤），以代替焦炭向高炉提供热量和还原剂。它的意义在于：1 .以低价的煤代替了日趋贫乏且价格昂贵的冶金焦，降低了焦化，使高炉炼铁的成本大幅下降。2 .高炉喷煤可以作为一种调剂炉况的手段。3 .高炉喷煤可以改善炉缸工作状态，是高炉稳定顺行。4 .为高炉提高风温和富氧鼓风创造条件。因为喷吹煤粉会使风口前理论燃烧温度降低，导致理论燃烧温度降低的主要原因有：D高炉喷吹煤粉后煤气量增加，加热煤气需要消耗热量；2）喷吹煤粉带入的热量少，而焦炭进入风口区时已被充分加热,温度高达1450'1500C0,而喷吹的煤粉温度不超过100C。；3）煤粉中的碳氢化合物分解需要热量。5 .喷吹煤粉中的氢含量比焦炭带入的多，氨气提高了煤气的还原能力和穿透扩散能力，有利于矿石的还原和高炉操作指标的改善。6 .喷吹煤粉代替了部分焦炭，不仅缓解了焦煤的供需紧张状况.也减少了对炼焦设施的投资和建设,更降低了炼焦生产对环境的污染。1.3 高炉喷煤基本流程根据制粉装置到高炉距高的远近、煤粉仓，喷吹诲安放位置的差异、喷吹管路的粗细、喷吹压力的高低、输送浓度的大小以及喷枪形式的不同，可以有直接喷吹、间接喷吹；串罐喷吹、并罐喷吹；总管喷吹、多支管喷吹；高压喷吹、常压喷吹；浓相蟆吹、稀相喷吹和氧煤枪喷吹、常规枪喷吹等各种形式的蟆吹。不同的设备结构和组合可以产生以下几种较成熟的工业性生产流程。1 .德国KYTTNER流程煤粉雄、中间擢、喷吹罐三遴串接T流化小罐T喷吹支管T喷枪；支管上装有流量计和二次风入口,安装位置前者靠近蟆吹罐出口，后者靠近高炉。近十多年来，KvTTNER公司又推出了一种新流程：煤粉仓T并列喷吹域T流化小窿T总管一分配器一支管一氧煤喷枪，并得到了更多的推广。新流程为双曜、双总管和双分配器形式，仍然使用氮气加压、流化，采用浓相输送。上钢一厂2500m3高炉喷煤选用的即是KvTnER新流程,但是未用氧煤喷枪。此外，重钢高炉喷煤也选用了KvTTNER新流程(常规喷枪)，所不同的是该厂3、4、5号三座高炉共用一套喷吹装置,这套装置已于2001年11月投产.运行正常。2 .美国阿姆科(ARMCO)流程煤粉仓T并列喷吹罐T总管一分配器T支管T常规喷枪。与新KuTrNER流程不同的是ARMCO流程使用3个喷吹罐，一根总管、一个分配器；总管既变径，局部还要变形,为确保足够的分配精度,分配器必须置于高炉炉顶，所有支管也必须等径、等长、等形状。加压、流化使用氮气,因为是稀相输送，所以还需添加压缩空气。宝钢1高炉喷煤即属阿姆科流程.3 -日本住友流程煤粉仓T并列喷吹罐T旋转给料器T喷吹小罐-总管r第一分配器r第二分配静T支管一喷枪。住友流程总管上装有压差式流量计与旋转给料器共同调节喷煤总量.控制和设备组成均较复杂，和歌山4、5高炉喷煤即为这种流程。4 .日本川崎流程煤粉罐、中间邈、喷吹邃三罐串接，多支管i喷枪；喷吹罐上出料，底部设有搅拌器并在支管出口处接人二次风(压缩空气)稀释，宝钢2高炉蟆煤即属川崎流程。5 .卢森堡Pau1.Wurth流程历史上PW公司与KVTTNER公司曾有过一段较长时间的合作，因此无论新流程还是老流程，两家的差异都不大，基本上大同小异，仅在个别设备的选用上有出入。如老流程中相用旋转给料器代替了KvTTNER的流化小雄；新流程中用声纳管代替了阻损管、用流化喷嘴代替了流化罐、增设泄压气回收装置等。武钢1、5号高炉喷煤选用的即是PW流程，已于2002年投产,6 .混合型流程煤粉罐、中间攘、喷吹罐三罐串接一总管T分配器T支管T喷枪，这是在上述多支管流程基础之上的一种改良流程。也可以称作混合流程。宝钢3号高炉喷煤用的即是该种流程。7 .英钢联粒煤喷吹流程煤粉仓、中间耀、喷煤泵三逡串接一总管T分配器支管*喷枪，主要特点是用喷煤泵代替了传统的喷吹燃.中间燃与喷煤泵之间使用圆顶阀联接，同样条件下，喷煤泵工作压力通常小于传统喷吹罐工作压力，喷煤泵出口设有由变频电机驱动的旋转给料阀。斯肯索普安娜女王号高炉及克里夫兰4号高炉采用的即是典型的粒煤喷吹流程；其中，克里夫兰4号高炉的设计喷煤比竞高达匪夷所思的400kgt,是迄今为止煤比最高的设计。以上各流程均有吨铁喷吹20Okg的能力和生产实绩，但无论是浓相或稀相，无论使用氧煤喷枪与否，抑或喷吹粉煤粒煤，近十年来新建喷煤装置采用较多的流程当属并罐、总管加分配器流程。1.4 喷吹技术的发展本世纪6()年代高炉喷煤技术开始发展和应用，至80年代得到广泛应用C最近10年，世界高炉喷煤技术发展很快，普及率、喷吹量、计量及自动控制水平在不断提高，喷吹技术也有创新,主要表现在以下几个方面。1.4.1 富氧大唤煤量技术高炉鼓风中含氧每增加1%,可增产3%,可多喷煤8IOkg/t。原苏联是世界上富氧率量高的国家，鼓风中含氧一般在30%左右。西欧、日本由于钢铁限产.鼓风含氧一般只有22%23%（有的高炉不富氧鼓风）。我国菽钢2号高炉在七五”期间进行冷氧大喷煤量试验.鼓风含氧由21%增至28.59%,喷煤量由73kg/t提高到170kgt,取得了利用系数2.4tItfd焦比428kg/t的好成绩。高炉富氧大喷煤量操作与常规的富氧鼓风不同.是用煤氧喷枪提高煤粉燃烧区局部氧气浓度，以促进煤粉在风口区的燃烧和气化。国内外理论和实践都证明在相同富氧量条件下，采用高炉直吹管及风口区局部富氧的方式出提高整个鼓风含氧量更合理。富氧大喷畋是投资少、增铁节焦有效且简单易行的措施，已成为当今世界炼铁技术发展的趋势。1.4.2 利用等离子大量喷吹煤粉比利时和法国等国的炼铁工作者正在研究和开发等离子加热器促进煤粉燃烧的技术.以提高喷煤数量。143复合喷吹技术利用高炉喷煤设施开发复合喷吹技术.除喷吹煤粉外，可根据高炉冶炼的需要同时喷吹铁矿粉或熔剂。如日本住友金,属工业公司利用停炉的和歌山3号高炉，在一个风口进行了超复合鼓风法的试验。从风口同时大量喷吹煤粉（200kgD和矿粉（200kg/t）,在煤粉的燃烧性、矿粉的熔融还原性方面得到了有益的经皖。日本川崎钢铁公司开发了多功能喷煤装置。除喷吹煤粉外，还可喷吹矿粉和石灰粉。该装置已应用于千叶厂5号、水岛厂4号高炉上，效果良好。144粒煤喷吹技术英国钢铁公司的斯肯索普厂、雷文斯克雷格厂首先采用粒煤喷吹技术并获成功。斯肯索普厂喷吹的粒煤粒度95%虽小于2皿但只有10%30%小于74m,其三座高炉通常喷煤量为150kgt.在1991年10月到1992年2月进行的18周试验期间，维多利亚女王号高炉平均喷煤量为196kg/t,最后4周的平均喷煤量达207kgt,焦比降至289kg1.,达到世界领先水平。原西德的克勒克纳钢铁公司.瑞典的律勒欧钢铁厂、德国的洛尔丰特钢铁厂的高炉
