181水运工程岩土勘察报告编制标准 JST 109-2018.docx

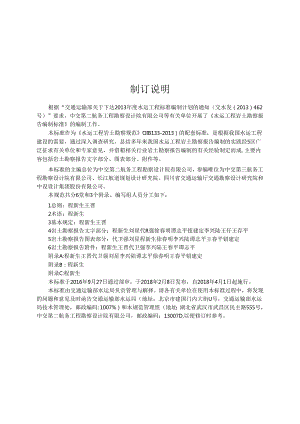

制订说明根据“交通运输部关于下达2013年度水运工程标准编制计划的通知（交水发（2013）462号）”要求，中交第二航务工程勘察设计院有限公司等有关单位开展了水运工程岩土勘察报告编制标准的编制工作。本标准作为水运工程岩土勘察规范OIB133-2013）的配套标准，是根据我国水运工程建设的需要，通过深入调查研究，总结多年来我国水运工程岩土勘察报告编制的实践经5区广泛征求有关单位和专家意见，并借箱相关行业岩土勘察报告编制的有关经验制定而成.主要内容包括岩土勘察报告文字部分、图表部分、附件等。本标准的主编总位为中交第二航务工程勘察设计院有限公司，参编唯位为中交第三航务工程勘察设计院有限公司、长江航道规划设计研究院、四川省交通运输厅交通勘察设计研究院和中设设计集团股份有限公司。本规范共分6堂和3个附录。编写组人员分工如下：1总则：程新生王晋2术语：程新生3基本规定：程新生王晋4岩土勘察报告文字部分：程新生刘星代R强徐春明谭志平钮建定李兴陆王仔王存平5岩土勘察报告图表部分：代卫强刘星程新生徐春明李兴陆谭志平王春平钮建定6岩土勘察报告附件：程新生王晋代卫强李兴陆王春平谭志平附录A:程新生王晋代卫强刘星李兴陆谭志平徐春明王春平钮建定附录B：程新生附录C:程新生本标准于2016年9月27日通过部审，于2018年2月8日发布，自2018年4月1日起施行。本标准由交通运输部水运局负贡管理与解择。请各有关单位在使用本标准过程中，将发现的问题和意见及时函告交通运输部水运局（地址：北京市建国门内大街U号，交通运输部水运局技术管理处，邮政编码：1007%）和本规范管理组（地址：湖北省武汉市武昌区民主路555号，中交第二航务工程勘察设计院有限公司，邮政编码：13007D,以便修订时参考。目次1忌M(I)2术语(2)本规(3)4岩土勘察报告文字部分(5)4.1第1章前言(5)4.2第2章工程地质条件(6)1.1 3第3章水文地质条件(8)4.4 第4章岩土性质指标(8)4.5 第5章场地地震效应评价(IO)4.6 第6章岩土工程评价(10)4.7 第7章天然建筑材料(15)4.8 8第8章结论与建议(16)5岩土勘察报告图哀部分(17)5.1 勘探点数据一览表(17)5.2 图例(17)5.3 21.程地面图(17)5.4 工程地质剖面图(18)5.5 钻孔柱状图(18)5.6 岩土层特性指标综合统计表(19)5.7 不良地质作用与特殊性岩土地段表(19)5.8 原位测试成果图表(19)5.9 物探测试成果图表(20)5.10 土工试验成果图表(20)5.11 岩石试验成果图表(21)5.12 化学歌成果表(21)5.13 砂土液化判别表(21)5.14 天然建筑材料成果图表(22)5.15 典型影像资料(22)5.16 其他(23)6岩土勘察报告酎件(24)6.1 勘察技术要求(24)6.2 专项报告(24)6.3 岩十.试验报告(24)械A若告文ft式(25)AJ一般规定(25)A.2勘察报告(25)A.3勘察图表样式(27)MftB岩土勘却告目录(33)用录C本标准用词说明(35)引用#M名录(36)附加说明本标准主«1单位、单位、主要起草人、主要审查人、总校人员和MUf1.A员名单(37)条文说明(39)1总贝UI.O.为规范水运工程岩土勘察报告编制工作，提高报告编制质金，制定本标准。1.0.2本标准适用于水运工程各勘察阶段岩土勘察报告的编制。1.03岩土勘察报告应资料完整、数据真实、图表清晰、结论有据、建议合理。1.0.4岩土勘察报告的编制,除应符合本标准的规定外，尚应符合国家现行有关标准的规定。3基本规定3.0.1岩土勘察报告应根据任务要求、勘察阶段、工程特点、工程J蝴及水文也质条件等情况编制。3.0.2岩土勘察报告应反映场地的工程地质及水文地质条件、资料完整、结论有据、建议合理，并对水运工程建设中的岩土工程问题进行预测，提出监控和预防措施的建议。a0.3岩土勘察报告应由文字、图表和附件等部分组成，其编制、排印和装帧应符合附录A的规定。3.0.4岩土勘察报告文字部分应满足下列要求：(1)按附录B所列章节编写：(2)纳入岩土层的岩土设计参数建议值表等内容.3.0.5岩土勘察报告图表应符合下列规定。3.0.5.1岩土勘察报告宜附下列图表：(D勘探点数据一览表：图例：(3)工程地质平面图：(4)工程地质剖面图;(5)钻孔柱状图：(6)岩十层特性指标综合统计表：(7)不良地顺作用与特殊性岩土地段表：(8)原位测试成果图表：(9)物探测试成果图表：(10)土工试验成果图表：(ID岩石试5佥成果图表：(12)化学试验成果表：(13)砂土液化判别表：(14)天然建筑材料试验成果图表：(15)典型影像资料：(16)其他。3.0.5.2图表宜按附录A的格式编制，并应满足下列要求：(1)岩土图例、地质年代、第四系成因符号等统按现行行业标准£水运工程岩土勘察规范(JTS133)的有关规定执行：(2)各种图表均有图签，并签署完整。3.0.6岩土勘察报告的附件应根据项目情况选择勘察技术要求、专项报告或岩土试验报告等内容，并应由有关承担单位和货任人签署完整。3.0.7岩十.勘察报告应逐级核审。3.0.8岩土勘察的原始资料应及时整理和归档，并应符合下列规定。3.0.8.1所有原始资料均应保持共原始面貌，严禁涂抹和筑色覆盖，严禁用重:抄的资料替代原始资料，当需要更改时可将被改部分中间加横杠标记，在旁边写上应更改的内容并签认。10.&2所有原始资料均应注明工程名称、资料名称和编号、完成日期，并有相关责任人签字.3.0.&3原始资料必须经检查核对无误后应用。3.0.9岩土勘察报告可根据需要分段或分建筑物工点编制.3.0.10水运工程疏浚、天然建筑材料等专项勘察以及施工期勘察项目可参考本标准简化内容：对简单场地岩土勘察报告内容可适当简化，采以图表为主、辅以必要的文字说明的形式。3.0.11勘探点、测试点和观测点均应编号，同一工程场地勘察报告中的编号不得重更。4岩土勘察报告文字部分1.1.1 章前H41.1前言应包括工程概况、勘察目的与任务、勘察依据、勘察布比、勘察实施综述、勘察工作量和我他等7节。1.1.2 工程概况应包括下列主要内容：工程名称、恭阴位、设计单位名称：工程位置，并附示意图：(3)工程类型、规模：(4)工程方案：(5)勘察阶段和勘察区范用。1.1.3 勘察目的与任务应分别叙述，并应符合下列规定。4.1.3.1勘察目的应按工程类型针时不同勘察阶段的要求叙述。4.1.3.2勘察任务应叙述为满足勘察目的所需要进行的工作内容，所含内容应符合现行行业标准d水运工程岩土勘察规范OTS133)的有关规定。-11.1勘察依据应包括技术要求、标准规范和前期资料等，并应符合下列规定。4.1.4.1技术要求应列明名称、提出单位和时间等内容。4.1.4.2标准规范应列明名称和有效版本号等内容。4. 1.4.3前期资料应列明名称、完成单位和时间等内容，并表述前期勘察研究程度和前期评审意见建议等。4.1.5 勘察布置应结合勘察内容叙述勘察布良原则和工作量等，并应包括下列内容：(1)勘察范围、勘察方法、勘探点线布置原则和空内试验布巴等内容：(2)主要勘察工作量.4.1.6 勘察实施综述应包括资源配W.、勘察历程、勘察方法和质址评述等，并应符合下列规定。4.1.6.1 资源配置应包括人员及其组织机构、仪器、设备和勘探平台等内容。4.1.6.2 勘察历程应简述勘察准备、外业各主要勘探过程、室内试验过程和内业资料整理过程等内容。4.1.6.3勘察方法应简述本项目采用的主要勘察方法，包括平面监标系统、高程基准和起算控制点，工程地质调绘、钻探、取样、物探、原位测试和室内试验等方法要点。11.6.4质量评述应简述工程测量、工程地质调绘、钻探、取样、物探、原位测试、室内试验等质量控制情况和结果。目次1总则(43)2术诏(44)3答本枇定(45)4老土勤案报告文字部分(46)4.1第1章前言(46)4.2第2章工程地质条件(46)4.3第3章水文地质条件(47)4.4第4章岩土性质指标(47)4.5第5以场地地真效应评价(47)4.6第6章岩土工程评价(47)4.7第7章天然建筑材料(49)5岩土勤察报告图我部分(50)5.5钻孔柱状图(50)5.1()土工试验成果图表(50)6岩土勤察报告附件(51)6.3岩土试验报告(51)用量岩土咖削传文件格式(52)A.1-定(52)1总则1.0.1水运工程岩土勘察规范(JTS133-2013)已于2014年1月1口实施，该规范是在港口岩土工程勘察规范CJTS13312010)、航道工程J也质勘察规范B(JTS133-3-2010)和6条化工程地质勘察规范(JTJ241T8)的基础上制定而成.该规范包含“第16章岩土工程评价和勘察报告”，共4节16条仅对岩土勘察报告的编制进行了原则性的规定，不可能对水运工程中的港口工程、航道工程、渠化工程等不同阶段的勘察报告做出系统要求。为落实国家有关水运工程建设要求和行业政策，促进水运工程建设持续健康发展，规范水运工程岩土助察报告的内容、深度、格式，提高岩土勘察文件的完粘性、可维性及其标准化程度，保证岩土勘察文件的质量，编制£本标准P是很有必要的,收本标准是水运工程岩土勘察规范g133-2013)的细化。1.0.4本条国家现行有关标准主要指C水运工程岩土初察规范(JTS133)、£水运工程桩基设计规范(JTS167T)、水运工程抗废设计规范(JTS146)、港口工程初步设计文件编制规定3(JTSIIO-I),£航道工程初步设计文件编制规定(JTS1105)、水运工程施工图文件编制规定(JTS1.O-7)、£岩土工程勘察规范(GBSoo21)、£岩土工程基本术语标准(GBT50279)、E水利水电工程地质勘察规范(GB5M87)、£城市轨道交通岩土工程勘察规范(GB50307)建筑抗宸设计规范?(GB50011)、士工试验方法标准(GBT50123)£工程岩体分级标准B(GB50218),£工程岩体试验方法标准3(GBrr50266)等2术语本规范术语主要参照国家现行标准岩土工程勘察规范(GB50021-2001(2009年版)、岩土工程基本术语标准(GB/T50279-2014)和£水运工程岩土勘察规范(JTS1332013)3基本规定3.0.8岩土勘察的原始资料是勘察报告的编写依据，要求真实、可靠、明确贵任到人，且经过校核，这是保证勘察成果旗量的基础。3.0.10专项勘察项目一般指单一目的的水运工程劭察项目，如疏浚工程、吹填工程、地基处理、天然建筑材料等勘察项目.4岩土勘察报告文字部分4.1 第1章前H4.1.2 本条主要涉及工程与勘察有关的基本情况，其中工程方案主要指拟采用的结构类型、基础形式、荷载情况和变形控制要求等，以使勘察具有较好的针对性“4.1.3 勘察目的是指总的勘察目标，勘察任务是指具体的工作内容。4.2 第2章工程地质条件4.2.2 本条规定了勘察报告包括的水运工程建设主要地质背景条件和章节编排顺序.4.2.3 2本条规定了地形地貌应阐述的基本内容。地形地貌条件是影响设计方案布置、施工组织设计、工程造价的重要因素，不同工程对地形地貌条件的要求不尽相同：由于地貌是内外地质营力相互作用形成的，地表起伏形态与地表水侵蚀堆积作用、岩土性质、地质构造、新构造运动、不良地质作用和地下水等均有密切美系：掩埋的故河道、冲沟、湖塘等处由于土层形成时代新、土质弱、地下水宓集、土的固结差，易引发岸坡失稳、地域差异沉降等事故，故报告中有必、要予以阐明。4.2.4 、4.2.4规定了各勘察阶段报告地质构造和地震的基本内容。地质构造和地震活动关系到建设场地和地基的稳定性，区域构造稳定性更是关系到水运工程可行性和安全性的根本地质问题，断裂活动性问题是建设场地构造稔定性的主要因素.，6水运工程岩土勘察规范(JTS133-2013)要求在可行性研究阶段和初步设计阶段做出明确评价，据此提出该规定。地震概况即有关地的基本情况，主要包括历史地震、发震断裂、地震烈度分区等。4.2.6本条规定了特殊性岩土阐述的基本原则。4.2.61 软土的十层结构、分布、性质对场地稳定性、地基承载力、地基变形有重大影响，本款明确了福阐明的主要内容。4.2.62 混合士的性质主要取决于粗细粒含贵的比例、粗粒的大小及其接触关系以及细粒土的状态，已有的试验资料表明，粗粒土的性质将随其中细粒的含量增加而变差，细粒土的性质常因粗粒含贵的增加而改善.混合土的匆杂成分决定了其土质均匀性差、作为天然地基易产生差异沉降的特点，故阐明混合土的颗粒级配及充填物、垂直和水平方向上变化规律及均匀性是必要的4.2.63 3除控制质员的压实填十.外，一般填十的成分比较笑杂，均匀性差，厚度变化大,是岩土利用和整治需考虑的重要因素，本款规定了需阐明的基本内容。4.2.64 4层状构造土是水运工程建设中经常遇到的一种特殊土，一般呈互层、夹层或间层状产出，由于土性的差异和层状分布的特点，往往具有各向异性的特征，物理力学指标的获取、地基承载力的确定、地基桎定性评价需重点考虑其特殊的工程性质，故本款规定应阐明共成层特征、分布规律等。42&5本款规定了风化岩和残积土需阐明的基本内容，其中风化特征主要指袋状风化囊、带状风化槽、球状风化体等内容。4.2.65 良地质作用的类型、分布、发育规律对工程有求要影响，本条根据国家现行标准水运工程岩土勘察规范（JTS1332013）第10章和岩土工程勘察规范（GB500212001（2009年版）第5章的有关规定，结合各类不良地质作用具体特征，明确了报告应阐述的基本内容4.3 第3章水文地质条件4.3.2 水文指自然界水的变化、运动等的各种现象，亦指研究自然界水的时空分布、变化规律的TT缘学科。气象是大气中的冷热、干湿、风云、雨、富霜、雾、雷电等倒橄理现象和物理过程的总称。气象和水文条件与地下水关系密切，空中、地表与地下三者结合，形成了一个完整的水循环体系。故此，将水文气象概况列入第3章中网述。4.3.5 区域性气象条件主要是指年降雨量、蒸发殳及其变化等对地下水位的影响：破水文条件主要是指地表水体的水位、潮汐和波浪等对岸边坡等工程有影响的部分436地下水和地表水的水质情况主要是共常规的水质分析结果，污染情况则是针对场地具体情况进行些相关的重金属和非常规元素的水质分析。4.4 第4章岩土性质指标4.4.4.2在同一岩土层中，物理性质指标的离散性一般小于力学性质指标的离散性，对其变异系数统计的要求不能一概而论，根据工程实际技术要求，故规定物理性质指标的变异系数一般不宜超过01,力学性质指标的变异系数一般不宜超过0.3。4.5 第5章场地地震效应评价4.5.4评价液化等级的基本方法，除逐点判别、按孔计算外，液化等级的综合判定是结合水运工程场地的地质地貌条件，拟建建筑物的性质和基础型式等综合评价，最终综合确定场地液化等级.4.6 第6章岩土工程评价4.6.4对水的作用，本条主要从三个方面进行考虑：一是从水的聚集和散失对软质岩石、强风化岩石、残枳土、膨胀岩土和盐渍岩土等所引起的一系列软化、崩解、湿陷和胀缩等有害作用，这主要是物理作用和变化：在冻土区尚有水的冻融对各种岩土的影响。二是从水对地层的力学作用考虑，有地层内部的地下水的浮托力和地下水港流作用而引起的基底上浮、潜蚀、流土、管涌、边坡失稳、地而沉降和隆起等不利影响。还有，也层外部地表水因动力作用和涨落对岸壁边坡的影响。三是从水与混凝土和金属材料的化学作用考虑，通过水质分析，查明水中某些离子的含量，分析评价地卜,水和地表水对上述材料的腐蚀性。从这三个方面考虑全了，水的作用也基本分析评价透彻了"4.6.4.4 土的腐蚀性评价，按现行国家标准岩土工程勘察规范(GB50021-2001(2009年版)要求，主要是对地下水位以上和地下水位变动范围之内的土试样进行。4.6.4.5 对水和土的污染情况、污染程度及对工程和环境的影响的调查和评价一般结合工程具体要求进行，目前这种项目进行的尚比较少，但随着国家环境保护日益严格，对水和土污染情况的谢查和评估会越来越多，具体可参照现行国家标准£土填环境质量标准(GB15618),“也下水质量标掂(GB/T1484«)和打也表水环境质及标准(GB3838)进行评价。4.6.5 主要针对水运工程岩土勘察规范(JTSI33-2013)第10.4节第10.8节所列的软上、混合土、填十.、层状构造上、风化岩与残积土5类特殊性岩土，分别从上的自身工程特性、变形特性、强度特性及其对工程建设的不良影响、工程处理建议等方面进行岩土工程评价。4.6.6 除水运工程岩土勘察规范(JTS1332013)第10.3节所列滑坡的评价内容做出规定外,还对水运工程勘察中常常遇到的岩溶、危岩及崩塌这两类不R地质作用的评价内容做出规定，分别从不良地质作用的成因、发展趋势、工程场地稳定性和适宜性、工程处治建议等方面进行岩土工程评价。4.6.7 明确JZ按勘察阶段论述区域、场地、地基等三个方面的稳定性内容.各方面评价的重点在以下各款分别做出规定。4.6.7.1强调了区域构造稳定性评价是工程可行性研究阶段需着重评价的内容，明确了论述的重点内容“4.6.7.2强调了场地稳定性评价是初步设计阶段需若出评价的内容,明确了论述的肃点内容.岩溶对场地稳定性的影响般根据岩溶的空间发育特征,分析判断或计算岩溶可能的塌陷范围、塌陷深度，论述岩溶堀陷对场地稔定性的影响及其程度，并提出相应的工程处治措施的建议。崩塌对场地稳定性的影响，一般根据崩塌发生地段的地形、崩瑚块体的大小、崩塌物的影响范围，论述其对场地稳定性的影响，并提出相应的工程处治措施的建议。滑坡对场地稳定性的影响，一般根据滑坡的分布能圉、滑坡体的物质组成及厚度、滑动面(带)的形态特征、滑坡体的楞定性，论述滑坡对场地的稳定性影响，并提出相应的工程处治措施的建议。4.6.73强调了地基稳定性评价是施工图设计阶段需着重评价的内容，明确了天然地基、桩基础、挡墙和基坑支护等结构类型地基稳定性的评价内容.4.6.8适立性评价一般在工程可行性研究阶段和初步设计阶段勘察进行，一般仅作定性评价,木节评价场地的稳定性、场地抗震条件、不良地质作用、地下水及地表水等方面对拟建工程的影响,只需引用前述各节的结论即可，不需要在本节再次展开论述和评价.4S4.7第7重天然筑材料对应于水运工程岩土勘察规范(JTS133-2013)第9.8.1条的1项内容和要求，分列第4.7.2条第4.7.5条作详细说明，共内容主要参考水利水电工程天然建筑材料勘察规程(S1.25120)和£水利水电工程地侦勘察资料整编规程(S1.5672012)进行编制。5岩土勘察报告图表部分5.5钻孔柱状图本节编写原则是简洁好用，只标识必要的元素和内容，并原则上统一相关内容和标识格式.注意岩土描述的简与繁、占格多与少，协调好与柱状图上地层厚度的匹配，以使柱状图表达清晰。5.10±1试验成果图表5.10.6 直接剪切试验方法一般有快剪、固结快剪、慢剪等。5.10.7 三轴压缩试胎试脸方法一般有三轴不固结不排水剪(UU)、：.轴固结不排水剪(CU)和三轴固结排水剪(C1.)。SO6岩土勘察报告附件6.3#土试It报告6.3.2岩土试验报告中指标的相关性和可弗性一般涉及以下几个方面：(I)土的密度和含水率指标，是一个变化的值，不同层位的土样其值不同，但对于同一层位的上样来说，这两个指标值较稳定，这两个基本指标的变化，不仅影响其他指标的变化，而且影响土的力学性质。(2)界限含水率，尤其是液眼，能较好的反映出土的某些物理力学特性，如压缩性、胀缩性等。塑性指数与土的工程分类密切相关，液性指数与土的承载力值的关联性也很大。(3)土的塑性指数和颗粒含量是确定土名的两种主要指标：花液限高塑限粉土和低液限低塑限黏土两种样品的理性指数可能相同，但其黏粒含酸的判别可能很大，感观的判断上两种土性也有很大的差别.(4)渗透系数的大小与士颗粒级配是否连续密切相关.(5)对固结试验，在判断土样的压缩性时，需结合土样所在深度位置的上覆门理应力：若上置自重应力大于200kPa时，该乐力之前的试验过程相当于只完成了一次卸荷,再加荷的循环,只花当荷载大于上没压力后土体才产生实质的固结排水,因此就不能机械地用-2u来评判其压缩性的高低.(6)对直剪试验和三轴压缩试脸,剪切指标与十的物理指标和其他力学指标关系密切：在同一剪切条件下，土样的黏粒含量越高.黏聚力也越大。而同一层土样在不同固结和剪切条件I',其抗剪强度也会呈现有规律的变化趋势，附录A岩土勘察报告文件格式A.1一般规定A.1.4勘察报告的封面颜色要求与设计文件一致，设计文件封面颜色中，工程可行性研究报告为墨绿色、初步设计文件为蓝色、施工图文件为白色
