DBXM076-2020 高分辨率卫星数据平台数据接入规范草案.docx

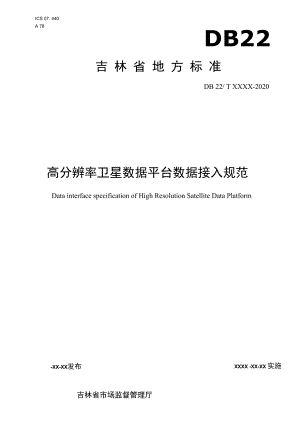

ICS 07. 440A 78DB22吉 林 省 地 方 标 准DB 22/ T XXXX-2020高分辨率卫星数据平台数据接入规范Data interface specification of High Resolution Satellite Data Platform-XX-XX发布XXXX -XX-XX 实施吉林省市场监督管理厅本标准按照GB/T 1.1 - 2009给出的规则起草。本标准由中共吉林省委军民融合发展委员会办公室提出并归口。本标准起草单位：高分辨率对地观测系统吉林数据与应用中心吉林大学计算机科学与技术学院吉林大学地球探测科学与技术学院本标准主要起草人：徐海啸、陈圣波、杨国东、吴旗、于洪梅、李翔、董飒、曹利赛、叶应辉、魏 枫林、赵靓高分辨率卫星数据平台数据接入规范1范围本标准适用于具有吉林省区域特色高分卫星数据应用单位以及市级分平台,进行高分数据产品跨平 台、跨行业的共享。本标准规定了吉林省高分数据应用单位之间在吉林省高分辨率卫星数据平台上共享高分数据产品 的模型及技术要求。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GFB 40601-2017：高分应用综合信息服务共享平台数据产品接入要求GB/T17798-2007：地理空间数据交换格式GB/T25528-2010：地理信息数据产品规范GB/T32453-2015：卫星对地观测数据产品分类分级规则IS015046-15：元数据规范草案3术语和定义下列术语和定义适用于本文件。3.1 术语对于本要求，应用了下述定义：3.1.1地图投影 map projection从大地坐标系到平面坐标系的坐标转换。3.1.2 1.2图像 imagery通过电子或光学技术将现象表示为图像。注：在本技术要求中，假定现象已经被一种或多种设备（如雷达、照相机、光度计和红外及多光谱 扫描仪）感知或探测到。3.1.3元数据metadata关于数据的数据。3.1.4数据产品data product与数据产品接入要求一致的数据集或数据集系列。3.2 缩略语本要求使用了下述缩写词： 3.2.1CGCS2000： 2000国家大地坐标系，属于地心大地坐标系统(China Geodetic Coordinate System 2000) o 3.2.2WGS84： 一种国际上采用的地心坐标系(World Geodetic System 1984) (, 3.2.3GeoTIFF：地理信息应用的标准图像文件格式(GeoTagImageFiIeFormat) ,>4高分辨率卫星数据平台模型 4.1总体模型实现高分辨率卫星数据平台数据获取和接入时,应按本标准总体模型接入流程及相关技术要求进行 操作。高分辨率卫星数据平台总体架构模型见图1,由国家高分数据平台、省级高分数据管理平台、民用 数据单位、军用数据单位及市级高分数据管理平台组成。在省级高分数据管理平台中包含原始高分数据 缓存池和省级区域特色数据。其中，原始高分数据缓存池是未经处理的原始高分数据池，根据用户需求 不定期更新数据；省级区域特色数据是用户单位针对吉林省特色产业在原始数据基础上生产的数据产品 池。本模型中，通过数据的流向描述了各个部分之间的职责与分工。国防数据原始高分数据缓存池东北边境数据省级区域特色数据省级高分数据管理平台7军用数据单位:娱用数据单位'东北湿面薮据“国家高分平台数据IGFl)(GF2)1GF3)2F4) GF5 ) ( GF6 )林业数据J 厂,农业数据T丫敏感区域数据市级高分数据管理平台4.2数据内容4. 2.1数据组成高分辨率卫星数据平台共享数据的内容应包括，元数据、图像产品数据和缩略图数据。4. 2.2目录结构要求a）将要共享的影像数据产品及相关文件统一归档至指定文件夹；b）元数据信息统一按照XmI格式文件编写，并存放至指定文件夹根目录，以“产品描述.xml” 命名；c）缩略图数据存放至指定文件夹根目录，以“产品描述.文件扩展名”命名；4.3数据格式4. 3.1元数据格式高分辨率卫星数据平台元数据为XInI格式，主体包含数据产品、产品名称、产品描述、图像产品、 缩略图和自定义描述。XmI的数据格式为：?xml version=*1. 0" encoding="UTF-8” ?数据产品产品名称X/产品名称产品描述图像产品/图像产品缩略图/缩略图自定义描述/自定义描述/产品描述/数据产品4. 3.2图像产品数据格式高分辨率卫星数据平台产品图像数据为tiff或者GeOtiff格式。主体包含产品基本特征集和产品区 域特征集。表1图像产品各项数据项组成节点名称说明类型必填项产品标识描述图像产品的唯一标识整型是产品描述图像产品的功能性描述字符型是基本属性描述图像产品的各项基本属性信息复合型否遥感属性描述图像产品相关的遥感影像信息复合型否区域属性图像产品的区域特征描述复合型否实体属性描述图像产品的实体信息复合型是基本属性数据项组成详见附录A.lo遥感属性数据项组成详见附录A.2。区域属性数据项组成详见附录A.3实体属性数据项组成详见附录A.4。4. 3.3缩略图数据格式高分辨率卫星数据平台缩略图数据为图像产品的缩略图。节点名称说明必填项备注文件名称缩略图的实体文件名称是文件扩展名缩略图的实体文件的扩展名是如：“.jpg”文件大小缩略图的实体文件大小是文件分辨率缩略图的实体文件分辨率是5要求4.1 一般要求图像数据坐标系和地图投影，统一为WGS84或CGCS2000o4.2 数据扩展要求允许用户在本规范格式的基础上对自定义字段进行自定义描述，以兼顾本规范无法标识的产品数据 或应用需求。a）用户可在文件中增加相应关键词,但关键词的自定义描述不应破坏本规范规定的数据基本格式;b）用户的扩展数据需提交相关数据格式说明及具体接入方法。附录A（资料性附录）A.1基本属性数据项组成数据项说明节点名称说明必填项备注产品名称图像产品的名称信息是产品来源图像产品的来源信息是生产时间图像产品的生产时间信息是A. 2遥感属性数据项组成数据项说明节点名称说明必填项备注原始数据卫星编号原始图像的卫星编号名称是原始数据卫星编号 范围：GFl - GF6原始数据传感器编号原始图像的传感器编号名称是产品级别产品级别信息否图像高度图像产品高度信息否图像宽度图像产品宽度信息否水平分辨率图像产品水平分辨率信息否垂直分辨率图像产品垂直分辨率信息否地图投影图像产品地图投影方式信息否坐标系统图像产品坐标系统信息否如：“CGCS2000”左上X坐标图像产品左上经度信息是左上y坐标图像产品左上纬度信息是右上X坐标图像产品右上经度信息是右上y坐标图像产品右上纬度信息是右下X坐标图像产品右下经度信息是右下y坐标图像产品右下纬度信息是左下X坐标图像产品左下经度信息是左下y坐标图像产品左下纬度信息是A. 3区域属性数据项组成数据项说明节点名称说明必填项备注边境数据图像产品是否涉及东北边境信息否军用数据图像产品是否为军民融合数据产品否军用数据1-军民融合数据产品2-民用数据产品领域信息图像产品所属领域信息是领域信息1 -农业2 -林业3 -交通运输4 -环境5 -国土测绘6 -气象7 -其他A.4实体属性数据项组成数据项说明节点名称说明必填项备注文件标识图像产品实体的唯一标识是文件名称图像产品实体的文件名称是文件扩展名图像产品实体文件的扩展名是如：”.tiff”文件大小图像产品实体文件的大小是单位为MB
