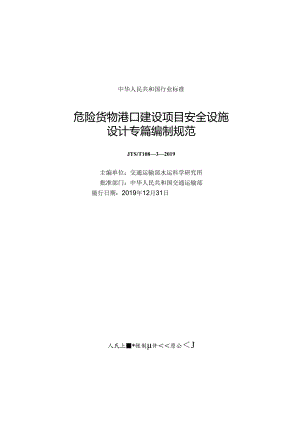

中华人民共和国行业标准危险货物港口建设项目安全设施设计专篇编制规范JTS/T10832019主编单位：交通运输部水运科学研究所批准部门：中华人民共和国交通运输部施行日期：2019年12月31日人氏上*帐制件原公J交通运输部关于发布危险货物港口建设项目安全设施设计专篇编制规范的公告2019年第83号危险优物港口建设项目安全设施设计专篇编制规范为水运工程推荐性行业标准，标准代码为JTSzTIoST2019.自2019年12月31日起施行，由交通运输部水运局负责管理和解祥。特此公告。中华人民共和国交通运部2019年10月26日制定说明制定说明本规范是根据£交通运输部办公厅关于下达2017年度水运工程标准编制计划的通知（交办水函（2017）1053号）的要求,由交通运输部水运局组织有关单位在全面、深入调查研究基础上，借鉴有关标准规范，广泛征求有关单位和专家意见编制而成。为贯彻“安全第一，预防为主，综合治理”的安全生产方针，落实危险货物港”建设项目安全设施“三同时”，开展危险货物港口建设项目安全设施设计专篇编制规范B制定工作。本规范共分4章和4个附录，并附条文说明，主要包括基本规定、安全设施设计专篇内容等。本规范的主编单位为交通运输部水运科学研究所，参编单位为中交水运规划设计院有限公司和中交第一航务工程勘察设计院有限公司。本规范编写人员的分工如下：1总则：谢天生武守元胡玉昌申瑞婷2术语：胡玉昌卢新3基本规定：胡玉昌谢天生武守元申瑞婷徐宏伟1安全设施设计专篇内容：谢大生武守元胡玉昌申瑞婷卢新徐宏伟徐连胜周宝庆王国波附录A:陈风云姜丽莉附录B:周宝庆附录C:武守元申瑞婷附录D:胡玉昌本规范于2019年5月9日通过部审，2019年10月26日发布，自2019年12月31日起施行。本规范由交通运输部水运局负责管理和解释。各单位在执行中，将发现的问题和意见，谙及时函告交通运输部水运局（地址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736）和本规范管理组（地址：北京市海淀区西土城路8号，交通运输部水运科学研究所，邮编：100088）,以便修订时参考。目次2术语3*ft½(3)4安全设籁设计专篇内容(4)1.1 1第1章总论(4)1.2 2第2章建设项目概况(4)1.3 第3章建设项目危险因素(5)1.4 第4章安全设施设计(6)1.5 第5章安全条件审杳意见采纳情况(9)1.6 第6堂存在问题与建议(9)1.7 7第7章结论(9)附录A安全设菰设计专篇内容格式(10)附录B危险货物担成(15)Ffr*(安全第附件(16)附录D本规范用词说明(17)附加说明本规急主编单位、弁编单位、主要起草人、主要审查人、总校人员和管理组人员名单(18)条文说明(19)1总则1.0.1为适应危险货物港口建设项目安全设施设计和管理的需耍，规范危险货物港口建设项目安全设施设计方篇编制的内容和格式，保障危险货物港口建设项目安全设施设计专篇编制质量，制定本规范。1.&2本规范适用于新建、改建、扩建危险货物港口建设项目安全设施设计.1.0.3安全设施设计必须与建设项目主体工程初步设计何时进行，编制的危险货物港口建设项目安全设施设计专篇应作为危险货物港口建设项目初步设计文件的组成部分,并与危险货物港口建设项目初步设计协调一致。1.0.4危险货物港口建设项目安全设施设计专篇编制,除应符合本规范的规定外，尚应符含国家现行有关标准的规定.2术语2.0.1危险货物DangerousGoods具有爆炸、易燃、毒害、腐蚀、放射性等危险特性,在港口作业过程中容易造成人身伤亡、财产毁损或者环境污染而需要特别防护的物质、材料或者物品.2.0.2安全设施SafetyFaci1.ities在港口生产经营活动中用于预防、控制、减少与消除事故影响采用的设备、设施、装备及其他技术措施的总称，2.0.3本质安全设计Intrinsica1.1.ySafetyDesign采用替代、消减、简化、缓解等手段.使危险货物港口建设项目装卸、储存系统及其装备具有内在的能够从根本上防止事故发生的设计。3基本规定3.0.1危险货物港口建设项目安全设施设计专篇应依据F列文件编制：(1)核准的项目申请书、项目备案信息：(2)项目安全条件审查文件.3.0.2危险货物港口建设项F1.安全设施设计专篇内容应包括“总论”“建设项目概况”“建设项目危险因素”“安全设施设计”“安全条件审查意见采州fti况”“存在问题与建议”和“结论”。3.0.3危险货物港口建设项目安全设施设计专篇的编写格式应符合附录A的有关规定。根据危险货物港口建设项目的实际情况，无内容的章节应列出该章节的序号和名称，并应注明本章节无内容。3.0.4危险货物港口建设项目安全设施设计专篇应起到控制和指导施工图设计中安全设施设计的作用。3.0.5危险货物港口建设项目安全设施设计专篇应确定建设项目的安全设施。3.0.6危险货物港口建设项目安全设施的设计应根据建设项目的安全特点和危险因素及危害程度的分析结果，基了本质安全设计、事故预防优先、可靠性优先等设计原则，采取具有针对性、可操作性、技术成熟可施和经济合理的安全没施。3.0.7危险货物港口建设项目安全设施设计专篇的编制所使用的基础资料应齐全、翔实、可靠3.0.8危险货物港口建设项目安全设施设计专篇中的计房单位应采用国家法定计量单位。3.0.9危险货物组成应符合附录B的规定。4安全设施设计专篇内容1.1.1 章总论4. 1.1.总论应包括“设计依据”和“设计范围与分工”2节。1.1.2 设计依据应包括下列文件：(1)核准的项目申请书、项目备案信息：(2)建设项目安全条件审杳文件，包括建设项目安全预评价报告、危险化学品建设项目的安全条件论证报告和建设项目安全条件审杳意见或行政许可决定书：国家、行业和地方相关法律法规、标准规范：(4)其他相关文件和资料。1.1.3 设计范园与分工应包括下列内容：(1)说明安全设施设计的范围和内容：说明建设项目与周边相邻单位的分界、道路衔接点和管线接管点等：(3)两个或两个以上单位共同承担初步设计时，说明总体设计单位、参加总位及其分工.4.2第2章建设项目概况4.2.1 建设项目概况应包括“项目基本情况”“装卸储存的危险货物”“平面布置”“工艺流程与工艺设冬”“配套工程"'外部依托条件”“周边环境”“项目设计变更”呻。4.2.2 项目基本情况应包括项目名称、建设单位概况、项目建设地点、地理位置、自然条件、建设规模、占,回郁积、主要建构筑物等内容。4.2.3 装卸储存的危险货物应包括项目作业货种、吞吐辰和储存量“4.2.4 平面布置应包括水域布置、陆域布置,说明码头、库场、舞区、生产辅助建筑物、港内水域、锚地与导助航设施等布置。4.2.5 工艺流程与工艺设备应包括下列内容：工艺流程、设齐布局及上下游关系：(2)主要工艺技术安全可毒性分析与结论：(3)主要装卸储存设品和特种设备表，包括名称、规格、材质、数量、操作条件、设计条件：(4)管廊架的布置等。4.2.6 套工程应包括项目配套的公用和辅助工程、设施的名称、相关参数、能力。4.2.7 外部依托条件应包括外部依托的水源、电源、蒸汽，仪表风、消防、气防、医疗等设施。4.2.8 周边环境应列明项目距周边重:要目标和敏感场所的安全距离。4.2.9项目设计变更应列明初步设计与核准的项目申请书、项目备案信息或批准的可行性研究报告的变更情况，与已通过的安全条件审杳的变更情况。4.2. 10安全设施设计与初步设计一并审查的,初步设计中已有的内容，本章内容可省略。4.3 第3章建设项目危险因索4.3.1 建设项目危险因素应包括“货种危险性”“工艺和设备设施危险因索”“作业过程可能导致事故的危险因素”“周边环境安全影响”“自然环境危险因素”“重大危险源”“危险因素的分布和危害程度”和“作业场所爆炸危险区域划分”/1.4.3.2 货种危险性应包括下列内容：列出装卸储存危险货物的分类和品名、编号，说明理化性质、火灾危险性、爆炸危险性、毒性、聚合性、稳定性、挥发性、扩散性、腐蚀性、放射性、禁忌物反应和静电特性等.列出其所在单元的数量及状态：(2)说明涉及剧毒化学品、易燃易爆危险货物、重点监管危险化学品的情况：(3)集装箱危险觉物和其他包装危险货物,按危险货物类别或项别进行分析，对易燃、易爆、剧毒作业货种的危险性进行重点辨识与分析。4.3.3 工艺和设备设施危险因素应包括下列内容：(1)装卸储存工艺的危险因素：码头、库场、罐区设备设施、特种设备的危险因索：(3)设备设施检修、维修危险因素：(4)其他危险因素。4.3.4 作业过程可能导致事故的危险因素应列出下列内容：危险货枷蛛、火灾、爆炸、中毒、窄息等危险因素；(2)船舶靠离泊作业危险因素:灼伤、烫伤、冻伤、触电、机械伤害、高处坠落、物体打击、淹溺等其他危险因素.435周边环境安全影响应包括下列内容：(D建设项目内在危险因素对周边环境的安全影响，特别是对周边重要目标和敏感场所、危险化学品企业等的安全影晌：(2)建设项目周边环境因素对建设项目的安全影响。4.3.6 自然环境危险因素应包括建设项目所在地的地质、地嫂、气象、水文等，并列明其危害。4.3.7 Ht大危险源应列明建设项目的武大危险源及分级情况。4.3.8 危险因素的分布和危害程度应列明建设项目危险因素存在的区域和危害程度。4.3.9 作业场所爆炸危险区域划分应说明作业场所的爆炸危险区域划分情况。4.4 第4章安全设籁设计4.4.1 安全设施设计应包括“平面与竖向布置安全设施”“工艺及设备安全设施”“建构筑物安全设施”“靠离泊作业安全设施”“给排水安全设施”“消防安全设施”"供±1.三期安全设附'“防雷、防静电安全设施”“通信、信息和控制系统安全姬”“安全标志”“个体防护设备设施”“事故应急与救援设施利背施”“重大危险源安全设施安全生产机构设置和人员配符要求“14节。4.4.2 平面与竖向布理安全设施应包括下列内容：码头、库场、辘区平面与竖向布置的安全间距、安全设施；设备设施布翼安全距离、安全设腌：(3)消防道路设置：码头、库场、黑区安全疏散通道、出入口安全设施：(5)其他安全设施。4.4.3 工艺及设备安全设施应包括下列内容：工艺流程采用的防泄漏、防火、防爆、防毒、防腐蚀、防聚合等安全设施与措施，并说明工艺安全可靠性：(2)正常工作状态与非正常状态下采用的危险货物装卸储存安全控制设施与措施，包括联锁保护、安全泄压、紧急切断、紧急脱离、事故排放等：(3)泄漏收集安全设施：(4)主要设备、管道材料的选择和防护安全设施与措施，并说明设备选型及管道设计与国家法规、标准的符合性：(5)采用的其他安全设施4.4.4 建构筑物安全设施应包括下列内容：建构筑物结构防火、防爆、抗爆、防腐、耐火保护、抗震等设施的设计：建构筑物内通风、降温、排烟等安全设施的数量和位置：(3)建构筑物内疏散通道与安全出口的设计：编制建构筑物一览表，包括结构、建筑面枳、层数、火灾危险性、耐火等级、通风和泄乐面积、抗飕设防等。4.4.5 靠离泊作业安全设施配置情况应包括下列内容：(1)拖轮、拖消两用船的配苴：靠离泊、系泊安全设施：(3)船舶共离泊辅助系统。4.4.6 给排水安全设施应包括下列内容：(1)油气化工码头装卸区的围坎、收集池等设施：码头、库场、黑区等的污水收集、处理系统安全设施：(3)码头、库场、罐区降温设施与措施：紧邻山地丘陵的库场、跳区的排水排洪设施与措施。4.1.7消防安全设施应包括消防依托和协作条件、火灾危险性分析、消防介质的选择和用垃、消防设备、消防供水、消防泵站、其他消防介质O蛤、消防车和消防船等内容，并应符合下列规定。4.4.7.I消防依托和协作条件应包括下列内容：(1)陆上消防站的能力、距离、至地时间：(2)水上消防站(船)的能力、距离、到达时间：消防供水管网的布置、管径、压力等：(力其他消防依托和协作条件。4.4.72 火灾危险性分析应包括下列内容：(D码头、楸区火灾危险性分类，码头防火分级等：(2)主要建构筑物的使用性质和级别、火灾危险性类别、耐火等级等：(3)同时发生火灾起数。4.4.73 消防介质的选择及用量应包括下列内容：灭火介质的种类、性质及与货种的匹配性，冷却介质的种类、性质；灭火介质和冷却介质的供给强度、供给时间、使用范用；(3)一次火灾灭火介质和冷却介质的用房，列出计匏公式、参数取值和计年结果.油气化工码头说明冷却水陆上和水上供给贵.4.4.7.4 消防设备应包括下列内容：(D消防设备的选型、数员、性能及主要参数：(2)固定式消防设备的布置及保护范围：(3)火火器配置的位置、种类和数量。4.4.7.5 消防供水应包括下列内容：消防供水方式，消防供水与其他供水的蛆合情况：消防供水水源的供水时间、流罡和水压：(3)消防供水接管点的流量、压力：(4)消防供水管网型式、布司4.4.7.6 消防泵站应包括下列内容：消防储水量、需备措施，消防补水量、补水时间：消防泵站位置、布置、供水流量和压力，消防加压泵的数量和规格等。4.4.7.7 其他消防介质的供给应包括下列内容：消防介质的种类，介质的供给、储存和补给方式：消防设备的种类、规格、数量：(3)消防管道布置方式等。4474消防车和消防船应包括下列内容：(D库场、施区设置消防站的配置等级、位宜和规模：(2)油气化工码头建设项目列出消防船、拖消两用船的配备数量及其消防能力4.4.8供电照明安全设施应包括供电安全设施，变配电所和电缆敷设，照明安全设施等内容，并应符合下列规定。4.481供电安全设施应包括下列内容：(1)供电电源、电力负荷等级：(2)外接电源或备用电源的设置，与供电电源间防止并列运行的措施.4.4X2变配电所和电缆敷设应包括下列内容：(1)变配电所避开多尘场所、腐蚀性严重场所的安全措施：配电线路材质、阻燃性能和耐火性能要求，在盐雾严重场所、腐蚀性气体严重场所、易燃场所或易爆场所采取的安全措施；(3)电缆敷设采用的安全设施：(4)低压配电系统接地形式.4.4.83 爆炸危险区域电气设备应列出选型、防爆和防护等级。4.4.84 4照明安全设施应包括下列内容：(D照明设施的照度和防撞设计：(2)照明设施的防爆要求及相应的安全设施：消防控制室、消防泵房、自备发电机房和变配电所等应急情况下需要正常工作的场所，应急照明的位H、照度、持续H桐等。4.4.9 防笛、防静电安全设施应包括下列内容：码头、库场、罐区的防雷、防静电安全设施与措施：码头、库场、城区的防雷接地、防静电接地，电气设备的工作接地、保护接地及信息系统的接地等：(3)消除人体静电的装置：(加油气化工码头与作业船舶之间采取的电气绝缘措施。4.4.10 通信、信息和控制系统安全设施应包括下列内容：(1)船岸通信、消防专用通信、应急救援和事故处理指挥通信：通信线路的管材选型、敷设方式：危险货物作业信息系统，包括危险货物作业基础数据等：(4)安全仪表和联锁控制系统的设置与功能：G)工业电视、应急广播、行毒和可燃气体检测报警、火灾探测与报警、低温探测与报警、船舶旅离泊辅助系统、消防控制系统等的设置与功能：(6)液化天然气装卸作业岸方和船方应急切断装兑等措施。4.4.11 安全标志应包括下列内容：(D码头、库场、拂区等场所安全标志的设置，应急疏散线路和标志标识：(2)设备与管线安全标志的设置：(3)危险货物集装箱座场地面箱区箱位线和作业通道标线4.4.12 个体防护设备设施应包括下列内容：头部防护、眼面防护、听力防护、呼吸防护、熊干防护、手部防护、足部防护、险落防护和皮肤防护等个体防护用具和用品的名称、数量和位置:1.1.1 医疗救助设备和药品的名称、数量和位置。1.1.13 事故应急与救援设施和措施应包括下列内容：(1)制定的应急预案情况：(2)应急设施和措施：(3)应急物资的配置和存放位置；(4)应急救援培训和演习演练。1.1.14 重大危险源安全设施应包括下列内容：(D重大危险源安全监测监控系统、安全警示标志等安全设施：(2)重大危险源分级管理和应急处置等措施。1.1.15 安全生产机构设置和人员配备要求应包括下列内容：(1)安全生产机构设置或者专职安全生产管理人员配备：(2)危险货物港口从业人员考核与资格。4.5 第5章安全条件审查意见采纳情况4.5.1 对建设项目安全预评价报告和安全条件审意见中与工程设计有关的安全对策措施和建议，应逐条详细说明采纳情况。4.5.2 采取替代措施的，应说明替代措施的等效性，替代措施的安全性和有效性不应低于安全条件审查意见要求.4.5.3 对未采纳的措施应说明理由。4.6 第6章存在问题与建议4.6.1 存在问题与建议应根据建设项目的情况，结合类似项目的经验，明确建设项目安全设施设计存在的问题，并提出对策措施与建议。4.7 第7章结论4.7.1 结论应客观公正、观点明确、条理清晰、简明扼要，并与安全设施设计内容统一。4.7.2 结论应说明安全设施设计与现行有关国家法律、法规、标准规范等的符合性.4.7.3 论应说明工艺安全可蜕性和安全设施的预期效果(1)工艺安全可电性说明建设项目采取的装卸储存工艺与设施的安全与可施性：4.7.4 设施的预期效果说明建设项目果取安全设施与措施后，能否有效防范与控制建设项目存在的危险因素，是否满足安全生产的条件。附录A安全设施设计专篇内容格式A.O.1专篇应由下列内容组成：封一：(2)设计单位资质证书的彩色更印件或织制件：(3)封二：(4)专篇设计、校核、审核人员签署表：目录：非常用的术语、符号和代号说明:(7)安全设施设计专篇主要内容：(8)附件。A.O2专篇的字号和字体应满足下列要求：(1)章标题采用3号黑体字，节标题采用3号楷体字：(2)内容的文字表述采用4号宋体字，表格表述采用5号宋体字：(3)附件的标题采用3号黑体字，内容的文字采用4号宋体字，表格表述采用5号宋体字，附件的图表可选用笑印件.A.0.3纸张、排版应满足下列要求：采用A4白色股版纸：横向排版，左边距2811n右边距25mm、上边距25伽、下边距2511vn;(3)章、节标题居中。AQ.4专篇制作除附图、亚印件等外，应双面打印文本。A.O.5专篇封装应在安全设施设计专篇正式文本装订后，用设计单位的公章对安全设施设计专篇进行封页。A.0.6封应符合下列规定：A.O.6.1封应包括下列内容：(D危险货物港口建设项目名称：标题统一写为“安全设施设计专篇”；(3)建设单位：(力建设单位主要负货人：(5)建设单位联系人：(6)建设单位联系方式；(7)专篇完成时间。A.0.6.2设计专篇封一格式应符合图A。】的要求。IOA.0.7封二应符合下列规定：/1.0.7.1封二应包括下列内容：(1)危险货物港口建设项R名称：标即统一写为“安全设施设计专篇”；(3)设计单位：(4)设计单位法定代表人：(5)设计单位联系人：(6)设计单位联系电话：(7)专篇完成时间。A.0.7.2设计专篇封二格式应符合图A.0.2的要求，AO8专篇设计、校核、审核人员签署表格式应符合图AQ3的要求。（危险货物港口建设项目名称）仁号来体懈1）安全设施设计专篇（T黑体触D建设单位：（三号宋体加粗）建设单位主要负责人：（三号宋体加粗）建设单位联系人：（三号宋体加粗）建设单位联系电话：（三号宋体加粗）（建设单位公章）年月日（三号宋体加粗）reA.o.设计专箱抻Tft式先险货物港口建设项目名称）（三号宋体加粗）安全设施设计专篇（二号宋体力林设计单位：（四号宋体加粗）设计单位法定代表人：（四号宋体加粗）设计单位联系人,（四号宋体加粗）设计单位联系电话：（四号宋体加粗）（设计单位公章）年月日（四号宋体加粗）三2设计由口«中华人民共和国行业标准危险货物港口建设项目安全设施设计专篇编制规范JTSTTI08T2019条文说明1总则(23)3基本三(24)4tt篇内容(25)4.2 第2章建设项目概况(25)4.3 第3章建设项目危险因素(25)4.4 第4章安全设施设计(26)1总则1.0.3条文危险货物港口建设项目安全设施设计方篇是港口工程初步设计文件的组成部分，主要依据是£港口危隐货物安全管理规定（交通运输部令2017年第27号）第十四条规定，储存、装卸危险货物的港口工程建设项目在初步设计审批中对安全设施设计进行审杳，港口工程初步设计文件编制规定（JTS110）第19章对安全设计做了专门规定.3基本规定3. 0.1条文中规定危险货物港口建设项目安全设施设计专篇编制所依据的主要文件来源于£港口工程建设管理规定(交通运输部令2018年第2号)第十条规定，企业投资的港口工程建设项目根据核准的项F1.申请书或者备案信息编制初步设计文件。危险货物港口建设项目安全设施设计专篇是初步设计文件的组成部分，因此依据上述文件编制.4安全设施设计专篇内容4.2 第2章设项目橙况4.2.5条文中工艺上下游关系是指由于设计分工的原因，将完整的装卸储存工艺系统人为划分成几部分。4.3 .8条文中周边重要目标和敏感场所是指根据危险化学品安全管理条例(中华人民共和国国务院令第591号)第r九条规定的下列场所、设施、区域：(1)居住区以及商业中心、公园等人员密集场所：学校、医院、影剧院、体育场(馆)等公共设施：(3)饮用水源、水厂以及水源保护区：(4)车站、码头(依法经许可从事危险化学品装卸作业的除外)、机场以及通信干线、通信枢纽、铁蹬戈路、道路交通二陶、水路交通干线、地铁风亭以及地铁站出入口：(5)基本农田保护区、基本草原、畜禽遗传资源保护区、治禽规模化养殖场(养殖小区)、曲业水域以及种子、种畜禽、水产苗种生产基地：河流、湖泊、风景名胜区、自然保护区：(7)军事禁区、军事管理区：法律、行政法规规定的其他场所、设施、区域4.3 第3章设项目危险因素4.3.2条文中危险货物分类和品名、编号，根据国家标准夕危险货物分类和品名编号(GB69442012),危险货物品名表3(GB122682012)确定。条文中理化性质揭嫄性质和化学性旗,包括外观与性状、密度、熔点、沸点、闪点、自燃点、溶解性、酸碱性等。条文中单元是指建设项目中构成完整功能的系统，如管路输送系统、消防系统等。条文中状态是指温度、压力、相态等。条文中剧毒化学品是根据国家安全生产监督管理总局、工业和信息化部、公安部、环境保护部、交通运输部、农业部、国家卫生和计划生育委员会、国家质量监督检验检疫总局、国家铁路局、中国民用航空局公布的G危险化学品目录(2015版)确定：易燃易爆危险货物是根据国家标准£危险优物分类和品名编号(GBg442012)、g危险货物品名表(GB122682012)确定；重点监管危险化学品是根据安全生产监倭管理部门公布的苜批重点监管的危险化学品名录第二批重点监管危险化学品名录确定4.4 第4章安全设籁设计4.4.3 条文中主要设备、管道的防护设施与措施包括压力容器和压力管道的特种设备安全防护设施与措施。条文中其他安全设施包括油气回收装罚的安全设施、装卸储存工艺及设备检维修的安全设施等。4.4.5 条文中船舶电离泊辅助系统，包括激光靠泊系统、缆绳张力监测系统等。4.4.8.1条文中备用电源指不间断电源(UPS)、应急电源(EPS)、应急发电机等4.4.10条文中船岸通信是指防爆型甚高频无线电话等。条文中危险货物作业信息系统的基础数据,包括作业的危险货物种类及数必、储存地点、理化特性、货主信息、安全和应急措施等。条文中安全仪表和联锁控制系统的操作方式包括控制室集中控制和就地手动控制。4.4.11条文中危险货物码头、库场、罐区安全标志一般有出入门位置示意图、入场安全须知告示牌、重大危险源告示牌、应急措施牌、安全贵任牌、安全操作牌、危险性告知牌、消防器材位置图、紧急撤离路线图等，安全标志标识的具体设置参考港口安全设施目录等.条文中设备与管线安全标志是指管道介质名称、流向等。
