《公路车辆动态称重检测系统技术规范》（JTGT 4320—2022）.docx

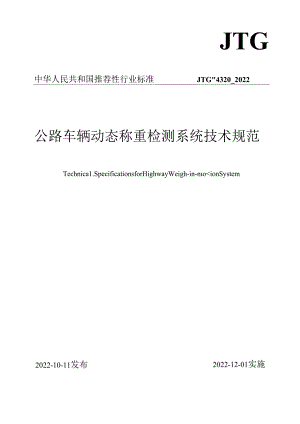

JTG中华人民共和国推荐性行业标准JTG"4320_2022公路车辆动态称重检测系统技术规范Technica1.SpecificationsforHighwayWeigh-in-no<ionSystem2022-10-11发布2022-12-01实施中华人民共和国交通运输部发布根据6交通运输部关于下达2018年度公路工程行业标准制修订项目计划的通知(交公路函(2018)244号)要求，由中公高科养护科技股份有限公司作为主编单位承担6公路车辆动态称重检测系统技术规范(JTG/T43202022)的制定工作。本规范系统总结了我国公路车辆动态称或检测工作经验，借鉴相关标准规范和技术成果，针对公路车辆动态称重检测特点，以规范公路车辆动态称重检测为主要目标，重点明确公路军辆动态称重检测系统的设备功能和要求，为公路车辆动态称重检测系统的建设规范化提供技术规定。本规范包括10章，分别是：1总则、2术语、3基本规定、4公路车辆动态称重检测设备、5车牌识别及记录设备、6视频监控设备、7信息发布设备、8数据处理系统、9供电与防雷接地、10数据传输。本规范由常成利、顾江年负贡起草第1章、第2章和第3章，常成利、李强负贡起草第4球，徐欣、弋晓明负货起草第5章，常成利、刘伟亮负直起草第6章，刘畅、杜廖负贡起草第7章，郭立明、王岱岳负贡起草第8章，常成利、张夕珂负表起草第9章，李轶舜、蒋海峰负货起草第10章。请各有关单位在执行过程中，籽发现的问题和意见，函告本规范日常管理组，联系人：顾江年(地址：北京市海淀区地锦路9号院4号楼，邮编：100O95,电话：O1.O-82364081,电子邮箱：gujiangnian),以便修订时参考。主单位：中公而科养护科技股份有限公司第单位，安徽省公路管理服务中心交通运输部公路科学研究院交通运输部科学研究院交通运输部规划研究院主常成利主要MIA员：顾江年李强徐欣弋晓明刘伟亮刘畅杜族郭立明王岱岳张夕珂李轶舜蒋海峰主审：沈国华g三员：贺志高张热遥马永庆朱华曾新光李清华方荣陈永明罗俊略负岩龙王东龚治刘纯镌黄生存王军加人员：刘礼勇叶静张新虎赵洪凯刘志强目次I12梯23aj½33.1 功能要求33.2 通用要求33.3 采集信息要求44公路W¾态弥备74.1 一般规定74.2 车辆检测器85车牌IR制及记录设备95.1 一般规定95.2 摄像装置y105.3 补光装苴IO6视频监控设备X大H6.1 般规定I1.6.2 具体要求127信息发布设备137.1 一般规定137.2 具体要求148数据处理系统168.1 一般规定168.2 具体要求169供电与防»»地189.1 一般规定189.2 具体要求18IO数据传,19本规解ff1.三i½W241总则1.0.1为规范公路车衲动态称重检测系统建设,制定本规范。1.0.2本规范适用于公路车辆动态称更检测系统的新史和改建1.0.3公路车辆动态称重检测系统应遵循运行安全、技术成熟、功能齐全、核;则准确、联网运行、经济实用的原则。条文说明公珞车辆动态称市检测系统建设根据公路的区域特点、交通特性、路网结构综合分析确定.选取经过广泛应用验证的设得,充分发挥系统各项功能和作用,准确检测并将检测信息联网上传，实现对超限运愉的全天候监控，为形成层次分明、结构净密、功能互补的治超监控网络提供基础保障。.o.4公路车辆动态称m检测系统除应符合本规葩的规定外，尚应符合国家和行业现行有关标准的规定。2术语2.0.1公路车辆动态称盘检测系统highwayweigh-in-notionsystem在公路范围内设置的，能好对行驶中乍辆的轴（轴组）载荷或总质量进行检测,并白动记录受检车辆超限状态.可存储、输出、显示相关信息的系统。2.0.2公路车辆动态称重检测设备weigh-in-motiondevice对行驶中车辆的轴（轴组）致荷或总质量进行称量的设备，2.0.3公路车辆动态称由检测区detectionzoneforwcigh-in-n>tion对行驶中车辆进行称重检测的路面区域。3基本规定3.1 功M求3. 1.1公路乍辆动态称重枪测系统应具备动态称重检测、车牌识别及记录、视频监控、信息发布等功能。4. 1.2公路车辆动态称重检测系统应能自动检测和输出不辆的乍型、轴数、轴（轴组）载荷、总质景等.5. 1.3车牌识别及记录设备应能自动拍摄和输出车辆图像、识别和输出车辆号牌信息。6. 1.4视频监控设备应能完整、清晰地记录车辆经过公路车辆动态称重检测区的行驶状态，可具备检测和输出车辆行驶速度功能，3. 1.5信息发布设备应能发布和显示乍辆的超限信息.并提示车辆进行卸载。条文说明信息发布设备的超限提示信息一般通过数据处理系统传输、处理、转换、修正后直接发布，内容为'（机动车号牌）涉嫌超限，清就近卸载3.2 通用要求1. 2.1公路车辆动态称Jg检测设备、车牌识别及记录设备、视频监控设备、信息发布设备和数据处理系统的内部时间应保持一致，与北京时间同步.24h计时误差应不大于1.Os条文说明，道路交通安全违法行为图像取证技术规范（GAb832-2014）要求图像取证设备时钟与北京时间的误差不超过IQs。3. 2.2公路车辆动态称由检测系统应具备通信异常、断电等故障的自检功能，通信异常时，成能将未实时上传的数据进行存储,存储时间应不小于7d,通信恢发后，应能自动完成数据续传.4. 2.3公路车辆动态称重检测系统的网络和数据的安全性、稳定性、可靠性和可扩展性等应符合信息安全技术网络安全等级保护基本要求(GB/T222392019)中第二级安全保护能力的有关规定.5. 2.4公路车辆动态称田:检测设备应适应-40+70X?的工作环境温度.塞区使用时应具备耐低温性能，耐环境湿度技术指标应符合现行£公路机电系统设备通用技术要求及检测方法(JT/T817)的有关规定。6. 2.5公路车辆动态称揖检测设备应采取防水和防尘保护。防护等级应符合现行£电工电f产品环境试验3(GBZT2423)和公路机电系统设备通用技术要求及检测方法CnTT817)的有关规定.7. 2.6公路车辆动态称更检测设备的绝缘电阻、安全接地、防留电性俄和电源适应性等应符合现行G公路机电系统设备通用技术要求及检测方法(JT/T817)的有关规定，电磁兼容应符合现行电磁兼容试验和测量技术(GB/T17626)的有关规定。8. 2.7公路车辆动态称重检泅设备的安装要求、安装条件、维护管理应符合现行动态公路车辆自动衡器第1部分：通用技术规范(GB/T21296.1)的有关规定。9. 2.8公路车辆动态称地检测区应按现行公路交通安全设施设计规范(JTGD8I)进行安全与防护设施设计.3.3 采集信息要求3 .3.1车辆的采集信息与车辆匹配正确率R间应不低于90乐夜间应不低于80%。条文说明采集信息与车辆匹配正确率指采集信息齐全、正确且能匹配的车辆数占通过公路车辆动态称更检测区的车辆总数的百分比。乍辆的采集信息包括检测时间、检测点名称、乍道、机动车号牌、机动乍号牌颜色、图像、视频、乍速、车型、轴数、轴(轴组)载荷及总质量等。4 .3.2公路车辆动态称重检测系统输出的图像应符合卜列规定：1应采集不少于2幅不同时间或不同位置的车辆前部图片、1幅车辆侧面图片和1幅车辆尾部图片。2应采集1段不少于5s的车辆经过公路车辆动态称重检测区的视频。3聚集的图片应包括车辆特征信息，包括机动车号牌、机动车号牌顿色、车头或车身颜色、轴数等。条文说明公路车辆动态称重检测区车道数为2条及2条以上的，通常采用对角安装前后侧面图片抓拍摄像机，获取2幅IW面图片。£道路交通安全违法行为图像取证技术规范(GA/T832-2014)要求，采集不少于2幅不同时间拍摄的机动车全景特征图片：采用图片加视频方式取证的，采集至少I幅机动车全景特征图片。因公路车辆动态称重检测实际需要，车辆前部图片、侧面图片和尾部图片均需采集，且通过不同时间或不同位置的车辆前部图片证明车辆处于行驶中.3.3.3公路车辆动态称重检测系统的采集信息记录资料应以一组材料的方式提交，图片和视频文件名的格式应符合唯一标识+“-”+图片视缴类型标识+“”+机动车号牌的规定。1.1.1 3.4公路车辆动态称重检测系统输出的图片应强加检测时间、检测点名称、桩号、车道、机动车号牌、轴数、总质量、超限率/超限量、唯标识、防伪信息等内容。条文说明每幅输出的图片需包括原始防伪信息，防止原始图片在传输、存储和校对过程中被人为篡改。3.3.5 公路车辆动态称重检测系统输出图片的叠加信息区域应位于图片的下方，不应遮挡图片信息，如图3.3.5所示。3.3.6 叠加在公路车辆动态称重检测系统输出图片上的检测时间应精确到0.01s。条文说明道路交通安全违法行为图像取证技术规范(GA/T832-2014)要求，对机动车行驶过程中发生的道路交通安全违法行为，叠加在图片上的违法时间应精确到001.s:(车征国名)ttMHn>XXXX-XX-XXXX：XX:XX”点名/t××××××tf1.I×××+××4Ut>XXOUft车号牌IXXXXXXXMt××AK>××.××U××.××t-rWXXXXXXXXxXXX防伪信总,xx*xxx图3.3.5车辆图片登加信息格式示息4公路车辆动态称重检测设备4.1 一般规定4.1.1 公路车辆动态称更检测设备应定期检定，检定的时间、内容、方法等应符合现行相关计量技术规范的有关规定.1.1.2公路车辆动态称重检测设备应由动态公路车辆自动衡器和车辆检测器组成。条文说明动态公路车辆自动衡器包括但不限于C动态公路车辆自动衡器第1部分：通用技术规范(GB/T21296.1-2020)规定的整车式、轴里式、弯板式、石英晶体式和平板模块式，可以采集乍辆轴(轴组)我荷或总质量等信息车辆检测器包括但不限环形线圈车辆检测器、红外线车辆检测器和激光车辆检测器,可以准确分车，防止跟车引起的质量合并.4.1.3 公路车辆动态称由检测设备进行正常动态称量的运行速度范围应为OknMvW100knv'h,条文说明最低运行速度为动态公路车辆白动衡器能进行正第动态称量的最低车速，最高运行速度为动态公路车辆自动衡器能进行正常动态称量的最高车速,超过最低运行速度或最高运行速度,称量结果可能产生过大的相对误差。4.1.4 公路车辆动态称重检测设备称量的总质量准确度等级应不低F4动态公路车辆自动衡器检定规程UJG907-26)中准确度等级5的要求。4.1.5 公路车辆动态称重检测设备中.动态公路车辆自动衡器裸露金届部件的防腐处理应符合现行动态公路车辆自动衡器第1部分：通用技术规范(GB/T21296.1)的有关规定，车辆检测器等其他设备裸露金属部件的防腐处理应符合现行£公路交通1：程钢构件防腐技术条件B(GB,T18226)的有关规定。4. 1.6公路车辆动态白动衡器和称重传感器安装位置全部或部分位T路面以下的.则称重传感器的防护等级应不低于IP68;称重传感器全部位于路面之上的，则称重传感器的防护等级应不低于IP67.4.2车辆检窝寿4 .2.1车辆检测器应能对车辆进行准确的自动分离,车辆正常行驶条件下，分离准确率应不小于95%。5 .2.2车辆检测器应符合下列规定：1轴数检测准确率应不小于95%。2轴间距检测误差应不大于±15cm。3车型分类准确率应不小于95%.4跨道识别准确率应不小于95$。5连续车辆之间的分车间距应不大于100cnu5车牌识别及记录设备5.1 一般规定5.1.1 车牌识别及记录设齐应由摄像装置和补光装置组成。5.1.2 车牌识别及记录设备记录与输出的内容应包括检测时间、车道代码、机动车号牌、机动车号牌颜色、机动车号牌图像等内容。5.1.3 车牌识别及记录设备的机动车号牌捕获率日间应不小于90"夜间应不小于80%。条文说明捕获率是指单位时间内视嫉流记录的车辆数与实际通过的车辆数之比。5.1.4 车牌识别及记录设备的图片应采用JPEG编码，以JF1.F或JPEG文件格式存储。5.1.5 图像输出应为全幅JPEG格式24位真彩图像。5.1.6 基于数字成像设备的图片分辨率应符合下列规定：1车辆前部图片分辨率应不小于3392X2008像素点。2车辆侧面图片分辨率应不小2048X1536像素点。3车辆尾部图片分辨率应不小于2048X1536像素点。条文说明根据交通运输部发布的高速公路称由检测业务规范和技术要求B（交办公路函（2019）1182号）和各省（自治区、直辖市）公路车辆动态称重检测系统建设情况，分辨率为2048x1536像素点即可满足动态称重检测工作需求。号虐实际工作中车辆前部图片需反映司乘人员面部特征，本规范提高了车辆前部图片分辨率的要求。5.1.7 车牌识别及记录设备的功能和性能要求应符合现行道路交通安全违法行为视版取证设备技术规范（GA/T995）的有关规定。5.2 舞像装置5.2.1摄像装置应由摄像机、高清镜头、室外防护罩、相机内置网络信号防雷器、电源适配器等组成.5.2.2摄像装置的视频帧率调节范围应为1."25fps.条文说明本条根据现行6安全防范视颇监控摄像机通用技术要求（GA/T1127）相关要求设5.23摄像装置应具备存储自动覆盖功能.5.3 扑光装置5.3.1 补光装置应包括闪光灯和补光灯等。5.3.2 补光装置的控制接口可选择RJ45、RS485RS232,TT1.-IO和SD/USB等.5.3.3 补光装置的光源宜采用1.ED（发光二极管）光源或气体放电光源，也可采用其他光源。5.3.4补光装置应包括自闪、跟随、自动频闪（外部摄像机触发）模式。5.3.5 补光装置应支持在线检测补光灯故障、正常、开启、关闭等工作状态。5.3.6 补光装置应符合下列规定：1色温应不小于4000K.2闪烁频率应不小于50HZ3频闪响应时间应不大于20s.4在C220V±44V50Hz±2Hz的电源条件下应能正常工作.5.3.7补光照明区域内光照度成均匀、无喑区。在标称补光区域内,光照度应不小T基准轴上光照度的50$。6视频监控设备6.1 一般规定6.1.1 视嫉监控设备应具备对公路乍辆动态称重检测区全天候、全方位摄像的功能。6.1.2 视频监控设备应具备自诊断和自动补偿功能,宜具备视场校对功能，6.1.3 视频监控设备应具备旋转功能，可根据控制命令进行水平、俯仰旋转1>6.1.4 视频存储应支持H.264、H.265,SVAC、MPEG-4或MPEG格式,视频分辨率应不小于1920X1080像素点。条文说明道路交通安全违法行为视频取证设备技术规范(GA/T995-2020)要求，视频编码格式为H.264H.265SvAaMPEG-4时，在1920x1080分辨率和25fps情况下.视频码潦应不大于3Mbits.6.1.5 视频监控设备宜支持他环境光线变化自动调整画面质量，宜具备自动除雾、自动背光增强和自动去模糊等画质增强处理功能。6.1.6 视频监控设备应具备数字证书与管理平台双向身份认证的能力，安全能力应符合现行公共安全视频监控联网信息安全技术要求(GB35114)中的A级要求。条文说明管理平台指具备治理车辆超限超我指挥调度和公路超限运输军辆信息管理等功能.能对辖区治理车辆超限运输相关信息数据进行汇总、分析、考核、评价和发布的省级、地市.级、县市级、站级治超管理平台。6.1.7 视频监控设备及其附件的其他技术指标应符合现行£道路交通安全违法行为视频取证设备技术规范(GA/T995)的有关规定>6.2 具体曼求6.2.1 视频监控设备的摄像机靶面尺寸应不小于7.18mmx5.32mm.,6.2.2 视频监控设备应具备水平0°350'和垂直-90°、15°旋转功能.6.2.3视频监控设济应支持可见光及红外光补光.6.2.4视频监控设备应符合下列规定：1应具备3D定位和断电记忆功能。2应具备IP地址访问控制功能。3在AC220V±44V、50Hz±2Hz的电源条件下应能正常工作。4宜支持预置位设置。条文说明IP地址访问是指通过IP地址标识视频监控设备.可以通过管理平台实现远程访问、操作的功能。7信息发布设备7.1 一般规定7.1.1 公路车辆动态称更检测区终点后应设置信息发布设备，设备与终点之间的距离应不小于15Om且不大于250m。7.1.2 信息发布设备应由显示屏、控制器、机架、外壳、控制箱、安装连接件等组成.7.1.3 信息发布设备应能通过文字交替、沧动等方式发布和显示信息.7.1.4 佶息发布设备显示文字的结构尺寸应符合现行道路交通标志和标线第2部分：道路交通标志(GB5768.2)的有关规定7.1.5 信息发布设备应能显示信息交换用汉字编码字符集基本集(GB/T2312)指定的全部汉字、数字和字符，并能控制全亮与全灭。信息发布设备不显示时，不应产生微光。7.1.6 信息发布设备经通信接口接入公路车辆动态称眩检测系统后，应能接收数据处理系统的控制，按数据处理系统的命令正确显示相应的内容并将工作状况上传至管理平台或主控单元。7.1.7 信息发布设备应具备防缴改功能。7.1.8 信息发布设备应具备自检功能和工作状态指示灯。通过自检功能，正确检测发光像素、通信接口以及其他单元的工作状态，将结果上传至主控单元，并通过指示灯亮与灭显示。7.1.9 信息发布设备应包括环境照度检测装置，能根据环境照度自动周整发光像素的发光强度，不同颜色的夜间亮度要求应符合表7.1.9的规定。-13-*7.1.91»息发布设做湖联度(CdMM色红色色48色I5O±1O105±)0I80±!070±1.07.1.10 悬愣式信息发布设备显示内容的格式可采用4行9列。7.1.11 门架式信息发布设备显示内容的格式可采用2行14列。7.1.12 柱式信息发布设备及示内容的格式可采用4行9列.7.2 具体要求7.2.1 显示屏应为可拆装式模块化结构，显示屏上的汉字宜采用24X24或32X32点阵字符，形状应符合现行道路交通标志和标线第2部分：道路交通标志(GB5768.2)的有关规定，或者显示字模符合现行£信息技术汉字编码字符集(法本集)24点阵字型(GB/T50()7)和信息技术汉字编码字符集(辅助集)24点阵字型宋体(GB“5(X)7.2)中对字符的要求。7.2.2 显示屏的品示模块内各像素之间及各,强示模块之间，像素排列应均匀、平整，各像软点间拒允许误差应为±1mm,7.2.3 显示屏基底应为亚光黑色，亮度因数应不大于0.03。7.2.4 文字标志发光时,前景字符应为红色、绿色或黄色：不发光时，应为黑色或无色.禁令性信息应为红色，提示性信息应为绿色，警告性信息应为黄色.7.2.5 显示屏基底、文字标志等的色品坐标应符合现行高速公路1.ED可变信息标志(GB<23828)的有关规定。7.2.6 信息发布设备接口可选择RJ45、RS485/RS232、TrU1.O和SD/USB等。7.2.7 安装连接件应设迎可调节标志视认角度的机构，活动零件应灵活、无卡滞现象'外壳及安装连接件成无明砂.变形、凹凸等缺陷。7.2.8 外壳和控制箱及连接件的防护层色泽应均匀，无划伤、裂狼、基体裸露等缺陷。7.2.9 控制箱应附着安装在显示屏的支撑立柱或品示屏箱体内,并符合下列规定：1部件齐全，安装牢固端正。2箱体出线孔开口合适，切口整齐.3出线管与箱体连接密封良好.4箱内连接回路编号清I1.t走线整齐，符合工艺要求.5箱做采取防水、防般措施.6箱门开闭灵活轻便，密封良好.7.2.10 信息发布设备显示屏的视认角和视认距离应符合下列规定：1视认角应不小于300°2部态视认拒离应不小于250m,3动态视认距离应不小于210m。8.2.6数据处理系统的设备应符合下列规定：I电源应为AC220V±44V,50Hz±2Hz,可配置后备电源“2处理涔主频应不小于1.66GHz。3应具备SSD(固态硬盘)及一体化HDD(机械硬盘)。4 RS232接口数应不少于2个。5 USB接口数应不少于2个。6 IOZ1.(X)ZI(X)OBase-TRJ45湍口数应不少6个。9供电与防雷接地9.1 一般规定9.1.1 公路车辆动态称重检测系统应配置根定可靠的供电线路,满足2,Ih不间断供电运行要求。9.1.2 公路车辆动态称重检测系统及相关元洪件的供电接1.1.和控制接U应采取必要的防雷电和过电压保护措施，防护措施应符合现行£公路机电系统设备通用技术要求及检测方法(JT/T817)的有关规定。9.1.3 1.3公路车辆动态称重检测系统的机电设备应按现行£建筑物防雷设计规范(GB50057)的要求配置相应的防雷设施9.2 具体要求9.2.1公路车辆动态称蛆检测系统配置的避宙针应符合下列规定：1内部应无电r部件，免维护。2提前放电时间应不小于60US3应采用不锈钢材料.9.2.2设备外需部分应进行接地处理,包括保护接地和防宙接地，并应符合下列规定：1电器的机柜、显示屏的框架应采用金属架构，基础应采用钢筋混凝土。2保护接地与防雷接地分开接地时，其接地电阻应分别小于40和100。3电缆应进行屏蔽接地和防雷接地处理.电力电缆及通信电缆从室外进入设备处应采取防雷电和过电压保护措施，其避需装置、过电压吸收装置应可算接地。10数据传输10. 0.1公路车辆动态称空检测系统与管理平台的数据传输可采用专网或公共网络进行.条文说明专网是指采用专线方式或非公共网络堪础上的VPN(虚拟专用网络)方式建设的、用于支找公共安全视频监控联网应用的传输网络。10.0.2数据记录应由唯一标识来索引，唯一标识由6位区划代码+YYYYMMDDHH24MISSFF+6位随机内组成，总长度应为32个字符。省级管理平台6位区划代码的后4位应全为'0'。条文说明YYYYMMDDH1.124MISSFF表示年月日时分秒及皂秒，由4位年份+2位月份+2位日期+2位时+2位分+2位秒+3位定秒+3位白增序号组成。设置3位白增序号的A的是保证数据唯性。例如，数和:记录4400(X)20110315212741322000190976代码含义：”440000”为6位M划代码.,'201.10315212741322000”为时间YYYYMMDDHH24M1.SSFF+3位自增序号，“190976”为6位随机码。10.0.3采集信息数据传输内容和格式应满足表10.0.3的要求。«iao.3OHftBram1.K*9»序号字段说明字段代码致械类型K或&注I检测数据标以CheckNoString32必须：唯一标以2检测点标识equip1.dString32必须：由管理平台分配3检测时何CheckTineUnICtim20必须：YYYY)MDWIH2IMISS4机动车8牌VghiC1.gNoString32必须：识别出的机动车号牌5机动车牌徼色P1.ateCo1.orString2必须：O-黄色，1-黄色，2-黑色,3-白色，4-渐变绿色,5-黄绿双拼色，6-fiA渐变色.9-未确定.11一绿色，12-红色续表10.03字号字段说明字段代码数据类型KfS备注6车辆Wi5!Pic1.eAJwxsTypString53it详见本MMa第Iao.5条7总质量tota1.Int6沟：华（史为W8轴数ax1.esInt2必须，大于成等于2,且应与m人的检测轴（轴组）我荷致粼讥®C-效9车速speedIntA必须：M班到个位：的位为kn/h10奴大允许赵陆用IinitVeiRhiInt6事必须：Wj确到个位：取位为k11超限眼overWeij：htInt6事必须：精确到个位：单位为M12制1«率overRateF1.oat非必须I精afH、散点后2位：单位AA13车道号1.ineString8必利：双车道代码规则：O1.上行，03-下行:In1.车通及四车道以上代码规则:上行从内至外按11、12、13煌fit编号，T行按31、32、33连蟋编号:车道号棒序MiMi先！仃、*卜行同一个行驶方向先内测车道、后外测车道14Si榭序号data1.ong必须：收到的数据序号15桂测柏（轴凯）战传1weight1Int6必须：单位为316检测岫（林a我荷2weight2Int必须I用位为31?检测轴（他J1.D我倘3weight3Int6拿必须I地位为kg18检潮轴例f1.我荷4weight!Int6善必须；中位为总19检测他（铀a林荷5weight5Int6事必须，里位为kg20梅出柏轴卦D故荀6weight6Int6等必须.单位为R21检测轴（轴I1.D我荀、weighNInt6善必须；根粼与轴数Iit痫定是否增加故幅，使用数据长也刈断Sc据结兄标识I年位为kg在，一”裹示对长度不作婴求.“累集信息的乍辆轴型字段应按表10.0.5中“轴讯类里”编码，具备技术条件的可按,输蛆炎集（HEX）”编码.10.0.4采集信息图像数据传输内容和格式应满足表10.0.4的要求.«10.0.4果编他意图像Et内容和格式年号字段说明字段代码数据类型说明1检测数榭标识checkString必须：与采集的检测数榭标识的序号对应2数据奥型dataTyeString必须；O1.-第一张车辆前部图片，02-第二裱车辆前郃图片,21-车辆侧面图片,31-车辆尾部图片，1-车牌特写图片，81-视领续表10.0.1序号字段说明字段代玛数抠类5?说明3数据长度sizeInt必须：文件字节数4文件目录fi1.cPathSiring必须；笫一次数据传坡时,按枪测点建WFTP（文件传输协议）文件口录.格式：设备身份识别码；怔日每检测点在所属检利点目录下按日期新ttEP文件目录,格式IYYYBNDD:SK<tt1.光格式；设备身份以利PVYYYYMM）5文件名fiIeNaneString必须I格式要求：唯一标识+数据类.型：数据类型：车辆前部图片为01'09.车辆侧面图片为21'29.车辆尾部图片为3139.机动车车牌号牌图片为4149.视频文件（H.2M、H.265.SVC.WEG-4或MPEG格式）为81、896车道号1.ineString必须I双隼道代码规则I（H-上行.03下行,四车道及四车道以上代码规则：上行从内至外按Ik12.13连续箱1；,卜行按31、32、33连埃墉号:乍道号排列规则；先上行、后下行，同个行会方向先内制车道.后外便J车道7数据序号daiaNr1.ong必须；收到的数据序号8检测时间checkTiru?Date必须；YYYYw(DDHH24M1.sS10.0.5车辆轴型采集信息编码说明内容和格式应满足表10.0.5的要求,表Io1.Q5车梯峭棘信息编码说明内容和格式Miik车S图2W领货汽车»3»中置轴挂车列车J1.j校按列车领货汽车IJ例轮组类型轴的类型峭）E)221FI1223】I32F珏】5:将II)1234续表10.0.5Wiik车型图M物组类型粕组类51(HEX)4釉中粕拴车列车I12541I一珏I15242较接列车I-T野12543全桂汽车列车zza分H122214我货汽车»1Ixff1.、理I115455仙中一轴拄车列车八八.ji工珏正】555)E一互1125S2较按列车3I珏一】5553三r->JFI-112554】2955全桂汽车列车11F-SH1522561.IHIH1122257续表10.0.5轴数车型图例轴组类鞭轴姐类型(I(EX)6轴中置轴拄车列车_I1.IF一珏15961F-SI62-珏115563任一校按列下F珏15965t¾-三的F-112967全挂列车1.J二I一珏一1152268II69本规范用词用语说明1本规范执行严格程度的用词，采用下列写法：1）表示很严格，非这样做不可的用诃，正面诃采用“必须”，反面诃采用“严禁，；2）表示严格，在正常情况下均应这样做的用词，正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的用诃，正面诃采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”.2引用标准的用语采用卜列写法：D在标准总则中表述与相关标准的关系时，采用“除应符合本规范的规定外，尚应符合国家和行业现行有关标准的规定”。2）在标准条文及其他规定中，当引用的标准为国家标准和行业标准时，表述为”应符合Xxxxxx（XXX）的有关规定“。3）当引用本规范中的其他规定时，表述为“应符合本规范第X章的有关规定”、“应符合本规范第xX节的有关规定”、“应符合本规范第X.×.X条的有关规定”或“应按本规范第x条的有关规定执行”.24
