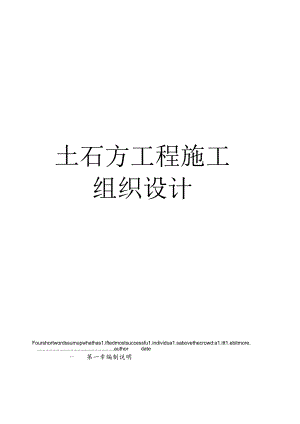

土石方工程施工组织设计.docx

土石方工程施工组织设计Fourshortwordssumupwhathas1.iftedmostsuccessfu1.individua1.sabovethecrowd:a1.itt1.ebitmore.<authordate第一幸编制说明1. 1编制说明1.2 工程概况1.3 工程项目、内容1.4 工期要求1.5 质量要求第二幸施工组织机构2. 1组织机构设矍第三章施工组织设计和工艺.3. 1施工工期安排3.2 施工组织设计与规划3.3 土石方挖运设计与工艺第四章质量控制措施4.1质量要求4.3、 施工测量质量控制措施4.4、 土石方开挖质量保证措施4.5、 爆破质量保证措施第五章施工布置1.1 布置说明1.2 场内施工交通1.3 施工用业及通讯第六章施工总进度计划.1.4 进度计划说明1.5 工期要求1.6 施工总进度计划安排1.7 进度计划保证措施1.8 协调配合第七章劳动力安排计划.1.9 劳动力安排计划原则1.10 施工阶段劳动力安排计划第八章施工机械设备配备8. 1编制依据和说明8.1 施工机械设备配备原则8.2 拟投入的主要施工机械设备配备第九章安全文明措施9. 1施工安全措施9.1 消防措施9.3环境保护措施附表一：拟投入本标段的主要施工设备表附表二：拟配备本标段的试脸和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度横道图附表五：施工总平面图附表六：临时用地表第一章编制说明1.1编制说明本施工组织设计主要依据以下文件等进行编制:1、张坝渔子溪国际社区V1,V2区土石方实地踏勘：2、与本标工程相关的国家、行业现行的技术规范、验收评定标准及有关规定等:3、我单位已承建的类似工程的施工经验。1、建设单位：四川同汇房地产开发有限公司;2、建设地址：张加风景区内；3、工程名称：张坝渔子溪国际社区V1,V2区花园洋房地下车库及景现大道土石方工程;1.3 工程项目、内容1、工程范围：张加渔子溪国际社区V1,V2区的本工程施工图，施工范围为设计图内部分的13#、15#、16#、18#、19#、20#、23#、29#、31#、33#、35#、36#、37#、38#、39#楼地下车库及景观大道，包括土石方挖填及外运等内容:2、工程运距：运距1-3公里;3、工程量：按照合同约定的内容;4、承包方式：综合包干，按实收方;1.4 工期要求根据合同文件，本工程工期要求如下:1、开工日期：以开工令为准2、工期要求：总工期为60个工作日。达到国家现行有关施工质量验收规范要求，并达到合格标准。第二聿施工组织机构2.1 组织机构谩置我单位将响应合同文件的要求，适应本工程施工特性和施工现场的条件，本着按高效、精干、灵活、专业的原则来配比施工组织机构，有利于施工、调度和合同管理，有利于保证合同工期、工程质量及施工安全。根据工程的施工特性和我单位的组织机构设置原则、施工经脸，组建现场的施工组织机构，成立“张坝渔子溪国际社区V1,V2区花园洋房地下车库及景观大道土石方工程”项目经理部，为有利于施工管理和生产调度指挥，工程项目部将设在现场营地附近。我单位将对本工程实施“项目法”施工管理，贯彻项目经理负责制。项目经理受企业法人代表委托，代表我单位对本工程全权负责，处理合同管理和施工管理中的一切事务。同时项目部设相机构，组建专业化、高效、灵活的施工队伍。项目部设置项目经理、技术负责人及工程技术科、安全质量科、计划财务科、物资设备科、综合办公室。项目部组建两个作业队。即：土石方施工队、爆破施工队。2.2 主要取责项目经理:(1)处理与项目有关的外部事务，协调与顾客，友邻单位和地方政府的关系，签署有关文件，按时参加有关会议。(2)对项目的施工进度，质量，成本，安全服务等全面负责。制定项目质量，技术管理，安全生产的管理规章制度，全面负责项目的施工经营活动。组织实施工程施工组织设计，施工计划,物资材料计划的批准与贯彻，制定并监督行政管理，成本控制，安全生产，文明施工与规章制度的落实情况。(3)负责组建现场管理机构，任命各部门及施工队主要负责人，加强项目管理及班组建设。(4)监督，检查财务管理状况，组织人员填报工程进度计划表，审核签发工程进度款报告，负责向业主收取进度款项。技术负贵人:(1)负贡本工程的施工技术管理工作。组织编制本项目施工组织设计，报监理工程师审批。审定项目重大施工技术方案。(2)主持项目图纸会审和施工技术交底工作。监督检查技术标准，规范，施工方案和技术措施的实施。参加施工进度协调会,解决施工中的技术问题。(3)组织编制本项目的质量体系控制程序文件，审批重要不合格品(重大质量事故的评审鉴定结果和处理方案)。(4)主持项目施工资料的整理和归档工作。工程技术科:主要负责施工全过程的技术管理及技术措施的编制。负责施工计划，统计报表编制，负责施工组织设计，施工技术措施，技术管理制度，组织现场施工管理，工程定额与预算，合同管理，工程结算，索赔等工作；在施工中推广使用新技术、新工艺、新设备、新材料；负责测量管理工作并准确实施；负责工地试验室的技术管理；做好每月完成工程量统计，与业主、监理进行工程进度款结算以及殁工决算。工程技术科（由业主单位负责协助）：按业务属技术部管理。主要负责测量资料，点线交接，资料数据复核，施工控制网，现场施工测量放线，测量及准点线的设置和保护，测量资料整编等工作。安全质量科:主要负责整个工程的质量，安全管理。质量保证体系，施工质量控制，质量保证措施，工程质量脸收、评定，质检资料；安全生产保证体系，安全考核，安全检查，安全操作规程，安全生产设施，劳动保护，安全措施，消防保卫，文明施工，环境保护工作:负责工地试验室的质量管理。计划财务科:主要负责本工程的合同管理、财务管理工作。做好工程结算,工程报表编制，单价分解和新增单价编制，每月工程量完成统计,与业主、监理进行工程进度款结算以及工程竣工决算。物资设备科:负责本工程所需施工设备、物资材料和零配件的相关采购、运输、仓管、发放、调配等工作。综合办公室:主要负责处理综合事务、传达指令、收集反馈信息，文件收发，归档管理，施工大事纪的编录工作：负责对外接待迎送，内务管理；负责本工程的劳动人事管理、工资待遇管理、建立各工种人事档案；负责后勤综合事务管理，生活办公物资采购、管理，职工食堂后勤、文化娱乐等管理，工地的医疗卫生，零星工作等。土石方施工队:负责本工程的土石方开挖、运输、弃土、平整等工作。爆破施工队:负贡整个工程土石方爆破施工。第三聿施工组织设计和工艺3.1 施工工期安排根据合同文件，施工工期为60个工作日完工。本施工组织设计按此工期要求安排和编制施工进度计划，详见施工总进度计划报告。3.2 施工组织设计与规划1、挖运弃土石方的约25万m：土石方开挖规划开挖工期60个工作日，每天开挖土石方约500Om12、土石方挖运施工分为二个作业区4个施工作业面，然后将各个作业区划为2个作业面进行流水作业，确保施工不间断。3、为确保施工有序和安全，爆破与开挖施工时实行交叉作业,不能在同一施工区同时作业。3.3 土石方挖运设计与工艺1、工程将性本工程有土石方开挖约25万m3o通过对现场踏勘和施工工程量及施工进度计划的斫究分析，开挖施工主要有如下特点:土石方挖运工程量较大，开挖施工工期紧，开挖强度较大,开挖设备投入量较大;开挖作业而多，施工而与临建布置设施距离较近，开挖建基而多，爆破安全距离和施工质量要求高。2、土石方挖运施工顺序根据本工程的规划，施工顺序如下:爆破>开挖一运输一弃3分平整取土场平整本开挖施工安排直接从土方开挖开始进行。3、土方开挖1）测量放样进场后我单位技术人员会同业主工程师测量人员接收控制点,用全站仪和水准仪校核控制网，增设水准点，测量精度符合有关规范要求；按规范要求测绘地形图和纵横断面图并校核工程量；向业主工程师提交测量成果资料，用全站仪测放开挖边线、高程、桩号：在施工过程中严格控制超欠挖，并将基础开挖等测绘成破工断面图及工程量表。土方开挖前作好施工测量放样的准备工作。根据设计图提供的每个方格的施工座标进行放样，以便根据设计图上所示的挖方高度进行施工控制。2）设置排水系统本工程土方开挖应保持在旱地进行施工，应将影响基础稳定和旱地施工的地面水和地下水予以拦截，引导到开挖基础范围以外。根据现场施工条件，在开挖区周围设更挡水坎或开挖周边救水沟，防止场外水流进入施工场地。在开挖边线以外挖设边坡截水沟，完成相应高程的地表排水系统施工，将边坡开挖范围以外的地表水拦截排开，防止雨水漫流冲刷造成边坡失稳或影响正常施工。3）开挖分层本工程土方开挖采用CAT329D挖掘机直接开挖，根据设备的开挖能力，开挖分层高度以13m为宜，按自上而下进行。4）开挖方法土方开挖采用自上而下分层进行，层高35m,施工中随时作成一定的坡度，以利排水。开挖分部住、分工作面进行，合理安排，尽量做到开挖强度均衡。施工采用CAT329D挖掘机，15t双桥自卸汽车运土至指定的弃土位置。每开挖一层，边坡修整一层，人工配合反铲挖掘机按设计削坡以满足设计的坡度和坡而平整度。4、石方开挖1）测量放样石方开挖前作好施工测量放样的准备工作。根据设计图提供的桩号的施工轴线座标进行放样，以便根据设计图上所示的开挖高度进行施工控制。2）设置排水系统本工程石方开挖应保持在旱地进行施工，应将影响基础稳定和旱地施工的地面水和地下水予以拦截，引导到开挖基础范围以外。根据现场施工条件，在开挖区周围设贪挡水坎或开挖周边极水沟，防止场外水流进入施工场地。在开挖边线以外挖设边坡截水沟，完成相应高程的地表排水系统施工，将边坡开挖范围以外的地表水拦截排开，防止雨水漫流冲刷造成边坡失稳或影响正常施工。3）开挖分层根据设计图提供的资料，本工程石方开挖采用钻爆法开挖施X,在周边相关部位采用预裂爆破施工。石方开挖的具体方法、钻爆方案，根据不同地块的石方开挖高度来决定。石方开挖高度高于7m以上，采用深孔梯段微差挤压爆破方法施工：石方开挖高度低于7m以下，采用浅孔手风钻钻孔爆破方法施工。石方开挖根据高程自上而下分层进行开挖，采用深孔梯段微差挤压爆破方法施工，开挖分层高度为7Iom。采用浅孔手风钻钻孔爆破方法施工，开挖分层高度为3m左右。同时，每层还将根据长度进行分段分块。石方开挖将按分层分段分块进行钻孔爆破作业施Xo4）开挖方法采用深孔梯段微差挤压爆破方法施工，开挖主要采用R0C742液压独臂钻钻孔、QG120型支架式潜孔钻辅助，周边实施预裂爆破；基础保护层预留2m。预留保护层开挖采用YT-28手风钻钻孔,浅孔少药量多循环爆破，以保证建基而完整。开挖出渣由CAT反铲结合Z1.50装栽机装渣，15T自卸汽车运输，TY220推土机辅助及集渣。石方开挖深孔梯段微差挤压爆破参数设计见下表:深孔梯段微差挤压爆破参数表序项目名称预裂孔主爆孔备注1炮孔直径d(mm)W5902炮孔间距a(m)1.03.03炮孔排距b(m)134最小抵抗线V，1,3.05单托其呈10.436炮孔长度1.(m)7.07.07超深h(m)1.00.58装药结构连续连续9药卷育一径3280序项目名称预裂孔主爆孔备注10装药长度1.1(m)65.511线装药密度0.383.O12堵孔长度1.2(m)1.52.013每孔装药量(kp)3.0422.5注本表爆破参数，将在施工中作现场爆破试验后调整为合(1)周边预裂爆破施工：为保证开挖质量，周边采用预裂爆破施工。根据现场地质条件，采用R0C742液压独臂钻造孔，孔深13m,造孔直径105e,预裂孔间距100Cm,药卷直径32mm,线装药密度250gm,底部加强，孔口堵塞段长1.01.8m。钻孔时开孔应定位准确，钻孔过程中须逐段控制孔斜，确保预裂爆破质量。(2)分层深孔梯段微差挤压爆破：为保证开挖爆破质量，采用R0C742液压独臂钻造孔，造孔直径90m,孔距2.53m,排距2.53m,孔深13m,药卷直径60mm,孔内连续装药，炸药单耗控制在0.40.6Kgm3,采用非电雷管排间微差挤压爆破。(3)寒础保护层开挖：建基面以上2m采用保护层特殊爆破施工方法施工。采用YT-28手风钻造孔，浅孔小药量(药卷直径25m),分层爆破，亳秒雷管引爆2#岩石硝铁炸药爆破。利用CAT反铲结合CX50装载机装15T自卸汽车运渣至指定弃渣场弃渣。立即撤出危险区外；具备起爆条件时用口哨声发出起爆信号，准许起爆员起爆，等炮响完后经检查确认安全后，方准发出解除警戒信号。盲炮处理，发现有盲炮应立即报告并及时派有经脸的爆破员处理。严禁在残孔上打钻孔，炮孔装药时只能使木棍或竹棍装药。禁止使用石块和易爆材料堵塞炮孔。爆破结束后，将轲余的火工材料如数及时交回火工材料库并办好交接手续。5.3.1、施工供业结合本工程施工现场供电的特点，主要为施工区照明、生活区生活用电，架设一路316mm22IoEz的400/23OV低压输电线路（我施工队只负责50米以内的线路）。施工供电主要工程量和设备如下表:施工供电工程量表序号型号规格单位数量备注1揄电线316mm2210nw2m505.3.2施工通讯凡属非本身原因而导致不能按期完工或移交工程项目和工作面时，应及时据实提出报告递交给建设单位工程师，建设单位工程师将根据承包者递交的新的施工进度表予以评议和批复，在尽量满足总进度要求的前提下适当调整各项完工和移交有关工作面的日期。该计划一经批复，应立即按该计划组织施工。第七章劳动力安排计划7.1 编制依据和说明本计划编制的主要依据为：张坝渔子溪国际社区V1,V2区土石方工程合同文件的须知、通用和专用合同条款、工程量清单及工期计划等要求。7.2 劳动力安排计划原则在各个施工阶段，项目部对施工人员将本着一专多能的原则,打破工种界限，搞好人员及劳动力的合理调配，最大可能地做到人尽其才。特殊工种人员必须持证上岗，确保各个工作面、各道工序的工作质量，确保按合同工期完成任务。7.3 各施工阶段劳动力安排计划根据本工程的施工特点、工程量、施工强度和工期要求，各施工阶段劳动力安排计划第八章施工机械设备R备8.1 编制依据和说明本计划编制的主要依据为：张坝渔子溪国际社区V1,V2区土石方合同文件工程工期计划等要求。8.2 施工机械谩备配备原则施工机械的选型及其需要量以满足施工总进度计划安排及填筑施工为原则，优先选用先进的机械设备。必须使整个施工过程（挖、运、铺、压等）的各种机械成龙配套，以提高工效。8.3 拟投入的主要施工机械设备配备根据本工程的施工特点、工程量、施工强度和工期要求，拟投入本段的主要施工设备表7、安全施工凡参加施工的人员必须身体健康，并持上岗证上岗操作。操作各种机械设备时应符合安全操作规范。带电作业人员要穿防护鞋。凡危及安全的施工，施工前制定详细的防护计划并报监理工程师批准后，才允许施工。撤离现场前施工领导人要通过有关人员对撤离线路、机械存放等进行一次检查，并作出记录，确认无误后才能收工。9.2 、消防措施1、对工地临时工棚，按每栋工棚设置12个灭火器，并定期检查，及时更换。2,每栋工棚之间至少设有不小于4m的防火距离。3,现场材料必须严格按施工平面布置图布置。4、现场不得随意搭设木板房。5、现场实行义务消防员与正式消防员相结合，确保安全、消防和保卫工作的进行。6、消防设施要有规定标志，消防用具不得移作他用。7,施工员在安排生产时要坚持防火安全交底制度。9.3 环境保护措施我单位进场后，将遵守国家颁布的环境保护法律、法规，按有关规范要求进行施工控制，保护好建设单位规定的施工生产界限之外的自然景观，以防止由于工程施工造成附近地区的环境污染和破坏。9.3.1环境保护制度以项目经理为第一责任人，负责领导环境保护与水土保持工作。声装置的机械设备，避免影响附近居民的生活。8、防止粉尘、废污染。作业人员配备必要的防尘劳保用品，施工作业采取防尘措施，使粉尘公害降至最小程度。易引起粉尘的细料、散料进行遮盖，运输时用帆布、雨布等遮盖。工区严禁焚烧垃圾。汽车、设备排放的气体须符合大气污染物综合排放标准(GB162971996),才能投入使用。附表一：拟投入本标段的主要施工设备表设备名称号格型规数量IHJIHH另地国产制造年份额定功率(KW)生产能力用于施工部位备注1柴油发电机30Kw2中国洛阳200830Kw爆破2修钎机421-901中国徐州2007爆破3磨钎机m69401中国重庆2007爆破4砂轮机J3S1.-4001中国常州2007爆破5空气锤C41-751中国常州2007爆破6锻钎加热炉1中国徐州2007爆破7液压独臂钻R0C7422中国泰州2006爆破8支架式潜孔QG1202中国徐州2007爆破!.I手风钻YT2810中国西安2007爆破10挖掘机CAT329c4美国卡特20072651.7m'土石方11装载机CX501中国柳州20071603IDj土石方12推土机TY2201中国山东2005192场地平整13红岩自卸汽至QS28015中国重庆2007280I5运输14压路机YZ181福建2006132场地平整15附表二：拟配备本标段的试设和检测仪器设备表序号仪器设备名称型号规格数量国别产地制造年份已使用台时数用途备注1全站仪TCR4021瑞士徐卡2005测量2水准仪DNA032瑞士徐卡2003测量3游标卡尺3台4钢卷尺2'504把5压力试验仪WE-100OA1台6恒温干燥箱1台7试验烘干箱1台8击实仪轻、重型29灌砂筒I套10不锈钢环刀1把11液塑限测定仪IP-1001台12土工标准筛1组附表三：劳动力计划表单位：人工种按工程施工阶段投入劳动力情况准备工作土石方挖运土石方爆破场地平整验收管理人员22222汽车驾驶员4884挖掘机操作员1111装载机操作员1111推土机操作员1111压路机操作员111爆破员10安全员12212附表四：计划开、竣工日期和施工进度横道图工程项目计划计划开工日期：以开工令为准、竣工日期：开工后第60个工作日工期60个工作日施工准备4天施工测量60天爆破施工48天土石方挖运施工55天竣工及移交3天附表五：施工总平面图附表六：临时用地表序号用途所需面积（m?）1工程项目部用房1502炸药房503停车、修理等5504雷管库房255储油罐用地256材料用房200合计100Om2
