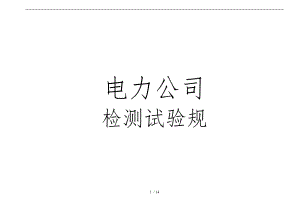

北京电力公司试验规范标准.doc

电力公司检测试验规电力公司检测工程按以下标准实施一、干式变压器主要试验项目试验作用检测周期级别试验参数绕组直流电阻检验绕组的导电性能新装1年；其他1-2年必做相间差别一般不应大于三相平均值的4；线间差别一般不应大于三相平均值的2绕组绝缘电阻绕组的绝缘性能新装1年；其他1-2年必做上一次试验结果与出厂试验相比应无明显变化，一般不低于上次值的70交流耐压试验整体的绝缘性能即绝缘的老化程度新装1年；其他1-2年必做30kV1分钟铁芯的对地绝缘变压器铁芯的绝缘新装1年；其他1-2年必做不低于10M测温装置与其二次回路试验变压器的保护新装1年；其他1-2年必做测温电阻值应和出厂值相符，绝缘电阻不低于1M冷却装置与其二次回路试验变压器的保护新装1年；其他1-2年必做冷却装置的检查和试验按制造厂的规定；绝缘电阻一般不低于1M变压器绕组电压比变压器的变比的准确度新装1年；其他1-2年选做偏差为±0.5，其它分接的偏差应在变压器阻抗值()的1/10以，但不得超过1三相变压器的接线组别变压器的性能新装1年；其他1-2年选做与铭牌和出线端子标与相符变压器空载电流和空载损耗变压器的损耗新装1年；其他1-2年选做与出厂或大修后试验相比应无明显变化变压器短路阻抗和负载损耗变压器的损耗新装1年；其他1-2年选做与出厂或大修后试验相比应无明显变化局部放电变压器的绝缘和额定电压放电新装1年；其他1-2年选做小于10pC干式变压器噪音测量新装1年；其他1-2年选做与出厂值相比不应有明显的变化二、油式变压器主要试验项目试验作用检测周期级别试验参数绕组直流电阻检验绕组的导电性能新装1年；其他1-2年必做相间差别一般不应大于三相平均值的4；线间差别一般不应大于三相平均值的2绕组绝缘电阻绕组的绝缘性能新装1年；其他1-2年必做上一次试验结果与出厂试验相比应无明显变化，一般不低于上次值的70交流耐压试验整体的绝缘性能即绝缘的老化程度新装1年；其他1-2年必做30kV1分钟绕组直流电阻检验绕组的导电性能新装1年；其他1-2年必做1）1.6MVA以上变压器，各相绕组电阻相互间的差别，不应大于三相平均值的2；无中性点引出的绕组，线间差别不应大于三相平均值的12）1.6MVA与以下变压器，相间差别一般不应大于三相平均值的4；线间差别一般不应大于三相平均值的23）各相绕组电阻与以前相同部位、相同温度下的历次结果相比，不应有明显差别，其差别一般应不大于2气体继电器与其二次回路试验变压器的保护新装1年；其他1-2年必做整定值符合运行规程要求，动作正确，绝缘电阻一般不低于1M测温装置与其二次回路试验变压器的保护新装1年；其他1-2年必做测温电阻值应和出厂值相符，绝缘电阻不低于1M油浸变压器和消弧线圈绕组的tan变压器的介质损耗新装1年；其他1-2年选作1）20时的tan不大于1.5 2）tan值与历年的数值比较不应有明显变化（一般不大于30）3）试验电压如下：绕组电压10kV与以上： 10kV绕组电压10kV以下： Un变压器绕组电压比变压器的变比的准确度新装1年；其他1-2年选作偏差为±0.5，其它分接的偏差应在变压器阻抗值()的1/10以，但不得超过1三相变压器的接线组别新装1年；其他1-2年选作与铭牌和出线端子标与相符变压器空载电流和空载损耗变压器的损耗新装1年；其他1-2年选作与出厂或大修后试验相比应无明显变化变压器短路阻抗和负载损耗变压器的损耗新装1年；其他1-2年选作与出厂或大修后试验相比应无明显变化局部放电变压器的绝缘和额定电压放电新装1年；其他1-2年选作小于10pC三、手车式高压柜主要试验项目试验作用检测周期级别试验参数电流互感器绕组绝缘电阻绕组绝缘水平新装1年；其他1-2年必做不低于1000M电流互感器交流耐压整体绝缘水平新装1年；其他1-2年必做一次绕组交流耐压标准38kV；二次绕组之间与对地为2kV电流互感器绕组直流电阻绕组导电性能新装1年；其他1-2年必做与出厂值或初始值比较，应无明显差别电压互感器绕组的绝缘电阻绕组绝缘水平新装1年；其他1-2年必做绕组绝缘电阻不应低于出厂值或初始值的60电压互感器交流耐压整体绝缘水平新装1年；其他1-2年必做一次绕组交流耐压标准38kV；二次绕组之间与对地为2kV电压互感器绕组直流电阻绕组导电性能新装1年；其他1-2年必做与出厂值或初始值比较，应无明显差别空断路器绝真缘电阻绝缘水平新装1年；其他1-2年必做断口绝缘不低于300M，整体绝缘由厂家规定或自行规定真空断路器主回路对地、断口与相间交流耐压绝缘与安全水平新装1年；其他1-2年必做38kV电压1分钟真空断路器导电回路电阻导电性能新装1年；其他1-2年必做不大于1.2倍制造厂规定值真空断路器辅助回路和控制回路交流耐压试验回路绝缘水平新装1年；其他1-2年必做1kV电压1分钟氧化锌绝缘电阻绝缘水平新装1年；其他1-2年必做不低于2500 M氧化锌避雷器直流1mA电压U1mA与0.75 U1mA 下的泄漏电流性能检测新装1年；其他1-2年必做U1mA实测值与初始值或制造厂规定值比较，变化不应大于±5；0.75U1mA（UlmA为交接时的值）下的泄漏电流不应大于50A氧化锌避雷器运行电压下的交流泄漏电流性能检测新装1年；其他1-2年必做测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，不应有明显变化，当阻性电流增加一倍时，必须停电检查；当阻性电流增加到初始值的150时，应适当缩短监测周期氧化锌避雷器底座绝缘电阻绝缘水平新装1年；其他1-2年必做大于1 M母线系统试验绝缘电阻绝缘水平新装1年；其他1-2年必做不应低于10M母线系统试验交流耐压试验绝缘水平新装1年；其他1-2年必做38kV电压1分钟电流互感器tan与电容量误差检测新装1年；其他1-2年选做电压互感器局部放电检测设备额定电压下的运行情况新装1年；其他1-2年选做1.2Um/3时放电量：交接时不大于20pC。在电压为1.2Um时放电量：交接时不大于50pC电压互感器空载电流测量电压互感器的性能新装1年；其他1-2年选做中性点非有效接地系统为1.9Un/3，中性点接地系统为1.5Un/3，其增量不应大于出厂试验值5%电压互感器极性检查防止接线错误新装1年；其他1-2年选做与铭牌标志相符电压互感器电压比性能新装1年；其他1-2年选做与铭牌标志相符电压互感器铁芯夹紧螺栓（可接触到的）绝缘电阻绝缘水平新装1年；其他1-2年选做不低于10M真空断路器的合闸时间和分闸时间，合闸、分闸的同期性，合闸弹跳时间与分闸反弹幅值，分、合闸速度防止产生谐波影响系统安全新装1年；其他1-2年选做分闸不同期不大于2ms，合闸不同期不大于3ms；合闸弹跳时间对于12kV不大于2 ms，对于40.5kV不大于3ms；分闸反弹幅值不大于触头开距的20真空断路器灭弧室的触头开距与超行程灭弧能力新装1年；其他1-2年选做应符合制造厂规定真空断路器合闸接触器和分、合闸电磁铁线圈的直流电阻和绝缘电阻合闸回路性能新装1年；其他1-2年选做直流电阻应符合制造厂规定；绝缘电阻不小于1 M真空断路器操动机构合闸接触器与分、合闸电磁铁的最低动作电压动作的可靠性新装1年；其他1-2年选做并联合闸脱扣器应能在其交流额定电压的85110围或直流额定电压的80110围可靠动作；并联分闸脱扣器应能在其额定电源电压的65120围可靠动作，当电源电压低至额定值的30或更低时不应脱扣；在使用电磁机构时，合闸电磁铁线圈的端电压为操作电压额定值的80（关合峰值电流大于50kA时为85）时应可靠动作真空断路器灭弧室真空度测试灭弧能力新装1年；其他1-2年选做灭弧室真空度应符合制造厂规定氧化锌避雷器工频参考电流下的工频参考电压性能检测新装1年；其他1-2年选做制造厂规定四、环网型高压柜（带真空或SF6断路器）主要试验项目试验作用检测周期级别试验参数电流互感器绕组绝缘电阻绕组绝缘水平新装1年；其他1-2年必做不低于1000M电流互感器交流耐压整体绝缘水平新装1年；其他1-2年必做一次绕组交流耐压标准38kV；二次绕组之间与对地为2kV电流互感器绕组直流电阻绕组导电性能新装1年；其他1-2年必做与出厂值或初始值比较，应无明显差别电压互感器绕组的绝缘电阻绕组绝缘水平新装1年；其他1-2年必做绕组绝缘电阻不应低于出厂值或初始值的60电压互感器交流耐压整体绝缘水平新装1年；其他1-2年必做一次绕组交流耐压标准38kV；二次绕组之间与对地为2kV电压互感器铁芯夹紧螺栓（可接触到的）绝缘电阻绝缘水平新装1年；其他1-2年必做不低于10M真空断路器绝缘电阻绝缘水平新装1年；其他1-2年必做断口绝缘不低于300M，整体绝缘由厂家规定或自行规定流真空断路器主回路对地、断口与相间交耐压绝缘与安全水平新装1年；其他1-2年比做38kV电压1分钟真空断路器导电回路电阻导电性能新装1年；其他1-2年必做不大于1.2倍制造厂规定值母线系统绝缘电阻绝缘水平新装1年；其他1-2年必做不应低于10M真空断路器辅助回路和控制回路交流耐压试验回路绝缘水平新装1年；其他1-2年必做1kV电压1分钟电压互感器绕组直流电阻绕组导电性能新装1年；其他1-2年必做与出厂值或初始值比较，应无明显差别母线系统交流耐压试验绝缘水平新装1年；其他1-2年必做38kV电压1分钟氧化锌绝缘电阻绝缘水平新装1年；其他1-2年必做不低于2500 M电压互感器极性检查防止接线错误新装1年；其他1-2年选做与铭牌标志相符电压互感器电压比性能新装1年；其他1-2年选做与铭牌标志相符真空断路器的合闸时间和分闸时间，合闸、分闸的同期性，合闸弹跳时间与分闸反弹幅值，分、合闸速度防止产生谐波影响系统安全新装1年；其他1-2年选做分闸不同期不大于2ms，合闸不同期不大于3ms；合闸弹跳时间对于12kV不大于2 ms，对于40.5kV不大于3ms；分闸反弹幅值不大于触头开距的20真空断路器灭弧室的触头开距与超行程灭弧能力新装1年；其他1-2年选做应符合制造厂规定真空断路器合闸接触器和分、合闸电磁铁线圈的直流电阻和绝缘电阻合闸回路性能新装1年；其他1-2年选做直流电阻应符合制造厂规定；绝缘电阻不小于1 M真空断路器操动机构合闸接触器与分、合闸电磁铁的最低动作电压动作的可靠性新装1年；其他1-2年选做并联合闸脱扣器应能在其交流额定电压的85110围或直流额定电压的80110围可靠动作；并联分闸脱扣器应能在其额定电源电压的65120围可靠动作，当电源电压低至额定值的30或更低时不应脱扣；在使用电磁机构时，合闸电磁铁线圈的端电压为操作电压额定值的80（关合峰值电流大于50kA时为85）时应可靠动作真空断路器灭弧室真空度测试灭弧能力新装1年；其他1-2年选做灭弧室真空度应符合制造厂规定氧化锌避雷器直流1mA电压U1mA与0.75 U1mA 下的泄漏电流性能检测新装1年；其他1-2年选做U1mA实测值与初始值或制造厂规定值比较，变化不应大于±5；0.75U1mA（UlmA为交接时的值）下的泄漏电流不应大于50A氧化锌避雷器运行电压下的交流泄漏电流性能检测新装1年；其他1-2年选做测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，不应有明显变化，当阻性电流增加一倍时，必须停电检查；当阻性电流增加到初始值的150时，应适当缩短监测周期氧化锌避雷器工频参考电流下的工频参考电压性能检测新装1年；其他1-2年选做制造厂规定氧化锌避雷器底座绝缘电阻绝缘水平新装1年；其他1-2年选做大于1 M五、环网型高压柜（负荷开关和熔断器）主要试验项目试验作用检测周期级别试验参数电流互感器绕组绝缘电阻绕组绝缘水平新装1年；其他1-2年必做不低于1000M电流互感器交流耐压整体绝缘水平新装1年；其他1-2年必做一次绕组交流耐压标准38kV；二次绕组之间与对地为2kV电流互感器绕组直流电阻绕组导电性能新装1年；其他1-2年必做与出厂值或初始值比较，应无明显差别氧化锌避雷器绝缘电阻绝缘水平新装1年；其他1-2年必做不低于2500 M氧化锌避雷器直流1mA电压U1mA与0.75 U1mA 下的泄漏电流性能检测新装1年；其他1-2年必做U1mA实测值与初始值或制造厂规定值比较，变化不应大于±5；0.75U1mA（UlmA为交接时的值）下的泄漏电流不应大于50A氧化锌避雷器运行电压下的交流泄漏电流性能检测新装1年；其他1-2年必做测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，不应有明显变化，当阻性电流增加一倍时，必须停电检查；当阻性电流增加到初始值的150时，应适当缩短监测周期氧化锌避雷器底座绝缘电阻绝缘水平新装1年；其他1-2年必做大于1 M电流互感器各分接头的变比性能检测新装1年；其他1-2年选做与铭牌标志相符电流互感器励磁特性误差校验新装1年；其他1-2年选做与同类型电流互感器特性曲线或制造厂的特性曲线比较，应无明显差别氧化锌避雷器工频参考电流下的工频参考电压性能检测新装1年；其他1-2年选做制造厂规定母线系统绝缘电阻绝缘水平新装1年；其他1-2年选做不应低于10M母线系统交流耐压试验绝缘水平新装1年；其他1-2年选做38kV电压1分钟六、低压开关柜试验主要试验项目试验作用检测周期级别试验参数框架耐压试验绝缘水平新装1年；其他1-2年必做1kV电压1分钟母线与导电回路耐压试验绝缘水平新装1年；其他1-2年必做1kV电压1分钟七、电力电缆试验主要试验项目试验作用检测周期级别试验参数电缆主绝缘绝缘电阻绝缘水平新装1年；其他1-2年必做电缆外护套、护套绝缘电阻绝缘水平新装1年；其他1-2年必做每公里绝缘电阻值不应低于0.5M电缆主绝缘交流耐压试验绝缘水平新装1年；其他1-2年必做16kV电压5分钟相位检查安全测试新装1年；其他1-2年选作与电网相位一致八、继电保护试验主要试验项目试验作用检测周期级别试验参数回路电阻导电性能新装1年；其他1-2年必做小于0.3绝缘摇测绝缘水平新装1年；其他1-2年必做不小于10M装置零漂检查保护准确性新装1年；其他1-2年必做初始整定值通道有效值检查保护准确性新装1年；其他1-2年必做±2%定值检查保护准确性新装1年；其他1-2年必做±5%速断保护短路跳闸的可靠性新装1年；其他1-2年必做±5%过电流保护过负荷跳闸与报警的可靠性新装1年；其他1-2年必做±5%零序电流保护三相电流不平衡跳闸与报警的可靠性新装1年；其他1-2年必做±5%变压器温度保护变压器温度过高跳闸与报警的可靠性新装1年；其他1-2年必做±5%油浸变压器瓦斯保护对变压器部故障的报警和跳闸的性能新装1年；其他1-2年必做±5%九、绝缘工具试验主要试验项目试验作用检测周期级别试验参数绝缘手套交流耐压绝缘水平六个月必做8kV电压1分钟绝缘靴交流耐压绝缘水平六个月必做15kV电压1分钟高压验电笔交流耐压绝缘水平六个月必做40kV电压5分钟绝缘拉杆交流耐压绝缘水平一年必做44kV电压5分钟十、设备清检试验主要试验项目试验作用检测周期级别试验参数高压柜清扫高压柜部除尘新装1年；其他1-2年选作高压柜框架检修高压柜部螺丝的紧固和维护新装1年；其他1-2年选作变压器清检变压器除尘和变压器的连接器件的紧固新装1年；其他1-2年选作低压柜清检低压开关与柜除尘和连接器件的紧固新装1年；其他1-2年选作14 / 14
