医护对讲系统工程施工组织设计方案.doc

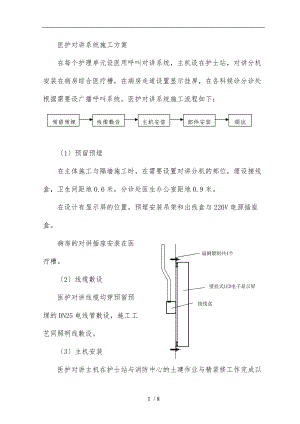

医护对讲系统施工方案在每个护理单元设医用呼叫对讲系统，主机设在护士站，对讲分机安装在病房综合医疗槽，在病房走道设置显示挂屏，在各科候诊分诊处根据需要设广播呼叫系统。医护对讲系统施工流程如下：调试预留预埋线缆敷设主机安装部件安装1预留预埋在主体施工与隔墙施工时，在需要设置对讲分机的部位，埋设接线盒，卫生间距地0.6米，分诊处医生办公室距地0.9米。在设计有显示屏的位置，预埋安装吊架和出线盒与220V电源插座盒。病房的对讲插座安装在医疗槽。2线缆敷设医护对讲线缆均穿预留预埋的DN25电线管敷设，施工工艺同照明线敷设。3主机安装医护对讲主机在护士站与消防中心的土建作业与精装修工作完成以后进展，主机电源就近取自220V电源插座。4部件安装医护对讲插座在开关插座与灯具安装的同期进展，安装工艺同插座安装显示屏安装应结实，挂墙安装示意图如右：较大空间安装管吊式显示屏，吊杆规格应根据显示屏的实际重量选择适宜的不锈钢管制作，如厂家产品说明书中右说明，那么根据厂家说明制作吊管支架或采用成品支架。吊杆安装示意图如下：10.22.5广播系统本工程广播系统采用多线制系统，广播的机柜设在地下一层消防控制中心，在地下车库、公共活动区、病房、手术室等处设扬声器，火灾时强切至火灾事故广播状态。本工程的广播系统组成为：广播与控制末端、传输线路、节目调制前端、功率放大输出单元。广播系统施工流程：线缆敷设广播末端安装机房设备安装系统调试1线缆敷设广播系统线路沿弱电线槽或钢管敷设，线缆类型如下：背景音乐、紧急广播线紧急广播信号线：NHRVB-2×1.5线槽安装和金属线管安装同强电，本方案不作阐述，线缆在土建与精装修作业根本完成以后方可施工，敷设时，中间不能有接头，如假设必须有接头，必须置于线槽，并在竣工图中做好记录，以便日后维护。2广播末端安装广播末端安装包括广播扬声器安装和广播控制器安装。扬声器分为吸顶式和壁挂式两种，安装示意图如下：广播控制器安装与开关插座灯具安装同期进展，安装高度为距地1.4米。10.22.6火灾自动报警与联动控制系统本工程消防报警与联动控制系统采用集中报警控制方式，设集中火灾报警控制器、联动控制柜、广播柜与消防专用交换机。施工工艺流程如下：电气线路安装元器件、末端装置安装设备安装调试控制设备性能测试、接线系统手动调试系统自动调试1钢管、线槽穿线、布线、校线穿线、布线前，应对导线的电缆种类、电压等级与是否有断线进展检查，合格后方可使用。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管或线槽的同一槽孔。导线在管或线槽，不应有接头或扭结。导线的接头，应在接线盒焊接或用端子连接。穿线时在管口处应加护口，以防损伤导线。不同用途的导线，应采用不同颜色加以区分，但同种用途的导线颜色应一致。外围设备与主机外接线预留长度：探测器底座外接导线预留长度不小于15cm;手动报警按钮，消火栓按钮，模块等预留长度不小于10cm;进入主机的导线与电缆芯，应留有不小于20cm的余量,导线敷设完毕后，应待所有回路校线全部完成，即可进入设备安装阶段。2器件、设备安装探测器安装：探测器安装时，按照图纸位置，现场定位划线，同时考虑与风口、灯具、喷淋头、气体灭火喷头等的安全距离，纵横成排对称，部接线要严密。安装时，先安装探测器的底座，并与时做好保护，待整个火灾报警系统与室装修工作完成后，再最后安装探头并进展必要的调试工作。手动报警按钮安装：手动报警按钮应安装在墙、柱距地面高度1.5米处，且有明显的标志。手动报警按钮应安装结实，不得倾斜。手动报警按钮安装原那么是从一个防火分区任何位置到最邻近的一个手动报警按钮的平行距离不应大于30m。消火栓报警按钮安装：消火栓报警按钮通常安装于消火栓箱，位置在消火栓口上方，便于操作者敲击。消火栓报警按钮应安装结实，不得倾斜，操作者按下按钮可直接启动消火栓泵，并且泵的启动反应信号可在按钮上显示。模块安装：独立安装的模块常规安装在棚下300mm靠近控制对象附近，或者管井与控制箱；集中布置的模块应安装在模块箱，靠近被控对象。模块安装应结实，标高一致，且便于观察其运行状态。火灾应急广播安装：广播应设置在走道、办公室等公共场所，每个扬声器功率不应小于3瓦，其数量应保证从本层任何部位到最近一个扬声器距离不大于15m。消防专用安装：消防专用分机主要安装于消防水泵房发电机房等其它与消防联动控制有关的且经常有人的值班机房，重要的操作室等。3消防系统设备调试与系统联调调试前准备：调试前应认真检查各系统，各回路线路，对于错线、开路、虚焊和短路应与时进展纠正。检查外围安装的设备是否齐全，假设缺少应补齐，并查验安装设备是否与图纸设计的规格、型号相符。设备单机调试：具备上述条件后，可对探测器，手动报警按钮等全部外围设备，报警控制主机，广播主机，消防主机等逐个进展单机通电检查，全部正常后方可进展报警系统调试。报警系统设备调试：当单机通电完成后，将模块连接的外控设备解除，进展报警系统整体调试。对报警主机主要进展以下功能检查：火灾报警器自检功能；消音复位功能；故障报警功能；火警优先功能；主备电自动切换功能；备用电源欠压、过压保护功能；自动状态各连锁关系调试，动作应正常无误，必要时反应信号可人工模拟。火灾报警系统联调：火灾报警系统联调应在整个工程各个系统全部投运后方可进展。火灾报警系统联调应由总承包单位或建设单位组织，各有关单位共同参加完成。联调前应具备如下条件：火灾报警系统设备调试完成；各连锁控制对象独立系统调试完成，各子系统正常运转；模拟各主要部位火灾等信号，按照编制的逻辑顺序模拟。4火灾报警系统竣工验收火灾自动报警系统竣工验收，验收前，向公安消防监视机构提交验收申请报告，并附以下技术文件：系统竣工表；系统竣工图；施工记录包括隐蔽工程验收记录等；调试报告；管理、维护人员登记表。火灾报警系统验收主要包括如下装置：火灾报警系统装置；灭火系统控制装置；通风空调、防排烟等消防控制装置；火灾事故广播、消防通讯、消防电源、消防电梯和消防控制室的控制装置；火灾事故照明与疏散指示控制装置。8 / 8
