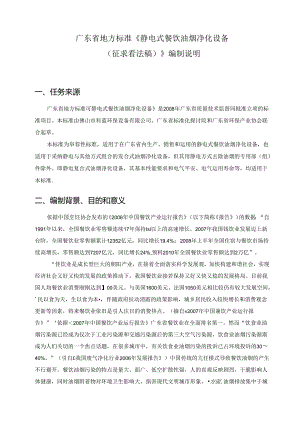

广东省地方标准《静电式餐饮油烟净化设备.docx

广东省地方标准静电式餐饮油烟净化设备（征求看法稿）编制说明一、任务来源广东省地方标准可静电式餐饮油烟净化设备是2008年广东省质量技术监督同批准立项的标准项目。本标准由佛山市科蓝环保设备有限公司、广东省标准化探讨院和广东省环保产业协会联合起草。本标准为举荐性标准，适用于在广东省内生产、销售和运用的静电式餐饮油烟净化设备，也适用于采纳静电与其他方式组合的发合式油烟净化设备，但其用静电方式去除油烟的专用部（组）件除外。即静电复合式油烟净化设备，其基本性能要求和电气平安、电气运用寿命等，均适用于本标准.二、编制背景、目的和意义依据中国烹饪协会发布的2008年中国餐饮产业运行报告（以下简称报告）的数据：“自1991年以来，全国餐饮业零售额连续17年保持Isi以上的高速增长。2007年我国钱饮业发展迈上新台阶，全国餐饮业零售额累计12352亿元，同比增长19.4%；2008年上半年全国住宿与餐饮市场持续高增长，零售额达到7207亿元，同比增长24%,预料2010年全国餐饮业零售额达到2万亿”。“隹饮业是成长型巨大的朝阳产业，在接着全面落实科学发展观，加快构建和谐社会，实现经济社会又好又快的发展的政策推动下，我国餐饮业接若保持又好又快又稳的发展格局。目前我国人均餐饮业消费刚刚达到】00美元。与美国1600美元、法国1050美元相比较仍有较大发展空间。'民以食为天，生以食为本，伴随政府拉动消跛的政策影响，城乡居民收入较快增长和消费观念更新等因素，将来餐饮业依旧是引人注目的消费热点。（摘自«2007年中国兼饮产业运行报告”依据2007年中国餐饮产业运行报告广东省餐饮业在全面排名第一。然而“饮食业油烟污染源已经成为仅次于工业污染源和交通污染源后的第三大空气污染源，饮食业油烟污染渐渐成为人们关切的一个焦点话题，在很多城市中，有关饮食业油烟污染的投诉已占环境投诉的3040%。”（引自£我国废气净化行业2006年发展报告）中国传统的亢任模式导致餐饮油烟的产生不行避开。餐饮油烟污染的特点是量大、面广、低空扩散性强，人的直观反映剧烈，干脆影响人体健康，同时油烟附着物对环境卫生影响大，损害现代文明城市形象。方面,油烟排放集中于城市人口密集区，干脆影响了居民健康，成为扰民的武要民生问邀。油烟的吸入可以干脆损害呼吸道粘膜，对人体呼吸道和肺部有确定的剌激作用，降低人体免疫功能，使人出现呛咳、胸闷、气短症状,气道收缩，呼吸阻力增加：在遗传毒性方面，油烟能引起不同生物学效应的细胞遗传毒性物质，表现是致郝性和突变性，引发基因突变、染色体损伤。探讨表明，人群中有51.56%的肺鳞癌和60.99%的肺腺癌的发生应归于餐饮油烟气污染。餐饮业油烟造成的污染,始终是环保部门投诉的首要问题和焦点。因此.餐饮业油烟问题不单是环境问题.也是社公问题.另一方面，餐饮业油烟中包含的主要污染物可吸入颗粒物（PMIO）和可挥发性有机物（VOC）,是造成珠三角阴霞天气的罪魁祸首之o可吸入颗粒物成分很困难，并具仃较强的吸附实力，是多种污染物的“载体”和“催化剂”，有时能成为多种污染物的集合体,它与可挥发性有机物一道，是空气中光化学反应（污染）的源头。油烟废气不溶于水，不会随着雨水着陆到地面，而将漂移在空中，形成长期的污染源。F1.前，行之有效限制方法就是在集中排放前进行净化处理。国家环保总局与国家质检总局与2001年推出了GB18483-2001饮食业油烟排放标准讥对餐饮业油烟排放做了规定，为治理油烟污染供应了法规基础,优良的餐饮油烟净化设备，不仅能净化扑出的空气，还能对废油进行集中回收，作为肥名等日化品的工业原材料，达到节约和减排的双效果。目前，餐饮油烟净化处理技术基本成熟，市场上主潦产品是采纳静电式净化，静电除油烟技术也是油烟净化公认的而效、快速、符合当前市场需求的最好方法。但针对静电式餐饮油烟净化器目前无相关法定标准，所以市场上各类各种产品鱼目混珠各种打着“邮电除油''的设备，其除油效率不合乎国家标准，更满意不了当前环境爱护的须要，既坑在了用户，又给城市环境治理造成麻烦，阻碍了国家环境爱护。同时，还扰乱了市场，限制了相关装备制造产业的发展。从国内环保装备制造业的状况来看，作坊式生产还普遍存在，还没有真正做到规模化生产，产业地方爱护性较强，产业竟争不充分，低水平重复较为明显,产业的发展唬待标准来引导和推动.目前，其它省份也没有相关的地方标准，广东省假如领先推出地方标准，可以很好地引导行业的发展，促进我省环保产业在全国的市场竞争中取得先行优势和有利条件。广东省是我国饮食业最发达的省之隹饮油烟污染相对比其他地方更加严竣，餐饮油烟问题投诉也最多.随着环境压力加大，国家油烟排放限量:势必逐步收案，环境排放的管理力度也将不断加强，这将会为广东的餐饮油烟净化等环保装备制造产业的发展制造极好的发展契机。同时,广东的环保装备制造业近年也仃快速发展，随着广东新一轮产业结构调整，环保装备制造有望成为广东产业发展的新亮点，如佛山市正规划将环保产业列为地方经济发展的新的支柱产业。制定$静电式餐饮油烟净化设备3地方标准，既能引导广东省环保产业的发展，又能维护好轻饮业的健康发展，同时能达到节能减排的要求，为广东的“蓝天工程”供应技术支撑。三、编制思路和原则、技术依据和国内外状况：1、项目技术应用背景目前国内外采纳的油烟治理技术在净化机理上主要分为三大类：第一类是采纳静电法：其次类是采纳过滤或惯性碰撞等机械法：第三大类是水浴、喷雾、冲击和液体汲取等湿式处理法：其他还有离温、高能垃燃烧、光解和催化法、生物法，多种机理组合的复合法等等。从实际市场运用角度分析，以静电法应用最为广泛，静电式及含静电式的夏合式(般称作静电纪合式)约占市场数量的8()%。静电法也是目前最好用、最适合处理餐饮油烟和净化效果最好的一种方法.静电油烟净化器的原理是利用阴极在高压电场中放射出来的电子，以及由电子碰撞空气分子而产生的负离子来捕获油烟粒子，使油烟粒子带电，再利用电场的作用，使带电油烟粒子被阳极所吸附，以达到油烟净化的目的。静电场对亚微米颗粒物有很高的捕集效率，可有效去除微小的油污颗粒，不造成二次污染：同时，气体放电过程中产生的臭氧对气味的去除也有确定的效果“油烟净化器在中国已经出现了很多年，但是行业的发展始终不是很规范，由于竞争越来越激烈，加上材料费的SK升，劳动力成本的上涨，导致一些厂家或者经销商通过不规范的手段的获得订单。主要状况有以下几种：第一种是夸大用户的现场风量，再把设备的处理风量标大，以小充大，让用户觉得自己设备具有较低的每立方米处理风量价格。我们曾经遇到这样的案例，阚房里只有三个炉头，风机的风量达到每小时3万立方米，而配用的油烟净化器也选用了每小时3万立方米的处理收。但经过我们的测故，系统的实际风量还不到每小时I万立方米。在这种状况下，用户选用了这些标大风室的设备，表面上似乎划算，其实可能是受胭了。其次种是只强调处理风量，忽视了处理效果，国家标准对于大、中、小型油烟净化设施最低去除效率要求分别是85%、75%、60%。但是对于最高允许排放浓度为每立方米2圣克的标准来说，单用一台上述去除率的设备是不够的，好的设备去除率都超过上述标准，但是通过简洁的计算可以知道：同样处理风量的达标设备，去除效率为84%设备的成本是去除效率为60%设备成本的两倍：而去除率为94%设备的成本是去除效率为60%设备成本的三倍。因此，单看每立方米处理风量的价格，不考虑设备的去除率是不合理的。第三种是利用短期的手段来提高设招的去除率，以应付管理部门的5金收.常用的方法就是在设备里面加装确定序度的高密度过滤材料。这样在短期内能够达到较高的去除率，但是短则两天，长则三五天，就必需拆除这些过滤材料，否则会因堵塞而严峻静响排放。上述这些做法可能会梢助这些商家抢到一些订单，但是最终损宙了用户的利益，也损害r整个行业的声誉.因此，行业有待进一步规范，国家己经起先修订油烟排放的国家标准，但对于油烟净化设备没有相关标准，我公司制定地方标准6静电式餐饮油烟净化设备就是规范用静电法处理油烟设备的标准，同时也希望行业能够建立规范，相互约束.随着国家环保总局饮食业油烟排放标准(试行(GBI84832001)和饮食业油烟净化设备技术要求及检测技术规范(试行"(HJT62-2(M)1)的深化实施，推动了全国饮食业油烟治理技术的不断发展。依据可替饮业油烟排放标准中5.1条规定：”排放油烟的留饮业单位必需安装油烟净化设施，并保证操作期间按要求运行。油烟无组织排放视同超标标准里规定的择放标准为2mgm*要达到这个要求，餐饮企业必需实行净化处理，不经过净化设备处理时的油烟浓度约为(1020)mgm确定是超标的。推广高效的净化设备对饮食油烟的治理，使其排放符合国家相关标准，降低对环境的影响已燃眉之急.甑着餐饮业的高速发展，以及国家和民众对环保要求的快速提高，餐饮油烟净化器的标准建立显得越来越重要。2、编制思路和原则，本标准制定坚持三大原则:1）依法原则，产品平安方面符合产品质量法和环境爱护两个方面法律法规的要求。依据环保部和国家工商行政管理局关于加强饮食消遣服务企业环境管理的通知的实施，使饮食业的油烟污染有效限制，有效爱护环境.符合本标准的产品同时也符合法律法规的要求和环境爱护的方向。2）爱护运用者正值利益的原则：本标准从外观,结构、平安性能等产品进行规范确保产品的平安性、有效处理效率和正常运用寿命等，遵循木标准可以杜绝伪劣产品，保证产品合理的运用寿命，从而保证消费行的正值利益的维护。3）雒护行业发展原则：本标准项H是对现行的行业标准HJZT622001饮食业油烟净化设备技术要求及检测技术规范的细化和具体要求（由于HJ"622001的适用范围相对较宽，一些关键的性能要求过分笼统而事实上起不到较好的约束作用）。确保产品优势企业得到良性发展，技术条件达不到的企业要进行技术创新，维护行业发展，在爱护运用者利益的同时爱护生产厂家的生存空间。3、技术依据本标准参照国家和广东省有关饮食业环境爱护管理方法等，同时引用以下标准：GB4706.1家用和类似用途电罂的平安第1部分：通用要求GB/T6553评定在严酷环境条件卜运用的电气绝缘材料耐电痕化和蚀损的试骆方法GB9969.1工业产品运用说明书总则GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法HJ/T62饮食业油烟净化设备技术要求及检测技术规范HJ/T397固定源废气监测技术规位在产晶的一般性能要求上,结合了科蓝公司餐饮油烟净化设备的性能指标及及市场上通行的要求及消贽者的正值需求。4、国内外状况：鉴丁中餐京饪的特殊性，此油烟净化技术主要在国内有巨大的需求，国外的技术研发和需求反而不及国内。目前世界各国并没有针对饮食业空气污染物制定播放标准，仅仅只有美国、日本基于消防法规来进行管制：1、美国消防署基于消防立场制订了d商业交饪设备油烟去除装置设备标准主要重点管制平安防火为主，并未指明空气污染物排放标准。2、日本在大气污染防治法中仅仅规定“有污染事实者，当地环保主管机关可由行政吩咐要求公私场所解决污染问题”，此外日本基于消防立场以消防法规加以管制，如东京消防厅制定的业务用期房设备附属油烟去除装置技术标准讥3、港台和国内：都有相关饮食业油烟排放标准，如台湾的G饮食业空气污染物管制规疮及排放标准草案h国内虽有措放标准但具体针对设备就无相关标准。静电式餐饮油烟净化技术早在上世纪70年头就已经兴起，至今已经比较成熟，并逐步正为主流的油烟净化技术。预料在将来十年之更长的时间，该技术将持续主潦技术地位。四、关键内容的确定一）平安性能油烟净化器属于民用机电设备，为了保证运用者的平安，其低压部分必需符合GB4706.1的平安要求：由于静电式油烟净化器的必定带有5000-20000伏特的高压电，因此要求本体的两极版之间具有较好的绝缘性能。静电式油烟净化器属于静电除尘的种，电场在工作的时候，含尘气体中的杂痂、水分和收桀下来的油雾难免会造成电场的放电（闪络），就要求供电电源能够具有灭弧功能和多次闪络爱护，以防止持续电煎放电造成收集的油污着火和高压电源的损坏。当电场的两个极因为故障或其它缘由短路时，虽然不确定会有明显的火花，但是短路可能造成电场局部的温度上升而引起收集卜来的油污着火，或者由于高压电流的异样造成电源的损坏，因此电源必需有离压电路爱护.从高压电源到电场的连接有可能各种缘由造成断开，高压发生器往往会因为失去负载而使电压大幅度飘将，造成高压电源的击穿或者损坏。因此要求电源能够检测到高压开路的故障并刚好爱护。高压电源的高压变压器所用的绝缘材料往往有确定的温度限制，过高的温开往往会损坏电源本身，还会滋生收集下来的油污着火的危急。因此高压变压器必需带有过热爱护装置。二）绝缘子的要求静电式油烟净化器两极的绝缘材料一般都暴露在油烟中，绝缘子的表面很简洁受到油污的污染，从而造成表面爬电，因此要求运用的绝缘了具有确定的表面爬电距离，绝缘子材料具有审定的耐电痕化性能。在确定绝缘材料耐电痕化要求具体参数过程中，我们特殊请教了绝缘材料全国标准化委员会秘书处（桂林电器所），依据他们的建议，结合我们产品绝缘了零部件的实际检测结果，我们选择参照GB/T6553对绝缘子耐电痕化要求的其次等级即IA2.5或IB2.5级。三）去除效率和本体阻力规定不同运用环境下产品的油烟去除效率和本体阻力，这是本标准的两个核心指标。本标准要求在连续工作状态下，额定风量时，用T高空排放的油烟净化设备最低油烟去除效率应不低于80%,用于低空樗放的最低油烟去除效率应不低于90%：处理风量为额定风量:的120%时,用于高空排放的设备最低油烟去除效率应不低于75%,用于低空排放的最低油烟去除效率应不低于85九由于静电式油烟净化器的净化效果与其处理的风量有亲密的关系，同一台设招，其净化效率随着处理风量的增大而降低.同时规定额定风量的120%时的去除效率，主婴是防止厂商虚标处理风景.对比HJ/T622001,我们舍弃了对额定风量80%条件下的去除效率要求。因为依据去处效率曲线，去除效率与风量成反比。在额定风量下可以达到的去除效率.在额定风员的80%是也必定能做到.加上此规定，只是增加检验成本，没有多大的实际意义。同时，额定风量的80%时的去除效率要求低于额定风量的要求，这也是符合实际状况的.本例阻力指标干脆转引了HJ/T62的要求，四）.相关试黯方法标准规范r产品外观,结构、平安、处理风量和效率等方面的检膑要求和方法。其中平安试验最主要的是电气平安和对绝缘子检验的试验，包括放电爱护、短路爱护、灭犯功能等，在标准文本中有具体表述,这里不再赘述。绝缘子材料的耐电痕化干脆采纳GB/T6553规定的方法检脸。风量、风速、风压、气流址等的测定干脆参照了GB/T16157,HJ/T62、HJ/T397的规定,有这些干脆测定指标可以计算出相应的油烟去除效率、额定处理风量、本体阻力等，计算公式也干脆引用以上标准.本标准中对去除效率等检测的试验方法，在试脸装置和操作上干脆采纳了ij62和HJ/T397的规定，但是大大提高了前期运行时的油烟浓度并大大压缩了时间。采纳超而浓度的油烟是为削减检测中耗贽的时间，增加/武验的可操作性。为防止厂商实行在产品效果检测的时候通过在设备里安装高密度的过滤材料来提高净化效率的短期行为，规定产品必需在超高浓度（400±80）mgm'的油烟中连续工作2.5小时后，再做本体阻力检测。事实上，新起先运行的净化设备，器本体阻力都很小，原HJ/T62-2001试验方法未作模拟运行要求，使本体阻力指标达不到剔除劣质产品的目的，简洁给某些厂商钻空子。此类案例在市场上反响挺大。其他内容的确定及与HJ/T62-2001技术差异比较，参见表1。五、与现有标准的关系1、本标准一方面对现有行业标准HJ/T62-20016饮食业油烟净化设备技术要求及检测技术规范进行了的细化和具体化，同时对实践应用中发觉的HJ/T62-2001规定不妥之处进行门修改.本标准与HJ/T62-2001的主要内容及技术要求不同之处见卜表:表1本标准与HJ/T622001的主要技术差异表编1.;内容/要求本标准HJ/T622001说明1范困惮电式，不规定处理风1.含静电式的双合式可以参考.处理风最为2OOOa5Zh-20000«7h,全部类型处理风我住I市场选择，不同处理风量技术要求一样.2外观和结构1、要求有独立、便于回收的排油口：2、绝缘部件在结构上不,受冷凝水或其他可能液体的影响3、与烟气接触部分,不应运用可燃或易燃材料1.无规定2、无规定3、无规定I：棒油口是便于回收和设备运用:2,3；基于平安和寿命的考虑，3自爱护性能1、灭弧功能2、多次闪络放电爱护3、短路爱护4、高压开路疫护5、高压线包的过热爱护均无规定电气平安中的自爱护性能是设备工作的基础,也是设分寿命的保障，1绝缘于要求1、规定JS低型电距离:2、规定耐电或化达到1A2.5或IB2.5级1.无规定2、无现定绝缘子的用电距离涉及平安：耐电痕化登记时绝缘子寿命亦即设%寿命的重要指标.编1.;内容/要求本标准HJ/T622001说明5本体阻力额定风景下，油烟浓度为(400±80)mgmjTisff2.5卜后为3001%,复合式600Pa.额定风量下为300Pa,复合式600Pa.刚起先运行的净化设法，本体阻力都很小.但是部分劣质的设备运行一段时间后本体阻力越来越大,导致无法运用.只有在模拟高浓度油烟下运行一段时间再检设本体阻力才有意义.6去除效率傲心指标:额定风地时.高空排放80%,低空排放90%.额定风量的120%时，两空排放72低空排放81%运行不足一年：额定处理风员6000h以下70.6%,12000n7h以上85%,二者之间7%.运行超过一年：额定处理风后6<XM'h以下60%.12000m7h以上85%,二者之间75%.额定风地、颔定凤峡的80及120%均应达到以上要求”依据GB18483的要求,饮食业油烟允许扑放浓度为2ngn对于(10-20)mg'下的正常油烟，60%的去除效率事实上不能保证达到排放标准.那么这个要求就不合理.PI时,规定运行一年后的设备的去除效率，刻厂商没有约束，没有可操作性和市场意义.本标准规定的去除效率刚好可以满意许排放标准.同时,正规厂家生产的静电式油烟净化设徐也可以达到此标准。依据广东省有关环境法规以及强制性地方标准I)BM/27,排放时应划分高空排放和低空排放,其中对低空排放都明显要再格得多，同时，考虑到餐饮油烟排放主要是在市IX,高空排放对市民和环境的干地影响会大大降低.故本标准采纳此划分.事实上油烟净化设备在依据用途分类时也是区分了高空排放用设备和低空排放用设备.7去除效率的检验方法前期运行模拟油烟浓度为(400±80)mgn,.运行时间为3h,测量时的油烟浓度为(10±2)mgmi.前期运行模拟油烟浓度为50mgd,运行时间为24h,测破时的油烟浓度为(IO±2)mg/«不间断运行24小时再依验，在实际检验中很不便利操作,是故实行增加油烟浓度同时缩短时间的做法,以增加试5金的可行性，降低试验成本.我们认为：者是等效的。«漏风率IoE5%区标准踊风车的要求过于严格,且其试胎方法都没有规定，并没有得到遵守,同时在实际操作也没有方法执行。这一点经过与HJ/T62-2001的主要起草人沟通.漏风率是设备的I-I1.发镜指标，风率过程的设备在运行时目测也可以有一个初步的推断.HIT62-2001对于去除效率的规定存在自相冲突之处.一方面421条规定了去除效率(表1).同时在试脸方法这一章(表2)又提出了新的、更为严格的要求，即在额定风城的120%下仍应满近4.2的要求(依据标准编写的规范,试验方法这一堂不应再提出要求九M,所超过额定风IA时，去除效率会确定程度下降，这是油烟净化设备的共性.所以风扇提高而去除效率要求不变，事实上是提岛了要求.但乱在实际检测中，一般也认可达到该标准4.2.1条要求的即达标.总之，HJ,T622001规定的不精确使标准的应用带来不便.编1.;内容/要求本标准HJ/T622001说明9漏风率的试验方法行规定，井马已有国家标准和行业标准一样。没有规定HJ/T62-2001没行规定试验方法和计募方法，使原指标形同虚设。IO产品寿命无干脆规定,但通过性能要求来保证产品的运用寿命。1年以上寿命指标缺乏可操作性，出厂检脸、型式检脸均很难“检”出来.寿命与运用状况相关，规定也没有意义.本标准通过对产品性能的要求，来保证产晶的运用寿命。达到本标准要求的产品在正常运用状况下寿命一般可以达到4年以上.11运行1年以上的设备性能检验无规定有规定,同时降低了去除效率要求.我们认为,我们应围绕油烟允许排放浓次不高于2m三,）这一目标对谀备进行要求，设;无论是运用多久，达不到此要求的设备就应当淘汰，或法用户实行多型设备净化（成本更高）而不是降低对谀备的要求.同时，找寻运用了,年以上的设备进行检验,本就不具符可操作性,对生产厂家难以起到约束作用.2、本标准没有干脆采纳国际或国外先进标准。但是在高压部件间隙平安性能要求方面，借鉴rU1.867的性能指标要求，但因需求不同，规定的指标仍旧有明显的不同。下面列出了两个标准中的规定：表2本标准对绝缘子最小表面犯电距离的规定（标注中为表1工作电压V最小表面叱电距离mu1000-5000IO5001-100005010001-150006015001200007520001-2500090表3U1.867：2003对高压部件之间的间隙的规定（标准中为表222）所涉电压小电气间和爬电距离非绝绿高压部件之间电源组和过源单元的绝缘高压电源部件之间电源组过谑单元英寸富米英寸名米英寸量米6OI3OOO3/419.0I25.41/212.73001500()I25.4125.41/212.75(X)1I(XXM)11/828.6I25.43/419.0I(XX)I-154KX)11/238.1125.4125.415()012000013/444.5117431.81-1/431.82000125(K)O250.811/238.111/238.1a在有效过港区域内的间隙可以小于规定数值，以确保过沌器的JE常运作六、技术水平，鉴于中能烹饪的特殊性，此油烟净化设备主要应用于中餐交饪油烟的处理，相应技术需求也以国内为主，国外的技术研发和需求反而不及国内。所以此标准达到了国内先进水平，亦即国际水平。本标准没有干脆采纳国际或国外先进标准。但是在部分平安性能婴求，借鉴rU1.867等平安标准的相应平安性能指标耍求。从实践来看，达到本标准的性能要求，亦可以满意U1.平安认证的要求。七、其他.本标准为举荐性标准。但广东省是餐饮业大省，环境污染尤其严峻，本标准规定了产品处理风量和净化效率及其试验方法，以确保达到环境爱护的目的。出于环境爱护的须要，政府相关法规或文件可以征引本标准，使本标准主要技术要求强制性执行。本标准的制定不涉及专利和专利技术。
