《国家物资储备库区应急导向系统设置》标准文本（征求.docx

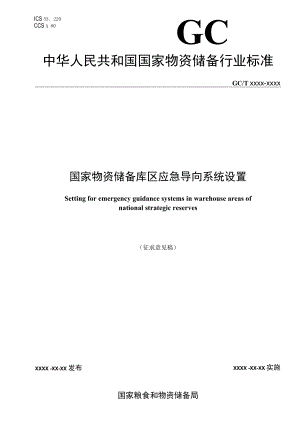

ICS 55. 220CCS A 80GC中华人民共和国国家物资储备行业标准GC/T xxxx-xxxx国家物资储备库区应急导向系统设置Setting for emergency guidance systems in warehouse areas ofnational strategic reserves（征求意见稿）XXXX -XX-XX 发布XXXX -XX-XX 实施国家粮食和物资储备局前言II1范围12规范性引用文件13术语和定义14 一般要求25应急导向系统构成要素26应急导向系统的设计67应急导向系统的设置78标志安装119检查和维护12附录A （资料性）建筑物内应急导向系统设置示例13参考文献19本文件按照GB/T 1. 1-2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定 起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家粮食和物资储备局提出提出并归口。本文件起草单位：本文件主要起草人：国家物资储备库区应急导向系统设置1范围本文件给出了国家物资储备库区应急导向系统各类要素的设计要求、应急导向系统在规划和设计 时需要考虑的因素和设计要求、建筑物外和建筑物内应急导向系统的设置要求、标志要素的安装和维护 要求等。本文件适用于国家物资储备库区为应对火灾、地震等紧急情况且以人员疏散为主要目的的应急导 向系统的设置。本文件不适用于触摸式或听觉类应急导向设施的设置。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版木（包括所有的修改单）适用于本 文件。GB/T 2893. 1图形符号安全色和安全标志第1部分：安全标志和安全标记的设计原则GB/T 2893. 3图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则GB/T 2893. 5图形符号安全色和安全标志第5部分：安全标志使用原则与要求GB 2894安全标志及其使用导则GB/T 13495. 1消防安全标志第1部分：标志GB/T 23809. 1应急导向系统 设置原则与要求 第1部分：建筑物内GB/T 23809. 2应急导向系统设置原则与要求第2部分：建筑物外GB/T 25894疏散平面图 设计原则与要求GB/T 26443安全色和安全标志安全标志的分类、性能和耐久性GB/T 31523. 1安全信息识别系统第1部分：标志GC/T 1201国家物资储备通用术语GC/T 1402国家物资储备通用安全标志及使用规范3术语和定义GC/T 1201界定的以及下列术语和定义适用于本文件。1.1应急导向系统 emergency guidance system由应急导向要素构成的引导人们在紧急情况下沿着指定疏散路线撤离危险区域的导向系统。1.2紧急出 口 emergency exit疏散路线中通向安全场所的门或通道。1.3疏散路线标志escape route sign由箭头与紧急出口图形标志和（或）文字组成，引导人们沿着疏散路线到达终端出口的导向标志。 注：终端出口指连接疏散路线和安全场所的最终紧急出口。1.4疏散平面图escape plan提供疏散路线和应急设施等信息的平面图。1.5风险risk对伤害的一种综合衡量，包括伤害发生的概率和伤害的严重程度。1.6危险（源）hazard可能导致伤害的潜在根源。1.7集合区 assembly area在危险区域之外指定的供疏散者集中的安全区域。注：集合区包括应急避难场所、安全集合点等安全区域。1.8应急避难场所emergency shelter用于避灾人员就近紧急或临时避难的具有应急避难生活服务设施并可供避难人员临时生活的安全 场所。1.9导向线 guidance line在地面上或临近地面设置的由发光材料制作的线条，用于清晰描绘疏散路线或定义通过开放区域 的逃生路径。4 一般要求4.1 国家物资储备库区应急导向系统中使用的安全标志应优先从GC/T 1402中选取。4.2 当国家物资储备库应急导向系统中所需要的安全标志在GC/T 1402中不存在时，应从GB 2894、 GB 13495. 1或GB/T 31523. 1等安全标志标准中选取相应的安全标志。当标准中没有所需安全标志时， 应按照GB/T 2893. 1和GB/T 2893. 3的要求设计新的安全标志。4.3 3国家物资储备库区应急导向系统包括建筑物内应急导向系统和建筑物外应急导向系统两种类型， 建筑物内包括仓库内部、进入仓库的通道等室内区域，建筑物外包括库区（储区）、码头、中转站等 非室内区域。建筑物内应急导向系统的设计应符合GB/T 23809. 1规定的原则和要求。建筑物外应急导 向系统的设计应符合GB/T 23809. 2规定的原则和要求。4.4 在规划和设计库区应急导向系统时宜充分考虑目标区域或规划范围内现有的安全标志或安全标记 等系统要素，应移除不再需要的系统要素，或使用符合最新标准要求的系统要素进行替换。5应急导向系统构成要素5 . 1方向箭头标志5.1.1 方向箭头的形状应符合GB/T 2893. 3中箭头类型D的规定，方向箭头标志应与其他安全标志组 合使用。5.1.2 方向箭头标志仅表示疏散路线上人的行进方向，不同方向箭头标志的含义见表Io表1方向箭头标志的含义方向箭头标志含义方向箭头标志含义a）从此处向前方行进b）从此处穿过并向前方行进C）从此处向上方行进a）从此处向左上方行进 b）从此处向左前方行进Q从此处向左方行进从此处向左下方行进从此处向下方行进a）从此处向右上方行进 b）从此处向右前方行进从此处向右方行进从此处向右下方行进5.2疏散路线标志5. 2.1疏散路线标志是5. 1所规定的方向箭头标志与GB/T 31523. 1规定的“紧急出口”标志组合形成 的导向标志。疏散路线标志用于指示建筑物内的疏散路线，疏散路线标志不表示通过紧急出口后需要选 择的方向。5. 2.2不同方向疏散路线标志的设计示例及含义见表2,设置在地面上的疏散路线标志的设计见图1。 疏散路线标志带有辅助文字时，辅助文字可以使用“紧急出口”，也可以使用“安全出口”。表2疏散路线标志的设计示例及含义图1设置在地面上的疏散路线标志示例5.3 消防设施标志5. 3.1消防设施标志通常以位置标志形式设置在消防设施所在位置或其上方，当消防设施不能从有利 位置直接看到时，可使用方向指示标志和消防设施标志组合形成的消防设施导向标志指示消防设施的 位置。6. 3.2为避免与疏散路线的方向混淆，消防设施导向标志不宜使用GB/T 2893. 3规定的箭头类型D。 图2和图3给出了消防设施方向指示标志和消防设施导向标志的示例。图2消防设施方向指示标志示例图3消防设施导向标志示例5.4 安全设备设施标志5.4.1 在发生事故并导致人员受伤时，需要及时确定安全设备设施的位置，安全设备设施的位置通常 由安全状况标志形成的位置标志来指示。当安全设备设施不能从有利位置直接看到时，可使用方向指示 标志和安全状况标志组合形成的安全设备设施导向标志指示安全设备设施的位置。5.4.2 为避免与疏散路线的方向混淆，安全设备设施导向标志不宜使用GB/T 2893. 3规定的箭头类型 Do图4和图5给出了安全设备设施方向指示标志和安全设备设施导向标志的示例。图4安全设备设施方向指示标志示例图5安全设备设施导向标志示例5. 5事故预防安全标志5. 5.1用于预防事故的安全标志包括警告标志、禁止标志和指令标志。警告标志用于向人们警示潜在 风险并说明危险的性质；禁止标志和指令标志向人们提供指令并解释如何避免潜在危险。6. 5.2事故预防安全标志可带有起辅助作用的文字或符号，用以表达风险的等级或传达相关的指令信 息。7. 5.3事故预防标志能够表达的危险类型包括但不限于：触电危险；一一燃烧或爆炸危险；中毒危险；生物或辐射危险；机械危险（例如，碰撞、挤压或切割等）；高压危险；一一化学危险等。5. 5.4事故预防标志能够表达的避免危险的指令信息包括但不限于：一一需要穿戴特定类型的个人防护装备；一一禁止有受伤风险的行为等。5. 6疏散平面图5. 6.1疏散平面图是应急导向系统必不可少的组成部分,疏散平面图中包含的信息与消防安全、逃生、 疏散以及应急救援相关。疏散平面图的设计应符合GB/T 25894规定的原则和要求。5. 6.2库区疏散平面图中宜包含的信息包括但不限于： 观察者当前所在的位置（例如“您在此”）；一一疏散路线的位置； 集合区的位置； 地标性建筑的位置；一一救援和应急疏散所必需的其他设备设施的位置；使用警告标志或颜色等手段标注的危险区域等。5. 6. 3储备仓库内疏散平面图中宜包含的信息包括但不限于：一一观察者当前所在的位置（例如“您在此”）；疏散路线；消防设备和警报按钮的位置；一一应急设备和疏散辅助设备的位置；一在发生紧急情况或火灾时需要采取的行动；集合区的位置等。5.7 安全标记5. 7.1安全标记是指出于安全目的使某个对象或地点变得醒目的标记。安全标记通常包含黄黑相间条 纹、红白相间条纹、绿白相间条纹、蓝白相间条纹四种形式，安全标记的设计应符合GB/T 2893. 1的规定O6. 7.2黄色和黑色条纹倾斜交替呈现的安全标记表示某个特定区域存在着特定的风险，例如碰撞的风 险、跌落的风险或净空高度受限的风险等。7. 7.3红色和白色条纹倾斜交替呈现的安全标记表示某个特定区域禁止进入、消防设备的位置或消防 设备启动装置的位置等。8. 7.4绿色和白色条文倾斜交替呈现的安全标记可与安全条件标志一起使用，表示某个安全的状况或 安全设备的位置，例如，标记带逃生梯的应急窗。9. 7.5蓝色和白色条文倾斜交替呈现的安全标记可与指令标志一起使用，表示某个必须执行的动作。5.8 适用性标记5 . 8.1适用性标记是一种符号要素，用在辅助标志中表达“适用”（正确）或“不适用”（不正确）。 适用性标记应符合如下要求：a）使用绿色“ J ”表示适用或正确的使用；b）使用红色“ X ”表示不适用或不正确的使用。6 .8.2为避免适用性标记影响辅助标志中图形符号的识别，适用性标记不应与辅助图形符号重叠。6应急导向系统的设计6.1 设计前的准备1. 1.1数据收集在设计国家物资储备库区应急导向系统前应收集和整理相关信息和数据。在收集信息和数据时宜 考虑以下方面：一一目标区域的名称、范围、功能和设施平面图；一一疏散路线的位置； 消防设备设施及报警装置的位置；一一应急救援设备设施及疏散辅助设备设施的位置；一一应急通讯设备设施的位置； 集合区的位置和名称；一一应急疏散的预案文件；一一现场安全管理要求； 政府管理部门的要求； 相关的安全法律和规章等。6. 1.2风险评估7. 1.2.1在设计国家物资储备库区应急导向系统前，宜对目标区域进行风险该评估。风险评估可以识 别和确定目标区域中存在的危险源类别以及与每个危险源相关联的具体风险。8. 1.2. 2在风险评估过程中宜重点考虑较显著的风险，对于明显微小、不可能呈现或潜在伤害不显著 的风险可不考虑。9. 1.2.3在风险评估过程中宜明确该目标区域或范围内在风险控制后还存在哪些残余风险，并确定哪 些残余风险需要通过安全标志进行表示或说明。10. 1.2. 4在风险评估过程中还宜考虑到实施风险控制、实施应急预案、场所管理以及法律法规等方面 的需求。11. .3目标受众分析6.1.3.1目标受众指库区应急导向系统预期向其传递应急信息的人或人群。目标受众分析的对象应包 括应急导向系统所覆盖区域内的工作人员和临时访客。6.1.3. 2在应急导向系统中使用图形符号和安全标志时，宜考虑到目标受众的安全信息接受能力并确 保图形符号和安全标志的含义明确、没有歧义。6. 1.3. 3根据目标受众的需求，在规划库区应急导向系统时宜考虑以下因素：一一是否所有安全标志均需要配有辅助文字；一是否需要将安全信息要点或警示语翻译成中文之外的其他文字；是否需要设计新的安全标志；是否需要提供必要的培训以提高认知等。6.2设计要求6. 2. 1安全标志的使用 6. 2.1.1安全标志的使用宜符合GC/T 1402国家物资储备安全标志及使用规范的要求。安全标志 宜通过组合标志或集合标志形式使用。组合标志可用于传达单条危险源信息，集合标志在一个标志载体 上可传达两条或多条危险源信息。6. 2.1.2使用集合标志时，集合标志上安全信息的先后顺序宜考虑以下影响因素：-目标受众对每种危险的先验知识程度； 规避每种危险所需的反应时间； 危险的严重性；一伤害的严重性和可能性； 危险或危险规避程序的显而易见性。6. 2.1.3安全标志在使用时，其安全形状内不应添加文字、其他符号或安全标志本身颜色之外的其他 颜色。在组合标志或集合标志的辅助标志上，可使用文字、数字、更详细的图形符号对安全标志的含义 进行补充和说明。7. 2. 2标志尺寸国家物资储备库区应急导向系统中，安全标志的图形尺寸宜参照GC/T 1402国家物资储备安全标 志及使用规范中的要求设计和制作。8. 2. 3 标志材料6. 2. 3.1国家物资储备库区应急导向系统要素材料的技术要求应符合GB/T 26443的规定。材料的选 择应与系统要素的预期使用环境相适应。选择系统要素材料时宜考虑的影响因素包括但不限于：标志板基材的耐久性；颜色的稳定性一一耐光和耐紫外线性能；一一潮湿环境、雨淋或海水腐蚀的影响；阻燃性能；一一抗风压性能；抵御反复清洁导致的磨损性能等。6. 2, 3. 2疏散路线标志、消防设施标志、安全设备设施标志及安全标记等宜使用自发光材料（光致发 光材料）制作。自发光材料可以确保系统要素在断电条件下依然有能力传递重要的安全信息。7应急导向系统的设置6.1 设置原则7. 1. 1显著性7.1.1.1 国家物资储备库区应急导向系统要素应设置在视野中较显著的位置，在其所设置的背景环境 中突出和醒目。7.1.1.2 导向要素在其设置的背景环境中应突出和醒目，导向要素无论在白天还是夜晚都应保持其可 识别性.7.1.2连续性7. 1.2.1国家物资储备库区应急导向系统应提供一致和连续的信息，以便危险区域内的人员能有序地 疏散到集合区。7. 1.2. 2在设置建筑物内的应急导向系统要素时，应保证疏散路线从危险区到集合区的连续性。应保 证从危险区到疏散路线终点之间导向线在视觉上的连续性和显著性。7. 1.2. 3在设置建筑物外的应急导向系统要素时，连续设置的疏散路线导向标志应确保避灾人员在当 前标志位置时能够看到下一个标志。7.1.3耐久性固定设置的国家物资储备库区应急导向系统要素应根据预期使用环境的特点选取适当的标志材料，使系统要素具有较长的使用寿命。7.2建筑物内应急导向系统的设置7.2.1目的地7. 2.1.1建筑物内应急导向系统的目的地应为集合区，集合区应位于建筑物外。集合区应使用“疏散 集合点”标志表示，如图6所示。7. 2.1.2在设置建筑物内应急导向系统时，应使用系统要素突出和强调疏散路线上的中途点（紧急出 口门、逃生窗）和最终目的地（集合区），非疏散路线上的紧急出口门不应设置疏散路线标志或导向线。GB/T 31523. 1-2015 （1-03）：硫散集合点图6疏散集合点标志7. 2.2系统要素建筑物内应急导向系统包含以下系统要素：a）导向线：用于清晰地描绘出疏散路线或逃生路径；b）疏散路线标志：用于指示疏散或逃生的方向，引导人们沿着疏散路线到达安全区域；c）安全标志和安全标记：使消防和安全设备设施突出和醒目，使疏散路线沿途的特殊部位或危险 源突出和醒目；d）疏散平面图：用于提供建筑物内所有疏散路线、消防及安全设备设施的位置。7. 2.3导向线的设置7. 2. 3. 1导向系统是室内应急导线该系统的基础要素之一。导向线应由不同尺寸、不同亮度或发光强 度的线光源构成。7. 2. 3. 2导向线应尽可能保持连续，导向线间断的长度不应超过0.2 In。在疏散路线上有门的情形中， 导向线间断的长度不应大于Lon1。导向线不应设置在门扇上。设在墙壁上的导向线如因走廊相互交叉 而断开时，宜增设地面导向线或者在走廊对面的墙上设置带疏散路线标志的导向线。7. 2. 3. 3设在墙壁上的低位导向线，其距地面的高度不应超过30OnInb如果墙壁上设置的低位导向线 有间断，则可在间断处的地面上设置连续的地面导向线，如图B. 3所示。7. 2. 3. 4在疏散路线的两侧宜同时设置导向线。宽度2. O In以内的疏散路线可仅设一条导向线，此时 的导向线可设在地上也可设置在墙上，如图B.1所示。从房间内或者开阔区域疏散时，疏散路线的两侧 都应设置导向线，或者应使用导向线勾画出通过开阔区域的行进通道，如图B. 2所示。7. 2.4疏散路线标志的设置7. 2. 4.1疏散路线标志（见表1和图1）中的箭头所指示的方向仅表示人员的疏散方向。在疏散路线 上的所有紧急出口门，其上方设置的“紧急出口”标志均应与指向上方的箭头组合使用，此时指向上方 的箭头表示“由此穿过并向前行进”，示例图参见B。7.2,4.2疏散路线标志的准确含义取决于疏散路线标志的安装位置，当疏散路线的方向发生改变或疏 散路线需要穿过中途的等情况时尤其要注意疏散路线标志的设置位置。7. 2.4.3所有紧急出口处都应设置疏散路线标志。如果在观察距离内无法直接看到紧急出口处的疏散 路线标志，应连续设置疏散路线标志，以指引疏散人员向紧急出口行进，如图B.4所示。对于距地板 1.2 InL 8 m设置的中位疏散路线标志，疏散路线标志的最大设置间距应不超过10 m。7. 2. 4. 4紧急出口处的疏散路线标志设置在门框上或靠近开门装置的墙上时，其设置高度宜为视线的 平均高度，即地板以上L 2 mL 5 u7. 2. 4. 5设置位置距离地板高度在1.2 m以下的疏散路线标志如果与导向线配合使用，则应以最大5 m的间隔设置疏散路线标志，并且应设置在导向线沿线的关键点处，如路线的交汇处和方向的变化处。 此时，设置在墙壁上的疏散路线标志的中心点距地板的高度不应超过0.7 m。如果设置在地面上的应急 导向线距离墙壁不超过0.5 m,则可以直接在墙壁上设置疏散路线标志，此时，疏散路线标志设置位置 的高度应距地板0. 3 m以下。7. 2. 4. 6仓库内的疏散路线标志应在仓库内墙壁高位以及仓库顶部悬挂设置，高度不应低于物资码垛 维高度，且应设置在工作人员有效视线范围。如仓库仅有一个安全出口时，视情况，可不设置疏散路线 本小志。7. 2. 5标记和标志的设置7. 2. 5. 1楼梯（包括单步楼梯）的所有梯级前缘均应沿着楼梯宽度进行标记，在坡道上应标记楼层变 化的位置，宜在楼梯的扶手或中央支撑部位上设置导向线，如图B. 6所示。7. 2. 5, 2宜标记疏散路线上所有紧急出口门的门框和逃生窗的窗框。作为紧急出口的门应清晰地标明 门的开门装置区域、开启方法和开启方向。如果门的标记系统中设有疏散路线标志，则疏散路线标志应 设置在与门开启装置等高的位置。7. 2. 5. 3在消防设备设施和安全设备设施所在的位置应设置相应的安全标志。当消防设备设施或安全 设备设施在预期观察位置不能直接看到时，应设置相应的导向标志进行指示。集合区应使用GB/T 31523. 1中规定的“疏散集合点”标志，疏散路线标志应引导疏散人员从紧急出口疏散到集合区。7. 2. 5.4应使用警告标志标示出特定危险源的性质和位置，例如“当心触电”。散路线上的障碍物（如 墙壁的凸起、柱子或设备障碍物）应使用相应的安全标记进行标示，如图B. 4所示。7. 2. 5.5如果设置了行动不便人群专用的疏散路线，则应设置专用安全标志。7. 2. 6疏散平面图的设置7. 2. 6. 1疏散平面在设置环境中应醒目，其设置位置应确保预期使用者可接近和阅读。疏散平面图应 固定设置。各楼层应在固定位置设置单楼层或多楼层的疏散平面图，以便提供当前位置信息、显示全部 疏散路线和指示出到达最近紧急出口的路线。7. 2. 6. 2建筑物外疏散平面图应设置于库区出入口、库区内道路交叉处、库区内重要作业区域等位置， 建筑物内疏散平面图应设置于仓库出入口、物资货垛之间等位置。7. 2.7电光源要素和磷光要素的设置国家物资储备库区的建筑物内应急导向系统中使用的电力驱动应急导向组件及磷光组件的具体要 求应符合GB/T 23809. 1的规定。7.3建筑物外应急导向系统的设置建筑物外应急导向系统又可称为自然灾害应急导向系统，设置目的是为灾害（洪水、泥石流、山体 滑坡、海啸等）影响区域内的人员提供自然灾害的警示信息，并在灾害已经发生或可能发生时指引灾害 影响区域内的人员疏散到集合区。建筑物外应急导向系统的目的地是集合区。7. 3. 2导向要素建筑物外应急导向系统包含以下系统要素：a）警告标志：用于警示当地处于自然灾害的影响范围内；b）疏散平面图：用于展示观察者当前所在位置与应急避难场所之间的地理关系，同时提供疏散路 线和应急避难场所的相关信息、救援和应急疏散所必需的设备设施的位置信息等；c）疏散路线导向标志：用于提供去往最近集合区的行进方向信息；d）集合区位置标志：用于设置在集合区的显著位置，表示该场所是能够躲避某种类型自然灾害的 安全场所。7. 3.3警告标志的设置警告标志应设置在可能受特定类型自然灾害影响的位置或区域。图7所示是设置在山脚下路旁的泥 石流警告标志。图7警告标志设置示例7. 3.4疏散平面图的设置建筑物外疏散平面图的图名中应包含疏散平面图所针对的自然灾害类型,例如“洪水疏散平面图”。 建筑物外疏散平面图应设置在比较显著且观察者容易接近和阅读的位置。图9所示是设置在路旁显著位 置的疏散平面图。图8建筑物外疏散平面图的设置示例7.3.5疏散路线导向标志的设置 7. 3. 5. 1疏散路线导向标志应由表1所示的方向箭头标志和图7所示集合区标志组成，可根据需要带 有表示该集合区适用性的辅助图形符号及适用性标记。7. 3. 5. 2疏散路线导向标志在其设置环境中应突出和醒目，图9所示是疏散路线导向标志的设置示例。 为确保将避灾人员安全指引到目的地，导向要素应按照一定间隔连续设置。尤其在道路交叉口处，应通 过疏散路线导向标志的设置指示出疏散路线的正确前进方向。7. 3. 5. 3在观察者的视野盲区内或不便竖立疏散路线导向标志的位置，可将个别疏散路线导向标志设 置在地面上，此时需要考虑到雨雪天气对地面标志可见性的不利影响。图9疏散路线导向标志设置示例7. 3.6集合区位置标志的设置当集合区所在区域内可能出现不同类型的自然灾害时，集合区位置标志应包含辅助图形符号和相 应的适用性标记，表明该集合区适用的自然灾害类型或不适用的自然灾害类型。集合区位置标志应设置 在集合区入口处或集合区旁显著的位置。安集合区位置标志设置示例如图10所示。图10安全集合区位置标志设置示例8标志安装8.1 安装方式标志要素根据其使用环境的不同有不同的安装方式。设计标志要素的安装方式时，宜确保从每个预 期观察者的位置都能够清晰地看到标志的信息。标志要素的典型安装方式如下：a）平行于墙壁：单面标志，安装方向平行于墙面，便于从墙壁对面（垂直于墙壁）观看标志；b）垂直于墙壁：双面标志，安装方向垂直于墙面（吊装在屋顶或侧装在墙壁上），便于从墙壁侧 面（平行于墙壁）观看标志；c）三角标志：标志两面包含信息且截面呈三角形，不含信息的一面平行安装在墙壁上，便于从平 行于墙壁到垂直于墙壁的180。范围内观看标志；d）箱形标志：标志含三面（三棱柱）或四面信息（长方体），以立柱安装于地面或吊装于屋顶， 允许360°范围内观看标志。注：标志要素无法安装于墙壁时，可在相应区域设置支撑架，将标志要素安装于支撑架。8.2 安装高度安装高度的设计宜确保人们在预期位置观看系统要素时具有最佳视野。系统要素的安装高度可分 为三种情形：a）低位：安装在地面（地板）上或地面（地板）以上小于或等于0.3 m的位置；b）中位：安装在地面（地板）以上大于0.3 m且小于L 8 m范围内的位置。其中，视线的水平高度位置约为1.6 m左右；c）高位：安装在地面（地板）以上大于或等于L 8m的位置。注：安装高度指从地面（地板）到标志或标记的下边缘的高度。9检查和维护宜定期对国家物资储备库区应急导向系统要素进行清洁和目视检查，严重损坏或褪色的标志予以 更换，失效的标志予以及时拆除。应急导向系统的维护周期宜按照相应的规章执行，当没有规定时，维 护周期宜至少每年一次。附录A（资料性）建筑物内应急导向系统设置示例图A. 1至图A. 7给出了建筑物内应急导向系统中疏散路线标志、导向线和安全标记设置的儿个示例。a高位设置的双面疏散路线标志（悬挂于天花板）。图A. 1由丁字路口进入宽度不超过2m走廊的导向线及疏散路线标志设置示例a高位设置的双面透射或外部照明疏散路线标志（悬挂于天花板）。b门框和门把手指示。C高位设置的单面透射或外部照明的疏散路线标志。d中位设置的疏散路线标志。e带有疏散路线标志的导向线。图A. 2走廊宽度超过2m在两侧低位设置导向线的示例单位为米a高位双面应急导向标志（悬挂于天花板）。图A.3走廊宽度超过2叫 使用地面导向线连接墙面导向线的示例图A. 4紧急出口门的门框标记和墙壁凸起安全标记的设置示例a中位疏散路线标志。b高位单面透射或外部照明硫散路线标志。C门框和门把手标志。d带有硫散路线标志的导向线。图A. 5由丁字路口进入有一个以上紧急出口门的走廊时疏散路线标志连续设置的示例17国3仓库内通道（物资垛之间的通道）。图A7仓库内的设置示例参考文献1 GB/T 243622009地震公共信息图形符号和标志2 GB/T 31523. 1-2015安全信息识别系统 第1部分：标志3 ISO 16069:2017 Graphical symbols Safety signs Safety way guidance systems (SWGS)4 ISO/TS 20559:2020 Graphical symbols - Safety colours and safety signs - Guidance for the development and use of a safety signing system5 ISO 22578:2022 Graphical symbols Safety colours and safety signs Natural disaster safety way guidance system6 BS 5499-10:2014 Guidance for the selection and use of safety signs and fire safety notices：国家物资储备行业标准国家物资储备库区应急导向系统设置（征求意见稿）编制说明GCT XXXX-XXXX标准起草组2022年10月国家物资储备库区应急导向系统设置（征求意见稿）编制说明1.工作简况L1任务来源2021年3月9日，根据国家粮食和物资储备局办公室文件“国家粮食和物资储备局办 公室关于下达第二批物资储备行业标准制修订计划的通知”（国粮办发202168号）的精 神，国家物资储备行业标准国家物资储备库区应急导向系统设置计划正式下达。该标 准由中国标准化研究院牵头起草，预计完成时间为2022年12月。随着国家物资储备行业的健康和快速发展，储备物资的品种和数量越来越多，物资储 备库区规模也在逐步扩大，物资储备库区一旦发生意外情况，工作人员如何通过自救保障 自身的生命安全从而最大限度地减少人员伤亡，成了摆在我们面前的一个重要课题。近年来，在我国公共场所发生了多起由于火灾造成大量人员伤亡的事件，其中缺乏完 善的应急导向系统是造成人们不能尽快撤离灾害现场，人员大量伤亡的主要原因之一。大 规模人员汇集时安全问题更就应引起特别的关注。因此，贯彻以人为本的思想，加强库区 安全管理和公共管理，开展物资储备库区安全疏散导向系统研究是十分必要的。通过本标 准的研究，将完善物资储备库区安全疏散导向系统，完善库区的应急导向系统设置，提升 库区安全管理的规范化水平。L2主要工作过程任务下达后，中国标准化研究院牵头成立了标准起草工作，并开展了标准研制的准备 工作，搜集和整理相关国家标准、地方标准和行业标准，并对标准内容进行分析和整理。2021年9月，为了使标准技术内容更贴近实际需求，起草组组织专家对国家粮食和物 资储备局山西局进行调研，调研对象为山西局的152处、139处和476处，重点实地调研 和了解了各处在消防、安全和应急管理方面的工作情况和标准化需求情况，为本标准的起 草奠定了基础。2021年12月，在文献研究和现场调研的基础上，起草组编写完成了本标准的草案稿， 即国家物资储备库区应急导向系统设置（草案稿）。2022年4至5月，起草组多次组织专家开展讨论和咨询，明确了标准的技术框架与核 心内容。2022年7月，工作组在标准草案稿的基础上根据专家意见修改和完善，形成了本标准 的征求意见稿(初稿)。2022年8月，起草组根据有关单位提出的意见建议，对标准内容进行了修改完善。2022年10月，形成了本标准的征求意见稿。2.编制原则与主要内容2.1 编制原则(1)规范性原则，本标准遵照标准化工作导则第1部分：标准化文件的结构和起 草规则(GB/T 1. 1-2020)规定的格式和要求进行编写。(2)科学性原则，本标准编制过程中将广泛征集各相关领域专家意见，以确保本标准 规定内容的科学合理性。(3)适用性原则，本标准从国家物资储备库区应急导向系统建设的实际需求出发，使 标准技术内容符合国家物资储备库区安全管理的实际需求。(4)协调性原则，本标准的编制充分吸收国内和国际上关于应急导向、安全标志使用 等方面的最新标准化研究成果，并与相关标准的技术内容协调一致。2.2 主要内容为了更好地规范国家物资储备库区在应对火灾、地震等紧急情况时的人员疏散应急导 向系统的设置，本标准给出了国家物资储备库区应急导向系统各类构成要素的设计要求、 规划应急导向系统时需要考虑的因素和应急导向系统的设计要求、建筑物内及建筑物外应 急导向系统的设置要求、标志要素的安装和维护要求等技术内容。标准共分9章，下面介绍 主要章节的主要技术内容。a)第4章：一般要求。第4章主要规定国家物资储备库区应急导向系统在设置时应符合 的通用要求。b)第5章：应急导向系统的构成要素。根据国家物资储备库区的实际需求，本章给出 了库区应急导向系统中的构成要素，并规定了每种构成要素应符合的设计要求。国家物资 储备库区应急导向系统的导向要素包括以下类型：方向箭头标志、疏散路线标志、消防设 施标志、安全设备设施标志、事故预防安全标志、疏散平面图、安全标记、适用性标记。c)第6章：应急导向系统的设计。本章给出了应急导向系统的规划设计流程和规划 设计要求。在“设计前的准备”一节中，给出了应急导向系统在设计前需要从哪些方面来 手机资料，如何对目标区域进行风险评估、如何对目标受众进行分析，在“设计要求”一 节中，给出了安全标志的使用要求、标志的尺寸要求、标志的材料要求等具体要求。d）第7章：应急导向系统的设置。本章规定了应急导向系统的设置原则，根据库区应 急导向系统的实际需求，应急导向系统的设置原则包括显著性原则、连续性原则和耐久性 原则。然后，本章根据应急导向系统的类型，分别规定了建筑物内应急导向系统和建筑物 外应急导向系统设置。对每一种应急导向系统，均是按照明确应急导向的目的地、明确系 统要素的构成、然后规定系统要素在系统内的设置要求这样的逻辑顺序进行规定。e）第8章：标志安装。在本章中，规定了库区应急导向系统中各要素的安全方式、安 装高度等要求。f）第9章：检查和维护。库区应急导向系统需要根据库区环境及功能的改变进行相 应的调整。为了确保系统的有效性，需要定期进行检查和维护。本章规定了检查和维护的 基本要求。g）附录。本标准的附录A中给出了建筑物内不同环境条件下疏散路线标志和导向线 设置的示例。2.3 3标准解决的主要问题本标准主要解决的是国家物资储备库区范围内的建筑物内和建筑物外应急导向系统 的设置问题，以便在紧急情况下使库区范围内的工作人员按照应急导向系统的指示顺利疏 散，提升库区整体的安全管理水平。3,技术经济论证和预期社会效益本标准给出了国家物资储备库区应急导向系统设置的详细规范，本标准在国家物资储 备行业的应用能够规范库区应急导向系统的建设。根据国家物资储备库区的实际情况，针 对通用的应急导向要素可以实现大批量订购，从而在降低成本的基础上实现各个库区应急 导向系统的统一、规范。4.采用国际标准的程度及对比情况本标准在研制过程中充分吸收了国内外标准的最新研究成果。在国外和国际标准方面 本标准的研究主要参考了以下标准的技术内容：BS 5499-10:2014 Guidance for the selection and use of safety signs and fire safety notices；ISO 16069:2017 Graphical symbols Safety signs - Safety way guidance
